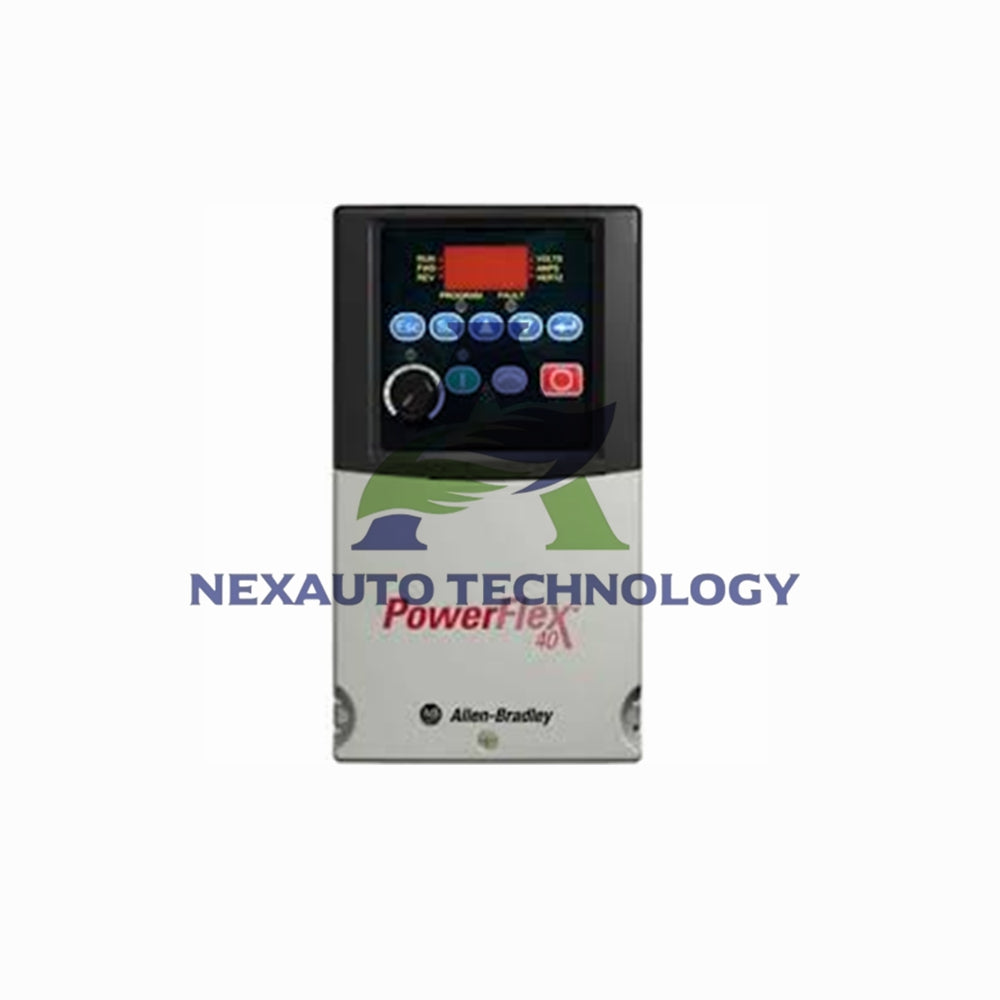

Wie installiert und startet man einen PowerFlex 40 AC-Antrieb?

Ein praktischer Leitfaden für den Einstieg mit dem Allen-Bradley PowerFlex 40 AC-Antrieb

Für Fachleute in der Industrieautomation erfordert die Implementierung eines neuen Antriebssystems sowohl Präzision als auch Effizienz. Der Allen-Bradley PowerFlex 40 verstellbare Frequenz-AC-Antrieb (für Firmware-Versionen FRN 5.xx bis 6.xx) ist ein Grundpfeiler für zuverlässige Motorsteuerung. Dieser Artikel bietet eine klare, praxisorientierte Übersicht zur Erstinbetriebnahme und stützt sich auf offizielle Dokumentation, um qualifiziertes Personal bei einem sicheren und effektiven Projektstart zu unterstützen.

Optimierung Ihrer PowerFlex 40 Antrieb-Installation

Eine ordnungsgemäße Installation bildet die Grundlage für optimale Antriebsleistung. Stellen Sie zunächst sicher, dass die physikalische Umgebung den Vorgaben für Temperatur und Freiraum entspricht. Befolgen Sie anschließend alle elektrischen Sicherheitsvorschriften beim Anschluss von Stromversorgung und Motorleitungen. Die korrekte Dimensionierung des Leitungsschutzes ist ebenfalls entscheidend. Zudem verhindert die Überprüfung einer sicheren Erdung potenzielle Fehler und gewährleistet von Anfang an die Betriebssicherheit.

Einschalt- und grundlegende Inbetriebnahmeverfahren

Nach der Installation beginnt die erste Inbetriebnahmephase. Das Einschalten ermöglicht dem Antrieb, seine internen Diagnosen durchzuführen. Anschließend können Sie über die integrierte Tastatur wichtige Motorparameter wie Nennspannung und Nennstrom einstellen. Dieser Schritt ist entscheidend für einen effizienten Motorbetrieb. Überprüfen Sie daher stets diese Werte anhand des Typenschilds Ihres Motors, um Genauigkeit sicherzustellen und Schäden zu vermeiden.

Wesentliche Programmierparameter für Kernfunktionen

Die Programmierung des PowerFlex 40 Antriebs schaltet seine Steuerfunktionen frei. Wichtige Parameter steuern Beschleunigungs- und Verzögerungsraten und sorgen für sanfte Starts und Stopps. Außerdem definiert die Einstellung der minimalen und maximalen Ausgangsfrequenz den Betriebsdrehzahlbereich des Motors. Der Antrieb bietet zudem mehrere Steuerquellenoptionen, die eine Auswahl zwischen Tastatur, Klemmeingängen oder einem Netzwerk ermöglichen. Dadurch lässt sich die Steuerung genau auf die Anforderungen Ihrer Anwendung abstimmen.

Wichtige Sicherheits- und Fachhinweise

Dieser Leitfaden fasst grundlegende Verfahren zusammen, weist jedoch auf wichtige Einschränkungen hin. Die bereitgestellten Informationen ersetzen nicht das offizielle PowerFlex 40 Benutzerhandbuch (Publikation 22B-UM001). Es richtet sich ausschließlich an qualifiziertes Servicepersonal mit entsprechender Schulung. Für umfassende Details zu EMV-Konformität, erweiterten Anwendungsaspekten und allen Sicherheitsvorkehrungen müssen Sie das vollständige Handbuch konsultieren. Die Missachtung kann zu Geräteschäden oder Sicherheitsrisiken führen.

Branchentrend: Der Wandel zu vereinfachten Automatisierungslösungen

Der Bereich der industriellen Automatisierung legt zunehmend Wert auf Lösungen, die Leistungsfähigkeit mit Einfachheit verbinden. Die PowerFlex 40-Serie verkörpert diesen Trend perfekt – sie bietet robuste Motorsteuerung ohne überwältigende Komplexität. Nach meiner fachlichen Einschätzung reduziert dieser Ansatz die Schulungszeit und minimiert Implementierungsfehler. Wahre Effizienz entsteht jedoch erst durch die Kombination dieser Einfachheit mit einer gründlichen Durchsicht der Dokumentation, insbesondere bei Anwendungen mit mehreren Antrieben oder komplexen Steuerungssystemen.

Anwendungsfallstudie: Optimierung des HLK-Lüftersystems

Das HLK-System eines Gewerbegebäudes erforderte eine präzise Lüfterdrehzahlregelung, um die Luftqualität zu erhalten und gleichzeitig den Energieverbrauch zu senken. Die Ingenieure installierten einen PowerFlex 40-Antrieb (FRN 6.xx) zur Steuerung eines 10-PS-Lüftermotors. Sie programmierten den Antrieb so, dass er auf ein 4-20-mA-Signal eines Gebäudedrucksensors reagiert. Wichtige Parameter waren:

• Beschleunigungszeit: 15 Sekunden
• Abbremszeit: 20 Sekunden
• Minimale Frequenz: 15 Hz
• Maximale Frequenz: 60 Hz

Das Ergebnis war eine 32 %ige Reduzierung des Energieverbrauchs und eine stabilere Druckregelung im Gebäude. Die integrierte PID-Funktionalität des Antriebs ermöglichte eine nahtlose Integration ohne zusätzliche Steuerungen.

Praktisches Lösungsszenario: Pumpensteuerung in der Wasseraufbereitung

In einer kommunalen Wasseraufbereitungsanlage benötigten chemische Dosierpumpen eine präzise Durchflussregelung. Die Lösung bestand aus PowerFlex 40-Antrieben, die für Folgendes konfiguriert wurden:

• Motor: 5 PS, 460 V, 3-phasig
• Steuerungsmethode: Analogeingang (0-10 V) vom Durchflussmesser
• Voreingestellte Geschwindigkeiten: 30 %, 60 %, 100 % für verschiedene Behandlungsphasen
• Strombegrenzung: 110 % für vorübergehende Überlastbedingungen

Die Umsetzung erreichte eine Durchflussgenauigkeit von ±2 % und reduzierte die mechanische Belastung der Pumpenkomponenten. Die automatische Neustartfunktion des Antriebs gewährleistete einen kontinuierlichen Betrieb nach kurzen Stromunterbrechungen.

Professionelle Empfehlung des Autors

Basierend auf Praxiserfahrungen empfehle ich dringend, vor Beginn der Programmierung des PowerFlex 40 eine parameterspezifische Checkliste für Ihre Anwendung zu erstellen. Dokumentieren Sie alle Änderungen gegenüber den Standardwerten, insbesondere sicherheitsrelevante Parameter. Diese Vorgehensweise erleichtert nicht nur die Inbetriebnahme, sondern vereinfacht auch die Fehlersuche und zukünftige Wartung. Denken Sie daran, dass der Schnellstart zwar den Betrieb ermöglicht, das vollständige Handbuch jedoch wichtige Informationen zu Wärmeableitung, Anforderungen an Bremswiderstände und Netzwerkommunikationsoptionen enthält, die die langfristige Leistung erheblich beeinflussen können.

Zukunftssichere Motorsteuerungsstrategie

Da industrielle Anlagen zunehmend auf IIoT-Konnektivität setzen, sollten Sie überlegen, wie der PowerFlex 40 in umfassendere Automatisierungsarchitekturen passt. Während dieses Antriebsmodell auf den eigenständigen oder einfachen vernetzten Betrieb ausgelegt ist, ist es sinnvoll, die zukünftige Integration in anlagenweite Steuerungssysteme zu planen. Stellen Sie sicher, dass Ihre Installation über die richtige Dokumentation und Parameter-Backups verfügt, um mögliche zukünftige Upgrades oder die Integration in fortschrittlichere Rockwell Automation-Ökosysteme zu erleichtern.

Häufig gestellte Fragen (FAQ)

Q1: Wer sollte diese Schnellstartanleitung für den PowerFlex 40 verwenden?

A1: Diese Anleitung ist ausschließlich für qualifiziertes industrielles Antriebsservicepersonal gedacht, das im Umgang mit elektrischen und Steuerungssystemen geschult ist.

Q2: Ersetzt diese Anleitung das vollständige Benutzerhandbuch?

A2: Nein, das tut sie nicht. Diese Anleitung fasst die grundlegenden Schritte zusammen. Für vollständige Sicherheits-, EMV- und detaillierte Anwendungsinformationen müssen Sie das PowerFlex 40 Benutzerhandbuch (22B-UM001) zu Rate ziehen.

Q3: Für welche Firmware-Versionen gilt diese Anleitung?

A3: Die beschriebenen Verfahren gelten für Antriebe mit Firmware-Revisionen (FRN) 5.xx bis 6.xx.

Q4: Was ist der wichtigste Schritt bei der Inbetriebnahme des PowerFlex 40?

A4: Die genaue Eingabe der Motordaten vom Typenschild (Spannung, Strom, Frequenz) ist entscheidend für einen effizienten Betrieb und zum Schutz des Motors vor Schäden.

Q5: Kann ich diese Anleitung für die Inbetriebnahme komplexer Anwendungen verwenden?

A5: Nein. Diese Anleitung behandelt die grundlegende Installation und Inbetriebnahme. Komplexe Anwendungen mit fortgeschrittener Programmierung, Vernetzung oder speziellen Sicherheitsfunktionen erfordern die detaillierten Anweisungen im vollständigen Benutzerhandbuch.
