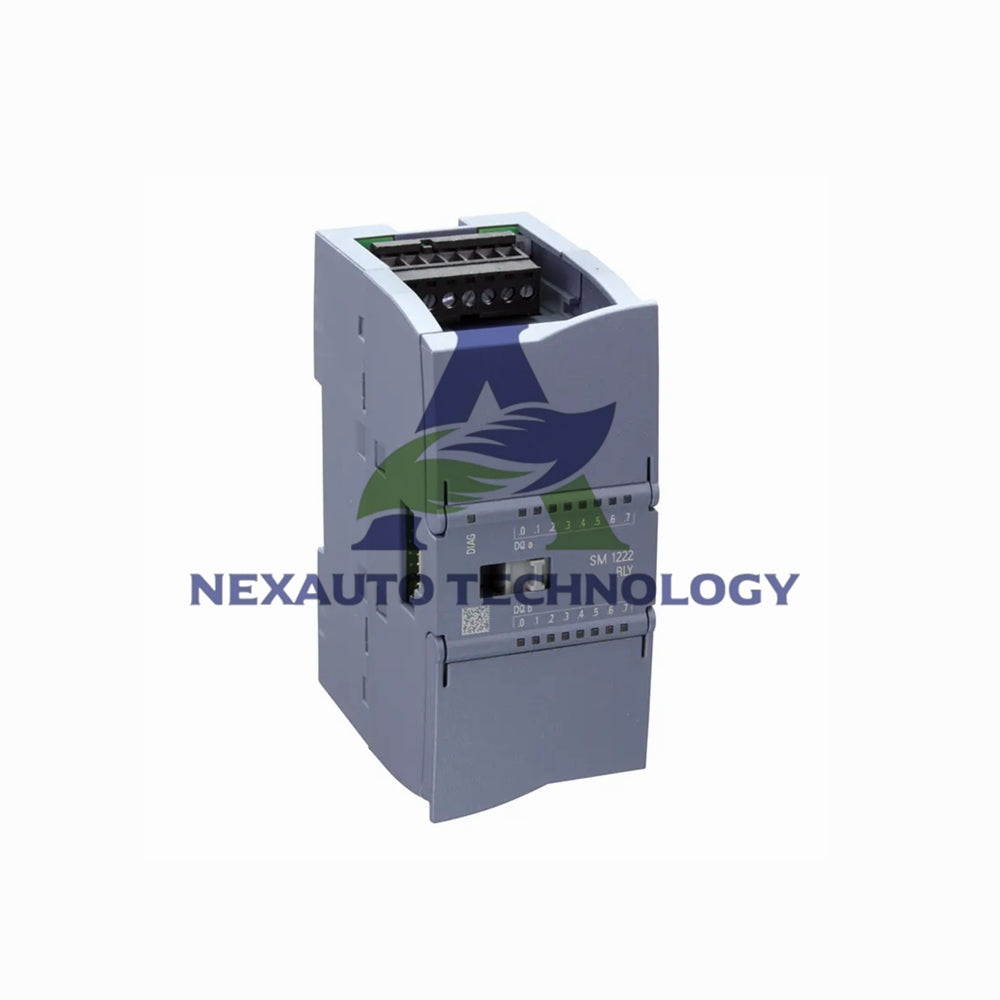

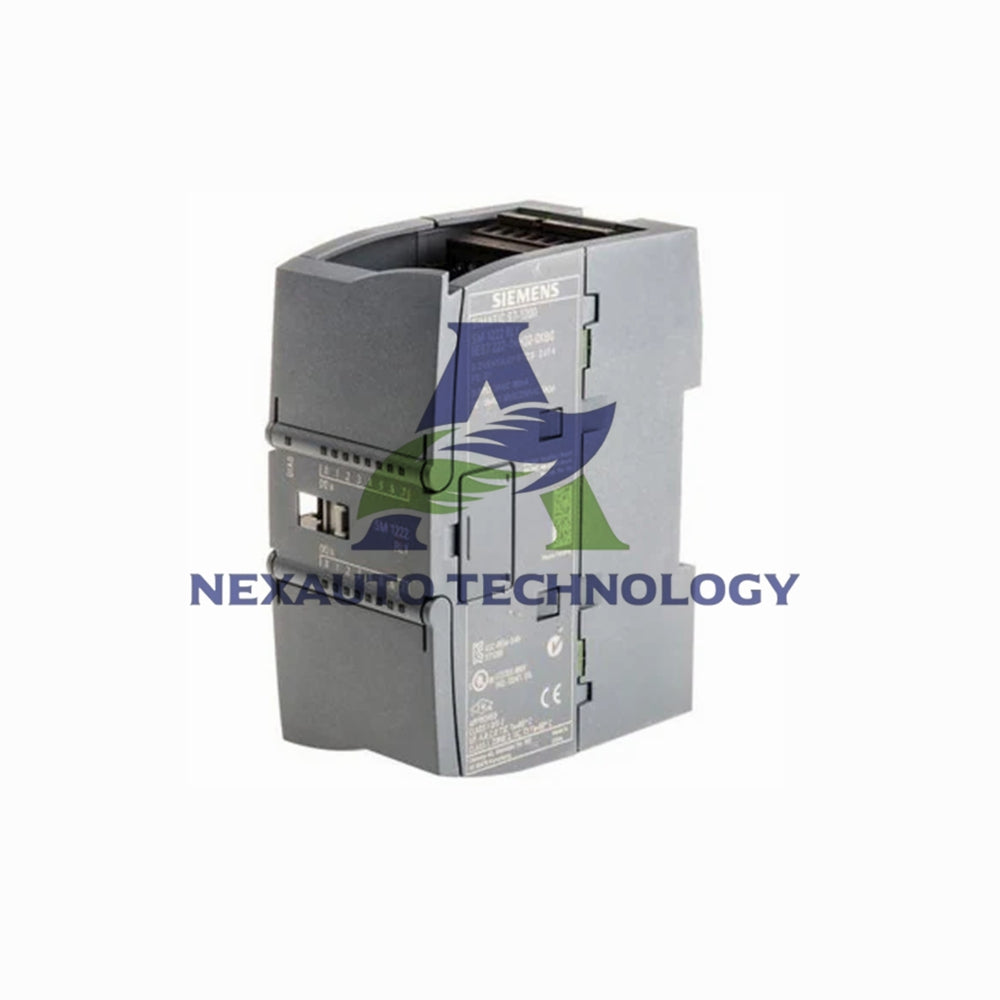

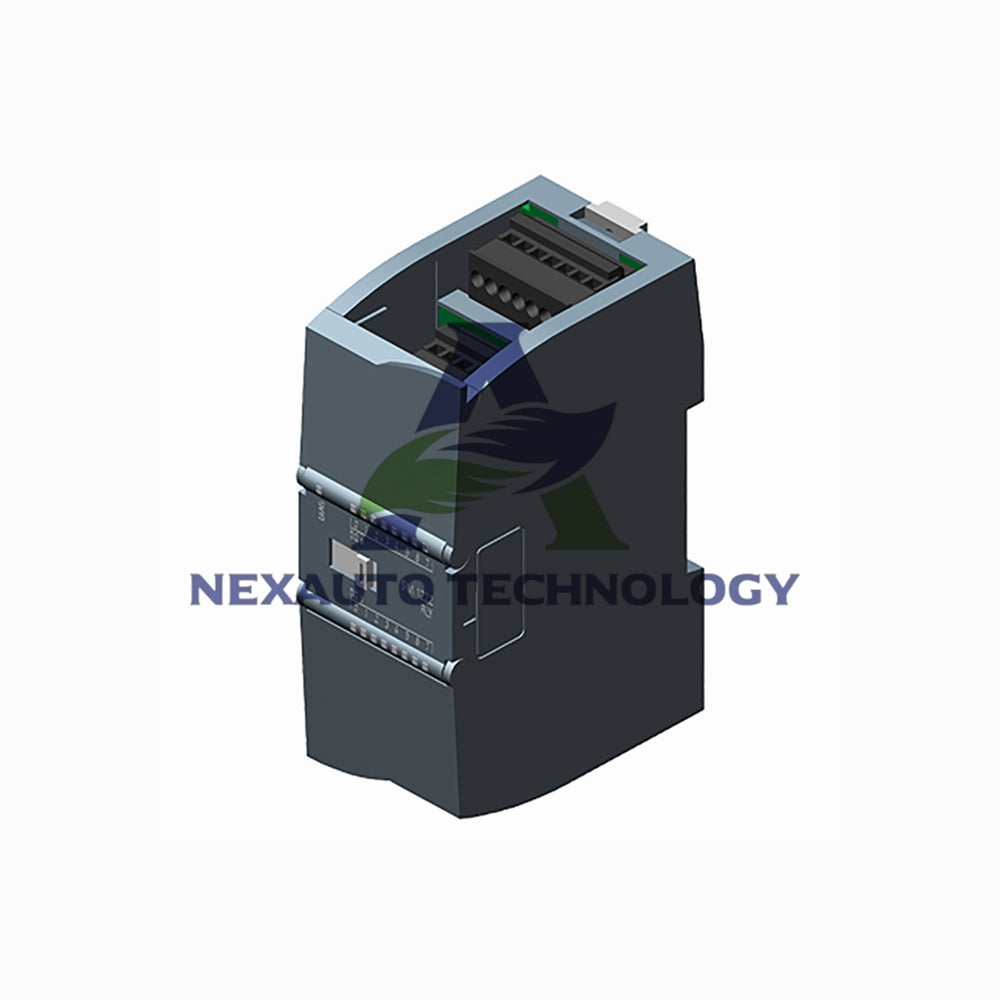

6ES7223-1BH32-0XB0 Digitales Ein-/Ausgabemodul Siemens

Siemens SIMATIC S7-1200 SM 1223 Digitales Ein-/Ausgabemodul

Das Siemens 6ES7223-1BH32-0XB0 bietet ausgewogene digitale Ein- und Ausgangserweiterungen für S7-1200 Steuerungen. Dieses SM 1223 Modul verfügt über acht 24V DC Eingänge und acht Transistorausgänge in einem kompakten Design. Es liefert zuverlässige I/O-Erweiterungen für Anwendungen, die zusätzliche digitale Signalverarbeitung erfordern.

Wichtige Technische Spezifikationen

• Marke: Siemens
• Modell: 6ES7223-1BH32-0XB0
• Produkttyp: SIMATIC S7-1200 Digitales I/O SM 1223
• Modultyp: Digitales Ein-/Ausgangserweiterungsmodul
• Versorgungsspannung: 24 V DC (20,4-28,8 V DC)
• Digitale Eingänge: 8 Punkte, 24V DC, Sink/Source
• Digitale Ausgänge: 8 Punkte, Transistor, 0,5A
• Leistungsaufnahme: Typisch 2,5 W

Spezifikationen der Digitalen Eingänge

• Acht digitale Eingänge mit 24V DC Kompatibilität
• Sink/Source Eingangskonfiguration für Flexibilität
• Eingangsverzögerung konfigurierbar von 0,2 ms bis 12,8 ms
• Signal "0": 5 V DC bei maximal 1 mA
• Signal "1": 15 V DC bei mindestens 2,5 mA
• Eingangsstrom: 4 mA typisch bei Signal "1"

Spezifikationen der Digitalen Ausgänge

• Acht Transistorausgänge mit 0,5A Kapazität
• Ausgangsverzögerung: 50 µs (0 zu 1), 200 µs (1 zu 0)
• Ausgangsspannung: 24 V DC Nennwert
• Signal "1": mindestens 20 V DC
• Signal "0": maximal 0,1 V bei 10 kΩ Last
• Gesamtstrom: maximal 4 A pro Gruppe

Elektrische Eigenschaften

• Backplane-Bus-Verbrauch: maximal 145 mA bei 5 V DC
• Lastspannung L+ Verbrauch: maximal 4 mA pro Kanal
• Ausgangsreststrom: maximal 10 µA bei Signal "0"
• Lampenlastkapazität: maximal 5 W pro Ausgang
• Widerstandsbelastungskapazität: maximal 0,5 A pro Ausgang

Physikalische Spezifikationen und Installation

• Kompakte Abmessungen: 45 x 100 x 75 mm (B x H x T)
• Verpackungsgröße: 4,25 x 3,47 x 2,24 Zoll
• Leichtbauweise: 0,432 lb (ca. 210 g)
• Frontstecker für die Installation erforderlich
• IP20 Schutz für Industrieumgebungen

Betriebsbedingungen und Konformität

• Betriebstemperatur: -20 °C bis 60 °C horizontal
• Lagerungstemperatur: -40 °C bis 70 °C
• Relative Luftfeuchtigkeit: maximal 95 % ohne Kondensation
• Vibrations- und stoßfeste Konstruktion
• Mehrere Zertifizierungen: UL, cULus, FM, CE, RCM, KC, Marine

Verdrahtung und Konnektivität

• Geschirmte Kabellänge: maximal 500 m
• Ungeschirmte Kabellänge: 300 m Eingänge, 150 m Ausgänge
• Eingänge paarweise gruppiert für Potenzialtrennung
• Ausgänge einzeln isoliert
• 500 V AC Trennung zwischen Kanälen und Backplane-Bus

Diagnose- und Statusfunktionen

• Diagnosealarm-Funktion zur Fehlererkennung
• Status-LEDs für jeden Ein- und Ausgangskanal
• Echtzeitüberwachung aller I/O-Punkte
• Einfache Fehlerbehebung mit visuellen Anzeigen
• Umfassende Systemintegration

Häufig gestellte Fragen

• Welche Art von Ausgängen hat dieses Modul?
  Es verfügt über acht Halbleiter-Transistorausgänge mit 0,5A Kapazität.
• Kann ich dieses Modul mit jeder S7-1200 CPU verwenden?
  Ja, es ist kompatibel mit allen SIMATIC S7-1200 CPU-Modellen.
• Wie hoch ist der maximale Ausgangsstrom?
  Jeder Ausgang liefert 0,5A mit insgesamt 4A pro Gruppe.
• Benötigt es einen externen Kurzschlussschutz?
  Ja, für die Ausgänge muss ein externer Kurzschlussschutz bereitgestellt werden.
