About the Product

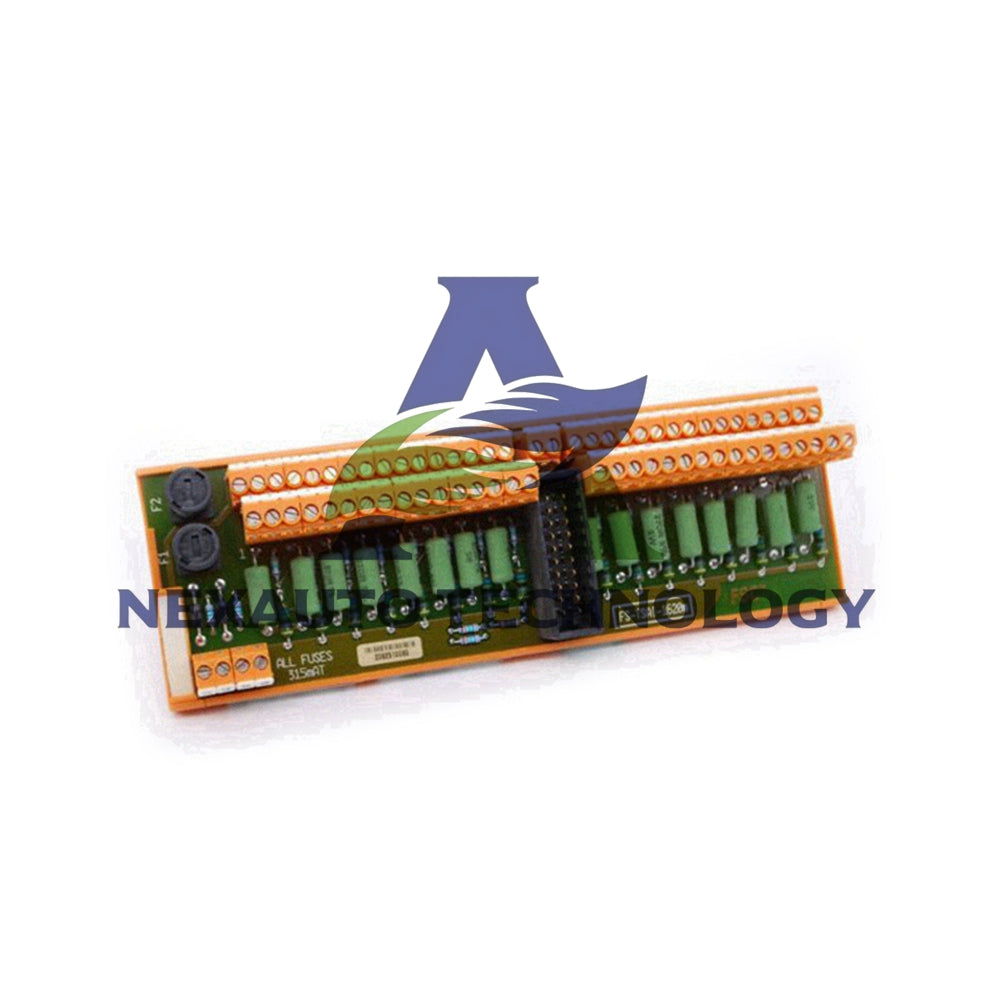

مروری بر مجموعه ترمینال ورودی آنالوگ ایمن Honeywell FS-TSAI-1620M

مجموعه ترمینال میدانی Honeywell FS-TSAI-1620M فرستنده‌های میدانی را به ماژول ورودی SAI-1620M برای شرایط‌دهی سیگنال قابل اعتماد متصل می‌کند.

این مجموعه حلقه‌های استاندارد 0(4)-20 میلی‌آمپر را می‌پذیرد در حالی که توان فرستنده را نظارت کرده و خطاها را از سیستم کنترل جدا می‌کند.

عملکردهای اصلی و کاربردهای معمول

این مجموعه توان فرستنده را تأمین می‌کند، جریان حلقه را محدود می‌کند و خطاهای توان را به کنترل‌کننده Safety Manager به صورت بلادرنگ گزارش می‌دهد.

مهندسان FS-TSAI-1620M را در اندازه‌گیری‌های فرآیند ایمن و تابلوهای کنترل معمولی روی ریل‌های DIN به کار می‌برند.

مشخصات فنی

پارامتر مشخصات
سازنده / سری مجموعه‌های ترمینال میدانی Honeywell Safety Manager طراحی شده برای ورودی‌های آنالوگ ایمن.
مدل FS-TSAI-1620M — مجموعه ترمینال میدانی برای ماژول‌های مبدل SAI-1620M.
کانال‌ها 16 کانال‌های ورودی آنالوگ به صورت دو گروه محافظت شده هر کدام شامل هشت کانال مرتب شده‌اند.
دامنه سیگنال ورودی ورودی‌های حلقه استاندارد 0(4)-20 mA برای فرستنده‌های غیرفعال و فعال با تشخیص حلقه مقاوم.
مقاومت ورودی 250 Ω ±1% برای هر کانال جهت تبدیل دقیق جریان به ولتاژ برای SAI-1620M.
تغذیه فرستنده تغذیه مقاومت سری با مقاومت خروجی اسمی نزدیک به 270 Ω ±5% برای پشتیبانی از فرستنده‌های معمولی.
جریان جرقه‌زنی حداکثر جریان جرقه‌زنی کمتر از 120 mA برای هر کانال در 30 VDC برای قابلیت رانش فرستنده غیرفعال.
نیازمندی‌های توان ورودی‌های تغذیه افزونه خارجی 24–30 VDC؛ جریان سکون معمولی تقریباً 3 mA بدون بار حلقه.
فیوزینگ دو فیوز گروهی از گروه‌های کانال محافظت می‌کنند؛ رتبه فیوز توصیه شده 315 mA کندسوز برای هر گروه.
به رابط SAI FTA سیگنال‌های آنالوگ 0–4 VDC را به مبدل‌های SAI-1620M با خطی بودن بهتر از 0.1% خروجی می‌دهد.
خاتمه 64 ترمینال پیچ، چهار هادی در هر کانال، با نقاط محافظ و زمین جداگانه برای کنترل نویز.
نصب روی ریل DIN نصب فشاری برای ریل‌های DIN TS32 / TS35 × 7.5؛ تأثیر طول ریل نصب شده معمولی در طرح‌های کابینت در نظر گرفته شده است.
ابعاد (طول × عرض × ارتفاع) 210 × 70 × 60 میلی‌متر (8.26 × 2.76 × 2.36 اینچ) برای ادغام در کابینت فشرده.
سیم‌کشی ترمینیشن پذیرش هادی‌های تا 2.5 میلی‌متر مربع (AWG 14)؛ طول برش توصیه شده 7 میلی‌متر و گشتاور ترمینال 0.5 نیوتن‌متر.
محیط زیست و طبقه‌بندی طراحی شده برای محدوده‌های محیطی صنعتی استاندارد و پشتیبانی از مدارهای میدانی غیرانفجاری کلاس I، بخش 2.

جزئیات طراحی و تشخیص عیب

این مجموعه کانال‌ها را به دو گروه محافظت شده تقسیم می‌کند تا از آسیب دیدن چند کانال به دلیل یک خطای سیم‌کشی جلوگیری شود.

هر کانال شامل ترمینال زمین شیلددار و نقاط ترمینیشن پیچ واضح برای راه‌اندازی و نگهداری آسان‌تر است.

چرا FS-TSAI-1620M را انتخاب کنیم

  • این مجموعه حلقه‌های 0(4)-20 میلی‌آمپر را با دقت بالا و نظارت قوی حلقه برای سیستم‌های ایمنی تبدیل و شرایط می‌کند.
  • این ماژول توان فرستنده را تأمین و نظارت می‌کند و جریان‌های حلقه را محدود می‌کند تا یکپارچگی ایمنی تأیید شده را حفظ کند.
  • این ماژول به سرعت روی ریل‌های DIN نصب می‌شود و به‌طور تمیز با سخت‌افزار Honeywell Safety Manager برای مهندسی ساده‌تر یکپارچه می‌شود.

سؤالات متداول

آیا این محصول کاملاً جدید و اصلی است؟

بله، ما ماژول‌های کاملاً جدید و اصلی Honeywell FS-TSAI-1620M را با شماره قطعات و بسته‌بندی تأیید شده توسط سازنده تأمین می‌کنیم.

آیا موجودی دارید و از چه روش‌های حمل و نقلی استفاده می‌کنید؟

ما موجودی داریم و با استفاده از حامل‌های بین‌المللی اصلی، از جمله DHL و سایر شرکای لجستیکی معمول، ارسال می‌کنیم.

سیاست بازگشت شما چیست؟

ما بازگشت کالا را ظرف سی روز برای ماژول‌های استفاده‌نشده که در شرایط قابل فروش باقی مانده‌اند و شامل مستندات اصلی هستند، می‌پذیریم.

چه نوع حلقه‌ها و مکان‌های خطرناکی را پشتیبانی می‌کند؟

FTA از حلقه‌های 0(4)-20 میلی‌آمپر پشتیبانی می‌کند و برای مدارهای میدانی کلاس I، بخش 2 غیرقابل اشتعال مناسب است، مشروط بر اینکه طبق دستورالعمل‌ها نصب شود.

آیا ماژول شامل باتری پشتیبان داخلی یا ذخیره انرژی است؟

این مجموعه شامل باتری پشتیبان داخلی نیست؛ طراحان باید منابع تغذیه خارجی افزونه برای دسترسی مداوم به حلقه را برنامه‌ریزی کنند.

چه روش‌های نصب فیزیکی و سیم‌کشی را توصیه می‌کنید؟

ماژول را روی ریل‌های DIN TS32 یا TS35 × 7.5 نصب کنید، از سیم‌کشی سیگنال شیلددار استفاده کنید و ترمینال‌ها را با گشتاور 0.5 نیوتن‌متر برای اتصالات مطمئن محکم کنید.
