Inkrementális vs abszolút enkóderek: Hogyan optimalizáljuk a PLC-alapú mozgásvezérlést?
Cikk összefoglaló: Ez az útmutató az ipari automatizálási rendszerek inkrementális és abszolút enkóderek közötti kritikus döntését vizsgálja. Feltárja a műszaki jellemzőket, a programozható logikai vezérlőkkel való valós integrációt, és mérhető esettanulmányokat mutat be. A mérnökök gyakorlati betekintést nyernek, hogy a visszacsatolási technológiát összehangolják a teljesítménycélokkal és az élettartam-költségvetéssel.
Miért határozza meg a visszacsatolási technológia a modern gyártás teljesítményét
Az ipari automatizálás nagyban támaszkodik a pontos mozgásvisszacsatolásra. A programozható logikai vezérlők és az elosztott vezérlőrendszerek az enkóderjelek értelmezésével szabályozzák a sebességet, pozíciót és nyomatékot. A rossz érzékelő kiválasztása közvetlenül befolyásolja a leállási időt és a termékminőséget. Ezért a mérnököknek alaposan mérlegelniük kell az inkrementális és abszolút enkóder technológiák közötti kompromisszumokat.
A modern gyártósorok nagyobb áteresztőképességet és valós idejű diagnosztikát igényelnek. Ennek következtében a visszacsatoló eszköz kiválasztása minden eddiginél nagyobb hatással van a berendezés teljes hatékonyságára. Egy jól illeszkedő enkóder javítja a rendszer megbízhatóságát és csökkenti a tervezettől eltérő leállásokat. Ez a cikk gyakorlati ipari példák és pénzügyi mutatók segítségével hasonlítja össze a két technológiát.
Inkrementális enkóderek: Költséghatékony sebességvisszacsatolás korlátokkal
Az inkrementális enkóderek impulzusokat szolgáltatnak, amelyek a relatív mozgást jelzik. Sebességadatokat és irányváltozásokat biztosítanak, de áramkimaradás után elveszítik a pozíció memóriát. A rendszereknek újraindításkor kiindulási rutint kell végrehajtaniuk. Ez a tulajdonság alkalmassá teszi őket olyan folyamatokhoz, ahol az indítási referencia egyszerű és biztonságos.
Vegyünk például egy nagysebességű palackozó sort. A mérnökök gyakran használnak 2 048 impulzus/fordulat inkrementális enkódereket a töltők és kupakok szinkronizálására. Egy rövid áramkimaradás során az üzemeltetőknek újra kell inicializálniuk a referencia pontot. Bár a kiindulási eljárás kevesebb mint két percet vesz igénybe, az ismétlődő események egy év alatt összeadódnak. Azonban az alacsonyabb alkatrészköltség gyakran ellensúlyozza ezt a kényelmetlenséget nem kritikus zónákban.

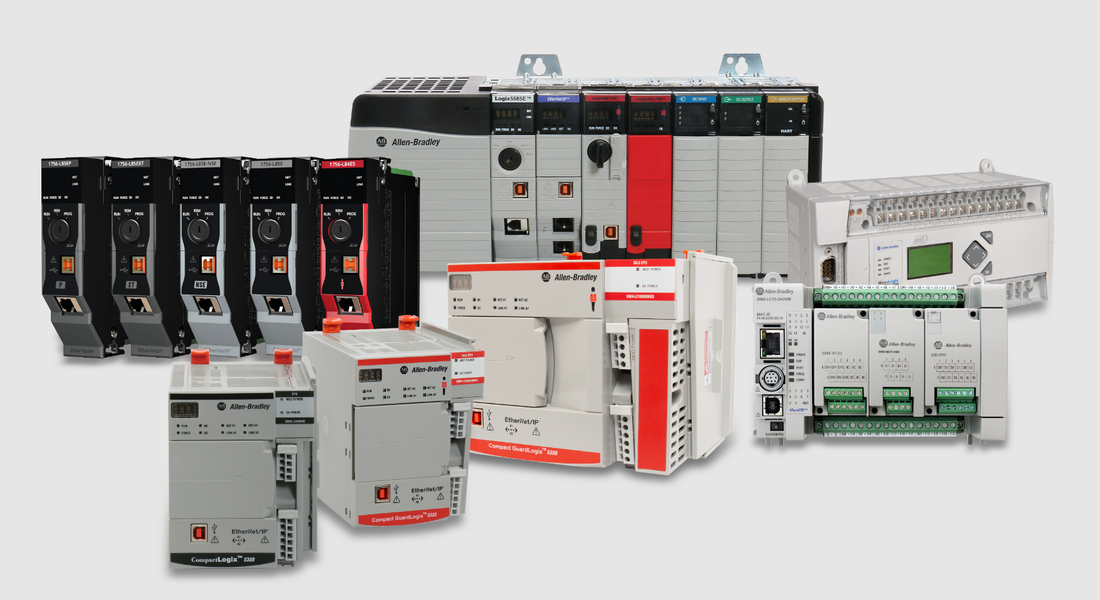

Vezetékezési szempontból az inkrementális egységek általában kevesebb vezetőt használnak. Könnyen integrálhatók a népszerű PLC családok, például a Siemens S7-1200 és az Allen-Bradley CompactLogix nagysebességű számláló moduljaival. A karbantartó csapatok értékelik a cserék és hibakeresés egyszerűségét. Mindazonáltal a biztonságkritikus pozicionálást igénylő alkalmazások robusztusabb megoldást követelnek meg.
Abszolút enkóderek: Pozícióadatok megőrzése kritikus műveletekhez
Az abszolút enkóderek minden tengelyállásra egyedi digitális értéket generálnak. Pontos helyzetet őriznek még teljes áramkimaradás után is, így nincs szükség nullázásra. Ez a funkció drasztikusan javítja a termelékenységet automatizált környezetekben. Ennek eredményeként olyan iparágak, mint az autóipari összeszerelés, a repülőgépalkatrész-gyártás és a nagyméretű robotika előnyben részesítik az abszolút visszacsatolást.
Vegyünk például egy többtengelyes darurendszert, amelyet precíziós fúráshoz használnak. Vészleállás után a rendszernek pontosan ott kell folytatnia, ahol megállt, hogy elkerülje a drága alkatrészek selejtezését. Egy abszolút többfordulatos enkóder mechanikus fogaskerék-követéssel vagy akkumulátoros tartalékkal biztosítja a megszakítás nélküli munkafolyamatot. Egy nemrégiben telepített rendszer adatai szerint a helyreállítási idő 12 percről nullára csökkent az abszolút enkóderek alkalmazása után.
Ezenkívül a modern abszolút enkóderek támogatják az ipari Ethernet protokollokat, mint a PROFINET, EtherCAT és Ethernet/IP. Ezek az interfészek lehetővé teszik a közvetlen csatlakozást a PLC hátlapjához, minimalizálva a hardverrétegeket. Bár az abszolút enkóderek magasabb beszerzési árral rendelkeznek, a teljes birtoklási költség gyakran csökken a leállások csökkenése és az egyszerűsített üzembe helyezés miatt.
Visszacsatoló eszközök integrálása PLC architektúrákkal
A programozható logikai vezérlők az enkóderadatokat nagy sebességű számlálókon, SSI modulokon vagy fieldbus kommunikáción keresztül dolgozzák fel. A kompatibilitás továbbra is kulcsfontosságú kiválasztási tényező. Például egy Siemens S7-1500 vezérlő SSI abszolút enkódereket kezel átalakítók nélkül, lehetővé téve az egyszerű pozíciólekérést.
Régebbi vezérlőszekrényekben a mérnököknek speciális kártyákra lehet szükségük az abszolút jelek értelmezéséhez. Sok rendszerintegrátor ma már elosztott I/O topológiákat alkalmaz. Ilyen rendszerekben az abszolút enkóderek IO-Link mestereken vagy EtherCAT terminálokon keresztül csatlakoznak, csökkentve a panelhelyet és a kábelezés bonyolultságát. Egy 2024-es iparági felmérés szerint a hálózatba kötött abszolút enkódereket használó létesítmények 32%-kal kevesebb elektromos hibát tapasztaltak a hagyományos pont-pont kábelezéshez képest.
A biztonsági szempontok is befolyásolják a modern tervezést. Az autentikált adatátvitellel rendelkező enkóderek segítenek megakadályozni a manipulációt kritikus infrastruktúrákban, mint például a vízkezelés vagy az energiatermelés. Ennek következtében az enkóder kiválasztás mostanra összefonódik a kiberbiztonsági stratégiákkal, összhangban olyan keretrendszerekkel, mint a NIST és az IEC 62443.
Iparági trendek: Az okos és hibrid visszacsatolási megoldások térnyerése
Olyan vezető gyártók, mint a Sick, Heidenhain és a Rockwell Automation most hibrid enkódereket kínálnak. Ezek az eszközök kombinálják az inkrementális jeleket a nagy sebességű vezérlési hurkokhoz az abszolút pozícióadatokkal a referencia integritás érdekében. Ez az egyesülés egyszerűsíti a géptervezést, miközben kiváló teljesítményt nyújt.
A vezérléstechnika szempontjából a hibrid egységek csökkentik az alkatrészek számát és egyszerűsítik a készletgazdálkodást. A gépgyártók számára ez gyorsabb üzembe helyezést és kevesebb pótalkatrészt jelent. Továbbá a modern jeladók beépített diagnosztikai funkciókat tartalmaznak, mint például hőmérséklet-érzékelés, rezgésfigyelés és a hátralévő élettartam előrejelzése. A PLC-k ezeket az adatokat felhasználva prediktív karbantartási stratégiákat valósíthatnak meg, amelyek az Ipar 4.0 alapkövei.
Mindazonáltal nem minden alkalmazás igényel ilyen fejlett funkciókat. Egyszerű szállítószalag-szakaszok vagy ventilátorrendszerek esetén nem indokolt a további beruházás. A kockázatalapú módszertan a leghatékonyabb: azonosítsuk azokat a tengelyeket, ahol a tervezetlen leállás költsége meghaladja az abszolút vagy intelligens jeladók felárát. Ez a megközelítés egyensúlyt teremt a tőkeberuházás és az üzemeltetési rugalmasság között.
Alkalmazási esetek: Mérhető előnyök valós telepítésekből
1. eset: Autóipari hajtáslánc-összeszerelés (inkrementális jeladó alkalmazás)
Egy nagy autóipari beszállító 28 szállítószalag szegmenssel fejlesztette motorösszeszerelő sorát. Minden szegmens egy Sick DFS60 inkrementális jeladót használt (1 024 impulzus/fordulat), amely Siemens ET200SP nagysebességű számlálókhoz volt csatlakoztatva. Az új rendszer 15%-kal javította a sebességszabályozás pontosságát, 22%-kal növelve az áteresztőképességet. Az üzem azonban havonta három áramszünetet tapasztalt, amelyek mindegyike nyolc perc homing miatti leállást okozott. Az éves leállási költség körülbelül 22 000 dollár volt, amit a csapat elfogadott a projekt költségvetési korlátai miatt.
2. eset: Magasraktári automatizált tárolás (abszolút többfordulatos jeladó alkalmazás)
Egy logisztikai üzemeltető 40 automatizált raklapemelőt telepített egy új elosztóközpontban. Minden daru Heidenhain ECI 1118 abszolút többfordulatos jeladóra támaszkodott (23 bites egyfordulatos, 12 bites többfordulatos), PROFINET kommunikációval egy Siemens S7-1518 vezérlővel. Váratlan áramszünetek után a daruk azonnal folytatták a működést homing szekvencia nélkül. Ez eseményenként körülbelül 40 perc kiesést takarított meg. Évi átlagosan hat áramszünettel számolva a teljes visszanyert működési idő darunként 28 000 dollár megtakarítást eredményezett. Az egész projekt 11 hónap alatt megtérült.
3. eset: Élelmiszercsomagoló gépek (hibrid jeladó stratégia)
Egy csomagológép-gyártó integrálta a Beckhoff AX8000 hajtásokat abszolút jeladós tengelyeken a kritikus vágótengelyeken, és inkrementális jeladókat az adagolószalagokon. Az EtherCAT hálózat 16 tengelyt szinkronizált ±0,015 mm-es regisztrációs pontossággal. A selejtarány az első évben 2,3%-ról 0,5%-ra csökkent, ami évi 315 000 dollár megtakarítást eredményezett. A hibrid megoldás bizonyította, hogy a technológiák keverése a tengelyek kritikus volta alapján optimalizálja a teljesítményt, miközben a költségvetést is kontroll alatt tartja.
4. eset: Szélturbina lapátállítás (Biztonságközpontú abszolút visszacsatolás)
Egy megújuló energia vállalat Baumer HMAG abszolút jeladókkal szerelte fel a lapátállítási mechanizmusokat, melyek mechanikus többfordulatos követést biztosítanak. Hálózati kimaradások esetén a rendszer az akkumulátoros tartalékok nélkül is biztonságos, tollazott pozícióba állította a turbinalapátokat. A megbízhatóság 96%-kal javult, az éves vészhelyzeti hívások száma 74%-kal csökkent. Ez a példa hangsúlyozza az abszolút jeladók fontosságát a biztonságkritikus megújuló energia alkalmazásokban.
5. eset: Gyógyszeripari tablettaprés (Nagy felbontású abszolút jeladó)
Egy gyógyszeripari berendezésgyártó Renishaw abszolút jeladókat alkalmazott 26 bites felbontással egy nagy sebességű forgó tablettaprésen. A prés percenként 3200 tablettát gyárt precíz töltési mélységszabályozással. A pozíciópontosság 0,002 mm-rel javult, ami havi 40 000 tabletta hulladékcsökkenést eredményezett. Az abszolút jeladó fejlesztés megtérülési ideje mindössze négy hónap volt, kiemelve, hogy a nagy felbontású visszacsatolás közvetlenül befolyásolja az anyaghatékonyságot.
6. eset: Acélműi tekercselő (Kíméletlen környezetben használt abszolút jeladó)
Egy acélfeldolgozó üzem kicserélte a meghibásodó inkrementális jeladókat egy tekercsfeltekerő soron Heidenhain abszolút jeladókra, melyek magas hőmérsékletre és rezgésre vannak minősítve. Az új egységek kibírták a 85°C környezeti hőmérsékletet és megszüntették a pozícióeltolódást. A jeladóhibák miatti leállások száma 14-ről nullára csökkent 18 hónap alatt, ami 187 000 dollárnyi termeléskiesés és karbantartási munka megtakarítást eredményezett.
Gyakorlati kiválasztási helyzetek: Technológia illesztése az alkalmazási igényekhez
Az inkrementális és abszolút jeladók közötti választás rendszerezett döntési keret használatával válik átláthatóvá. Három fő tényezőt értékeljen: az áramkimaradás miatti pozícióvesztés tűrését, a tengely biztonsági kockázatát és az összes életciklus költséget. Függőleges emelő tengelyek vagy robotmanipulátorok esetén az abszolút jeladók kötelezőek a veszélyes helyzetek elkerülése érdekében.
Nagy sebességű orsók vagy ventilátorfigyelés esetén az elegendő impulzusszámú inkrementális jeladók kiváló teljesítményt nyújtanak alacsonyabb költségen. Koordinált többtengelyes rendszerekben az abszolút jeladók egyszerűsítik az indítási folyamatokat és csökkentik a programozás bonyolultságát. Rendszerintegrátorok gyakran 18-25%-kal csökkentik a PLC kódfejlesztési időt, ha abszolút visszacsatolást használnak közvetlen pozíciócímzéssel.
Régi gépek utólagos felszerelésekor ellenőrizze a fieldbus kompatibilitást. Sok meglévő PLC támogatja az SSI vagy BiSS abszolút jeladók használatát bővítő modulokon keresztül. Új telepítések esetén az Ethernet-alapú jeladók csökkentik az I/O hardverigényt és egyszerűsítik a kábelezést. Megbízható beszállítókkal való együttműködés biztosítja a következetes termék-életciklus támogatást és a fejlett diagnosztikai eszközökhöz való hozzáférést.
Gyakran Ismételt Kérdések (GYIK) az enkóder kiválasztásáról PLC rendszerekhez
Q1: Integrálhatok inkrementális enkódert biztonsági minősítésű PLC-vel?
Igen, de csak akkor, ha az alkalmazás nem igényli az abszolút pozíció megtartását áramszünet után. Az ISO 13849 szerinti biztonsági funkciókhoz abszolút enkóderek szükségesek, amelyek funkcionális biztonsági tanúsítvánnyal rendelkeznek (SIL2/PL d), hogy a pozíció integritása megmaradjon vészleállás esetén.
Q2: Hogyan különböznek a felbontási követelmények a két technológia között?
Az inkrementális enkóderek tipikusan 100 és 10 000 impulzus/fordulat között mozognak. Az abszolút enkóderek egyfordulatos felbontása akár 24 bit (több mint 16 millió pozíció), többfordulatos követése pedig akár 12 bit (4 096 fordulat). A választás a mechanikai mozgáshossztól és a szükséges pontosságtól függ.
Q3: Mely kommunikációs protokollok nyújtják a legjobb teljesítményt PLC integrációhoz?
A valós idejű Ethernet protokollok, mint az EtherCAT, PROFINET IRT és EtherNet/IP determinisztikus adatcserét tesznek lehetővé mikroszekundumos késleltetéssel. Az SSI és párhuzamos interfészek egyszerűbb rendszerekhez továbbra is használhatók, de dedikált I/O modulokat igényelnek. A protokoll választás befolyásolja a beolvasási ciklus hatékonyságát és a szinkronizáció pontosságát.
Q4: Az akkumulátoros abszolút enkóderek alkalmasak-e nehezen hozzáférhető telepítésekhez?
Az akkumulátoros egységek időszakos cserét igényelnek, ami távoli vagy szűk helyeken kihívást jelenthet. Ilyen környezetekben a mechanikusan többfordulatos abszolút enkóderek (akkumulátor nélkül) jobb megbízhatóságot és alacsonyabb hosszú távú karbantartási igényt kínálnak.
Q5: Mekkora a tipikus árkülönbség az inkrementális és az abszolút enkóderek között?
Az abszolút enkóderek általában 40%-kal és 70%-kal drágábbak, mint a hasonló inkrementális modellek. Azonban, ha figyelembe vesszük a leállási idő csökkenését, a gyorsabb üzembe helyezést és a biztonsági előnyöket, sok végfelhasználó öt év alatt alacsonyabb teljes birtoklási költséget ér el.
Következtetés: Az enkódertechnológia összehangolása az automatizálási stratégiával
A megfelelő visszacsatoló eszköz kiválasztása közvetlenül befolyásolja a termelés hatékonyságát, a biztonságot és a karbantartási költségeket. Az inkrementális enkóderek továbbra is praktikus választás egyszerűbb mozgási feladatokhoz, ahol az időszakos nullázás elfogadható. Az abszolút enkóderek elengedhetetlen megbízhatóságot nyújtanak biztonságkritikus tengelyek és magas rendelkezésre állású folyamatok esetén.
Ahogy az ipari rendszerek a prediktív karbantartás és a digitális ikrek felé fejlődnek, a kommunikációs képességgel rendelkező abszolút enkóderek stratégiai előnyt nyújtanak. Gazdag diagnosztikai adatokat szolgáltatnak, amelyek elősegítik az okosabb döntéshozatalt. Az egyes alkalmazások leállási időre és biztonsági kockázatra gyakorolt hatásának értékelésével a mérnökök magabiztosan választhatják ki az optimális visszacsatolási megoldást PLC-alapú vezérlőrendszereikhez.
