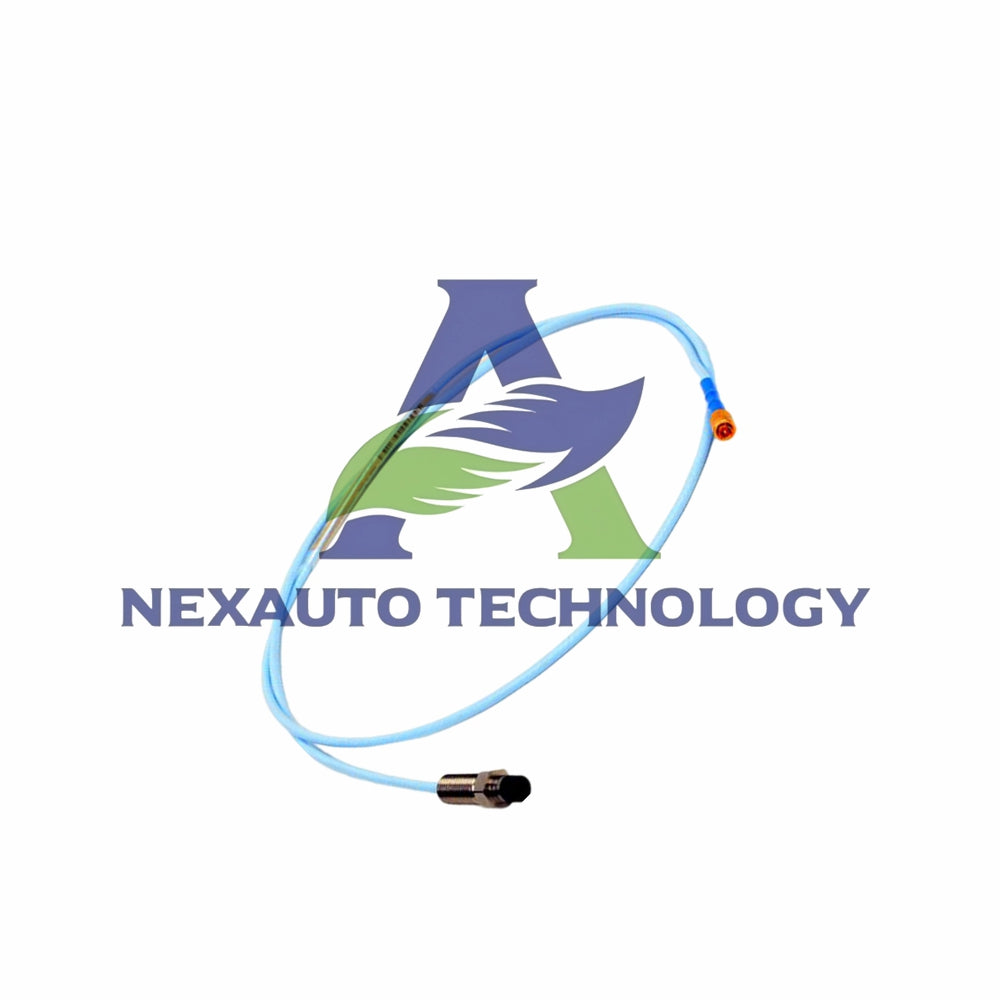

330171-01-10-10-02-00 5 mm szonda | Bently Nevada

Alapvető műszaki adatok

• Gyártó: Bently Nevada
• Modellszám: 330171-01-10-10-02-00
• Termék sorozat: 3300 5mm közelségérzékelők
• Menet típusa: 1/4-28 UNF menet, páncélzat nélkül
• Menet nélküli hossz: 0,1 hüvelyk
• Teljes tok hossz: 1,0 hüvelyk
• Teljes szonda hossz: 1,0 méter (39 hüvelyk)
• Csatlakozó típusa: Miniatűr koaxiális ClickLoc csatlakozó, szabványos kábel
• Engedélyezés: Nem szükséges
• Szonda tok anyaga: AISI304 rozsdamentes acél (SST)
• Szonda csúcs anyaga: Polifenilén-szulfid (PPS)
• Kábel típusa: 75 Ω triaxiális, FEP szigetelés
• DC ellenállás (1,0 m hossz): 7,59 ± 0,50 ohm
• Szonda súlya: 0,323 kg

Elektromos műszaki adatok

• Teljesítményigény: -17,5 Vdc-től -26 Vdc-ig, maximum 12 mA fogyasztás
• Táplálás érzékenység: Kevesebb, mint 2 mV változás a kimeneti feszültségben voltos bemeneti feszültségváltozásra
• Kimeneti ellenállás: 50 Ω
• Célanyag: AISI 4140 acél (alap kalibrációs cél)
• Lineáris tartomány: -23,5 Vdc feletti működés csökkentheti a lineáris tartomány teljesítményét

Hőmérsékleti tartomány és környezeti tartósság

• Működési hőmérséklet: -35°C-tól +177°C-ig (-31°F-től +351°F-ig)
• Tárolási hőmérséklet: -35°C-tól +177°C-ig (-31°F-től +351°F-ig)
• Hőmérsékleti figyelmeztetés: Tartós -34°C (-30°F) alatti expozíció idő előtti nyomástömítés meghibásodást okozhat
• Szonda nyomás tömítés: A Viton O-gyűrű a csúcs és a tok közötti differenciál nyomást zárja le
• Hőmérséklet osztályozás (EPL Ga/Gc): T1 (-55°C-tól +232°C-ig), T2 (-55°C-tól +177°C-ig), T3 (-55°C-tól +120°C-ig), T4 (-55°C-tól +80°C-ig), T5 (-55°C-tól +40°C-ig)
• Hőmérséklet osztályozás (EPL Dc): T280°C, T225°C, T170°C, T130°C, T105°C, T90°C a megfelelő környezeti tartományokkal

Telepítési és mechanikai követelmények

• Maximális tok nyomaték (1/4-28): 7,3 N•m (65 in•lb)
• Ajánlott tok nyomaték: 5,1 N•m (45 in•lb)
• Maximális menetbehatolási hossz: 0,375 hüvelyk (1/4-28 menet)
• Csatlakozó-csatlakozó nyomaték: maximum 0,565 N•m (0,42 ft•lbf)
• Minimális kábelhajlítási sugár: 25,4 mm (1,0 hüvelyk)
• Húzószilárdság: 222 N (50 lbf) a szonda tok és a szonda vezeték között, 222 N (50 lbf) a szonda vezeték és a hosszabbító kábel csatlakozói között
• Menetfúró ajánlás: #3 vagy nagyobb menetfúró a rögzítőfurathoz

Fizikai jellemzők

• Tok anyaga: Az AISI304 rozsdamentes acél kiváló korrózióállóságot nyújt
• Csúcs anyaga: A PPS magas hőstabilitást és vegyi ellenállást biztosít
• Kábel típusa: 75 Ω triaxiális, FEP szigetelés a megbízható jelátvitelért
• Csatlakozó anyaga: aranyozott sárgaréz vagy aranyozott berillium réz
• Ház hossza: 1,0 hüvelyk sekély szerelési furatokhoz és kompakt telepítésekhez
• Menet nélküli hossz: 0,1 hüvelyk minimális hegyhosszabbítást biztosít a szerelési felület felett

Mágneses tér elleni védelem

• 60 Hz-es mágneses tér hatásai: Akár 300 Gauss (5 méteres rendszer)
• 10 mil hézag esetén: XL Proximitor érzékelő 0,0119, szonda 0,0004, XL hosszabbító kábel 0,0004 (kimenet mil pp/gauss-ban)
• 50 mil hézag esetén: XL Proximitor érzékelő 0,0131, szonda 0,0014, XL hosszabbító kábel 0,0014
• 90 mil hézag esetén: XL Proximitor érzékelő 0,0133, szonda 0,0045, XL hosszabbító kábel 0,0045

Csomagolási és szállítási információk

• Darab 330171-01-10-10-02-00 a szonda antisztatikus védőcsomagolásban érkezik
• Tartalmaz gyári kalibrációs dokumentációt, amely visszakövethető a Bently Nevada szabványokhoz
• Szállítási partnerek: FedEx, UPS, DHL világszintű kiszállításhoz
• Minden szállítmány megfelelő ESD-védelemmel és mechanikai párnázással érkezik

Gyakran ismételt kérdések

• Mi a különbség a 3300 5mm-es szondák és a szabványos 3300 NSv szondák között?
  A 3300 5mm-es szonda sorozat 5mm-es hegyátmérővel és háromtengelyű kábelkialakítással rendelkezik. A 330171-01-10-10-02-00 modell fokozott mágneses tér elleni védettséget kínál a szabványos szondákhoz képest.
• Milyen alkalmazásokhoz alkalmas a 0,1 hüvelykes menetes szakasz nélküli hossz?
  Ez a minimális menetes szakasz lehetővé teszi, hogy a szonda hegye nagyon közel kerüljön a szerelési felülethez, ideális szűk helyigényű alkalmazásokhoz.
• Milyen nyomatékspecifikációk vonatkoznak az 1/4-28 menetes szondákra?
  Használjon 5,1 N•m (45 in•lb) ajánlott nyomatékot. A maximális nyomaték 7,3 N•m (65 in•lb) a menetkárosodás elkerülése érdekében. A szerelési furat előkészítéséhez #3 vagy nagyobb méretű menetfúró ajánlott.
• Mi a szonda működési hőmérsékleti tartománya?
  A szonda -35°C és +177°C (-31°F és +351°F) között működik. Tartós -34°C alatti expozíció korai nyomásszigetelési hibát okozhat.
• Mit jelent az 00 jelű hatósági jóváhagyási opció?
  Az 00 jelű hatósági jóváhagyási opció szabványos jóváhagyást jelent veszélyes területi tanúsítványok nélkül. Ez a modell általános ipari alkalmazásokhoz alkalmas.

Kiválasztási útmutató és szakértői ajánlás

• Válassza 330171-01-10-10-02-00 amikor 5mm-es szondára van szüksége kompakt 1,0 hüvelykes házzal és minimális 0,1 hüvelykes hegyhosszabbítással
• Válassza ezt a modellt, ha fokozott mágneses tér elleni védettségre van szükség szabványos jóváhagyásokkal
• A minimális menetes szakasz lehetővé teszi a pontos pozicionálást szűk helyeken
• Párosítsa Bently Nevada 3300 5mm-es hosszabbító kábelekkel és közelségérzékelő rendszerekkel a teljes körű megfigyelési megoldásokért
• Használható -35°C és +177°C közötti hőmérsékleti környezetben folyamatos működéshez
