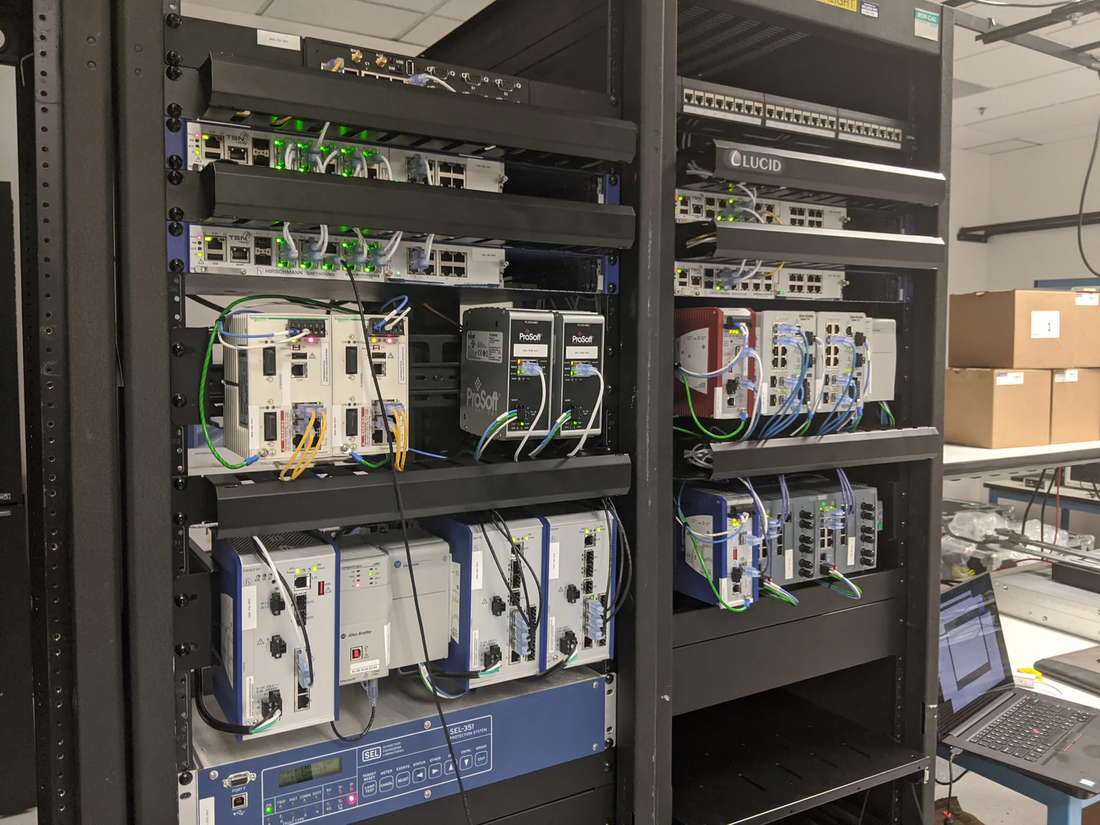

ما هي الطريقة الصحيحة لتحديد حجم مزودات الطاقة في أنظمة التحكم PLC؟

تبسيط تقدير حمل الطاقة: دليل عملي لتحديد حجم رف PLC

يُعد تحديد ميزانية الطاقة بدقة لشاسيه وحدة التحكم المنطقية القابلة للبرمجة (PLC) حجر الزاوية في أتمتة صناعية موثوقة. غالبًا ما يقلل المهندسون من تقدير التيار الإجمالي للمعالجات وبنوك الإدخال/الإخراج وواجهات الاتصال. ونتيجة لذلك، تؤدي سعة الطاقة غير الكافية إلى سلوك غير مستقر لوحدة التحكم، وإيقاف تشغيل غير متوقع، وفترات توقف طويلة. يقدم هذا الدليل منهجية منظمة، تجمع بين تقنيات مجربة وبيانات من الواقع لمساعدة مصممي أنظمة التحكم على تجنب مصادر الطاقة ذات الحجم الصغير وبناء هياكل أتمتة قوية.

لماذا يستحق تحديد حجم مزود الطاقة اهتمامًا أكبر في تصميم أنظمة التحكم

في بيئات المصانع الحديثة، تمثل مصادر الطاقة غير المستقرة ما يقرب من خمس حالات فشل الخزائن. يركز العديد من المتخصصين بشكل أساسي على برمجة المنطق مع تجاهل ميزانيات الكهرباء. ومع ذلك، تؤثر بنية الطاقة المحسوبة جيدًا بشكل مباشر على وقت تشغيل النظام وطول عمر المكونات. علاوة على ذلك، مع تعقيد الشبكات الصناعية بوجود أجهزة الحافة والتحكم بالحركة عالية السرعة، يزداد الطلب على قضبان التيار المستمر المستقرة بشكل كبير.

المساهمون الرئيسيون في الحمل داخل رف PLC

كل وحدة مثبتة في الشاسيه تسحب الطاقة من اللوحة الخلفية. عادةً ما يستهلك المعالج المركزي بين 0.6 أمبير و1.5 أمبير عند 5 فولت تيار مستمر، حسب شدة دورة المسح. غالبًا ما تتطلب وحدات الإدخال المنفصلة 50 مللي أمبير إلى 120 مللي أمبير لكل بطاقة، في حين يمكن أن تتجاوز الوحدات التناظرية 250 مللي أمبير. تضيف محولات الاتصال مثل Profinet وEtherNet/IP وModbus TCP حملاً إضافيًا. كما تسهم البطاقات الخاصة مثل العدادات عالية السرعة، ووحدات التحكم في الحركة، ووحدات الإدخال/الإخراج الخاصة بالسلامة بشكل كبير. تجاهل أي من هذه العناصر يخلق خطرًا كبيرًا في تحميل مزود الطاقة فوق طاقته.

منهجية خطوة بخطوة لحساب الحمل الكهربائي

يبدأ النهج المنضبط بجمع أوراق البيانات لكل مكون في الرف. توفر الشركات الرائدة مثل Rockwell Automation وSiemens وMitsubishi وSchneider Electric جداول تيار مفصلة. اختر دائمًا قيم السحب القصوى بدلاً من القيم النموذجية لوضع أساس محافظ.

بعد ذلك، قم بحسابات منفصلة لكل سكة جهد. تزود معظم اللوحات الخلفية +5 فولت تيار مستمر و+24 فولت تيار مستمر بشكل مستقل. اجمع متطلبات التيار لكل وحدة على كل سكة. على سبيل المثال، قد تشمل التكوين النموذجي وحدة معالجة مركزية تسحب 0.9 أمبير عند 5 فولت، وست بطاقات إدخال رقمية عند 0.1 أمبير لكل منها، وبطاقتين إخراج تناظري عند 0.22 أمبير لكل منهما، مما ينتج حملًا إجماليًا عند 5 فولت قدره 2.14 أمبير. يجب على المهندس بعد ذلك إضافة هامش أمان بنسبة 20 إلى 25 بالمئة لاستيعاب التوسعات المستقبلية وأحداث السحب المفاجئ.

لا تنسَ حساب أجهزة الحقل بشكل منفصل. تتطلب أجهزة الاستشعار والمشغلات والصمامات والمؤشرات طاقة 24 فولت تيار مستمر معزولة. دمج طاقة الحقل مع دوائر اللوحة الخلفية يدعو إلى ضوضاء كهربائية وانخفاضات في الجهد. لذلك، حدد دائمًا مزودات طاقة مخصصة لحلقات الحقل واحسب أحمالها بشكل مستقل.

حالات تطبيق من الواقع: نتائج قابلة للقياس من الميدان

الحالة 1: منشأة نقل الحركة في صناعة السيارات
شهد مصنع تجميع في ميشيغان أعطالًا متقطعة في وحدة المعالجة المركزية على شاسيه ControlLogix. أظهرت عملية التحقق من الحمل أن السحب الكلي من اللوحة الخلفية كان 4.6 أمبير عند 5 فولت، في حين أن مزود الطاقة الحالي مصنف لـ 4.0 أمبير. بعد استبداله بوحدة 10 أمبير وإعادة توزيع طاقة الحقل 24 فولت عبر كتل توزيع خارجية، ارتفعت موثوقية النظام من 93.5% إلى 99.8%. كما وفر التحديث سعة احتياطية لست وحدات مراقبة لحام إضافية، مما تجنب إعادة تجهيز خزانة ثانية.

الحالة 2: خط تعبئة المشروبات عالي السرعة
استخدم مصنع تعبئة أوروبي رفوف إدخال/إخراج عن بُعد مع 16 مدخلًا تناظريًا و32 مخرجًا رقميًا. سحب كل عقدة عن بُعد 2.3 أمبير عند 24 فولت من التيار الخلفي خلال ذروة التشغيل، متجاوزًا تصنيف 2.0 أمبير. تسببت انخفاضات الجهد في فقدان الاتصال بشكل متقطع. قام المهندسون بتركيب مزودات طاقة مصنفة لـ 5 أمبير وعزلوا الحلقات التناظرية باستخدام عوازل إشارة. انخفض وقت التوقف بنسبة 42%، وانخفضت نفقات الصيانة السنوية بمقدار 9,500 يورو.

الحالة 3: ترقية SCADA لمعالجة المياه
دمجت منشأة بلدية في تكساس وحدة PLC من Schneider M580 مع اتصالات راديوية، ومفاتيح إيثرنت، والعديد من البطاقات التناظرية. أغفلت الحسابات الأولية سحب ذروة 0.6 أمبير من المودم اللاسلكي. بعد إعادة الحساب، اختار الفريق نظام طاقة احتياطي بقدرة 60 واط مع قدرة مشاركة الحمل. وصلت توافرية النظام إلى 99.97%، ودعمت السعة الاحتياطية لاحقًا إضافة سبعة حساسات اهتزاز IIoT دون تغييرات في الأجهزة.

الحالة 4: توسيع خط التعبئة الصيدلاني
أضافت شركة أدوية عشر كاميرات فحص رؤية وثلاثة محركات سيرفو إلى رف Siemens S7-1500 موجود. كان مزود الطاقة الأصلي مصنفًا لـ 8 أمبير عند 24 فولت على اللوحة الخلفية، لكن الحمل الكلي الجديد وصل إلى 9.4 أمبير. بدلاً من استبدال بسيط، نشر المهندسون مفهوم الطاقة الموزعة مع مزود طاقة مخصص 10 أمبير للرف ووحدات منفصلة 20 أمبير للكاميرات والمحركات. خفف هذا النهج من تركيز الحرارة داخل الحاوية الرئيسية وبسط الامتثال لمعايير ممارسات التصنيع الجيدة (GMP).

الحالة 5: مصنع تصنيع المعادن – ترقية النظام القديم
شغّل مصنع تصنيع الصلب رف PLC قديم من Mitsubishi مع 12 وحدة ترموقياس تناظرية و24 مخرجًا رقميًا. أظهر مزود الطاقة الحالي علامات على ارتفاع درجة الحرارة، مع تيار لوحة خلفية مقاس 3.9 أمبير مقابل تصنيف 3.5 أمبير. بعد استبدال الوحدة بمزود طاقة 7.5 أمبير وإضافة تبريد نشط، تحسن متوسط الوقت بين الأعطال (MTBF) من 1,200 ساعة إلى أكثر من 8,500 ساعة. كما مكّن التحديث من دمج تحليلات تنبؤية للتحكم في درجة حرارة الفرن.

الاستفادة من الأدوات الرقمية لتبسيط التحقق من الحمل

تقلل منصات البرمجيات الحديثة بشكل كبير من الأخطاء اليدوية. تسمح أدوات مثل Siemens TIA Selection Tool وRockwell Integrated Architecture Builder وSchneider EcoStruxure Power Design للمستخدمين ببناء رفوف افتراضية وتلقي تحذيرات تلقائية من التحميل الزائد. كما توصي هذه التطبيقات بمزودات طاقة متوافقة وتعرض منحنيات تخفيض السعة بناءً على درجة الحرارة المحيطة. ومع ذلك، لا يزال المهندسون ذوو الخبرة يقومون بالتحقق الفعلي باستخدام مقاييس التيار أثناء التكليف. غالبًا ما تكشف القياسات الواقعية عن اختلافات بين الحسابات النظرية وظروف التشغيل الفعلية.

التقنيات الناشئة التي تعيد تشكيل إدارة الطاقة

تمكن محاكاة التوأم الرقمي الآن المهندسين من نمذجة توزيع الطاقة قبل التجميع الفعلي. تتنبأ هذه الأدوات بالسلوك الحراري وانخفاض الجهد عبر امتدادات اللوحة الخلفية الطويلة. بالإضافة إلى ذلك، تنقل مزودات الطاقة الذكية ذات واجهات IO-Link أو Profinet استهلاك التيار ودرجة الحرارة والسعة المتبقية في الوقت الحقيقي إلى أنظمة التحكم العليا. تدعم هذه الاتصالات استراتيجيات الصيانة التنبؤية وتلغي الأعطال غير المتوقعة. في تقييمي، يمثل اعتماد وحدات الطاقة الذكية أحد أكثر الطرق فعالية للتوافق مع أهداف الصناعة 4.0.

حلول عملية لهندسة طاقة متينة

عند تصميم خزانة تحكم جديدة أو ترقية خط موجود، اتبع هذا الإطار المثبت:

• الخطوة 1 – جرد المكونات: وثق كل وحدة بما في ذلك وحدة المعالجة المركزية، مزود الطاقة، بطاقات الإدخال/الإخراج، محولات الاتصال، وأي أجهزة طرف ثالث تسحب التيار من اللوحة الخلفية.
• الخطوة 2 – جدول الحمل: أنشئ أعمدة لاسم الوحدة، تيار 5 فولت (مللي أمبير)، تيار اللوحة الخلفية 24 فولت (مللي أمبير)، والتيار الخارجي للحقل. استخدم تصنيفات الشركة المصنعة القصوى.
• الخطوة 3 – التجميع وعامل الأمان: اجمع التيارات لكل سكة، ثم اضربها في 1.2 إلى 1.25. على سبيل المثال، يتطلب حمل 5 فولت إجمالي 3.6 أمبير مزودًا مصنفًا على الأقل لـ 4.5 أمبير.
• الخطوة 4 – اعتبار التكرار: للعمليات الحرجة مثل الإنتاج الكيميائي أو الصيدلاني، استخدم مزودات طاقة مكررة مع وحدات تبديل ساخنة للحفاظ على وقت التشغيل أثناء فشل الوحدة.
• الخطوة 5 – المراقبة المستمرة: زود مزودات الطاقة بمخرجات تشخيصية متصلة بـ SCADA أو منصة سحابية. تساعد تحليلات الاتجاه في التنبؤ بنقص السعة قبل أن تسبب انقطاعات.

أدى تطبيق هذه المنهجية عبر خمسة مشاريع تحديث في مواقع قائمة إلى صفر أعطال CPU متعلقة بالطاقة خلال 24 شهرًا وتقليل وقت استكشاف الأخطاء بنسبة 47% في المتوسط.

المعايير الصناعية وهوامش الأمان الموصى بها

تشير إرشادات ISA-95 وIEC 61131-2 إلى ضرورة الحفاظ على سعة احتياطية لا تقل عن 20% لاستيعاب إضافات الإدخال/الإخراج المستقبلية وشيخوخة المكونات. يزيد العديد من المتخصصين المخضرمين في الأتمتة هذا الهامش إلى 25% للتركيبات في البيئات القاسية حيث تتجاوز درجات الحرارة المحيطة 50 درجة مئوية. يجب استشارة منحنيات تخفيض مزود الطاقة عند التشغيل بالقرب من الحد الحراري الأعلى. قد يؤدي عدم احتساب تأثيرات الحرارة إلى تقليل السعة الفعالة بنسبة 15 إلى 30%.

تحول من التخطيط التفاعلي إلى التخطيط الاستباقي للطاقة

غالبًا ما يحظى اختيار مزود الطاقة بالاهتمام فقط بعد ظهور المشاكل. يؤدي هذا النهج التفاعلي إلى ترقيات مستعجلة، وإعادة عمل الخزائن، وفترات توقف غير مخططة. يوفر التحول إلى استراتيجية استباقية—حيث يبدأ تقدير الحمل في مرحلة المفهوم—فوائد قابلة للقياس. يقلل من تأخيرات التكليف، ويحسن استقرار النظام، ويمدد عمر المعدات. مع دمج أنظمة الأتمتة المزيد من الحوسبة الطرفية والتحليلات القائمة على الذكاء الاصطناعي، سيزداد الطلب على طاقة نظيفة ومستقرة. إن استثمار الوقت في حسابات الحمل الدقيقة اليوم يمنع الانقطاعات المكلفة غدًا.

الأسئلة المتكررة

س1: هل من المقبول مشاركة مزود طاقة واحد بين اللوحة الخلفية وأجهزة الحقل؟
بينما هو ممكن تقنيًا، غالبًا ما يؤدي دمجهما إلى ضوضاء كهربائية قد تعطل عمليات وحدة التحكم. الممارسة الأفضل هي استخدام مصادر طاقة منفصلة ومعزولة لحلقات الحقل للحفاظ على سلامة الإشارة واستقرار النظام.

س2: ما هي الأعراض التي تشير إلى تحميل زائد على مزود طاقة PLC؟
تشمل العلامات النموذجية إعادة تعيين وحدة المعالجة المركزية غير المتوقعة، أعطال الإدخال/الإخراج المتقطعة، انتهاء مهلات الاتصال، وقراءات جهد أقل من المستويات الاسمية. قد تكشف التصوير الحراري أيضًا عن حرارة مفرطة بالقرب من وحدة مزود الطاقة.

س3: كيف تؤثر درجة الحرارة المحيطة العالية على سعة مزود الطاقة؟
تتبع معظم مزودات الطاقة الصناعية منحنى تخفيض السعة. لكل درجة فوق 50 درجة مئوية، تنخفض قدرة التيار الخارج. في الحاويات ذات التهوية المحدودة، يجب على المهندسين زيادة حجم الوحدة بنسبة 25 إلى 30% للتعويض.

س4: ما هي أدوات البرمجيات التي توفر أكثر الحسابات موثوقية للطاقة؟
تُعرف Siemens TIA Selection Tool وRockwell Integrated Architecture Builder وEcoStruxure Power Design من Schneider Electric بدقتها العالية. تشمل مكتبات وحدات واسعة وتحدد تلقائيًا حالات التحميل الزائد.

س5: ما هو العائد النموذجي على الاستثمار لترقية هندسة الطاقة إلى الحجم المناسب؟
استنادًا إلى دراسات حالة متعددة، حققت المنشآت التي صححت مزودات الطاقة ذات الحجم الصغير عائد استثمار خلال ستة إلى اثني عشر شهرًا من خلال تقليل وقت التوقف، وقلة استبدال المكونات، وتبسيط التوسعات المستقبلية. أبلغ مصنع سيارات عن عائد استثمار بنسبة 340% خلال ثلاث سنوات.
