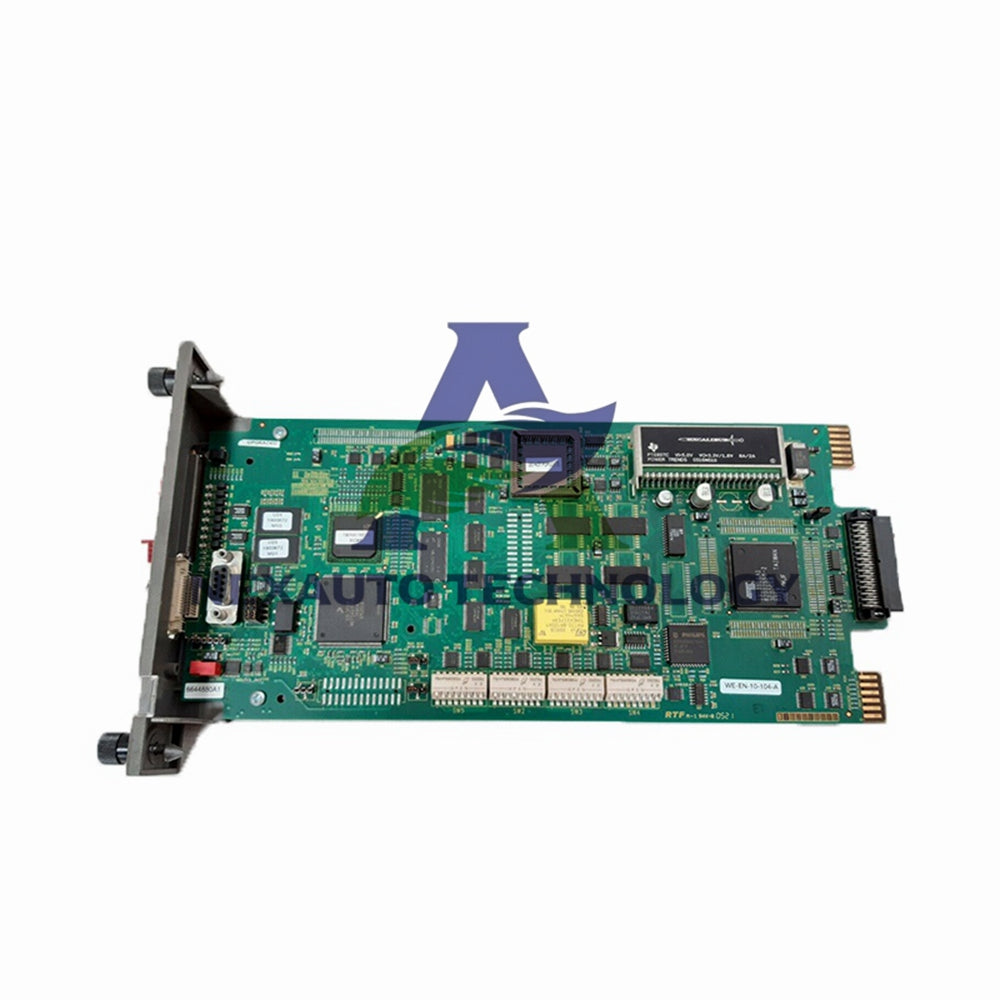

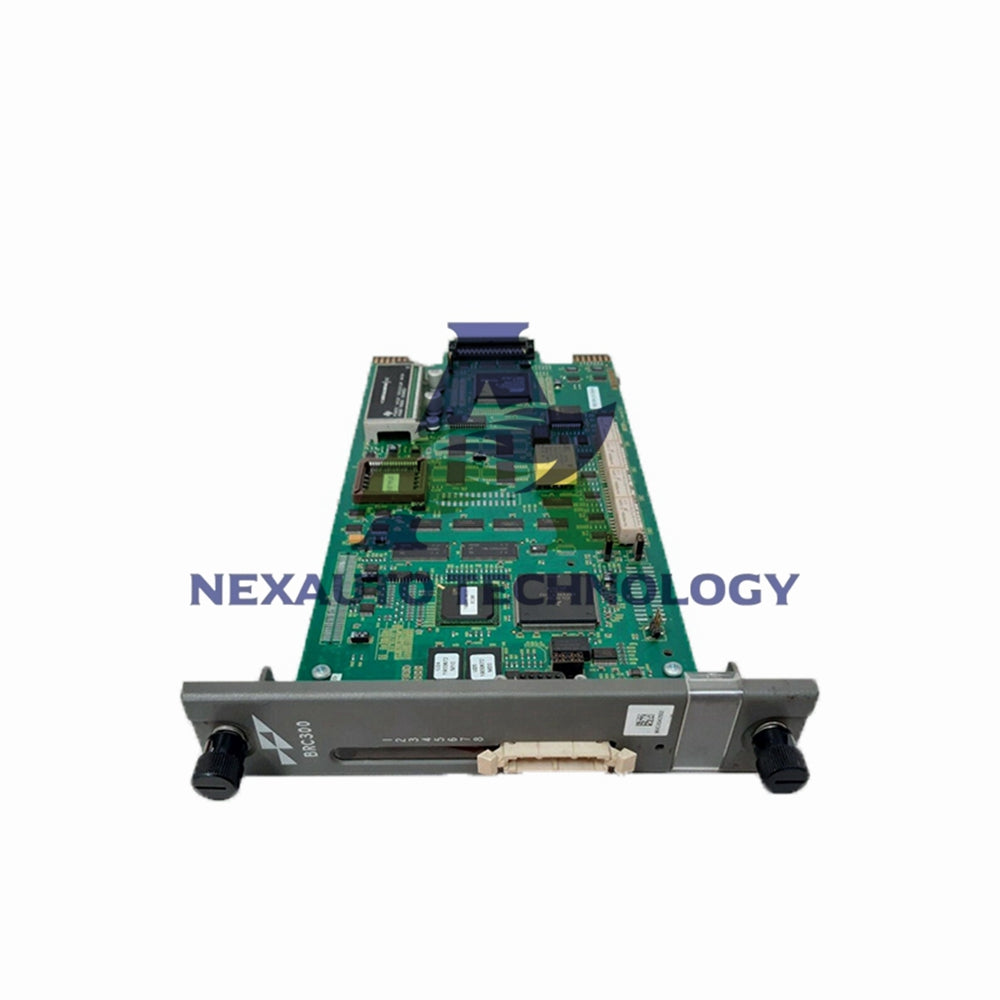

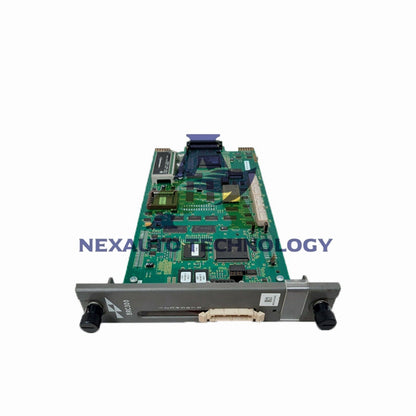

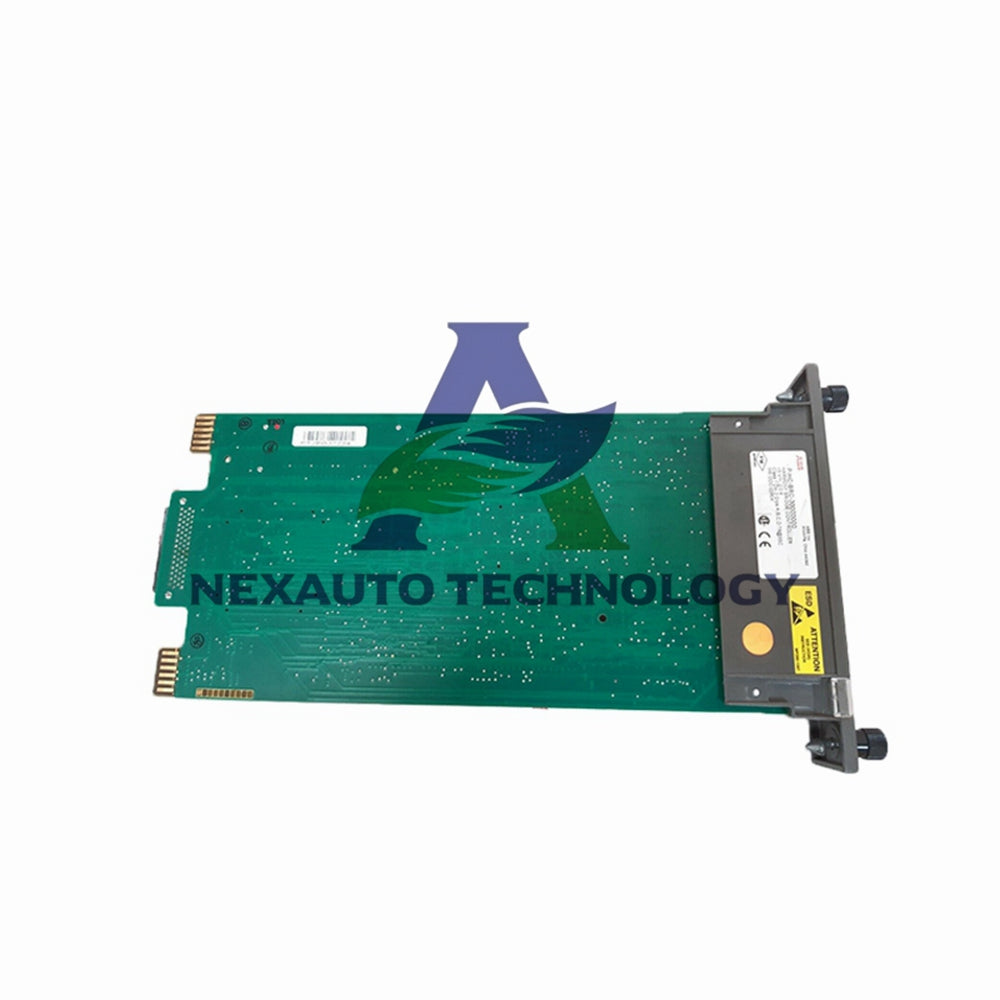

ABB ITCTU11 Infi 90 Bağlantı Bloku 120V

ABB ITCTU11 Infi 90 Bağlantı Bloku – 24 Kanallı Giriş/Çıxış Bağlantısı

ABB ITCTU11 Infi 90 Bağlantı Bloku Bailey Infi 90 sistemləri üçün etibarlı Giriş/Çıxış siqnal bağlantısı təmin edir. Bu blok sahə kabellərini proses nəzarətçilərinə bağlayır. ITCTU11 ABB Bailey paylanmış idarəetmə sistemlərində istifadə üçün hazırlanmışdır. O, analoq və rəqəmsal siqnalların bağlantısı üçün 24 kanalı dəstəkləyir.

Əsas texniki göstəricilər

• Məhsul növü: Infi 90 Giriş/Çıxış siqnalları üçün bağlantı bloku.
• Kanalların sayı: 24 bağlantı nöqtəsi.
• Siqnal gərginliyi: Kanal başına maksimum 120 V AC.
• Cərəyan tutumu: Kanal başına davamlı 2.0 A.
• Qısa müddətli cərəyan: Maksimum 10 ms üçün 5.0 A.
• Müqavimət: Hər bağlantı nöqtəsində <20 mΩ kontakt müqaviməti.
• Dielektrik gücü: 1 dəqiqə üçün 1500 Vrms.
• İzolyasiya müqaviməti: 500 V DC-də >100 MΩ.

Fiziki ölçülər və çəki

• Dərinlik: 108 mm (4.25 düym).
• En: 38 mm (1.50 düym).
• Hündürlük: 218 mm (8.58 düym).
• Təmiz çəki: 0.35 kq (0.77 lbs).
• Quraşdırma: 35 mm DIN relsə quraşdırıla bilər.
• Terminal növü: Vida tipli (28-12 AWG kabel).

Ətraf mühit və iş şəraiti

• İşləmə temperaturu: -40°C-dən +70°C-ə qədər (-40°F-dən +158°F-ə qədər).
• Saxlama temperaturu: -55°C-dən +85°C-ə qədər (-67°F-dən +185°F-ə qədər).
• Nəm: 5%-dən 95%-ə qədər kondensasiya olmadan.
• Yüksəklik: 2000 metrə qədər güc azalmadan.
• Mühafizə sinfi: IP20 (ön tərəf).
• Çirklənmə dərəcəsi: 2 (IEC 60664-1).

Quraşdırma və tənzimləmə təlimatları

• ABB ITCTU11-i standart 35 mm DIN relsə quraşdırın.
• Sahə kabellərini vida tipli terminal bloklarına qoşun.
• Etibarlı bağlantılar üçün 28-12 AWG kabel istifadə edin.
• Terminal vidalarını maksimum 0.5 Nm momentlə sıxın.
• Siqnal kabellərini yüksək gərginlikli enerji kabellərindən uzaq yönəldin.
• Hər bağlantı nöqtəsini asan tanıma üçün etiketləyin.
• Bütün bağlantılar tamamlandıqdan sonra davamlılığı yoxlayın.

Qablaşdırma məzmunu

• Bir ədəd ABB ITCTU11 Infi 90 Bağlantı Bloku.
• DIN rels quraşdırma klipləri (əvvəlcədən quraşdırılmış).
• Terminal vida konnektorları (24 mövqe).
• Tanıma etiket zolağı.
• Əsas quraşdırma bələdçisi.

Çatdırılma variantları

• Biz FedEx, UPS və ya DHL vasitəsilə dünya üzrə göndəriş edirik.
• Hər sifariş üçün izləmə və sığorta daxildir.
• Ekspress çatdırılma adətən 2-5 iş günü ərzində çatır.

Tez-tez verilən suallar

• ITCTU11 hansı sistemlərdə istifadə olunur?
  ITCTU11 ABB Bailey Infi 90 paylanmış idarəetmə sistemləri ilə işləyir.
• Bu blok neçə bağlantını dəstəkləyir?
  Hər blok üçün 24 bağlantı nöqtəsi təmin edirik.
• Maksimum kabel ölçüsü nədir?
  28-12 AWG çoxlu və ya bərk mis kabel qəbul edirik.
• Bu bloku şaquli quraşdıra bilərəmmi?
  Bəli, onu DIN rels üzərində şaquli və ya üfüqi quraşdıra bilərsiniz.
• Bu blok 24 V DC siqnalları ilə uyğundurmu?
  Bəli, həm AC, həm də DC siqnallar üçün 120 V-a qədər işləyir.
• Quraşdırma üçün xüsusi alətlər lazımdır?
  Standart 3.5 mm düz başlı tornavida kifayətdir.
