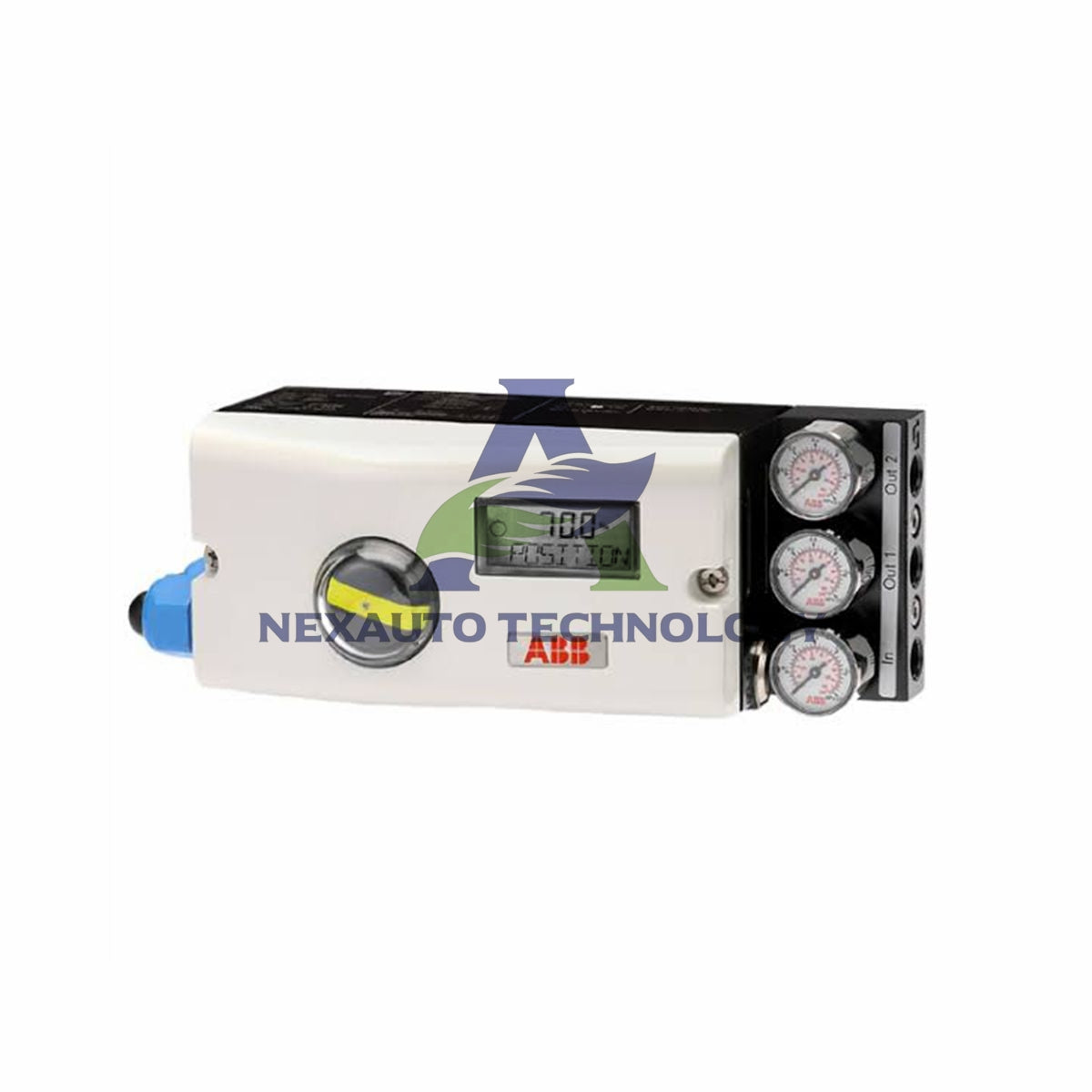

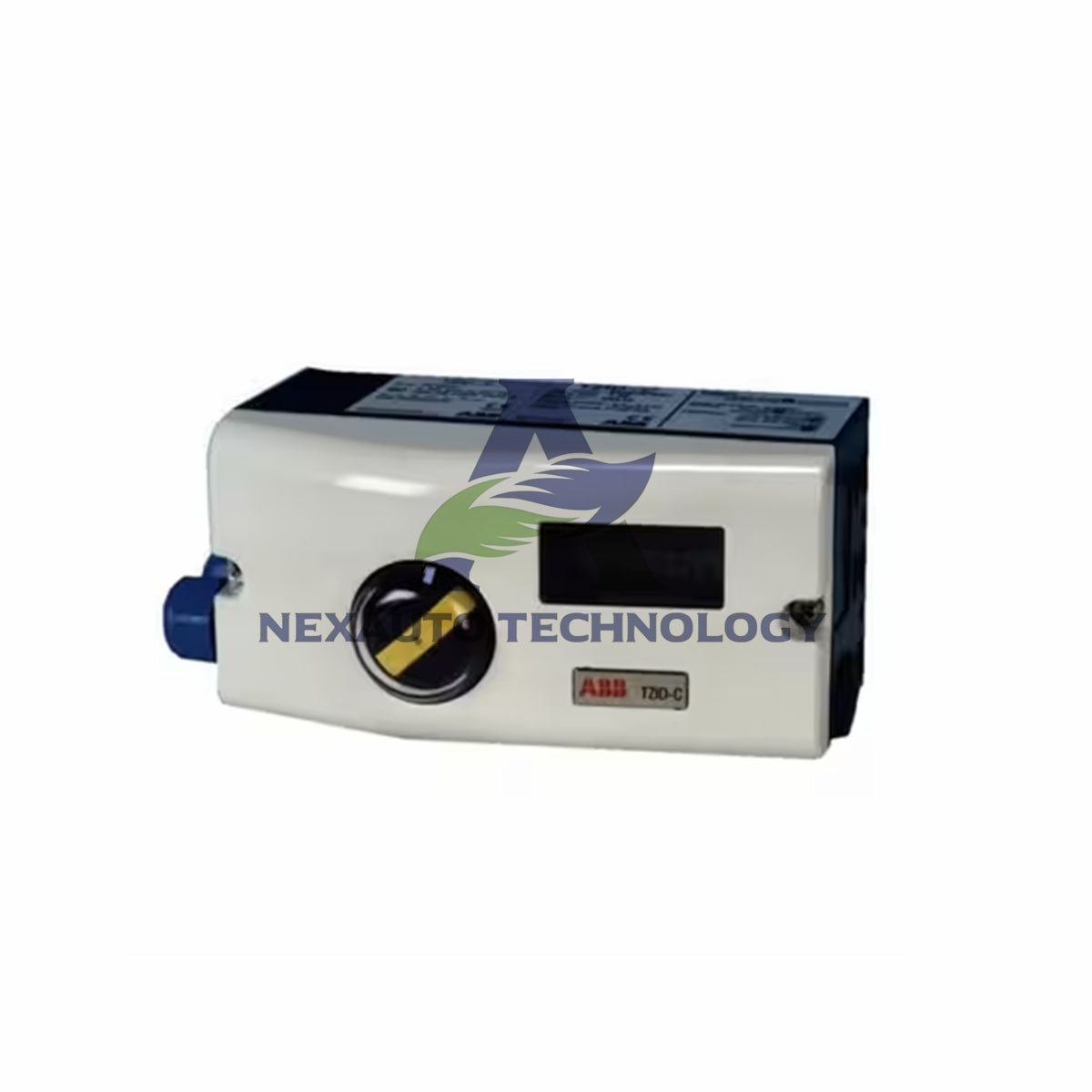

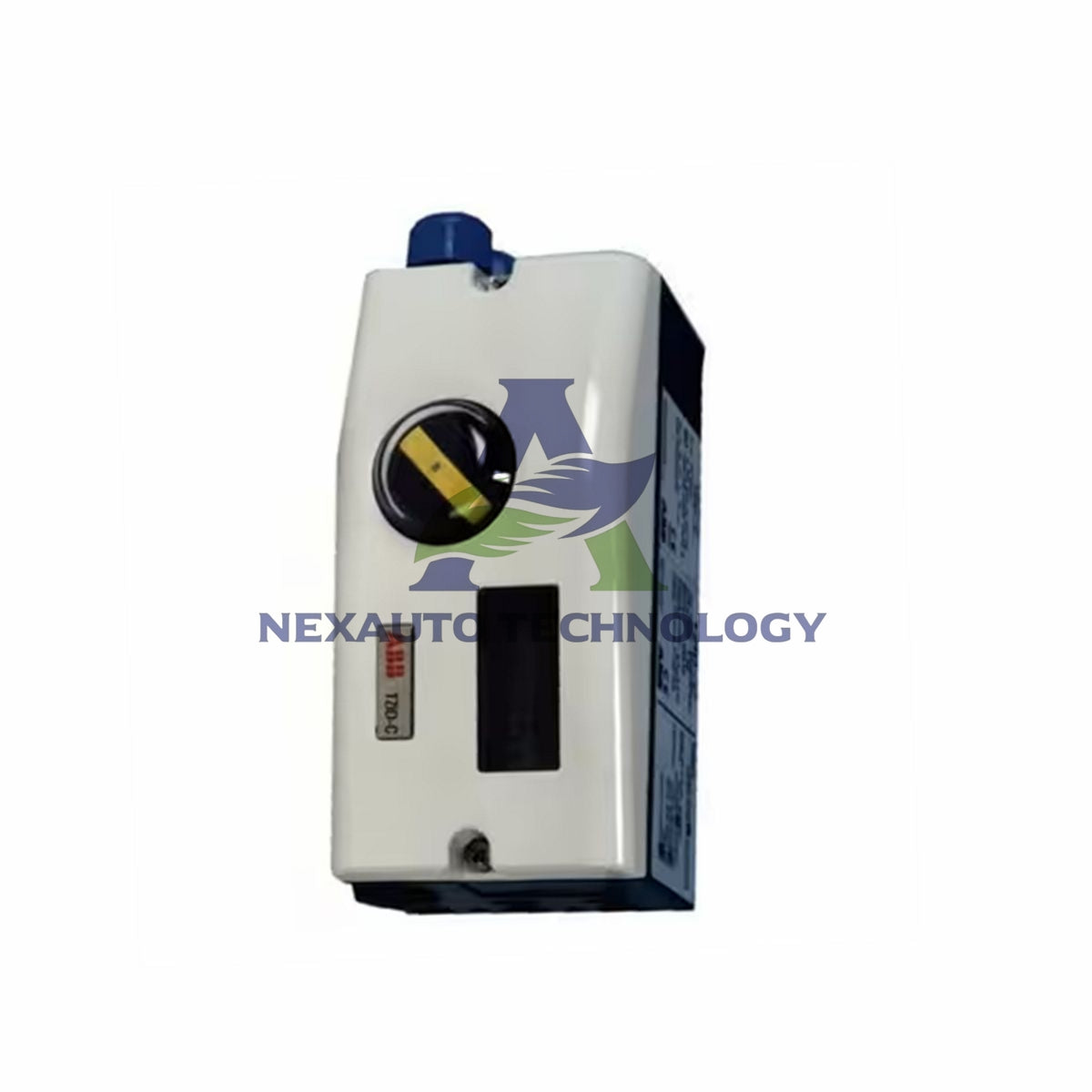

ABB V18345-1010251001 TZIDC-120 klapan mövqeləndiricisi

ABB V18345-1010251001 TZIDC-120 Ağıllı Klapan Pozisioneri

Əsas Texniki Xüsusiyyətlər

• Brend: ABB
• Model: V18345-1010251001
• Seriya: TZIDC-120
• Məhsul növü: İndikator və idarəetmə paneli olan ağıllı pozisioner
• Giriş siqnalı: LKS adapter konnektor ştekeri ilə iki naqilli 4...20 mA
• Partlayışdan mühafizə: Yoxdur
• Çıxış funksiyası: Tək təsirli, nasazlıq zamanı sabitləşmə
• Qoşulmalar: Kabel yivı M20 x 1.5; hava borusu yivi 1/4-18 NPT
• Opsional modul: Ştekerlə qoşulan analoq mövqe əks əlaqəsi, siqnal diapazonu 4...20 mA
• Rəqəmsal mövqe əks əlaqəsi dəsti: Yoxdur
• Konstruksiya: Standart lak örtüyü və kodlaşdırma
• Korpus: Laklanmış alüminium, IP 65 (NEMA 4X)
• Montaj: DIN/IEC 534 / NAMUR standartlarına uyğun xətti icra mexanizmləri və ya VDI/VDE 3845 standartlarına uyğun fırlanan icra mexanizmləri; inteqral montaja hazır
• Təchizat təzyiqi: 1.4...6 bar (20...90 psi)
• Hava sərfi: Təchizat təzyiqindən asılı olmayaraq < 0.03 kq/saat / 0.015 scfm

İşləmə və İdarəetmə Xüsusiyyətləri

• Çıxış 1-in artması: Artan 0...100% siqnalı OUT 1 çıxış təzyiqini artırır.
• Çıxış 1-in azalması: Artan 0...100% siqnalı OUT 1 çıxış təzyiqini azaldır.
• Birbaşa təsir (siqnal): 4...20 mA siqnalı 0...100% mövqeyə uyğundur.
• Əks təsir (siqnal): 20...4 mA siqnalı 0...100% mövqeyə uyğundur.
• Xarakteristika əyrisi: Xətti, 1:25 və ya 1:50, yaxud 25:1 və ya 50:1 bərabər faizli; 20 istinad nöqtəsi ilə sərbəst konfiqurasiya edilə bilər.
• Xarakteristika sapması: ≤ 0.5%
• Tolerans zolağı: 0.3...10%, tənzimlənə bilən
• Ölü zona: 0.1...10%, tənzimlənə bilən
• Ayırdetmə qabiliyyəti (A/D çevrilməsi): > 4000 addım
• Nümunələmə tezliyi: 20 ms
• Mühit temperaturunun təsiri: Hər 10 °C dəyişmə üçün ≤ 0.5%
• Titrəyişin təsiri: 10 g və 80 Hz-ə qədər ≤ ± 1%
• Seysmik tələblər: Güclü və ən güclü zəlzələlər üçün DIN/IEC 68-3-3 III sinfin tələblərinə uyğundur
• Montaj istiqamətinin təsiri: Təsiri yoxdur

Tez-tez verilən suallar

• S: V18345-1010251001 modelinin giriş siqnalı diapazonu nədir?
  C: Qurğu LKS adapter konnektor ştekeri ilə iki naqilli 4...20 mA siqnalını qəbul edir.
• S: Bu pozisioner həm xətti, həm də fırlanan icra mexanizmlərini dəstəkləyirmi?
  C: Bəli, DIN/IEC 534 / NAMUR standartlarına uyğun xətti və VDI/VDE 3845 standartlarına uyğun fırlanan icra mexanizmlərinə quraşdırılır.
• S: Təchizat təzyiqi diapazonu nədir?
  C: Təchizat təzyiqi diapazonu 1.4...6 bar-dır (20...90 psi); icra mexanizminin maksimal təzyiqi aşılmamalıdır.
• S: Elektrik enerjisi kəsildikdə nə baş verir?
  C: Tək təsirli çıxış nasazlıq zamanı sabitləşməni təmin edir və icra mexanizmi son mövqeyini saxlayır.
• S: A/D çevrilməsinin ayırdetmə qabiliyyəti nə qədərdir?
  C: Klapanın dəqiq mövqeləndirilməsi üçün ayırdetmə qabiliyyəti 4000 addımdan çoxdur.
• S: Analoq mövqe əks əlaqəsi modulu komplektə daxildirmi?
  C: Bəli, bu konfiqurasiyaya 4...20 mA siqnal diapazonlu ştekerlə qoşulan analoq mövqe əks əlaqəsi modulu daxildir.
• S: Kabel və hava borusu yivlərinin ölçüləri hansılardır?
  C: Kabel yivi M20 x 1.5, hava borusu yivi isə 1/4-18 NPT-dir.
• S: Titrəyiş pozisionerə necə təsir edir?
  C: Titrəyişin təsiri 10 g və 80 Hz-ə qədər ± 1% həddində qalır.
• S: Çatdırılma nə qədər vaxt aparır?
  C: Sifarişləri 5 gün ərzində göndəririk və çatdırılma üçün FedEx, UPS və ya DHL-dən istifadə edirik.
