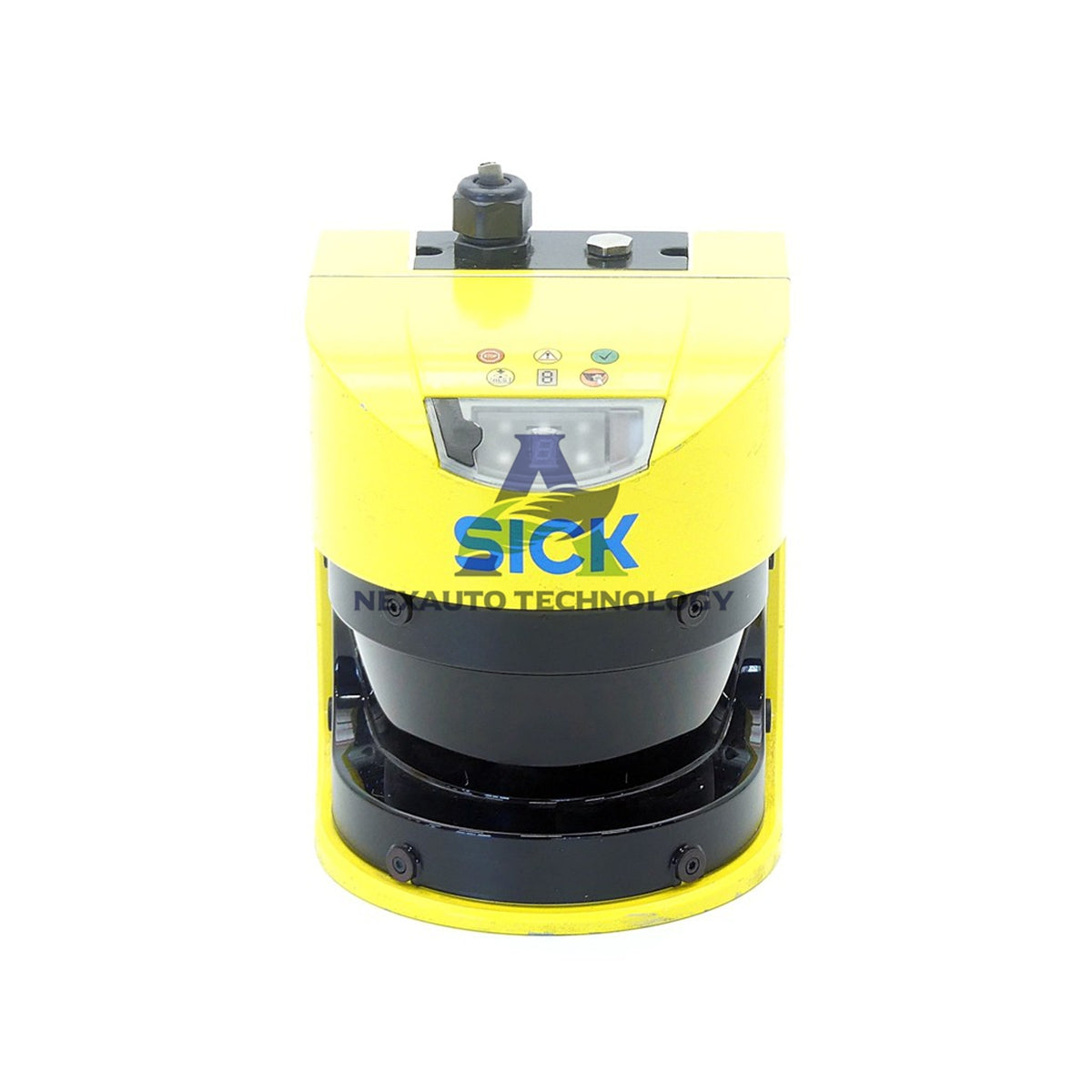

S30A-4011CA SICK S3000 Advanced təhlükəsizlik lazer skaneri

SICK S30A-4011CA təhlükəsizlik lazer skaneri – S3000 Advanced seriyası

Texniki xüsusiyyətlər

• Brend: SICK
• Model: S30A-4011CA
• Seriya: S3000 Advanced
• Növ: Təhlükəsizlik lazer skaneri, sistem ştekeri olmayan sensor
• Tətbiq sahəsi: Daxili məkan
• Qoruyucu sahənin diapazonu: 4 m
• Xəbərdarlıq sahəsinin diapazonu: 49 m (20 % əks etdirmə qabiliyyətində 20 m)
• Məsafəölçmə diapazonu: 0 m-dən 49 m-ə qədər
• Skan bucağı: 190°
• Ayırdetmə qabiliyyəti: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (konfiqurasiya edilə bilər)
• Bucaq ayırdetmə qabiliyyəti: 0.5°, 0.25° (diapazon və ayırdetmə qabiliyyətindən asılı olaraq)
• Cavab müddəti: 60 ms
• Qoruyucu sahə əlavəsi: 100 mm
• Qidalanma gərginliyi: 24 V DC (16.8 V DC-dən 28.8 V DC-ə qədər)
• Enerji sərfiyyatı: 0.8 A-dan 2.3 A-ə qədər
• Birləşmə: M12 5 pinli erkək birləşdirici
• Korpusun materialı: Təzyiqlə tökülmüş alüminium, RAL 1021 sarı
• Ön ekran: Cızıqlara davamlı örtüklü polikarbonat
• Ölçülər (E x H x D): 155 mm x 185 mm x 160 mm
• Çəki: 3.3 kg

Təhlükəsizliklə bağlı parametrlər

• Növ: Type 3 (IEC 61496)
• Təhlükəsizlik bütövlüyü səviyyəsi: SIL 2 (IEC 61508)
• Kateqoriya: Category 3 (EN ISO 13849)
• Performans səviyyəsi: PL d (EN ISO 13849)
• PFHD: 8.0 × 10⁻⁸
• Xidmət müddəti (TM): 20 il (EN ISO 13849)
• Nasazlıq zamanı təhlükəsiz vəziyyət: OSSD çıxışlarından ən azı biri OFF vəziyyətində qalır
• Mühafizə sinfi: II (EN 50178)

Sahə dəstləri və çıxışlar

• Skaner 4 sahə dəsti üzrə üçlü və ikili sahə dəstlərini dəstəkləyir.
• Çevik zona idarəetməsi üçün 12 sahəni və 4 monitorinq vəziyyətini əhatə edir.
• Eyni vaxtda 4 qoruyucu sahəyədək monitorinq edir.
• İki OSSD çıxışı maşının təhlükəsiz şəkildə dayandırılması üçün hər biri 500 mA cərəyan verir.
• Üç tətbiq diaqnostikası çıxışının hər biri 100 mA cərəyan verir.
• Nümunələmə sayı 2-dən 16-ya qədərdir və konfiqurasiya edilə bilər.
• Avtomatik sıfırlama gecikməsi 2 s-dən 60 s-yə qədərdir və konfiqurasiya edilə bilər.

Ətraf mühit və lazer məlumatları

• Korpusun mühafizə dərəcəsi: IP65 (EN 60529)
• İşləmə zamanı ətraf mühitin temperaturu: –10 °C-dən +50 °C-yə qədər
• Saxlama temperaturu: –25 °C-dən +50 °C-yə qədər
• Titrəməyə davamlılıq: IEC 60068-2-6, IEC 60068-2-64, IEC 61496-3, Class 5M1
• Zərbəyə davamlılıq: IEC 60068-2-27, IEC 61496-3, Class 5M1
• Davamlı zərbə: 50 m/s², 11 ms və 100 m/s², 16 ms
• İşıq mənbəyinin növü: İmpuls lazer diodu, dalğa uzunluğu 905 nm
• Lazer sinfi: Class 1 (IEC 60825-1, 21 CFR 1040.10/1040.11)
• Aşkarlana bilən əks etdirmə əmsalı: 1.8 %-dən > 1,000 %-ə qədər, reflektorlar

Quraşdırma təlimatı

• Təzyiqlə tökülmüş alüminium korpusu tələb olunan skan hündürlüyündə, daxili məkanda möhkəm səthə quraşdırın.
• M12 5 pinli erkək birləşdiricini sistem ştekerinə və maşının idarəetmə şkafına qoşun.
• 16.8 V-dan 28.8 V-a qədər diapazonda 24 V DC qidalanma təmin edin.
• Ayırdetmə qabiliyyətini, sahə dəstlərini və monitorinq vəziyyətlərini SICK konfiqurasiya proqramı ilə təyin edin.
• 190° skan bucağını elə istiqamətləndirin ki, qoruyucu və xəbərdarlıq zonaları tam əhatə olunsun.
• Quraşdırmadan sonra IP65 kipliyini və cızıqlara davamlı ön ekranı yoxlayın.

Qablaşdırma dəsti

• 1 × SICK S30A-4011CA təhlükəsizlik lazer skaneri (sistem ştekeri olmayan sensor)
• 1 × M12 5 pinli erkək birləşdirici
• 1 × Qoruyucu qablaşdırma
• 1 × Sürətli başlama təlimatı

Çatdırılma və dəstək

• FedEx, UPS və DHL vasitəsilə dünya üzrə çatdırılma edirik.
• Sifariş təsdiqləndikdən sonra anbarda olan məhsulları 5 iş günü ərzində göndəririk.
• Standart qaytarma siyasətimizə uyğun olaraq 30 gün ərzində məhsulun qaytarılmasını dəstəkləyirik.
• Bütün cihazlar tamamilə yeni və orijinaldır.

Tez-tez verilən suallar

• S: S30A-4011CA modelinin qoruyucu sahə diapazonu nə qədərdir?
  C: Qoruyucu sahənin diapazonu 4 m-dir. Xəbərdarlıq sahəsinin diapazonu 49 m, 20 % əks etdirmə qabiliyyətində isə 20 m-dir.
• S: Eyni vaxtda neçə qoruyucu sahəyə nəzarət edə bilər?
  C: Eyni vaxtda 4 qoruyucu sahəyədək monitorinq edir.
• S: Skaner sistem ştekeri ilə birlikdə verilir?
  C: Xeyr. Bu model sistem ştekeri olmayan sensor kimi göndərilir və M12 5 pinli erkək birləşdiricidən istifadə edir.
• S: Cihaz hansı təhlükəsizlik səviyyəsinə cavab verir?
  C: Type 3 (IEC 61496), SIL 2 (IEC 61508), Category 3 və PL d (EN ISO 13849) tələblərinə cavab verir.
• S: OSSD çıxışları hansı cərəyanı verir?
  C: İki OSSD çıxışının hər biri 500 mA cərəyan verir. Üç diaqnostika çıxışının hər biri 100 mA cərəyan verir.
• S: Cavab müddəti nə qədərdir?
  C: Cavab müddəti 60 ms-dir.
• S: Ətraf mühit temperaturunun hədləri hansılardır?
  C: İşləmə temperaturu diapazonu –10 °C-dən +50 °C-yə qədərdir. Saxlama temperaturu diapazonu –25 °C-dən +50 °C-yə qədərdir.
• S: Ön ekran cızıqlardan qorunur?
  C: Bəli. Polikarbonat ön ekranın xarici səthi cızıqlara davamlı örtüklə qorunur.
