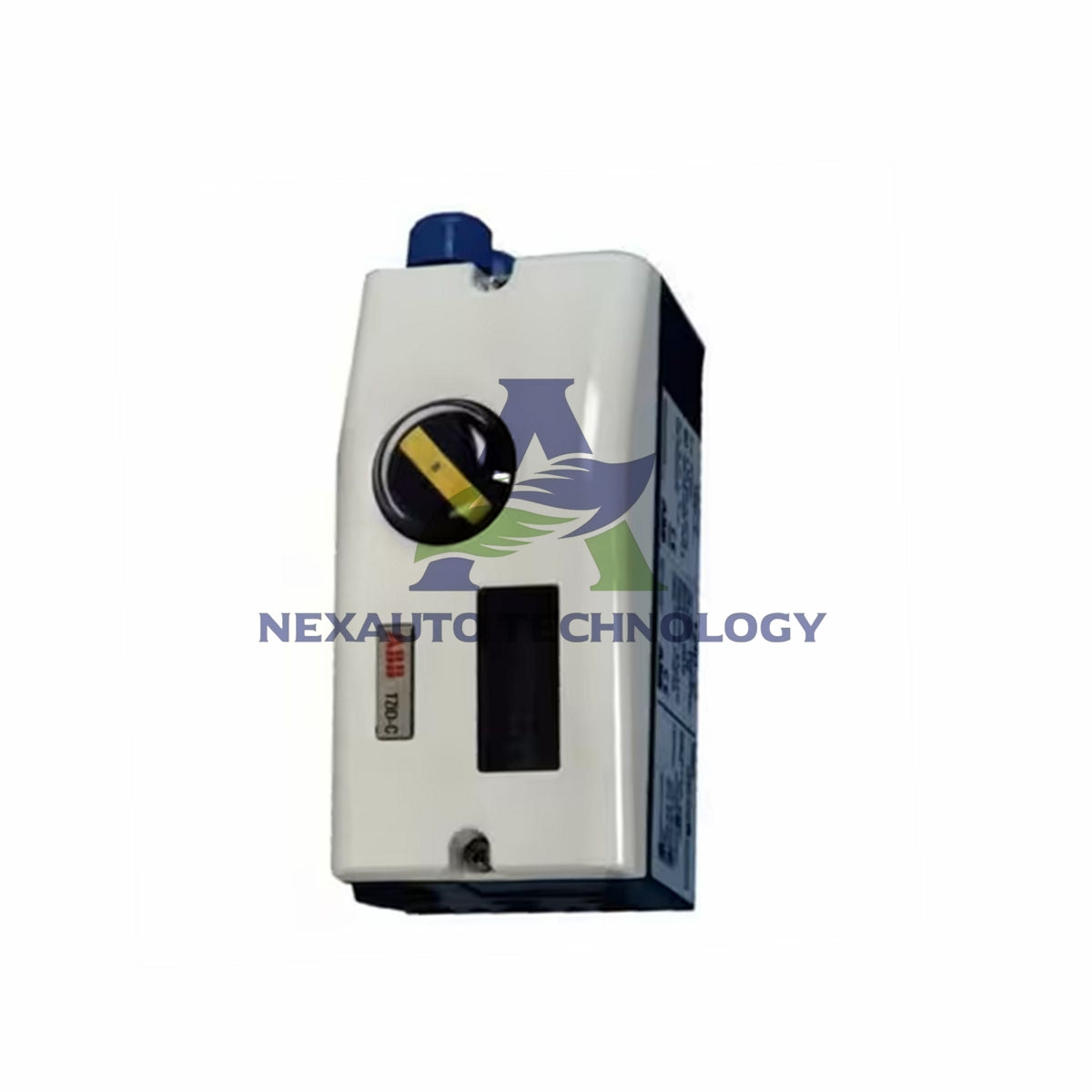

V18345-1010221001 ABB TZIDC-120 klapan pozisioneri

V18345-1010221001 ABB Klapan Mövqeləndiricisi – TZIDC-120 İntellektual Mövqeləndirici

Əsas Texniki Spesifikasiyalar

• Brend: ABB
• Model: V18345-1010221001
• Seriya: TZIDC-120
• Məhsul növü: Klapan mövqeləndiricisi
• Giriş siqnalı: 4–20 mA, iki naqilli texnologiya
• Nominal diapazon: 4–20 mA, 20%-dən 100%-dək bölünmüş diapazonla
• Maksimum giriş: 30 V DC-də 25 mA
• Minimum giriş: Analoq əks əlaqə olmadan 3,4 mA, analoq əks əlaqə ilə 3,5 mA
• Başlanğıc nöqtəsi: 3,8 mA
• 20 mA-da yük gərginliyi: Partlayışdan mühafizə olmadan 8,7 V DC, öz-özünə təhlükəsiz cihazlar üçün 9,7 V DC
• 20 mA-da impedans: Partlayışdan mühafizə olmadan 435 om, öz-özünə təhlükəsiz cihazlar üçün 485 om
• Rəqəmsal giriş: 24 V DC idarəetmə gərginliyi (12–30 V DC), məntiqi “0” 0–10 V DC-də, məntiqi “1” 12–30 V DC-də
• Rəqəmsal çıxış: DIN 19234 / NAMUR standartlarına uyğundur, qidalanma gərginliyi 5–11 V DC
• Çıxış diapazonu: 0–6 bar (0–90 psi)
• 1,4 bar-da hava sərfi: 5,0 kq/saat = 3,9 Nm³/saat = 2,3 scfm
• 6 bar-da hava sərfi: 13 kq/saat = 10 Nm³/saat = 6,0 scfm (gücləndirici sifariş əsasında mövcuddur)
• Çıxış funksiyası: Tək və ya iki tərəfli təsirli; elektrik enerjisi kəsildikdə aktuatorun havasını boşaldır və ya onu bloklayır
• Söndürmə dəyərləri: 0% son mövqeyi = 0–45%, 100% son mövqeyi = 55–100%
• Partlayışdan mühafizə: Partlayışdan mühafizəsiz
• Birləşmələr: Kabel yivi 1/2-14 NPT, hava borusu yivi 1/4-18 NPT
• Opsional modul: Taxılan analoq mövqe əks əlaqəsi (4–20 mA)
• Korpus: Laklanmış alüminium korpus, IP 65 (NEMA 4X)
• Montaj: DIN/IEC 534 / NAMUR üzrə xətti aktuatorlar, VDI/VDE 3845 üzrə fırlanan aktuatorlar, inteqral montaja hazır
• Konstruksiya: Standart lak örtüyü və kodlaşdırma

İş Göstəriciləri və Ətraf Mühitə Davamlılıq

• Mövqeləndirici 4–20 mA giriş siqnalı və aşağı minimum cərəyan sərfi ilə sabit idarəetmə təmin edir.
• Nominal diapazonun 20%-dən 100%-dək bölünmüş diapazon konfiqurasiyasını dəstəkləyir.
• IP 65 / NEMA 4X alüminium korpus toza, su püskürməsinə və sərt sənaye şəraitinə davamlıdır.
• Rəqəmsal giriş və çıxış dövrələri etibarlı siqnal mübadiləsi üçün NAMUR məntiqinə uyğundur.
• Çıxış mərhələsi donma rejimli tək və ya iki tərəfli təsirli aktuatorlarla işləyir.
• 6 bar qidalanma təzyiqində hava sərfi 13 kq/saat-a çatır və aktuatorun sürətli reaksiyasını təmin edir.

Quraşdırma Təlimatı

• Mövqeləndiricini DIN/IEC 534 / NAMUR üzrə xətti aktuatorlara və ya VDI/VDE 3845 üzrə fırlanan aktuatorlara quraşdırın.
• Aktuator interfeysi birbaşa birləşməyə imkan verdikdə inteqral montaj seçimindən istifadə edin.
• Hava borusunu 1/4-18 NPT yivlə, kabeli isə 1/2-14 NPT yivlə birləşdirin.
• İki naqilli girişi 4–20 mA dövrəsinə qoşun və maksimum 30 V DC həddinə riayət edin.
• Tətbiqdə 4–20 mA siqnalının yalnız bir hissəsindən istifadə olunursa, bölünmüş diapazonu təyin edin.
• İdarəetmə dövrəsini istismara verməzdən əvvəl çıxışın donma rejimində işləməsini yoxlayın.

Qablaşdırmanın Tərkibi

• 1 × ABB V18345-1010221001 TZIDC-120 klapan mövqeləndiricisi
• 1 × Analoq mövqe əks əlaqəsi üçün taxılan modul
• 1 × Xətti və ya fırlanan aktuator üçün montaj dəsti
• 1 × Sürətli başlanğıc təlimatı
• 1 × Qoruyucu qablaşdırma

Çatdırılma və Dəstək

• FedEx, UPS və DHL vasitəsilə əksər beynəlxalq istiqamətlərə göndəriş edirik.
• Məhsul stokda mövcuddur və sifariş təsdiqindən sonra 5 gün ərzində göndərilir.
• Uyğun məhsullar üçün 30 günlük geri qaytarma imkanını dəstəkləyirik.
• Bütün cihazlar tamamilə yeni və orijinaldır.

Tez-tez Verilən Suallar

• S: V18345-1010221001 modelinin giriş siqnalı diapazonu nədir?
  C: Bu model nominal diapazonu 4–20 mA olan iki naqilli 4–20 mA girişdən istifadə edir.
• S: Bu mövqeləndirici bölünmüş diapazon rejimini dəstəkləyirmi?
  C: Bəli, nominal diapazonun 20%-dən 100%-dək bölünmüş diapazonu konfiqurasiya edə bilərsiniz.
• S: Hava çıxışının diapazonu nədir?
  C: Çıxış diapazonu 0–6 bar-dır və bu, 0–90 psi-yə bərabərdir.
• S: Ondan həm xətti, həm də fırlanan aktuatorlarla istifadə edə bilərəmmi?
  C: Bəli, DIN/IEC 534 / NAMUR üzrə xətti aktuatorlara və VDI/VDE 3845 üzrə fırlanan aktuatorlara quraşdırılır.
• S: Elektrik enerjisi kəsildikdə nə baş verir?
  C: Tək tərəfli təsirli çıxışda donma rejimi aktivləşir və aktuator son mövqeyini saxlayır.
• S: Hava və kabel birləşmələrinin yivləri hansılardır?
  C: Hava borusu üçün 1/4-18 NPT, kabel üçün isə 1/2-14 NPT istifadə olunur.
• S: Analoq mövqe əks əlaqəsi dəstə daxildirmi?
  C: Bəli, opsional modul 4–20 mA siqnal diapazonu ilə analoq mövqe əks əlaqəsi təmin edir.
• S: Göndərişi nə qədər tez edirsiniz?
  C: Məhsulu stokda saxlayırıq və DHL, FedEx və ya UPS vasitəsilə 5 gün ərzində göndəririk.
