V18345-1010551001 ABB TZIDC-120 klapan pozisioneri

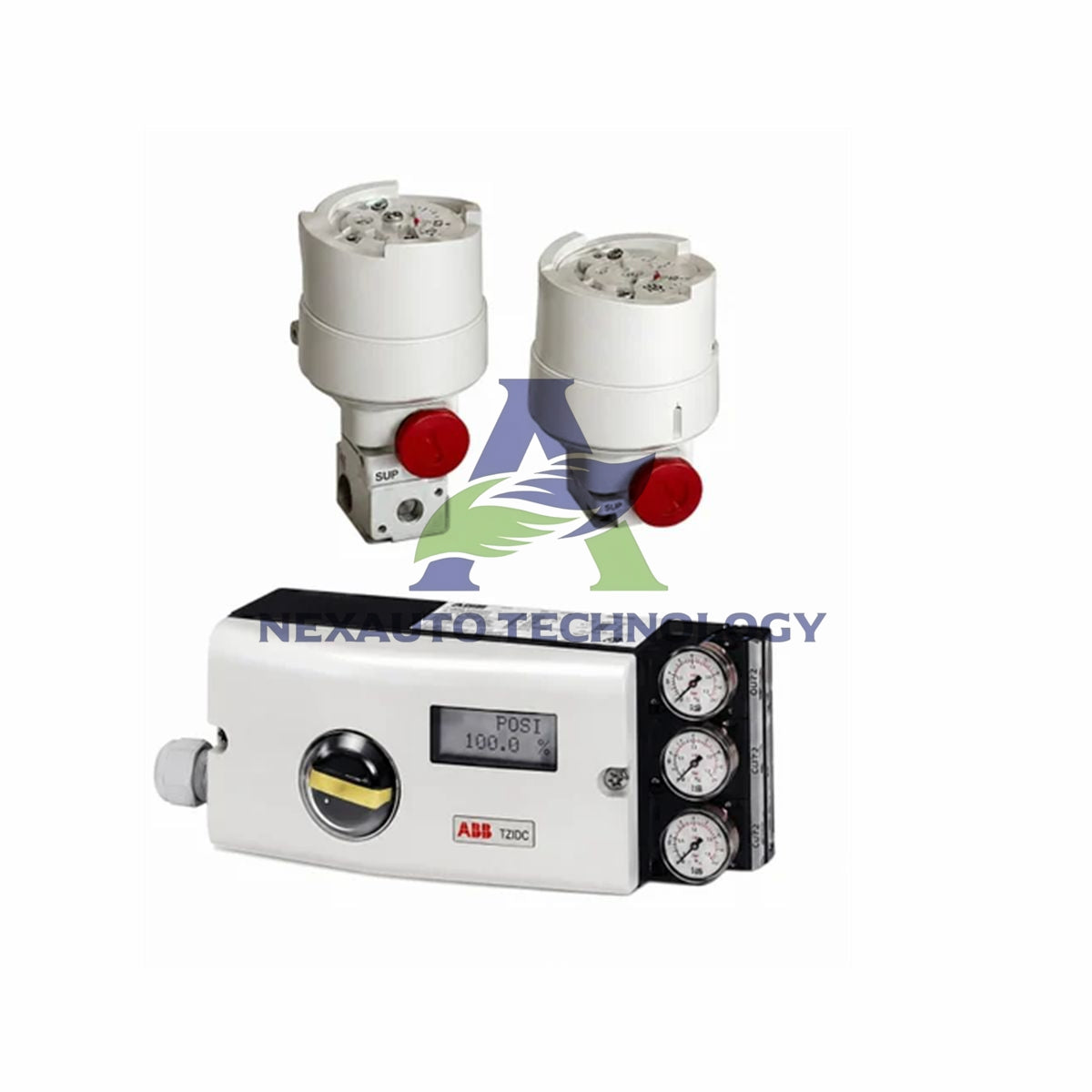

ABB V18345-1010551001 TZIDC-120 Ağıllı Klapan Pozisioneri

Əsas Texniki Xüsusiyyətlər

• Brend: ABB
• Model: V18345-1010551001
• Seriya: TZIDC-120
• Məhsul növü: Ağıllı pozisioner
• Giriş siqnalı: LKS adapter konnektoru ilə iki naqilli 4...20 mA
• Nominal diapazon: 4...20 mA, 20%–100% arasında tənzimlənə bilən bölünmüş diapazon
• Maksimum giriş: 25 mA / 30 V
• Minimum giriş: Analoq mövqe əks-əlaqəsi olmadan 3.4 mA, analoq mövqe əks-əlaqəsi ilə 3.5 mA
• Başlanğıc nöqtəsi: 3.8 mA
• 20 mA-da yük gərginliyi: partlayışdan mühafizəsiz 8.7 V DC, daxili təhlükəsizlikli cihaz üçün 9.7 V DC
• 20 mA-da impedans: Partlayışdan mühafizəsiz 435 om, daxili təhlükəsizlikli cihaz üçün 485 om
• Rəqəmsal giriş: 24 V DC idarəetmə gərginliyi, məntiqi "1" üçün 12...30 V DC, məntiqi "0" üçün 0...10 V DC, maks. 4 mA
• Rəqəmsal çıxış: DIN 19234/NAMUR-a uyğun idarəetmə dövrəsi, 5...11 V DC qidalanma, məntiqi "0" üçün <1.0 mA, məntiqi "1" üçün >2.0 mA
• Çıxış diapazonu: 0...6 bar (0...90 psi)
• 1.4 bar-da hava sərfi: 5.0 kq/saat = 3.9 Nm3/saat = 2.3 scfm
• 6 bar-da hava sərfi: 13 kq/saat = 10 Nm3/saat = 6.0 scfm (gücləndirici sifarişlə)
• Çıxış funksiyası: Tək və ya iki təsirli aktuatorlar, elektrik enerjisi kəsildikdə havanın buraxılması və ya bloklanması
• Söndürmə dəyərləri: 0% son mövqe = 0...45%, 100% son mövqe = 55...100%
• Partlayışdan mühafizə: Yoxdur
• Birləşmələr: Kabel yivi M20 x 1.5; hava borusu yivi 1/4-18 NPT
• Opsional modul: Taxılan analoq mövqe əks-əlaqəsi, siqnal diapazonu 4...20 mA
• Korpus: Laklanmış alüminium, IP 65 (NEMA 4X)
• Montaj: DIN/IEC 534 / NAMUR üzrə xətti aktuatorlar və ya VDI/VDE 3845 üzrə fırlanan aktuatorlar, inteqral montaja hazır
• Konstruksiya: Standart lak örtüyü və kodlaşdırma

Performans və Ətraf Mühit İmkanları

• Pozisioner dəqiq klapan idarəetməsi üçün yüksək ayırdetmə qabiliyyəti və sabit xəttilik təmin edir.
• Sənaye mühitlərində geniş temperatur diapazonu boyunca etibarlı performansı qoruyur.
• IP 65 / NEMA 4X korpus toza, suya və sərt istehsalat şəraitinə davamlıdır.
• İki naqilli texnologiya naqillərin mürəkkəbliyini azaldır və siqnal bütövlüyünü yaxşılaşdırır.
• Analoq mövqe əks-əlaqəsi modulu klapanın mövqeyi barədə real vaxt məlumatı təmin edir.
• Rəqəmsal giriş və çıxış NAMUR-a uyğun idarəetmə dövrələrini dəstəkləyir.
• Enerji kəsildikdə fail-freeze çıxışı aktuatoru son mövqeyində saxlayır.
• Bölünmüş diapazon konfiqurasiyası mövcud idarəetmə dövrələrinə çevik inteqrasiyaya imkan verir.

Quraşdırma Təlimatı

• Pozisioneri DIN/IEC 534 / NAMUR standartlarına uyğun olaraq birbaşa xətti aktuatorlara quraşdırın.
• Fırlanan aktuatorlar üçün möhkəm birləşmə məqsədilə VDI/VDE 3845 interfeysindən istifadə edin.
• 4...20 mA iki naqilli girişi LKS adapter fişindən istifadə edərək qoşun.
• Birləşmələr üçün M20 x 1.5 kabel yivindən və 1/4-18 NPT hava borusu yivindən istifadə edin.
• Təhlükəsiz istismar üçün qidalanma təzyiqinin 0...6 bar (0...90 psi) aralığında qalmasını yoxlayın.
• İstismara verməzdən əvvəl söndürmə dəyərlərini yoxlayın və son mövqeləri konfiqurasiya edin.
• Analoq mövqe əks-əlaqəsi siqnalının diapazonunun idarəetmə sisteminizə uyğun olduğunu təsdiqləyin.
• Elektrik enerjisinin kəsilməsini imitasiya edərək fail-freeze funksiyasını sınaqdan keçirin.

Qablaşdırma Siyahısı

• 1 x ABB V18345-1010551001 Ağıllı Klapan Pozisioneri
• 1 x Analoq mövqe əks-əlaqəsi üçün taxılan modul
• 1 x Xətti və ya fırlanan aktuatorlar üçün montaj dəsti
• 1 x LKS adapter konnektoru
• 1 x Məhsul sənədləri dəsti

Çatdırılma və Dəstək

• Dünya üzrə FedEx, UPS və DHL vasitəsilə göndəririk.
• Sifarişlər ödəniş təsdiqləndikdən sonra 5 gün ərzində anbarımızdan göndərilir.
• Uyğun məhsullar üçün 30 gün ərzində geri qaytarma qəbul edirik.
• Bütün qurğular tamamilə yeni və orijinaldır.
• Anbar mövcudluğu real vaxt rejimində göstərilir; təcili tələbat üçün bizimlə əlaqə saxlayın.

Tez-tez verilən suallar

• S: V18345-1010551001 modelinin giriş siqnalı diapazonu nədir?
  C: Qurğu 20%–100% arasında bölünmüş diapazon konfiqurasiyası ilə iki naqilli 4...20 mA siqnalını qəbul edir.
• S: Bu pozisioner həm xətti, həm də fırlanan aktuatorları dəstəkləyirmi?
  C: Bəli, DIN/IEC 534 / NAMUR üzrə xətti aktuatorlara və VDI/VDE 3845 üzrə fırlanan aktuatorlara quraşdırılır.
• S: 6 bar-da maksimum hava sərfi nə qədərdir?
  C: 6 bar qidalanma təzyiqində hava sərfi 13 kq/saat = 10 Nm3/saat = 6.0 scfm-ə çatır.
• S: Elektrik enerjisi kəsildikdə nə baş verir?
  C: İki təsirli çıxış fail-freeze funksiyasını təmin edir; beləliklə, hava aktuatorun içindən buraxılır və ya aktuator bloklanır.
• S: Analoq mövqe əks-əlaqəsi modulu daxildirmi?
  C: Bəli, bu konfiqurasiyaya 4...20 mA siqnal diapazonlu taxılan analoq mövqe əks-əlaqəsi modulu daxildir.
• S: Kabel və hava borusu yivlərinin ölçüləri hansılardır?
  C: Kabel yivi M20 x 1.5, hava borusu yivi isə 1/4-18 NPT-dir.
• S: Korpusun mühafizə dərəcəsi nədir?
  C: Laklanmış alüminium korpus IP 65 (NEMA 4X) mühafizəsi təmin edir.
• S: Çatdırılma nə qədər vaxt aparır?
  C: Məhsulu 5 gün ərzində göndəririk və çatdırılma üçün FedEx, UPS və ya DHL-dən istifadə edirik.
