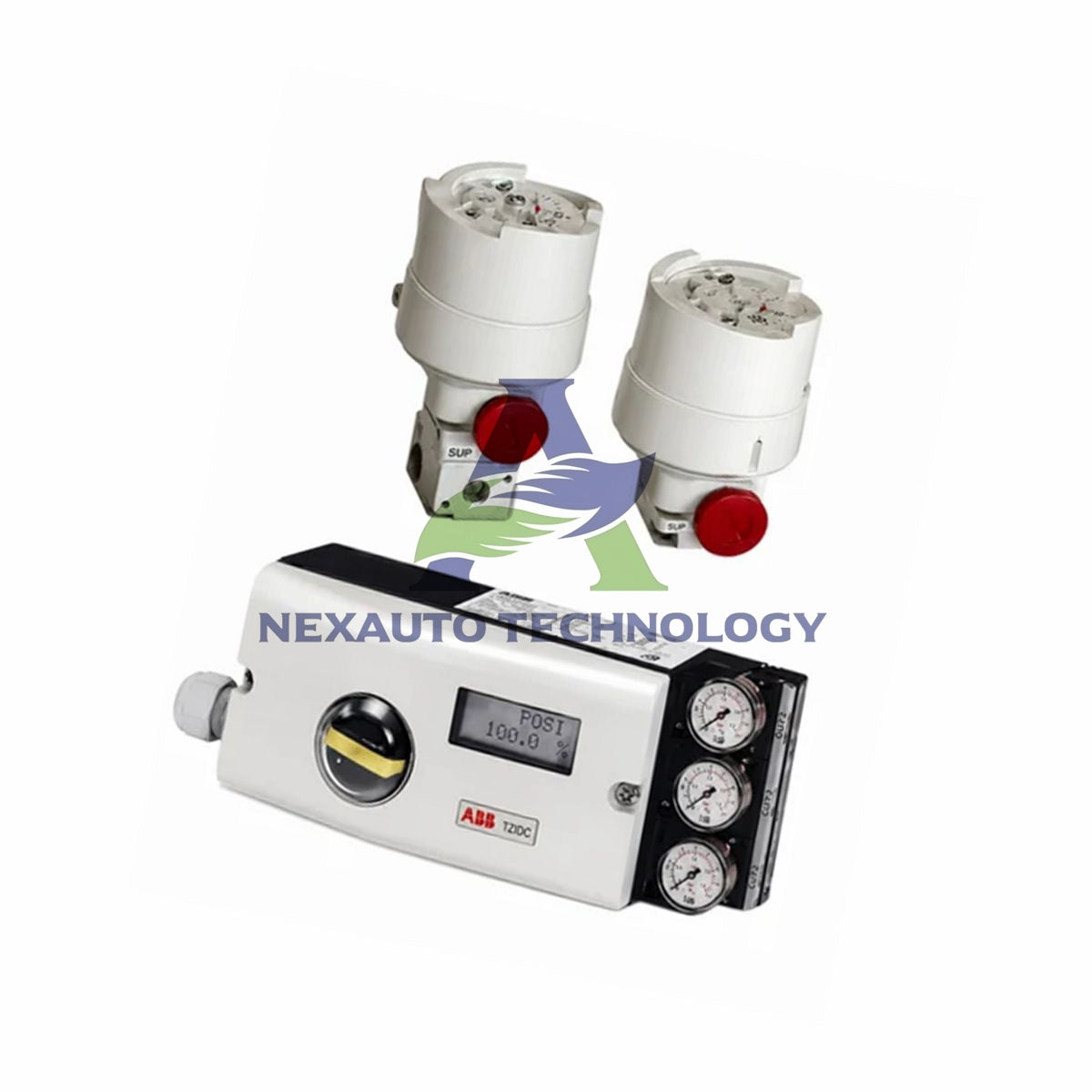

ABB V18345-1021420001 TZIDC Elektro-Pnevmatik Klapan Mövqe Təyinedicisi

Texniki xüsusiyyətlər

• Brend: ABB
• Model: V18345-1021420001
• Seriya: TZIDC
• Məhsul növü: Elektro-pnevmatik mövqe təyinedicisi
• Korpus / Montaj: DIN / IEC 534 / NAMUR standartlarına uyğun xətti ötürücülər və ya VDI / VDE 3845 standartlarına uyğun fırlanan ötürücülər üçün laklanmış alüminium korpus
• Giriş / Kommunikasiya: 4–20 mA iki naqilli, LKS adapteri üçün konnektor ştekeri, HART kommunikasiya üçün FSK modulu
• Partlayışdan mühafizə: ATEX II 2 G Ex ib IIC T6 resp. T4 Gb
• Çıxış / Təhlükəsiz mövqe: İki tərəfli təsirli, elektrik enerjisi kəsildikdə təhlükəsiz rejim
• Qoşulmalar: Kabel yivləri 1/2–14 NPT, hava borusu yivləri 1/4–18 NPT
• Analoq mövqe əks əlaqəsi: Analoq mövqe əks əlaqəsi üçün qoşulan modul, 4–20 mA, iki naqilli
• Mexaniki əks əlaqə dəsti: Yoxdur
• Girişin nominal diapazonu: 4–20 mA, nominal diapazonun 20–100%-i arasında bölünmüş diapazon konfiqurasiya edilə bilər
• Giriş limitləri: Maks. 25 mA, min. 3,6 mA, işə düşmə 3,8 mA-dan başlayır
• 20 mA-da yük gərginliyi: 9,7 V
• 20 mA-da impedans: 485 Ω
• Rəqəmsal giriş: Məntiqi "0" vəziyyəti üçün 0–5 V DC, məntiqi "1" vəziyyəti üçün 11–30 V DC, cərəyan maks. 4 mA
• Sıxılmış hava çıxış diapazonu: 0–6 bar (0–90 psi)
• Hava məhsuldarlığı: 1,4 bar (20 psi) təchizatda 5,0 kq/saat = 3,9 Nm³/saat = 2,3 sfcm; 6 bar (90 psi) təchizatda 13 kq/saat = 10 Nm³/saat = 6,0 sfcm
• Çıxış funksiyası: Bir və ya iki tərəfli təsirli ötürücülər üçün; elektrik enerjisi kəsildikdə hava ötürücüdən çıxır və ya ötürücü bloklanır
• Söndürmə dəyərləri: Son mövqe 0% = 0–45%, son mövqe 100% = 55–100%
• Rəqəmsal çıxış: DIN 19234 / NAMUR standartlarına uyğun idarəetmə dövrəsi, təchizat gərginliyi 5–11 V DC
• Rəqəmsal çıxış cərəyanı: Məntiqi "0" üçün > 0,35 mA-dan < 1,2 mA-dək, məntiqi "1" üçün > 2,1 mA
• Təsir istiqaməti: Konfiqurasiya edilə bilər, adətən məntiqi "0" və ya məntiqi "1"
• Fırlanma bucağı: Fırlanan ötürücülər üçün istifadə diapazonu 25–120° (opsional 270°), xətti ötürücülər üçün 25–60°
• Gediş limiti: Minimum və maksimum limitlər ümumi gedişin 0–100%-i arasında sərbəst konfiqurasiya edilir, minimum diapazon > 20%
• Gediş vaxtının uzadılması: 0–200 saniyə diapazonu, hər istiqamət üçün ayrıca
• Ölü zona vaxt limiti: 0–200 saniyə diapazonu, kənarlaşma tolerantlıq zolağına çatana qədər idarəetməni izləyən parametr
• Vəziyyəti: Yeni və zavod qablaşdırmasında orijinal

Tez-tez verilən suallar

• Bu məhsul tamamilə yeni və orijinaldır?
  Bəli, zavod qablaşdırmasında tamamilə yeni, orijinal ABB məhsulları təchiz edirik.
• V18345-1021420001 modelini anbarda saxlayırsınız?
  Bəli, sürətli göndəriş üçün bu modeli anbarda saxlayırıq.
• Nə qədər sürətlə göndərirsiniz?
  Sifariş təsdiqindən sonra adətən 5 gün ərzində göndəririk.
• Hansı logistika daşıyıcılarından istifadə edirsiniz?
  Adətən DHL, FedEx və UPS-dən istifadə edirik.
• Məhsulu qaytara bilərəm?
  Bəli, 30 gün ərzində qaytarılmanı dəstəkləyirik.
• Bu mövqe təyinedicisi hansı giriş siqnalını qəbul edir?
  HART kommunikasiya imkanına malik 4–20 mA iki naqilli analoq siqnalı qəbul edir.
• Partlayışdan mühafizə dərəcəsi nədir?
  Bu model ATEX II 2 G Ex ib IIC T6 resp. T4 Gb sertifikatına malikdir.
• Enerji kəsildikdə təhlükəsiz mövqe necə olur?
  Bu model təhlükəsiz rejimli iki tərəfli təsirli çıxışdan istifadə edir.
• Pnevmatik qoşulmaların ölçüləri nədir?
  Hava borusunda 1/4–18 NPT yivlərindən, kabel girişində isə 1/2–14 NPT yivlərindən istifadə olunur.
• Maksimum hava təchizatı təzyiqi nə qədərdir?
  Sıxılmış hava çıxış diapazonu 0–6 bar-dır (0–90 psi).
• Bu modelə analoq mövqe əks əlaqəsi daxildirmi?
  Bəli, 4–20 mA iki naqilli analoq mövqe əks əlaqəsi üçün qoşulan modul daxildir.
