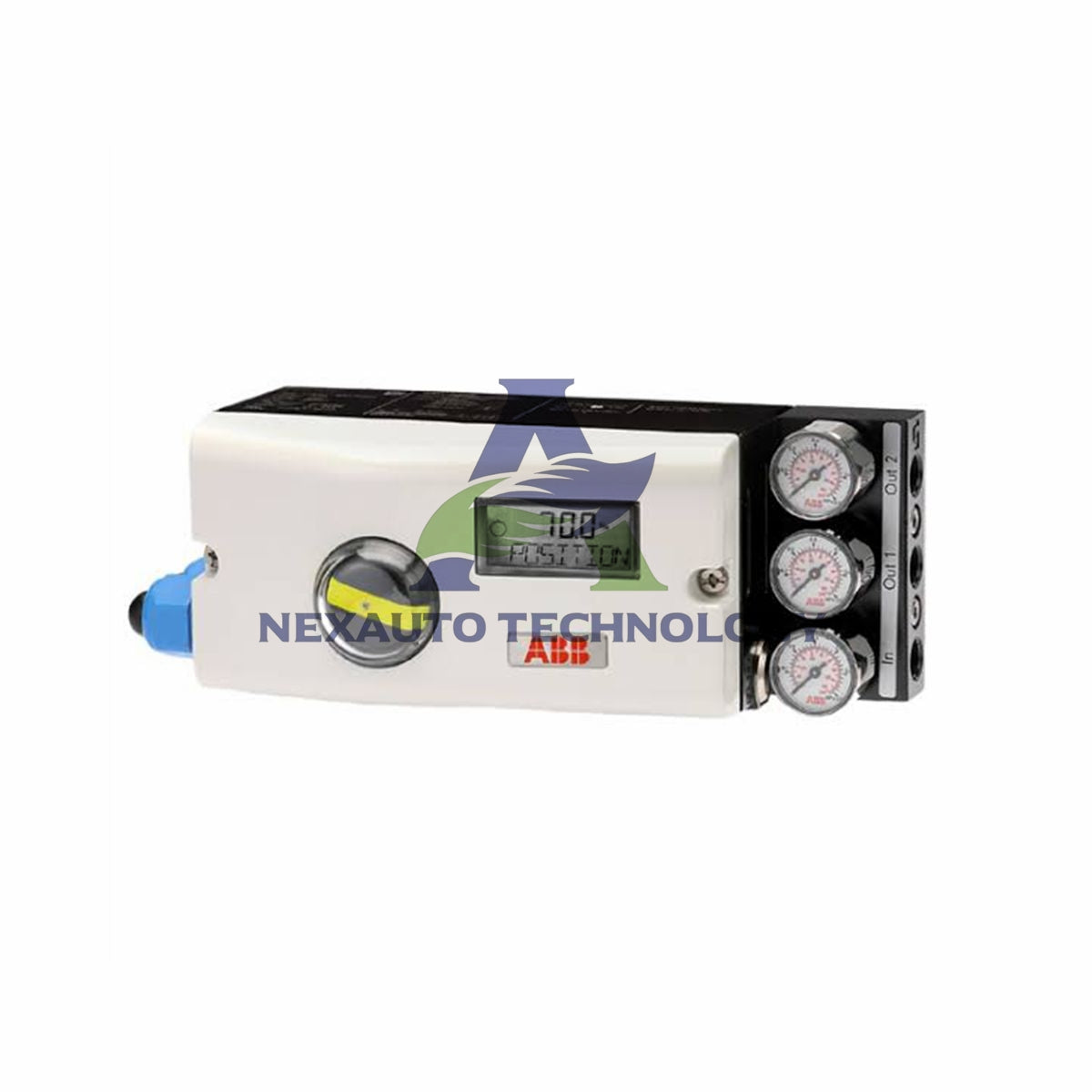

V18345-1027420001 ABB TZIDC ikitərəfli fəaliyyət göstərən Ex ib pozisioner

ABB V18345-1027420001 TZIDC Elektropnevmatik Klapan Pozisioneri

Texniki spesifikasiyalar

• Brend: ABB
• Model: V18345-1027420001
• Seriya: TZIDC
• Məhsul növü: Elektropnevmatik pozisioner
• Korpus / Montaj: Laklanmış alüminium, IP 65 (NEMA 4X); xətti ötürücülər üçün DIN/IEC 534 / NAMUR, fırlanma ötürücüləri üçün VDI/VDE 3845, inteqral montaja hazır
• Giriş / Rabitə: 4...20 mA, LKS adapteri üçün konnektor fişli iki naqilli sistem
• Partlayışdan mühafizə: GOST Russia Ex II 2 G EEx ib II C T6
• Çıxış / Təhlükəsiz vəziyyət: İki tərəfli təsirli, təhlükəsiz imtina rejimi
• Qoşulmalar: Kabel yivi 1/2-14 NPT; hava borusu yivi 1/4-18 NPT
• Opsional modullar: Yoxdur
• Mexaniki dəst: Yoxdur
• Konstruksiya: Standart
• Ölçülər (D x W x H): 16.85 cm x 9.29 cm x 8.95 cm
• Çəki: 1.70 kg

Giriş məlumatları

• Siqnal növü: İki naqilli texnologiya, nominal diapazon 4...20 mA
• Bölünmüş diapazon: Nominal diapazonun 20%-i ilə 100%-i arasında konfiqurasiya edilə bilər
• Maksimum nominal göstərici: 25 mA / 30 V
• Minimum cərəyan: Analoq vəziyyət əks əlaqəsi olmadan 3.4 mA; analoq vəziyyət əks əlaqəsi ilə 3.5 mA
• Başlanğıc dəyəri: 3.8 mA-dan başlayır
• 20 mA-da yük gərginliyi: Partlayışdan mühafizə olmadan 8.7 V DC; özünütəhlükəsiz qurğu üçün 9.7 V DC
• 20 mA-da impedans: Partlayışdan mühafizə olmadan 435 om; özünütəhlükəsiz qurğu üçün 485 om
• Rəqəmsal giriş: İdarəetmə gərginliyi 24 V DC (12...30 V DC); məntiqi "0" 0...10 V DC-də; məntiqi "1" 12...30 V DC-də; maksimum cərəyan 4 mA
• Rəqəmsal çıxış: DIN 19234 / NAMUR üzrə idarəetmə dövrəsi, təchizat gərginliyi 5...11 V DC; məntiqi "0" üçün cərəyan < 1.0 mA; məntiqi "1" üçün cərəyan > 2.0 mA; təsir istiqaməti konfiqurasiya edilə bilər

Çıxış məlumatları

• Diapazon: 0...6 bar (0...90 psi)
• 1.4 bar-da (20 psi) hava sərfi: 5.0 kg/h = 3.9 Nm³/h = 2.3 scfm
• 6 bar-da (90 psi) hava sərfi: 13 kg/h = 10 Nm³/h = 6.0 scfm (gücləndirici sifarişlə)
• Çıxış funksiyası: Tək və ya iki tərəfli təsirli aktuatorlar üçün; elektrik enerjisi kəsildikdə hava aktuatorun havasını boşaldır və ya aktuator bloklanır
• Söndürmə dəyərləri: Son vəziyyət 0% = 0...45%; son vəziyyət 100% = 55...100%

Gediş və pozisiyalaşdırma

• Fırlanma bucağı: Fırlanma aktuatorları üçün 25...120°, opsional olaraq 270°; xətti aktuatorlar üçün 25...60°
• Gediş limiti: Minimum və maksimum limitlər ümumi gedişin 0...100%-i daxilində sərbəst konfiqurasiya edilə bilər, minimum diapazon 20%-dən yuxarıdır
• Gediş vaxtının uzadılması: 0...200 saniyə diapazonu, hər istiqamət üçün ayrıca
• Pozisiyalaşdırma vaxtı limiti: 0...200 saniyə diapazonu; kənarlaşma tolerantlıq zolağına çatana qədər idarəetməni izləyən parametr

Quraşdırma təlimatı

• Əvvəlcə aktuatorun növünü yoxlayın. Xətti aktuatorlar üçün DIN/IEC 534 və ya NAMUR standartlarından istifadə edin.
• Fırlanma aktuatorları üçün VDI/VDE 3845 standartından istifadə edin. Montaj dəstinin aktuatorunuza uyğun olduğunu təsdiqləyin.
• Hava borusunu 1/4-18 NPT portuna qoşun. Təchizat havasını təmiz və quru saxlayın.
• Kabeli 1/2-14 NPT girişindən keçirin. 4...20 mA dövrəsi üçün ekranlanmış kabeldən istifadə edin.
• Sistemi təzyiq altında işə salmazdan əvvəl iki tərəfli təsirli təhlükəsiz imtina çıxışını yoxlayın.
• Təhlükəli ərazidə partlayışdan mühafizə tələblərinə əməl edin.
• Kalibrləmədən sonra bölünmüş diapazonu, gediş limitlərini və gediş vaxtını konfiqurasiya edin.

Qablaşdırma siyahısı

• 1 × ABB V18345-1027420001 TZIDC Elektropnevmatik Pozisioner
• 1 × Xətti, fırlanma və ya inteqral montaj üçün montaj avadanlığı dəsti
• 1 × Sürətli quraşdırma təlimatı

Çatdırılma və dəstək

• FedEx, UPS və DHL ilə göndəririk. Cədvəlinizə uyğun daşıyıcını seçin.
• Bu modeli anbarda saxlayırıq və sifariş təsdiqləndikdən sonra 5 gün ərzində göndəririk.
• 30 gün ərzində geri qaytarmanı qəbul edirik. Qurğu ilkin vəziyyətində qalmalıdır.

Tez-tez verilən suallar

• ABB V18345-1027420001 tamamilə yeni və orijinaldır?
  Bəli. Tamamilə yeni, orijinal qurğular təchiz edirik.
• Enerji kəsildikdə təhlükəsiz vəziyyət necə olur?
  Bu versiyada təhlükəsiz imtina rejimli iki tərəfli təsirli çıxışdan istifadə olunur.
• Bu pozisionerdə partlayışdan mühafizə varmı?
  Bəli. GOST Russia Ex II 2 G EEx ib II C T6 mühafizəsinə malikdir.
• Bu versiyaya analoq vəziyyət əks əlaqəsi daxildirmi?
  Xeyr. Bu versiya opsional modullar olmadan göndərilir.
• Bunu fırlanma aktuatoruna quraşdıra bilərəm?
  Bəli. Fırlanma aktuatorları üçün VDI/VDE 3845 standartına uyğundur.
• Fırlanma bucağının diapazonu nə qədərdir?
  Fırlanma aktuatorları üçün 25...120°, opsional olaraq 270°-dir. Xətti aktuatorlar üçün isə 25...60°-dir.
• Təchizat təzyiqinin diapazonu nə qədərdir?
  Çıxış diapazonu 0...6 bar-dır (0...90 psi).
• Hava və kabel qoşulmalarının yivləri hansılardır?
  Hava borusu yivi 1/4-18 NPT-dir. Kabel yivi 1/2-14 NPT-dir.
• Qurğunun çəkisi nə qədərdir?
  Qurğunun çəkisi 1.70 kg-dır.
• Qurğunun ölçüləri nədir?
  Ölçülər 16.85 cm x 9.29 cm x 8.95 cm-dir.
