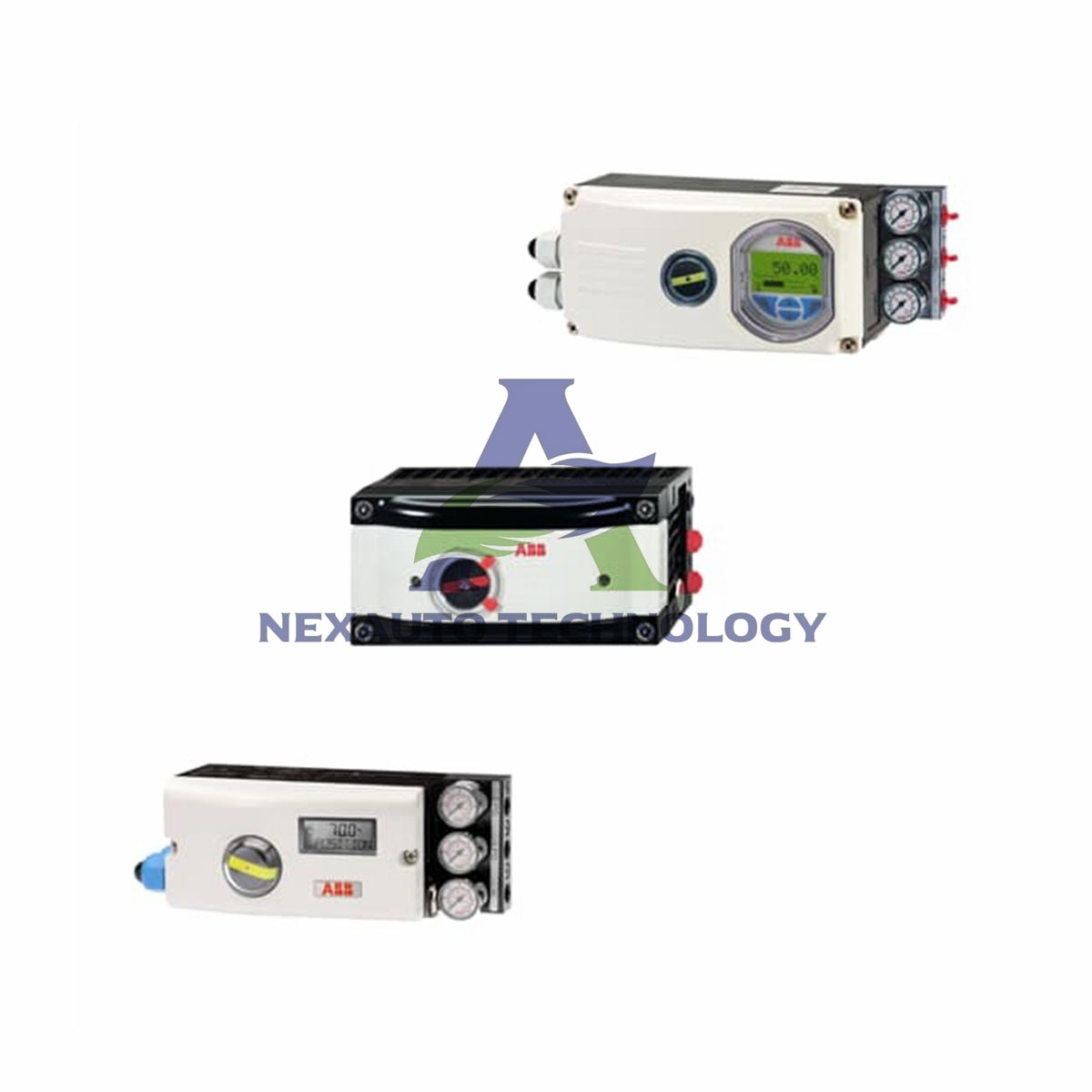

V18345-2020521001 ABB TZIDC elektro-pnevmatik pozisioner

V18345-2020521001 ABB TZIDC Elektro-pnevmatik Pozisioner

Texniki xüsusiyyətlər

• Brend: ABB
• Model: V18345-2020521001
• Seriya: TZIDC
• Məhsul növü: Elektro-pnevmatik pozisioner
• Giriş siqnalı: 4–20 mA, iki naqilli texnologiya
• Kommunikasiya: HART kommunikasiyası üçün FSK modulu
• Partlayışdan mühafizə: Partlayışdan mühafizəsiz
• Çıxış funksiyası: İki tərəfli təsirli, nasazlıq zamanı vəziyyəti saxlayır
• Pnevmatik bağlantılar: Hava borusu yivi 1/4-18 NPT
• Elektrik bağlantısı: Kabel yivi 1/2-14 NPT
• Çıxış diapazonu: 0–6 bar (0–90 psi)
• 1,4 bar-da hava sərfi: 5,0 kq/saat = 3,9 Nm3/saat = 2,3 scfm
• 6 bar-da hava sərfi: 13 kq/saat = 10 Nm3/saat = 6,0 scfm
• Korpus materialı: Laklanmış alüminium, IP 65 / NEMA 4X mühafizə dərəcəsi
• Çəki: 1,7 kq
• Analoq əks əlaqə modulu: 4–20 mA siqnal diapazonlu qoşulan modul
• Rəqəmsal əks əlaqə dəsti: Yoxdur

Giriş və çıxış məlumatları

• Nominal diapazon: 4–20 mA, 20% və 100% arasında bölünmüş diapazon konfiqurasiyası ilə
• Maksimum göstərici: 30 V-da 25 mA
• Minimum cərəyan: Analoq əks əlaqə olmadan 3,4 mA, analoq əks əlaqə ilə 3,5 mA
• Başlama nöqtəsi: 3,8 mA-dan başlayır
• 20 mA-da yük gərginliyi: Partlayışdan mühafizəsiz versiyada 8,7 V DC, özünəxas təhlükəsiz qurğular üçün 9,7 V DC
• 20 mA-da impedans: Partlayışdan mühafizəsiz versiyada 435 om, özünəxas təhlükəsiz qurğular üçün 485 om
• Rəqəmsal giriş gərginliyi: Nominal 24 V DC, diapazon 12–30 V DC
• Məntiqi vəziyyətlər: 0–10 V DC məntiqi "0", 12–30 V DC isə məntiqi "1" deməkdir
• Rəqəmsal giriş cərəyanı: Maksimum 4 mA
• Rəqəmsal çıxış qidalanması: DIN 19234/NAMUR standartına uyğun 5–11 V DC
• Rəqəmsal çıxış cərəyanı: Məntiqi "0" üçün 1,0 mA-dan aşağı, məntiqi "1" üçün 2,0 mA-dan yuxarı
• Effektiv istiqamət: Normalda məntiqi "0" və ya məntiqi "1", konfiqurasiya edilə bilər
• Çıxış funksiyası: Elektrik enerjisi kəsildikdə hava aktuatorun içindən çıxır və ya aktuator bloklanır
• Söndürmə qiymətləri: 0% son vəziyyət = 0–45%, 100% son vəziyyət = 55–100%
• Fırlanma bucağı: Fırlanan aktuatorlar üçün 25–120°, seçimə əsasən 270°; xətti aktuatorlar üçün 25–60°

Əsas xüsusiyyətlər

• Göstərici və idarəetmə paneli ilə ağıllı və konfiqurasiya edilə bilən konstruksiya
• Aydın vizual əks əlaqə üçün mexaniki vəziyyət göstəricisi
• Elektrik enerjisi kəsildikdə nasazlıq zamanı bloklama çıxışı son vəziyyəti saxlayır
• DIN/IEC 534 / NAMUR standartlarına uyğun xətti aktuatorlara və ya VDI/VDE 3845 standartlarına uyğun fırlanan aktuatorlara quraşdırılmaq üçün nəzərdə tutulub
• Qoşulan analoq mövqe əks əlaqə modulu daxildir

Quraşdırma təlimatı

• Əvvəlcə aktuatorun quraşdırma standartını yoxlayın: DIN/IEC 534 / NAMUR və ya VDI/VDE 3845.
• Hava borusunu 1/4-18 NPT pnevmatik girişinə qoşun.
• Kabeli elektrik naqilləri üçün 1/2-14 NPT yivinə qoşun.
• 0–6 bar çıxış diapazonunda təmiz və quru hava təmin edin.
• 4–20 mA iki naqilli girişi qoşun və siqnalın idarəetmə sisteminizə uyğun olduğunu təsdiqləyin.
• Təsir istiqamətini, xarakteristika əyrisini və rəqəmsal giriş funksiyasını yerli panel və ya kompüter proqramı vasitəsilə təyin edin.
• Quraşdırmadan və enerji verildikdən sonra mexaniki vəziyyət göstəricisini yoxlayın.

Qablaşdırma siyahısı

• 1 x ABB V18345-2020521001 TZIDC elektro-pnevmatik pozisioner
• 1 x Analoq mövqe əks əlaqəsi üçün qoşulan modul
• 1 x Quraşdırma aksesuarları dəsti
• 1 x Məhsul sənədləri

Çatdırılma

• Dünya üzrə FedEx, UPS və DHL vasitəsilə göndəririk.
• Sifarişləri ödəniş təsdiqləndikdən sonra 5 gün ərzində göndəririk.
• Sürətli sifariş emalı üçün bu modeli stokda saxlayırıq.

Tez-tez verilən suallar

• S: Bu pozisionerin giriş siqnalı diapazonu nədir?
  C: V18345-2020521001 4–20 mA iki naqilli giriş siqnalından istifadə edir.
• S: Bu model HART kommunikasiyasını dəstəkləyirmi?
  C: Bəli, HART kommunikasiyası üçün FSK modulu daxildir.
• S: Çıxış təzyiqi diapazonu nədir?
  C: Çıxış diapazonu 0–6 bar, yəni 0–90 psi-dir.
• S: 6 bar-da hava sərfi nə qədərdir?
  C: 6 bar təchizat təzyiqində hava sərfi 13 kq/saat, 10 Nm3/saat və ya 6,0 scfm-ə çatır.
• S: Bu modeldə partlayışdan mühafizə varmı?
  C: Xeyr, bu versiya partlayışdan mühafizəsizdir.
• S: Enerji kəsildikdə təhlükəsiz vəziyyət necə olur?
  C: Bu model nasazlıq zamanı bloklama çıxışından istifadə edir, buna görə aktuator son vəziyyətini saxlayır.
• S: Korpusun mühafizə dərəcəsi nədir?
  C: Alüminium korpus IP 65 və NEMA 4X mühafizəsini təmin edir.
• S: Bu məhsul tamamilə yenidir və stokdadır?
  C: Bəli, məhsul tamamilə yeni və orijinaldır; dərhal sifariş emalı üçün stokda saxlanılır.
• S: Nə qədər sürətlə göndərirsiniz və hansı kuryer xidmətlərindən istifadə edirsiniz?
  C: FedEx, UPS və ya DHL vasitəsilə 5 gün ərzində göndəririk.
• S: Qaytarma siyasətiniz necədir?
  C: 30 gün ərzində qaytarmanı dəstəkləyirik.
