1. Променящата се парадигма: От релета към цифрови нервни окончания
Програмируемите логически контролери служат като гръбнак на производствените линии от края на 60-те години на миналия век. Първоначално те просто заменяха механичните релета със солидно състояние логика. Днес тяхната роля се е разширила драстично в областта на фабричната автоматизация. Модерните контролери вече действат като централна нервна система в сложни мрежи от сензори и изпълнителни устройства. Те не само изпълняват стълбовидна логика; те обработват огромни потоци от данни на периферията. Затова разбирането на тази еволюция е от съществено значение за усвояването на стратегиите за внедряване на Индустрия 4.0. Освен това, сливането на информационните технологии и оперативните технологии поставя PLC-тата на стратегическо кръстовище. Те вече комуникират с облачни системи, като същевременно поддържат детерминистичен контрол в реално време. Тази двойна роля ги прави перфектни нервни окончания — те усещат, взимат решения и действат локално, но докладват на по-висши мозъчни центрове.
1.1 Как IO-Link превръща простите сензори в богати източници на данни

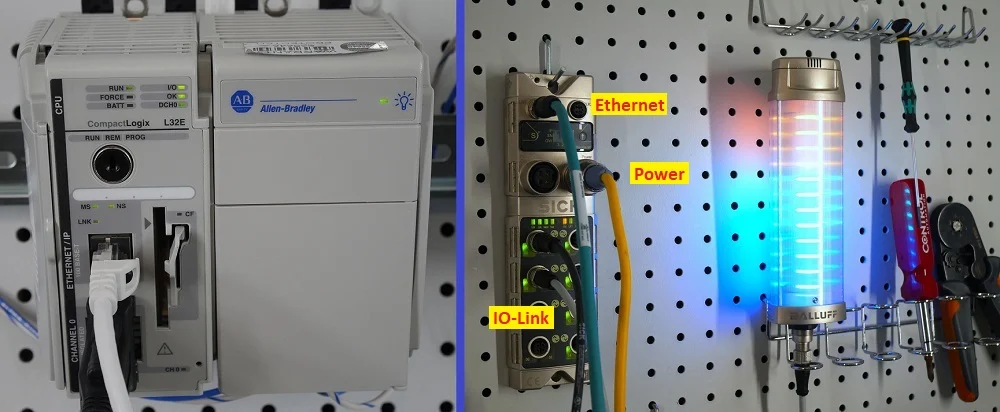

Технологията IO-Link фундаментално революционизира начина, по който PLC-тата комуникират с полевите устройства. Тя представлява първия стандартизиран, точка до точка комуникационен протокол за интелигентни сензори и изпълнителни устройства. Преди IO-Link, близостният превключвател изпращаше само прост бинарен сигнал. Сега, чрез IO-Link мастер, свързан с PLC, същият сензор предоставя непрекъснато идентификация, диагностика и параметрични данни. В резултат на това екипите за поддръжка могат да предвиждат повреди преди да се случат. Например, вибрационен сензор с IO-Link предава температура и часове на работа заедно със сигнала за превключване. PLC събира тези допълнителни данни и ги изпраща към граничен шлюз за анализ. Така фабриката получава детайлна видимост без необходимост от преправяне на окабеляването. Той наистина функционира като нервно окончание, което усеща пулса на машината.
2. Сравнение на системите за управление: PLC, DCS и гранични контролери
В областта на фабричната автоматизация инженерите често спорят между PLC и разпределени системи за управление (DCS). PLC-тата са отлични за високоскоростни дискретни контролни приложения — опаковъчни линии, щанцови преси и роботизирани клетки. DCS, от своя страна, блести при непрекъснати процеси като химически заводи и рафинерии. Въпреки това традиционните граници значително се размиват. Модерните PLC, способни за процеси, вече управляват както дискретен, така и аналогов контрол с еднаква лекота. Освен това, граничните контролери се появиха като мощна хибридна категория. Тези устройства съчетават надеждността на PLC с изчислителната мощ на ниво PC. Те изпълняват сложни анализи локално, намалявайки зависимостта от облака и разходите за честотна лента. Освен това комуникират директно с MES и ERP системи, използвайки отворени стандарти като OPC UA. Тази архитектурна промяна намалява латентността и повишава цялостната устойчивост на системата.
Приложения в реалния свят с измерими резултати
Кейс 1: Намаляване на престой в автомобилна монтажна линия
Голям автомобилен производител в Щутгарт се сблъска с чести спирания на линията за монтаж на врати. Основната причина беше неоткрито износване на вакуумните чашки на захвата. Инженерите модернизираха съществуващите захвати с вакуумни сензори с IO-Link. Всяка чашка докладваше броя на цикли и нивото на вакуума към Siemens S7-1500 PLC. Контролерът задействаше предупреждения за предиктивна поддръжка след 85% от очаквания живот. Непланираният престой намаля с 22% в рамките на шест месеца, спестявайки 340 000 евро годишно. Този случай доказва, че добавянето на интелигентност към простите компоненти превръща реактивната поддръжка в проактивна стратегия.
Кейс 2: Увеличаване на производителността на линия за опаковане на храни
Северноамериканска компания за закуски искаше да увеличи скоростта на линията без закупуване на нов хардуер. Те ъпгрейдваха наследствени PLC към модерни контролери с вградени възможности за гранични изчисления. Новата система анализираше в реално време данни за въртящ момент от серво задвижвания. При откриване на леки отклонения автоматично коригираше температурата на запечатване. Скоростта на линията се повиши от 120 на 138 пакета в минута — 15% увеличение. Отпадъците поради неправилно запечатване намаляха с 37%. Способността на PLC да затваря цикъла върху процесните данни осигури незабавна възвръщаемост, демонстрирайки, че софтуерно дефинираната автоматизация често превъзхожда хардуерните ъпгрейди.
Кейс 3: Интеграция на IO-Link във фармацевтичен завод
По време на ъпгрейд на фармацевтично съоръжение инженерите интегрираха 12 IO-Link мастери с Rockwell CompactLogix PLC. Инструментът за конфигурация позволи клониране на параметри за 50 температурни предаватели за минути. Ръчното настройване би отнело два пълни дни. Системата сега непрекъснато следи здравето на предавателите, идентифицирайки отклонения в калибрацията преди да повлияят на качеството на продукта. Годишните часове за поддръжка намаляха с 45%, а процентът на отхвърлени партиди спадна с 18%.
Кейс 4: Ретрофит на цех за инжекционно формоване
15-годишен цех за инжекционно формоване оперираше 40 машини с остарели PLC. Инженерите инсталираха IO-Link мастери на всяка машина, свързани с нови сензори за температура, налягане и брой цикли. Централен граничен шлюз опрашваше тези мастери и подаваше данни към нова SCADA система. Общата ефективност на оборудването се повиши с 12% през първата година чрез идентифициране на тесни места и намаляване на времето за смяна. Общо инвестицията от 85 000 евро се изплати за 14 месеца, доказвайки, че стратегическото добавяне на сензори внася интелигентност в наследственото оборудване.
Кейс 5: Синхронизация на високоскоростна бутилираща линия
Завод за напитки изискваше прецизна синхронизация между станции за пълнене, затваряне и етикетиране, обработващи 600 бутилки в минута. PLC сканираше всички входове, изпълняваше логика и обновяваше изходите в рамките на 8 милисекунди. Този детерминистичен цикъл поддържаше перфектна координация между станциите. Когато инженерите добавиха мониторинг на вибрациите чрез IO-Link акселерометри, те откриха износване на лагери в затварящата турета три седмици преди повреда. Планираната подмяна по време на планиран престой предотврати загуби от 50 000 евро в потенциално пропуснато производство.
2.1 Защо умните фабрики разчитат на детерминистична комуникация
Контролът в реално време изисква детерминистично поведение от индустриалните мрежи. Протоколи за индустриален Ethernet като PROFINET и EtherNet/IP гарантират, че командите достигат до изпълнителните устройства в рамките на микросекунди. Без тази гаранция синхронизираното движение би било невъзможно в многоосни системи. Затова модерните PLC интегрират множество протоколни стекове, за да обслужват разнообразни мрежови топологии. Високоскоростна бутилираща линия, обработваща 600 бутилки в минута, се нуждае от прецизна координация на пълнене и затваряне. PLC сканира всички входове, изпълнява логика и обновява изходите за по-малко от 10 милисекунди. Този детерминистичен цикъл функционира като сърцето на фабриката. Той не може да бъде прекъснат от IT трафик — затова е критично важно добре проектирано сегментиране на мрежата и конфигурация на качеството на услугата.
3. Практически опит: Пускане в експлоатация на модерни системи за управление
От директен опит, конфигурирането на PLC за Индустрия 4.0 изисква три критични стъпки. Първо, картографирайте пълния поток от данни в системата. Решете кои сигнали изискват отговор в реално време и кои могат да се групират за анализ. Второ, осигурете мрежовата архитектура чрез VLAN и защитни стени, за да отделите напълно IT от OT трафика. Трето, използвайте стандартизирани именни конвенции за всички тагове и устройства. Тази практика спестява безброй часове при отстраняване на проблеми и поддръжка. По време на скорошен фармацевтичен проект правилното планиране намали времето за пускане в експлоатация с 30% в сравнение с подобни предишни инсталации.
4. Експертна перспектива: Осигуряване на бъдещето на инвестициите в PLC
Най-голямата грешка при избора на контролер е да се фокусирате само върху броя на входно-изходните точки и времето за сканиране. Вместо това оценете способността на контролера да поддържа съвременни комуникационни стандарти като OPC UA, MQTT и REST API. Тези протоколи гарантират, че системата ви може да се свързва с бъдещи аналитични платформи и облачни услуги. Освен това вземете предвид вградените функции за киберсигурност като защитено стартиране, удостоверяване на потребители и криптирана комуникация. С нарастващата свързаност на фабриките тези възможности ще станат задължителни, а не опционални. Производителите, които приоритизират свързаността и сигурността при избора на контролер, се позиционират за успешна дигитална трансформация.
5. Сценарии за решения: Съобразяване на архитектурата на управлението с приложенията
Сценарий А: Новоизградена високоскоростна опаковъчна линия — Внедряване на модерни PLC с интегрирани гранични изчисления и IO-Link мастери. Това максимизира събирането на данни, като същевременно поддържа детерминистична производителност от първия ден.
Сценарий Б: Ъпгрейд на съществуващ процесен завод — Добавяне на IO-Link мастери към съществуващи полеви устройства и свързване към централен граничен шлюз. Запазване на наследствените PLC, като се придобиват възможности за предиктивна поддръжка без пълна подмяна.
Сценарий В: Хибридно производствено съоръжение — Използване на PLC, способни за процеси, които управляват както дискретен монтаж, така и непрекъснат мониторинг. Това елиминира нуждата от отделни DCS и PLC системи, намалявайки инженерната сложност.
Сценарий Г: Отдалечен мониторинг на активи — Внедряване на PLC с вградена поддръжка на MQTT за директна облачна свързаност. Мониторинг на отдалечени помпени станции или вятърни турбини без скъпа SCADA инфраструктура.
Често задавани въпроси за PLC и умното производство
1. Каква е основната разлика между PLC и DCS?
PLC са отлични за високоскоростни дискретни контролни приложения като опаковъчни линии и роботизирани клетки. DCS е оптимизиран за сложни непрекъснати процеси като рафиниране на нефт и химическо производство. Въпреки това, модерните висококласни PLC вече ефективно управляват много процесни приложения, размивайки традиционните граници.
2. Как IO-Link конкретно подобрява резултатите от фабричната автоматизация?
IO-Link превръща стандартните сензори в интелигентни устройства, предоставящи диагностични данни директно на PLC. Температура, часове на работа, индикатори за износване и самодиагностика позволяват предиктивна поддръжка и по-бързо отстраняване на проблеми. Документирани случаи показват 22% намаление на престоя чрез внедряване на IO-Link.
3. Могат ли модерните PLC да се свързват директно с облачни платформи?
Да, много съвременни PLC поддържат MQTT и REST API за директна облачна свързаност. Те могат да изпращат данни към AWS, Azure или други платформи сигурно. Въпреки това винаги прилагайте подходящи мерки за киберсигурност, включително VPN, защитни стени и удостоверяване на устройства преди активиране на облачен достъп.
4. Какви времена за сканиране трябва да очакват инженерите от модерните PLC?
Типичните времена за сканиране варират от 1 милисекунда до 50 милисекунди в зависимост от размера на програмата и скоростта на процесора. Приложения за контрол на движение обикновено изискват времена под 5 милисекунди. Високоскоростните опаковъчни линии често работят с цикли от 8-10 милисекунди за прецизна координация.
5. Колко често трябва да се подменят или ъпгрейдват индустриалните PLC?
Индустриалните PLC обикновено работят надеждно 10-15 години. Въпреки това, развиващите се изисквания за свързаност и киберсигурност могат да наложат по-ранни ъпгрейди. Оценявайте системите за управление на всеки 5-8 години, за да прецените дали нови функции като гранични изчисления или подобрена сигурност оправдават подмяната.
6. Каква е типичната възвръщаемост на инвестициите при ретрофит с IO-Link на наследствено оборудване?
Според документирани проекти, периодите на възвръщаемост варират от 12 до 18 месеца. Ретрофитът на инжекционно формоване постигна възвръщаемост за 14 месеца с 12% подобрение на OEE. Спестяванията идват от намален престой, по-бързи смени и предиктивна поддръжка, която предотвратява катастрофални повреди.
7. Как инженерите осигуряват детерминистично представяне в конвергирани мрежи?
Правилното сегментиране на мрежата чрез VLAN разделя трафика за контрол в реално време от IT трафика с най-добри усилия. Конфигурацията на качеството на услугата приоритизира времево критичните пакети. Протоколите за индустриален Ethernet с изохронни възможности поддържат детерминизъм дори при пиково натоварване на мрежата.
Заключение: Устойчивата значимост на програмируемите логически контролери
Програмируемите логически контролери са се развили далеч отвъд първоначалната си функция за замяна на релета. Те вече служат като интелигентни центрове за данни на пресечната точка между оперативните и информационните технологии. Чрез интеграция със сензори IO-Link, платформи за гранични изчисления и облачни услуги, модерните PLC осигуряват безпрецедентна видимост и контрол. Документираните казуси демонстрират измерими подобрения в престоя, производителността и качеството в различни индустрии. Професионалистите в автоматизацията, които овладеят тези развиващи се възможности, позиционират себе си и организациите си за успех в все по-свързаната производствена среда. PLC остава не само релевантен, но и незаменим, докато фабриките продължават своя път към пълна дигитална трансформация.
