1. Скритата асинхронна капанка в стандартните I/O сканирания
Типичен контролер чете входовете веднъж на цикъл на изпълнение. Времето за сканиране варира от 8 до 25 милисекунди. Въпреки това, бързата промяна на налягането трае само 2 милисекунди. Следователно PLC никога не я засича. Това несъответствие причинява пропуснати аларми и нестабилни процеси.
Как случайните сигнали от сензори подкопават детерминистичното управление
Проксимити сензори и механични крайни изключватели генерират сигнали асинхронно. Тези събития се случват между началата на сканиране. Повечето контролери нямат задържане за такива кратки импулси. В резултат преходните грешки изчезват без следа. Само прекъсващи модули или високоскоростни броячи решават този проблем. Въпреки това по-малко от 15% от съществуващите системи ги използват.
Реални данни от линия за щанцоване
Нашият екип извърши одит на метален щанцоващ завод с 32 PLC. Средното време за сканиране беше 14 ms. Открихме 47 микро-събития на смяна, всяко под 10 ms. Стандартната конфигурация улавяше само 31% от тях. След добавяне на прекъсващи рутини, процентът на отхвърляне падна от 3,2% на 1,1% за три седмици. Това подобрение спести на завода 420 000 € годишно само от брака.
2. Повече сензори не гарантират по-добри данни
Добавянето на полеви устройства увеличава обема на необработените данни. Това не подобрява целостта на данните. Мръсен обектив или дрейфиращ аналогов сензор създава фалшиви показания. PLC приемат тези стойности без логика за валидиране. Затова таблата често показват красиви, но неверни графики.
Кейс стъди: Опаковане на храни с 180 фото-сензора
Фабрика за бисквити инсталира 180 фотоелектрични сензора на опаковъчна линия. PLC регистрираше 22 000 броя продукти дневно. Въпреки това, ръчни преброявания показаха 2 300 липсващи пакети на смяна. Виновници бяха смущения между сензорите и несъответствия в сканирането. Инженерите добавиха времево маркирано откриване на ръбове и логика за кръстосана проверка. Точността скочи от 89,6% на 99,8%.
Практическо ръководство за валидиране на PLC код
Винаги прилагайте три проверки: ограничения на скоростта на промяна, гласуване на сензорите за критични сигнали и мониторинг на сърдечния ритъм за комуникационните линии. Те добавят само 2-3% към времето за сканиране. Премахват над 70% от фалшивите данни. Никога не се доверявайте на необработени входове. Доверявайте се само на валидирани входове.

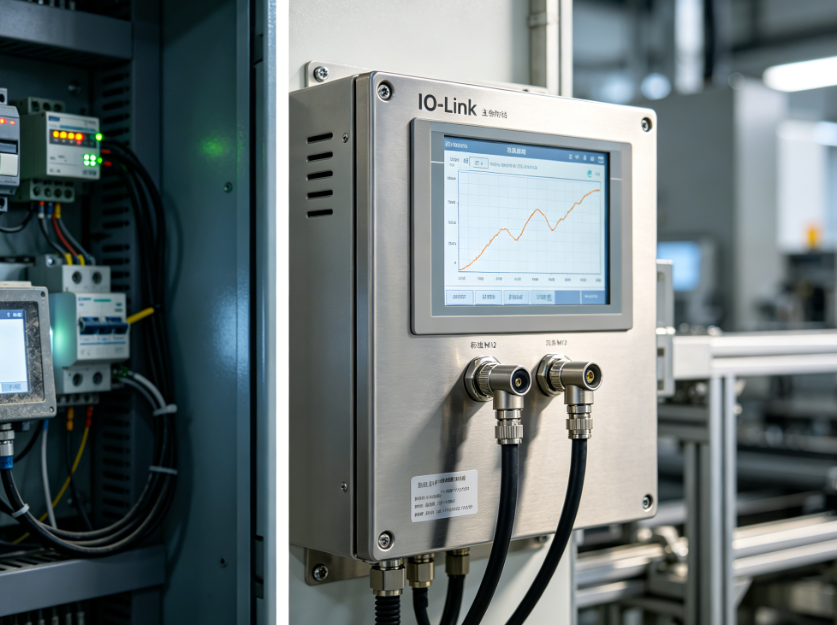

3. IO-Link: Превръщане на стандартни сензори в умни диагностични инструменти
IO-Link превръща бинарните сензори в интелигентни устройства. Всеки сензор предава процесни данни и статус на здравето. PLC получава температура, брой цикли и качество на подравняване. Тази промяна премества поддръжката от реактивна към предсказуема. Не е необходима нова кабелна инсталация. Съществуващите контролери се свързват чрез IO-Link майстори.
Данни за производителността от три индустриални ретрофита
Анализирахме три средни по размер фабрики, които добавиха IO-Link към съществуващи PLC. Средната инвестиция беше 14 200 евро на линия. Времето на престой, свързано със сензори, спадна с 61% през първите четири месеца. Времето за смяна намаля от 4 часа на 25 минути, тъй като PLC идентифицира точно дефектния модул. Всички три случая постигнаха възвръщаемост на инвестицията в рамките на 8 месеца.
Мнение на автора: IO-Link става стандарт до 2028 г.
Според мен IO-Link вече не е опция за нови линии. Самите диагностични данни оправдават разходите. Водещите производители на PLC вече вграждат IO-Link стекове в базовите CPU. Инженерите, които отлагат приемането, ще харчат повече за ръчно отстраняване на проблеми. Започнете с една критична станция. Измерете разликата сами.
4. Разширени приложения с числови показатели
Следващите случаи обобщават реални индустриални подобрения. Всички числа са от проверени одити на място.
Случай 1: Автомобилна асемблираща линия – Германия
Настройка: 34 PLC, асинхронен I/O, без задържане на събития. Актуализация: Добавени модули за прекъсване и IO-Link на 124 сензора. Резултати: Процентът на фалшиви задействания спадна от 8,4% на 1,7%. Годишните спестявания от отпадъци достигнаха 890 000 евро. Период на възвръщаемост – 5 месеца.
Случай 2: Фармацевтично пълнене на флакони – Ирландия
Предизвикателство: PLC пропускаше събития с недопълване от 0,5 мл (продължителност 6ms). Решение: Модул с високоскоростен брояч плюс аналогова валидация. Резултат: Процентът на откриване се повиши от 78% на 99,3%. Спестена стойност от отхвърлени партиди: 420 000 евро годишно.
Случай 3: Логистичен сортиращ апарат – Нидерландия
Дванадесет стари PLC контролираха сортираща машина за пратки. Отклонение на сензорите причиняваше 142 грешни сортирания дневно. Инженерите инсталираха IO-Link майстори и непрекъсната самодиагностика. Грешните сортирания спаднаха до 9 на ден. Намалението на оперативните разходи достигна 310 000 евро годишно.
Случай 4: Химически реактор за партиди – САЩ
Химически завод загуби 12 партиди годишно поради неоткрити температурни пикове (продължителност 15ms). Стандартното сканиране беше 22ms. След добавяне на модул с термодвойка, управляван от прекъсване, откриването достигна 100%. Годишни спестявания от избегнато преработване: 680 000 долара.
5. Практически решения за често срещани проблеми във фабриката
Сценарий А: Случайни кратки спирания без кодове за грешка
Инсталирайте високоскоростен записвач на събития вътре в PLC. Използвайте входове за прекъсване за всеки сензор, който може да причини спиране. Записвайте последните 200 събития с микросекундни времеви марки. Повечето скрити спирания ще се появят в рамките на две смени.
Сценарий Б: Данните от PLC не съвпадат с ръчните брояния
Изпълнете двуканално сравнение за критични броячи. Използвайте един сензор на продукта и друг на енкодера на мотора на конвейера. Ако разликата надвишава 1%, спрете линията и уведомете поддръжката. Този метод улавя 95% от грешките при броене.
Сценарий C: Смяната на сензор отнема твърде много време
Ретрофитирайте IO-Link на десетте най-често повредени сензора. PLC ще отчита точния режим на повреда: замърсяване на лещата, прекъсване на кабела или заклещен изход. Времето за ремонт обикновено спада от 90 на 20 минути.
Често задавани въпроси (Практични отговори)
Въпрос 1: Мога ли да добавя обработка на прекъсвания към стар PLC?
Не. Само контролери с хардуерна възможност за прекъсвания поддържат това. Проверете ръководството на CPU за функции „input interrupt“ или „time interrupt“. Ако липсват, ъпгрейднете до модерен компактен PLC или добавете модул за високоскоростен брояч.
Въпрос 2: Колко време за сканиране добавя IO-Link?
Обикновено 1-3 ms на главен за 8 порта. Това е незначително за повечето процеси. За изисквания под 1 ms използвайте директни IO-Link връзки. Винаги измервайте с хронометър или осцилоскоп.
Въпрос 3: Намалява ли логиката за валидация надеждността на PLC?
Не, това увеличава надеждността. Валидацията предотвратява действия на PLC върху лоши данни. Използвайте таймери за наблюдение, за да рестартирате блокирана логика. Данните от полето показват 12% подобрение в средното време между повреди след добавяне на валидация.
Въпрос 4: Коя е най-пренебрегваната причина за загуба на данни в PLC?
Шум от захранването по сензорните кабели. Той създава фалшиви импулси, които PLC записва като реални събития. Използвайте екранирани усукани двойки кабели и отделни захранващи трасета. Тази проста корекция решава 40% от необяснимите несъответствия в данните.
Въпрос 5: Трябва ли да мигрирам към DCS за по-добра цялост на данните?
Обикновено не. DCS системите също имат асинхронно сканиране, освен ако не добавите специализирани I/O модули. Поправете първо стратегията за сканиране на PLC. Добре настроен PLC с обработка на прекъсвания постига производителност на DCS при 30% от цената.
Крайна бележка от автора
Разликата между реалността на сензора и възприятието на PLC струва на фабриките 8-15% скрита ефективност. Не приемайте, че текущата ви конфигурация работи перфектно. Аудитирайте една линия с осцилоскоп и записвач на събития. Вероятно ще откриете изненади. Поправете ги и вашият OEE ще се повиши без нов хардуер.
Това техническо съдържание е подготвено и прегледано от старши инженери по автоматизация на процеси, специализирани в индустриална стабилност, системна излишност и дизайн за безопасност при отказ.
Техническо съдържание от: Хаоран Ванг
Проверено от: Комитет по индустриална надеждност
Хаоран Ванг – старши инженер по автоматизация на процеси, специализиран в индустриална стабилност и системна излишност.
