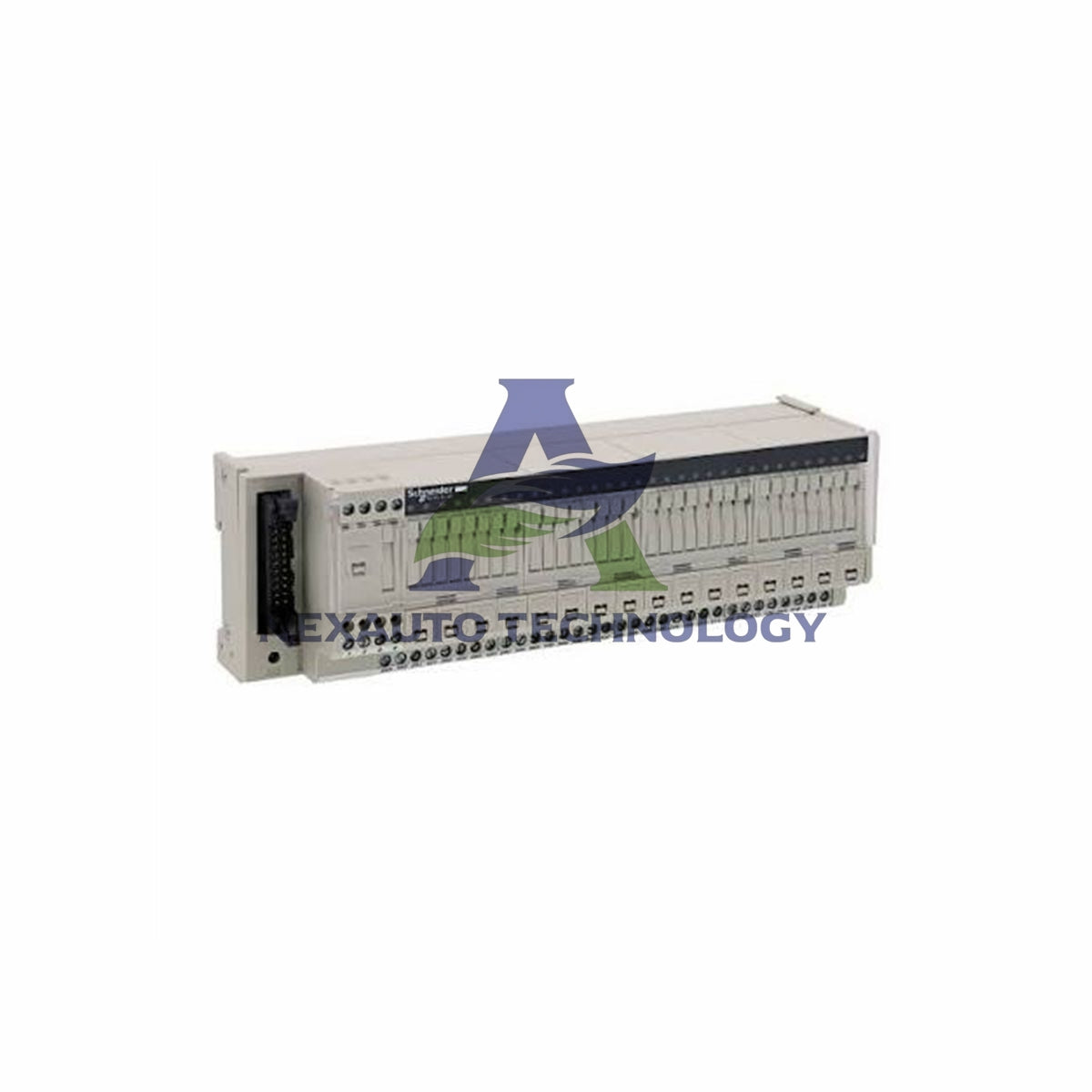

Релейна основа Schneider Electric ABE7R16S210 ABE7 с 16 канала

Електромеханична релейна основа ABE7R16S210 – серия Schneider Electric Modicon ABE7

Основни технически характеристики

• Марка: Schneider Electric
• Модел: ABE7R16S210
• Категория: Електромеханична изходна релейна основа, серия Modicon ABE7
• Брой канали: 16
• Изводи на канал: 2, тип подвижен клемен блок
• Номинално захранващо напрежение: 24 V DC от страната на PLC
• Тип и конфигурация на контактите: 1 НО от страната на предварително управляващия елемент
• Разпределение на полярността: Без потенциал
• Ток на канал: 5 A от страната на предварително управляващия елемент
• Максимален ток на общия извод за изходите: 10 A
• Минимален превключван ток: 10 mA при ≥ 5 V
• Максимално превключвано напрежение: 250 V AC 50/60 Hz и 30 V DC (IEC 60947-5-1)
• Напрежение на отпускане: 2.4 V при 20 °C (от страната на PLC)
• Напрежение на прага на изключване: 19.7 V при 40 °C
• Ток на отпускане: 1 mA при 20 °C
• Максимална разсейвана мощност на канал: 0.36 W (от страната на PLC)
• Честота на превключване: ≤ 0.5 Hz при номинален ток, ≤ 10 Hz без товар
• Време на задействане: ≤ 10 ms за включване и затваряне на НО контакта, ≤ 5 ms за изключване и отваряне на НО контакта
• Време на подскачане на контактите: ≤ 5 ms за 1 НО

Издръжливост и електрическа надеждност

• Механична издръжливост: 20,000,000 цикъла
• Електрическа издръжливост: 500,000 цикъла при 600 mA / 24 V DC-13, 1500 mA / 230 V AC-12, 1500 mA / 24 V DC-12 и 900 mA / 230 V AC-15
• Електрическа надеждност: 1e-008
• Номинално импулсно издържано напрежение: 2.5 kV (IEC 60947-1)
• Номинално изолационно напрежение: 2000 V, категория на монтажа II (IEC 60664-1)
• Диелектрична якост: 2000 V (IEC 60947-1)
• Максимална устойчивост на микропрекъсвания: 5 ms

Степени на защита от влиянията на околната среда и електромагнитни смущения

• Работна температура: -5…60 °C (IEC 61131-2)
• Температура на съхранение: -40…80 °C (IEC 61131-2)
• Степен на защита IP: IP2X (IEC 60529)
• Защитна обработка: TC
• Степен на замърсяване: 2 (IEC 60664-1)
• Устойчивост на удар: 15 gn за 11 ms (IEC 60068-2-27)
• Устойчивост на излъчени полета: 10 V/m, ниво 3 (IEC 61000-4-3)
• Устойчивост на бързи преходни процеси: 2 kV, ниво 3 (IEC 61000-4-4)
• Устойчивост на нагорещена тел: 750 °C, време за гасене < 30 s (IEC 60695-2-11)
• Сертификати: GL, CSA, DNV, UL, EAC

Размери, монтаж и тегло

• Ширина: 206 mm
• Нетно тегло: 0.405 kg
• Начин на закрепване: Щипки за симетрична DIN шина 35 mm или винтове към здрава плоча с монтажен комплект
• Момент на затягане: 0.6 N·m с плоска отвертка Ø 3.5 mm

Ръководство за монтаж

• Закрепете ABE7R16S210 към симетрична DIN шина 35 mm с щипки или го фиксирайте с винтове.
• Свържете PLC края към захранването 24 V DC и проверете правилната полярност.
• Свържете предварителните задвижващи устройства към безпотенциалните нормално отворени контакти на изходния край.
• Поддържайте тока на товара в рамките на 5 A на канал и 10 A за общия изход.
• Използвайте подвижните клемни блокове за бързо окабеляване и поддръжка.
• Проверете работата на контактите и времето за превключване след включване.

Съдържание на опаковката

• 1 x релейна подоснова Schneider Electric ABE7R16S210
• Защитна опаковка за безопасно транспортиране
• Размери на опаковката: дължина 21,1 cm, ширина 8,2 cm, височина 7,0 cm
• Тегло на опаковката: 581 g

Доставка и получаване

• Изпращаме с FedEx, UPS и DHL до дестинации по целия свят.
• Поръчките напускат склада ни в рамките на 5 работни дни след потвърждение на плащането.
• Предоставяме информация за проследяване, след като куриерът вземе пратката.

Често задавани въпроси

• В: Нов и оригинален ли е ABE7R16S210?
  О: Да, доставяме чисто нови оригинални устройства в заводска опаковка.
• В: Имате ли наличност?
  О: Да, поддържаме тази релейна подоснова на склад за незабавна обработка на поръчките.
• В: Колко бързо изпращате?
  О: Изпращаме поръчките в рамките на 5 дни с DHL, FedEx или UPS.
• В: Мога ли да върна модула, ако не пасва?
  О: Да, приемаме връщания в рамките на 30 дни съгласно политиката ни за връщане.
• В: Колко канала осигурява тази подоснова?
  О: Осигурява 16 канала, всеки с по 1 нормално отворен безпотенциален контакт.
• В: Какъв е номиналният ток на канал?
  О: Всеки канал поддържа 5 A, с максимум 10 A за общия изход.
• В: Какво захранващо напрежение е необходимо за PLC края?
  О: За PLC края е необходимо номинално захранващо напрежение 24 V DC.
• В: Какъв е диапазонът на работната температура?
  О: Подосновата работи при температури от -5 до 60 °C.
