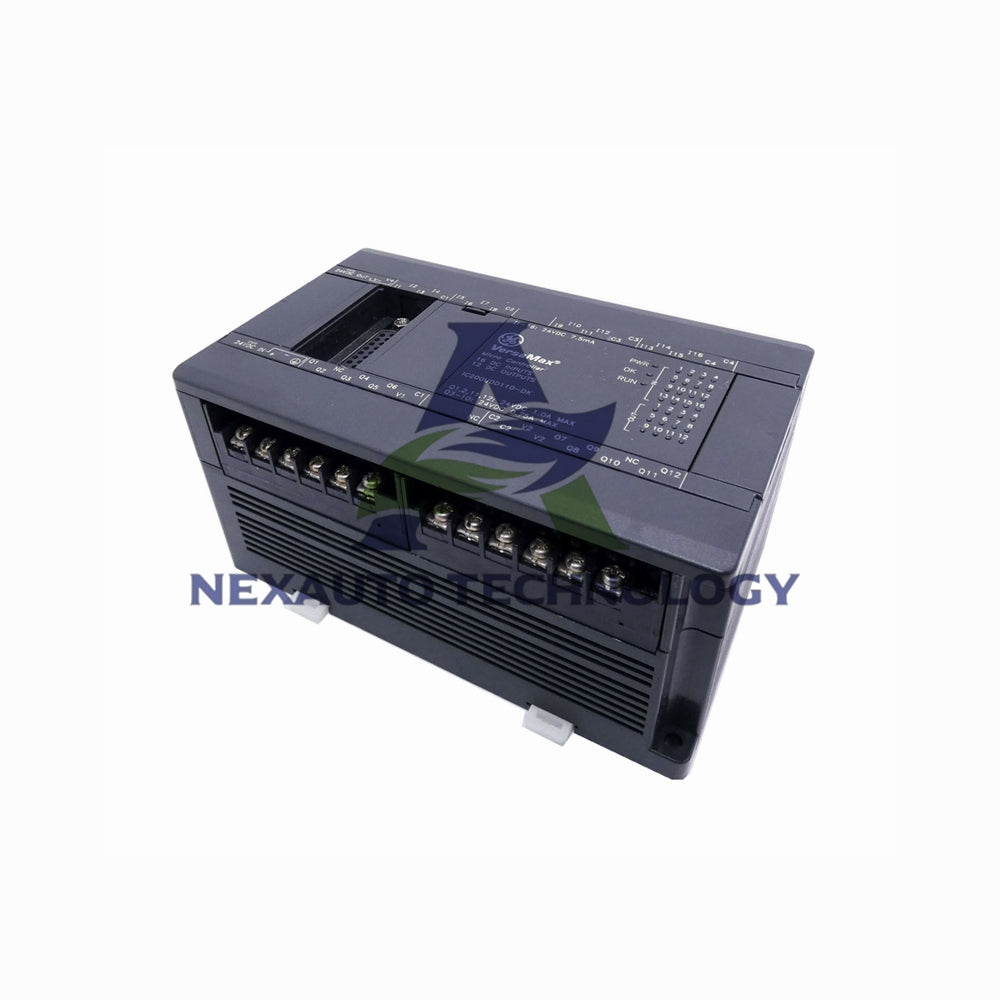

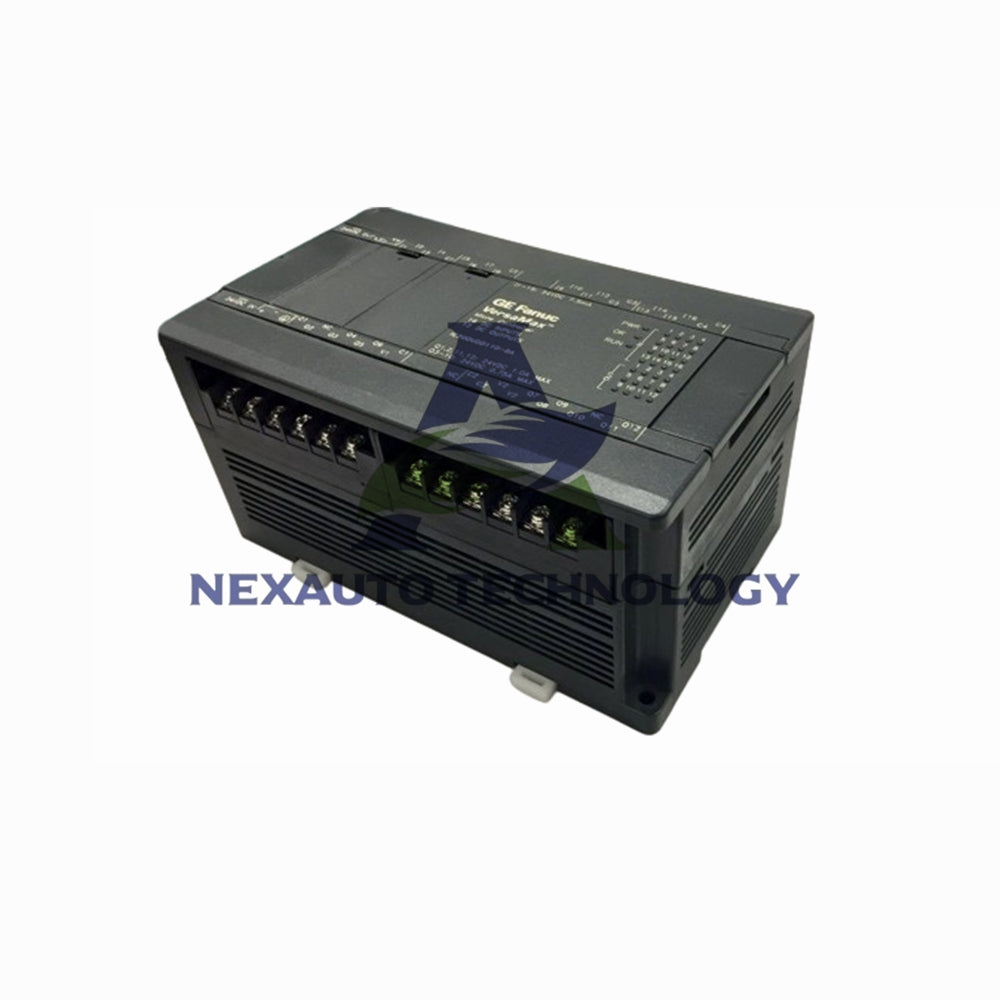

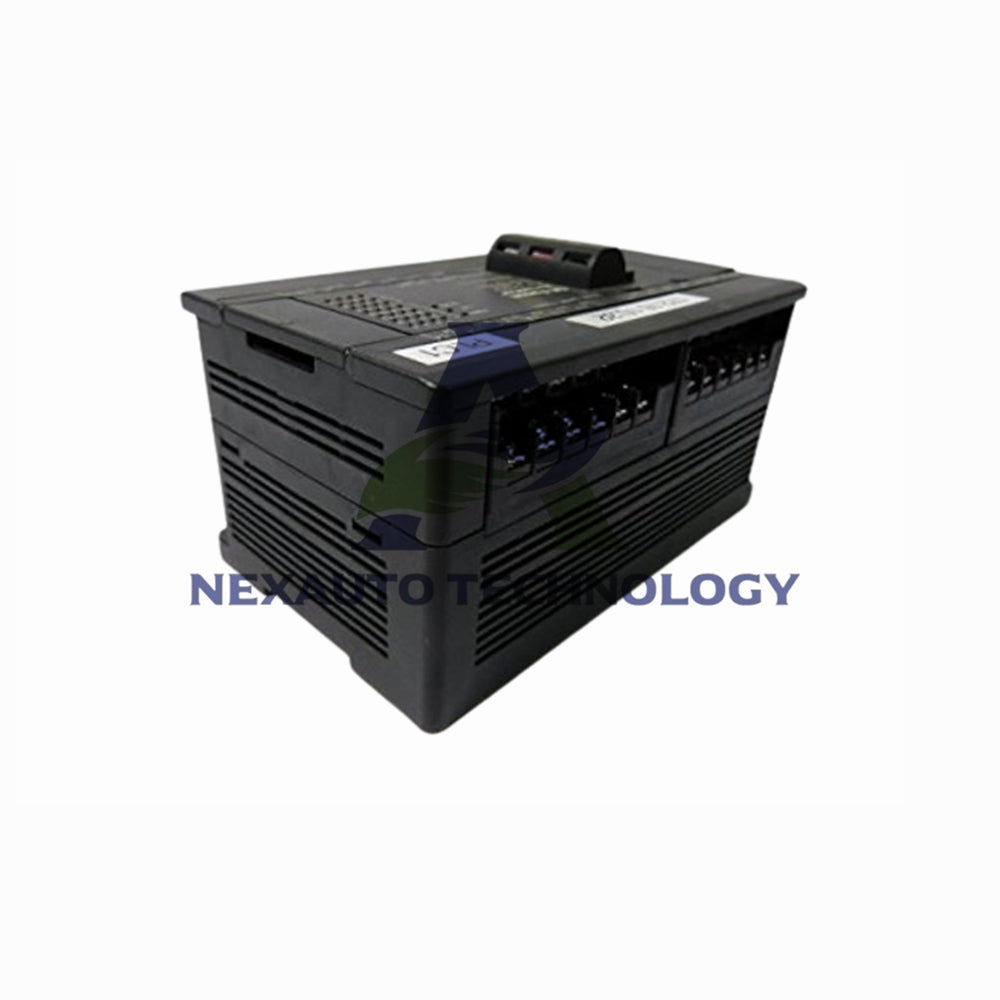

IC200UDD110 | Захранване | GE Fanuc

Спецификации за IC200UDD110

Обща информация

Производител: GE Fanuc

Номер на продукта: IC200UDD110

тегло：0.46kg

Тип продукт: Захранване за 28-точков микро PLC

Входове и изходи

Входове: Шестнадесет 24Vdc положителни логически входа (4 групи по 4)

Изходи: Дванадесет транзисторни изхода, 24Vdc

Капацитет на натоварване: 4 изхода по 0.5A; 2 изхода по 1A

Електрически спецификации

Номинално входно напрежение: 24 V DC

Обхват на входното напрежение: 0 до 30 V DC

Захранване на изхода: +24Vdc, максимум 200 mA

Обхват на напрежението: 12Vdc/24Vdc (24Vdc +10% / -43%)

Време за реакция: максимум 0.1 ms (от ИЗКЛ. до ВКЛ., от ВКЛ. до ИЗКЛ.)

Високоскоростни броячи

Максимална честота на брояча: 10 kHz

Входно напрежение за ВКЛ.: 15 V

Входно напрежение за ИЗКЛ.: 5 V

Регистри за броене: 16 бита

Ширина на броячния импулс: 20% до 80% работен цикъл при 10 kHz

Изолация и безопасност

Изолационно напрежение: 1500V RMS (от страна на полето до логическата страна)

Групова изолация напрежение: 500V RMS

Допълнителни характеристики

Максимална честота на импулс/PWM: 5 kHz

Напрежение на натоварване на изхода: Q1-Q4: 12/24 Vdc

Работен температурен диапазон: -20°C до 60°C

MTBF: 100,000 часа
