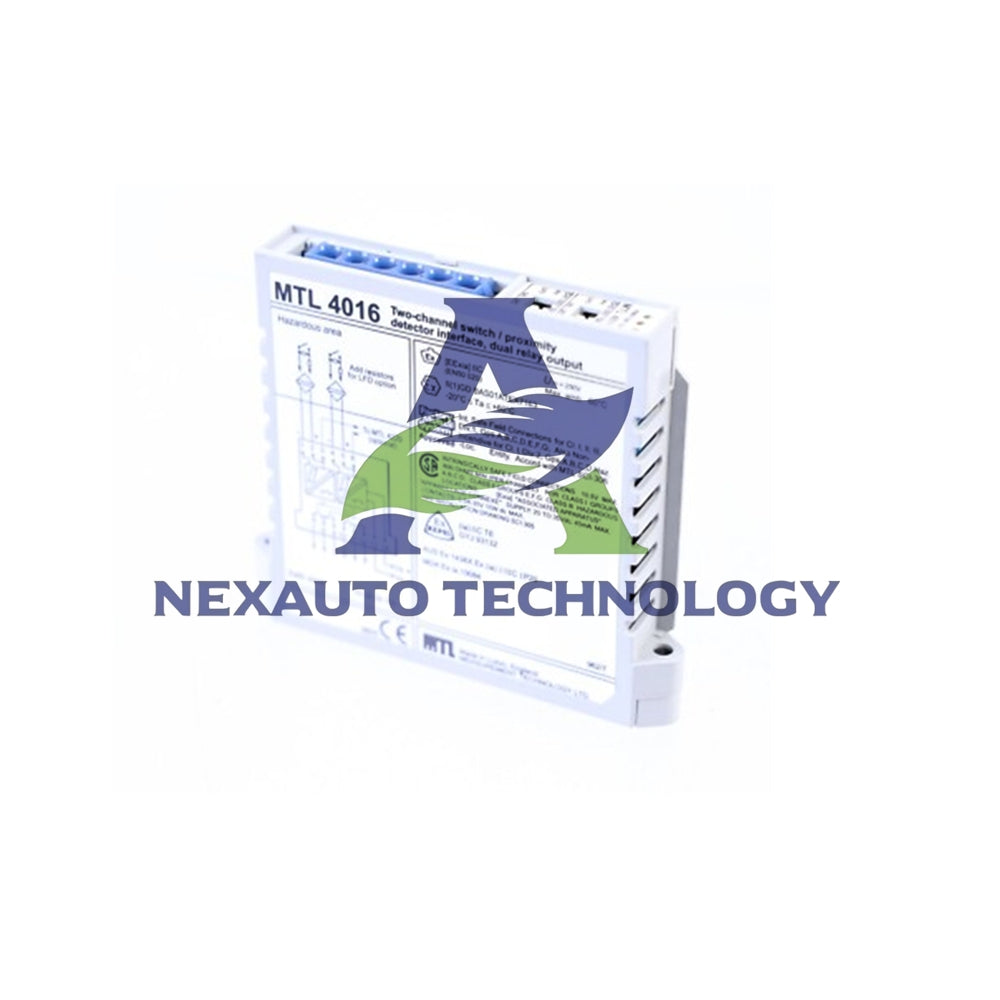

Изолатор на интерфейс за превключвател/детектор за близост MTL4016

MTL4016 Двуканален релейен изолатор с двойни изходи

Двуканален, с двойни изходи дизайн

• 2 входа за опасни зони управляват 4 релета за безопасни зони

• Независимо обръщане на фазата за всеки канал

• Откриване на повреда на линия за двата канала

• Мониторинг на земна повреда (с MTL4220)

Основни спецификации

Входно напрежение: 7-9V DC чрез 1kΩ

Прагова стойност: 1.2mA (ИЗКЛ.) / 2.1mA (ВКЛ.)

Релейни изходи: 4x SPDT (2 на канал)

Рейтинг на контактите: 0.5A @35V DC (10W)

Време за реакция: максимум 2ms

Защитни функции

• Откриване на повреда на линия: Открива прекъсвания (<100µA) и къси съединения (>6.5mA)

• Конфигурируемо LFD: Може да бъде изключено чрез DIP превключватели

• Мониторинг на земна повреда: Чрез връзка с MTL4220

• Изолация: 250V AC между зони

Типични приложения

• Управление на процеси: Двойно резервирано сигнализиране

• Системи за безопасност: Контрол + пътища за изключване

• Мониторинг: Алармени и регистриращи системи

Ръководство за клеми

Вход 1: 1(-), 2(+)

Вход 2: 4(-), 5(+)

Изход 1A: 7,8

Изход 1B: 10,11

Изход 2A: 8,9

Изход 2B: 11,12

Земна повреда: Свържете MTL4220 към 3 & 6

Съдържание на опаковката

• Изолатор MTL4016

• Комплект за монтаж на DIN шина

• Ръководство за инсталация

• Етикети за клеми
