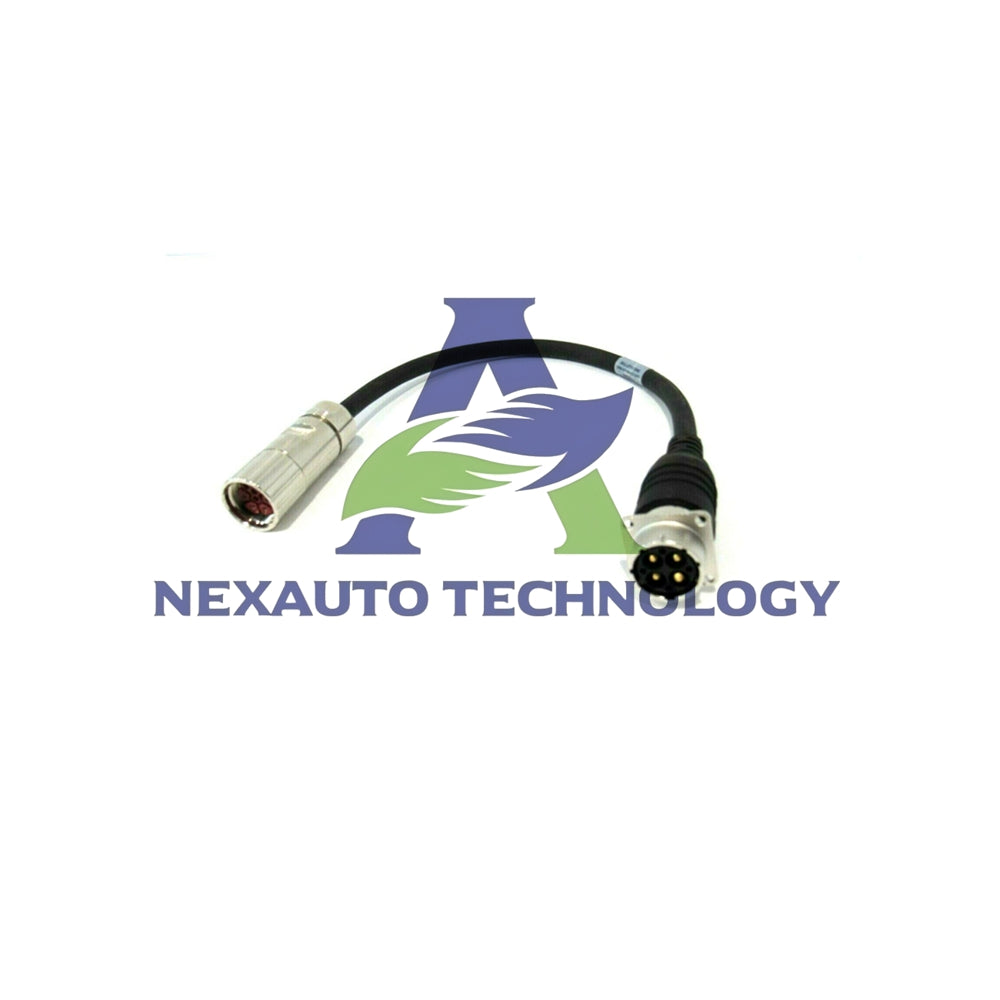

2090-CPBM4DF-10AF12 Allen-Bradley-Servokabel 10m

Allen-Bradley 2090-CPBM4DF-10AF12 Servokabel – 10 m langes Kabel für kontinuierliche Biegung für Kinetix-Antriebe

Technische Spezifikationen

• Marke: Allen-Bradley
• Modell: 2090-CPBM4DF-10AF12
• Serie: 2090-Servokabelfamilie
• Kategorie: Servokabel für kontinuierliche Biegung mit Bremsleitern
• Länge: 10 Meter (32.8 ft)
• Anzahl der Leiter: 4 Stromleiter plus 2 Bremsleiter
• Nennspannung: 600 V
• Temperaturbereich: -20 °C bis +80 °C (fest verlegt) / -10 °C bis +80 °C (bei Bewegung)
• Mindestbiegeradius: 7.5 × Kabeldurchmesser bei kontinuierlicher Biegung
• Mantelmaterial: Polyurethan (TPU), ölbeständig und flammhemmend
• Abschirmung: Verzinnter Kupfergeflechtschirm, 85 % Abdeckung
• Isolationswiderstand: ≥ 20 MΩ·km
• Nennleiterquerschnitt: 4 × 1.5 mm² Strom + 2 × 1.0 mm² Bremse
• Kapazität: ≤ 120 pF/m (Leiter zu Leiter)
• Induktivität: ≤ 0.65 µH/m
• Umgebungsbeständigkeit: Beständig gegen Öl, Kühlmittel, UV-Strahlung und Abrieb
• Störfestigkeit: Geflechtschirm reduziert elektromagnetische Störungen und Übersprechen
• Steckertyp: Werksseitig angespritzte M23- und M8-Stecker (Antriebs- und Motorseite)
• Kompatibilität: Kinetix 5500-, 5700-, 6000- und 6500-Antriebe

Installationsanleitung

• Verlegen Sie das Kabel entfernt von Hochspannungsleitungen, um elektrische Störungen zu reduzieren.
• Halten Sie den Biegeradius von 7.5 × Durchmesser ein, um eine Ermüdung der Leiter zu verhindern.
• Befestigen Sie das Kabel an beweglichen Achsen alle 300 mm, um eine Belastung der Stecker zu vermeiden.
• Richten Sie die Passfedernut am M23-Stecker aus, bevor Sie die Überwurfmutter festziehen.
• Ziehen Sie das Kabel bei der Installation oder Demontage nicht an den Steckern.
• Prüfen Sie nach der Verdrahtung die Schirmkontinuität von der Antriebs- bis zur Motorseite.
• Halten Sie das Kabel von scharfen Kanten und heißen Oberflächen über 80 °C fern.

FAQ

• F: Mit welchen Antrieben ist der 2090-CPBM4DF-10AF12 kompatibel?
  A: Er ist mit Kinetix 5500-, 5700-, 6000- und 6500-Antrieben mit M23- und M8-Steckern kompatibel.
• F: Kann ich dieses Kabel in einer Energieführungskette für kontinuierliche Biegung verwenden?
  A: Ja. Der TPU-Mantel und der Biegeradius von 7.5 × Durchmesser unterstützen kontinuierliche Biegebewegungen.
• F: Welche maximale Spannung ist für dieses Servokabel zulässig?
  A: Das Kabel ist für 600 V an den Stromleitern und Bremsaderpaaren ausgelegt.
• F: Blockiert der Schirm elektrische Störungen des Antriebs?
  A: Ja. Das verzinnte Kupfergeflecht mit 85 % Abdeckung reduziert elektromagnetische Störungen und Übersprechen in störungsreichen Schaltschränken.
• F: Welchen Temperaturbereich hält das Kabel aus?
  A: Es ist bei fester Verlegung für -20 °C bis +80 °C und bei Bewegung für -10 °C bis +80 °C geeignet.
• F: Wie schnell können Sie diesen Artikel versenden?
  A: Lagerhaltige Artikel versenden wir innerhalb von 5 Werktagen per FedEx, UPS oder DHL.
• F: Kann ich das Kabel zurückgeben, wenn es nicht passt?
  A: Ja. Wir akzeptieren innerhalb von 30 Tagen Rückgaben unbenutzter Artikel in der Originalverpackung.
