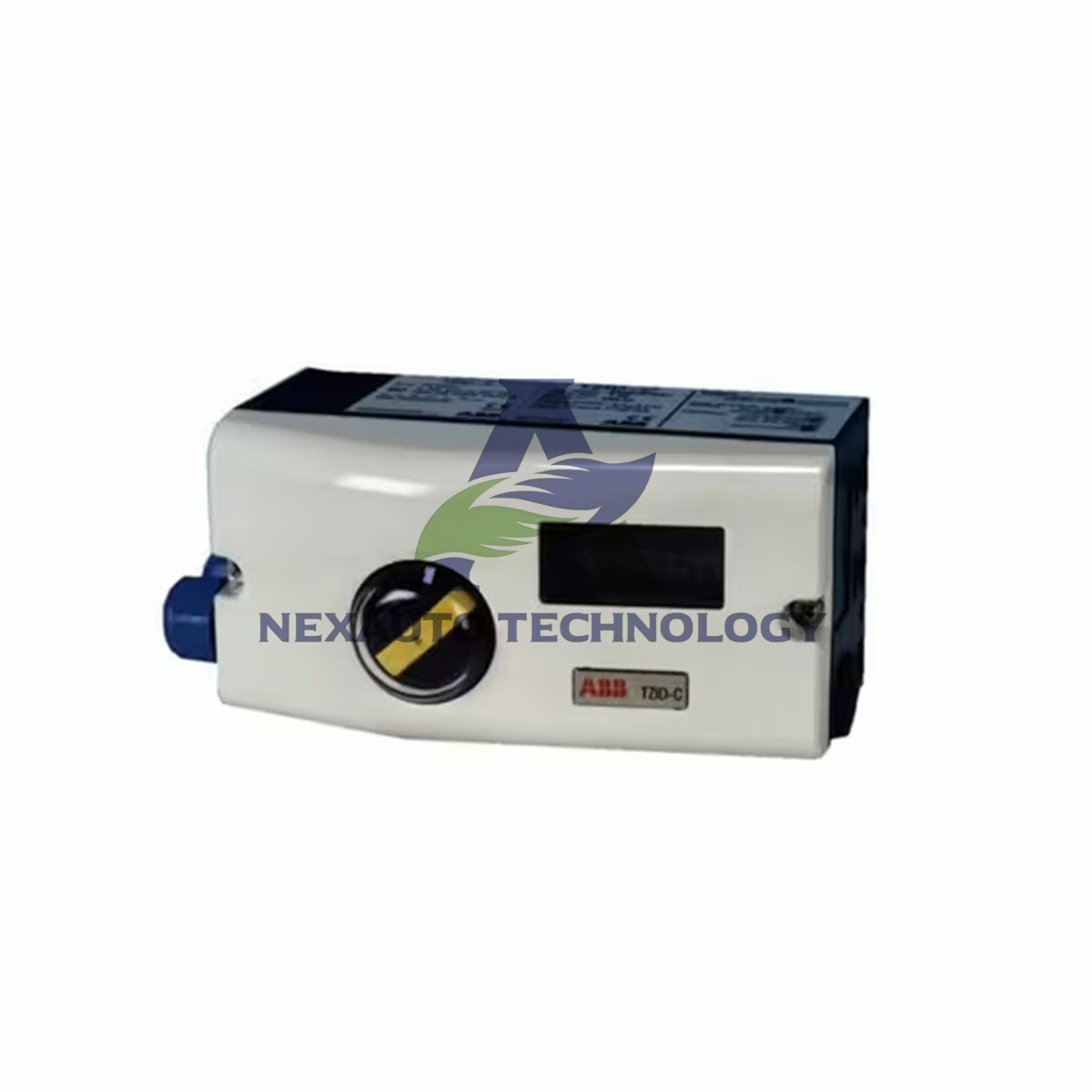

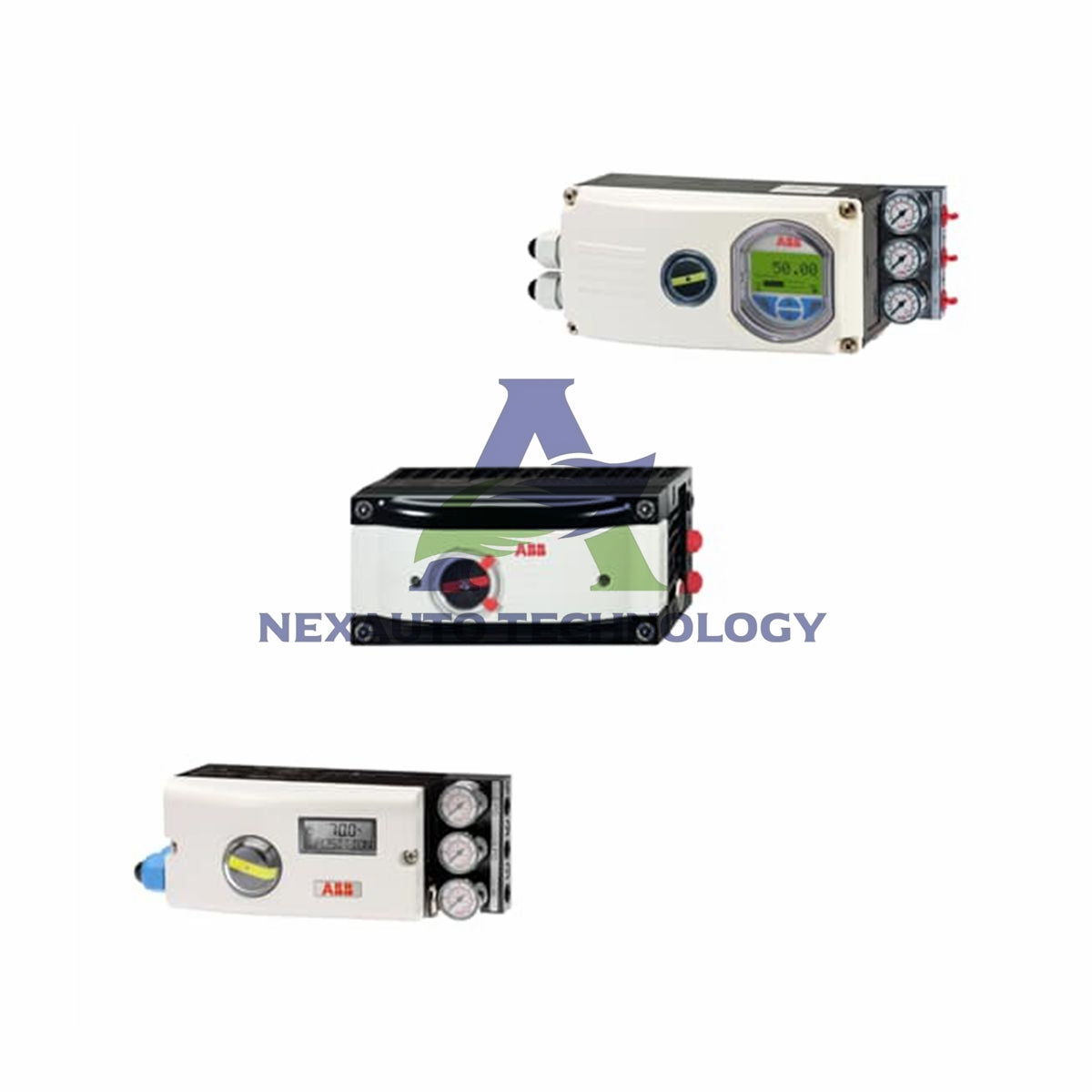

ABB V18345-1010420001 digitaler Stellungsregler TZIDC

ABB V18345-1010420001 Digitaler Stellungsregler – Präzise Steuerung für anspruchsvolle Prozesse

Wichtige technische Spezifikationen

• Marke: ABB
• Modell: V18345-1010420001
• Serie: TZIDC
• Eingangssignal: 4–20 mA mit HART-Kommunikation
• Hubbereich: 10–100 mm linear, 30–100° drehend
• Auflösung: 0,1 % des Gesamthubs
• Linearität: ±0,5 % des Messbereichsendwerts
• Empfindlichkeit: 0,05 % des Messbereichsendwerts
• Frequenzgang: bis zu 10 Hz (Kleinsignal)
• Temperaturbereich: -40°C bis +80°C (-40°F bis +176°F)
• Umgebungsbeständigkeit: IP66, NEMA 4X, korrosionsbeständiges Gehäuse
• Störfestigkeit: CE-gekennzeichnet, EMV-konform gemäß IEC 61326
• Versorgungsspannung: 11–30 V DC (Schleifenversorgung)
• Zuluft: 1,4–7 bar (20–100 psi), trocken und ölfrei

Installationsanleitung

• Montieren Sie den Stellungsregler über die Standardschnittstelle direkt an Linear- oder Drehantrieben.
• Schließen Sie die 4–20-mA-Signalschleife an und stellen Sie sicher, dass die Polarität mit den Klemmenbezeichnungen übereinstimmt.
• Stellen Sie saubere, trockene Instrumentenluft innerhalb des angegebenen Druckbereichs bereit.
• Führen Sie die automatische Kalibrierung über die lokalen Tasten oder ein mobiles HART-Kommunikationsgerät durch.
• Prüfen Sie vor dem Festziehen, ob der Rückführhebel oder die Welle am Ventilhub ausgerichtet ist.
• Dichten Sie Kabeleinführungen und Luftanschlüsse ab, um die Schutzart IP66 aufrechtzuerhalten.

Lieferumfang

• 1 x ABB V18345-1010420001 digitaler Stellungsregler
• 1 x Montagehalterung und Rückführhebel-Set
• 1 x Satz Klemmenabdeckungen und Kabelverschraubungen
• 1 x Kurzanleitung und Installationsblatt
• 1 x Zubehörbeutel mit Schrauben und O-Ringen

Versand und Support

• Wir versenden per FedEx, UPS und DHL für eine schnelle weltweite Lieferung.
• Wir versenden Ihre Bestellung innerhalb von 5 Tagen nach Zahlungsbestätigung.
• Wir bieten ein 30-tägiges Rückgaberecht für unbenutzte Artikel in der Originalverpackung.
• Kontaktieren Sie uns für Großbestellungen oder technische Kompatibilitätsprüfungen.

FAQ

• F: Welchen Temperaturbereich hat dieser Stellungsregler?
  A: Der V18345-1010420001 arbeitet bei Temperaturen von -40°C bis +80°C. Er eignet sich für raue Außen- und Innenumgebungen.
• F: Unterstützt er die HART-Kommunikation?
  A: Ja, dieses Modell unterstützt das HART-Protokoll über die 4–20-mA-Schleife. Sie können Diagnosen und Konfigurationen aus der Ferne abrufen.
• F: Welchen Zuluftdruck benötigt er?
  A: Er benötigt saubere, trockene und ölfreie Luft mit 1,4–7 bar (20–100 psi). Verwenden Sie vorgeschaltet immer einen Filterregler.
• F: Ist das Gerät neu und original?
  A: Wir liefern brandneue Originalprodukte. Wir halten Lagerbestand für den sofortigen Versand bereit.
• F: Wie schnell versenden Sie?
  A: Wir versenden innerhalb von 5 Tagen mit DHL, FedEx oder UPS. Die Sendungsverfolgungsdaten erhalten Sie, sobald wir die Ware versenden.
• F: Kann ich das Produkt zurückgeben?
  A: Ja, wir akzeptieren Rückgaben innerhalb von 30 Tagen für unbenutzte Artikel. Bitte bewahren Sie die Originalverpackung und das Zubehör auf.
