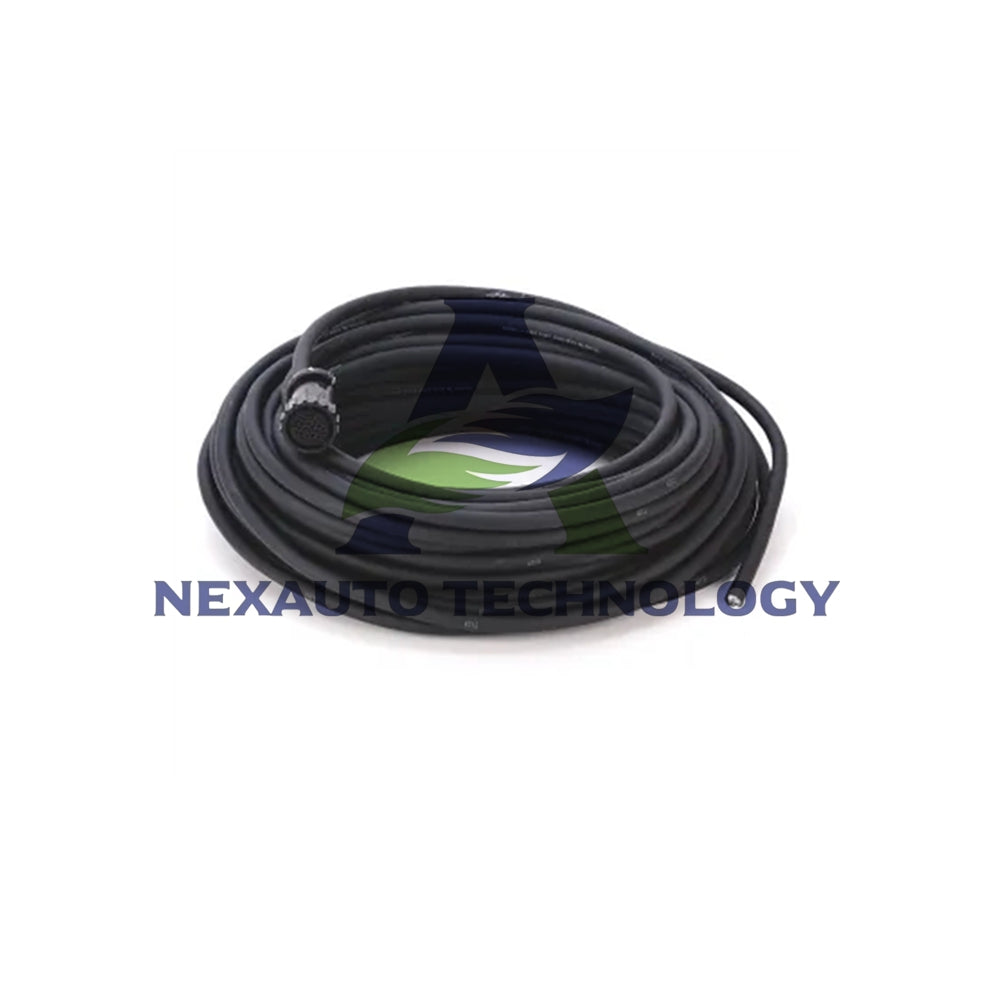

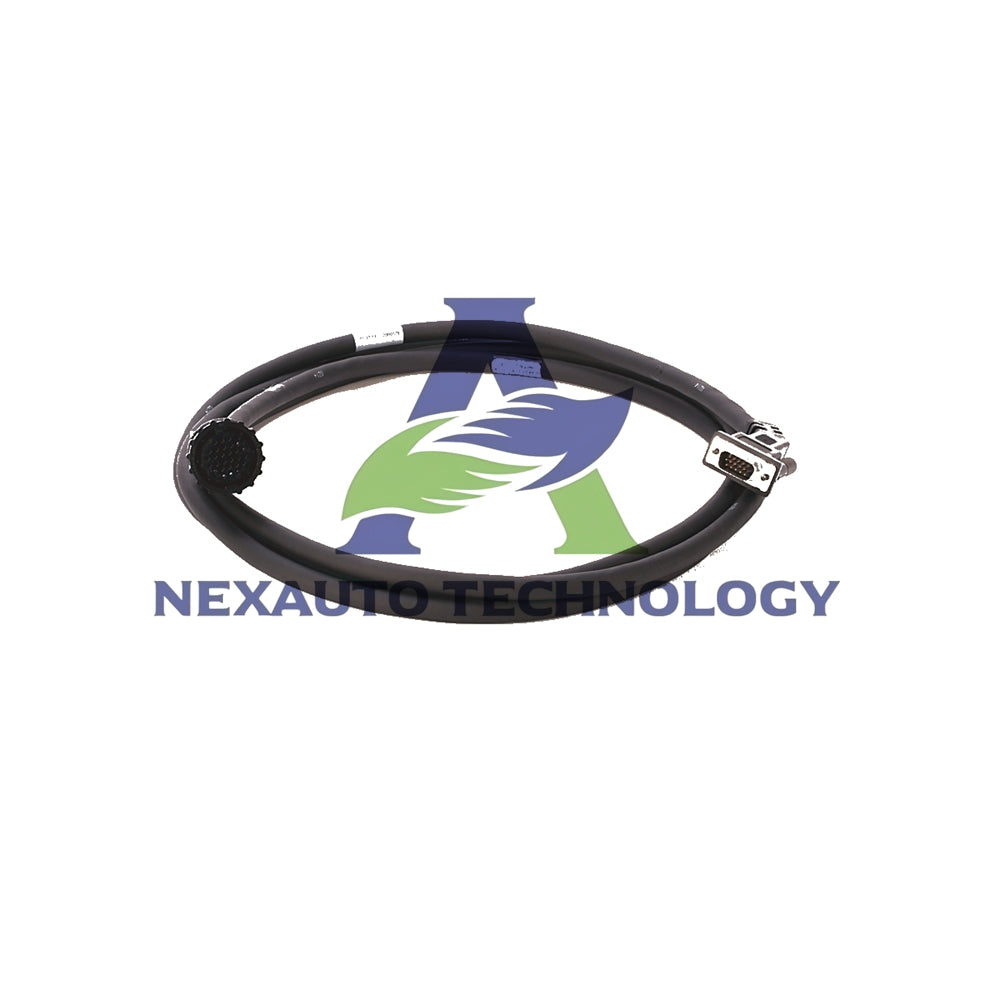

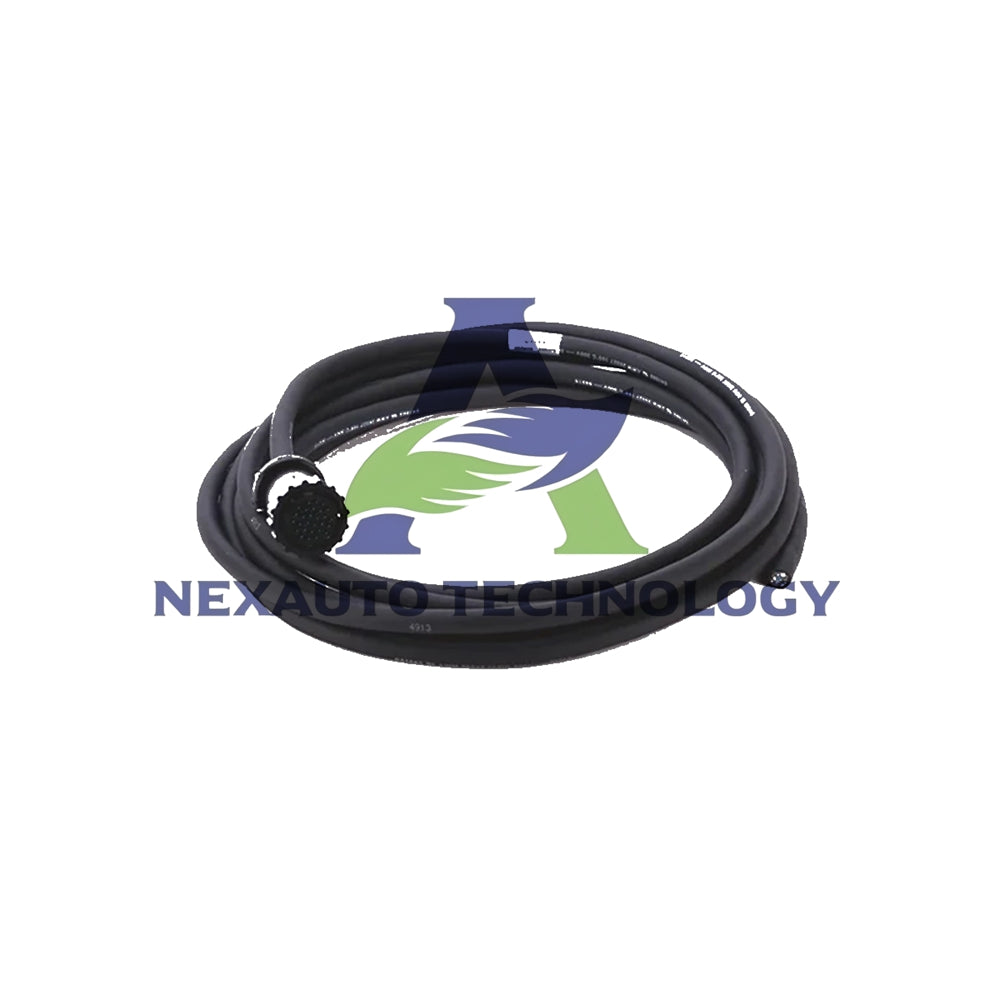

Allen-Bradley 2090-CNSSPRS-AA12 Netzwerkkabel 12M

Allen-Bradley 2090-CNSSPRS-AA12 Netzwerkkabel – Konnektivität für Kinetix-6000M-Systeme

Technische Spezifikationen

• Marke: Allen-Bradley
• Modell: 2090-CNSSPRS-AA12
• Kategorie: Netzwerkkabel / Kinetix-6000M-Kommunikationskabel
• Kabellänge: 12 Meter (39.3 ft)
• Steckerkonfiguration: Gerader Stiftstecker (SP) auf der Upstream-Seite zu rechtwinkliger Buchse (RS) auf der Downstream-Seite
• Leiterquerschnitt: Verdrillte Doppelleitung mit 22 AWG
• Kabeldurchmesser: Nennwert 7.75 mm (0.30 in.)
• Biegeradius: 93.0 mm (3.6 in.) Mindestwert bei statischer Installation
• Anzugsdrehmoment für die Steckermontage: 0.8 bis 1.2 N·m (7 bis 11 lb·in)
• Temperaturbereich: -20°C bis +80°C
• Umweltbeständigkeit: Ölbeständiger und flammhemmender Kabelmantel mit umfassender Abschirmung
• Störfestigkeit: Abschirmung mit dem Steckergehäuse verbunden für hervorragenden EMI-/RFI-Schutz
• Maximale Netzwerklänge: Insgesamt 100 Meter (328 ft) bei Reihenschaltung

Installationsanleitung

• Montieren Sie die IDM-Einheit, bevor Sie ein Netzwerkkabel anschließen, um eine Belastung des Steckers zu vermeiden.
• Nur ein gerader Stiftstecker passt in das IPIM-Modul; rechtwinklige Stiftstecker funktionieren nicht.
• Halten Sie während der Installation einen Mindestbiegeradius vom 7-Fachen des Kabeldurchmessers ein.
• Bringen Sie entlang der Kabelstrecke in Abständen von 3 Metern Kabelhalterungen an, um die Zugspannung zu verringern.
• Wenden Sie ein Drehmoment von 0.8 bis 1.2 N·m an, um die M12-Steckerkontakte vollständig einzusetzen.
• Verlegen Sie die Kabel fern von Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
• Installieren Sie einen 2090-CTSRP-Netzwerkabschluss an der letzten IDM-Einheit in der Kette.

Lieferumfang

• 1 x Allen-Bradley-2090-CNSSPRS-AA12-Netzwerkkabel
• 1 x Schutzstaubkappe an jedem Steckerende
• 1 x Antistatik-Abschirmbeutel

Versand & Support

• Wir versenden innerhalb von 5 Tagen nach Auftragsbestätigung.
• Für weltweite Lieferungen nutzen wir FedEx, UPS und DHL.
• Wir akzeptieren Rücksendungen innerhalb von 30 Tagen nach der Lieferung.
• Alle Produkte sind brandneu und original aus unserem Lagerbestand.

Häufig gestellte Fragen

• F: Wie lang darf das Gesamtkabel für ein IPIM-Modul maximal sein?
  A: Die kombinierte Netzwerklänge vom IPIM bis zur letzten IDM-Einheit darf 100 Meter (328 ft) nicht überschreiten.
• F: Kann ich das 2090-CNSSPRS-AA12 für andere Kinetix-Antriebssysteme verwenden?
  A: Nein, dieses Kabel wurde speziell für die integrierte Antrieb-Motor-Netzwerkarchitektur des Kinetix 6000M entwickelt.
• F: Benötigt dieses Kabel einen Abschluss an der letzten IDM-Einheit?
  A: Ja, die letzte IDM-Einheit benötigt einen 2090-CTSRP-Netzwerkabschluss, der jedem IPIM-Modul beiliegt.
• F: Wie installiere ich den Stecker ordnungsgemäß, um Schäden zu vermeiden?
  A: Wenden Sie ein Drehmoment von 0.8 bis 1.2 N·m an und vermeiden Sie es, das Kabel innerhalb von 93 mm vom Stecker zu biegen.
• F: Kann ich das Kabel zurückgeben, wenn es nicht zu meiner Installation passt?
  A: Ja, wir bieten für unbenutzte Produkte in der Originalverpackung ein 30-tägiges Rückgaberecht.
