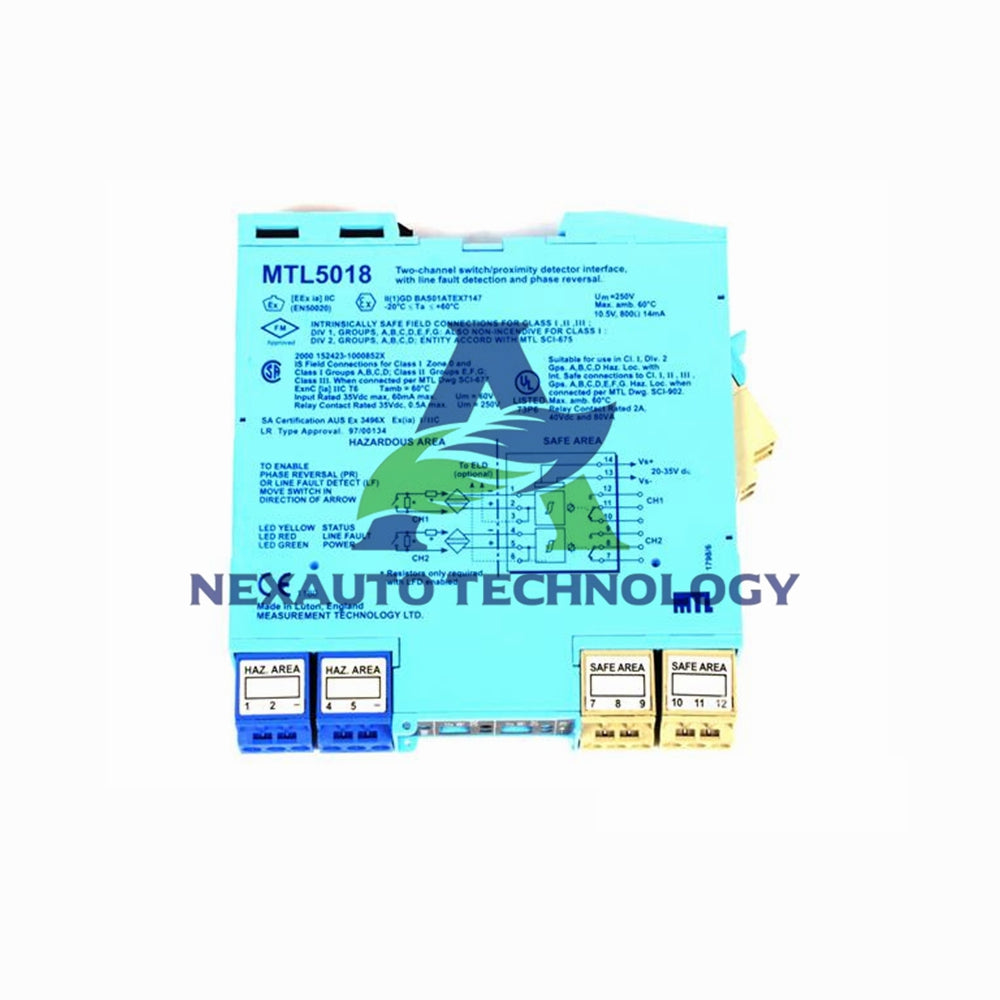

Dual-Kanal-Relais-Schnittstelle | MTL5018 MTL

Großbestellungen & schneller Versand

Sofortiger 10% Rabatt auf Winter Banks Kredit-/Debitkarten-EMI und Kreditkarte

Schneller & zuverlässiger weltweiter Versand – Versandbereit ab Lager
Auf Lager (19 Einheiten), versandbereit
  • Schneller Versand
  • Rückgaberecht
  • Niedrigster Preis
  • Hilfezentrum 24/7

About the Product

MTL5018 Dual-Kanal-Relais-Schnittstelle für explosionsgefährdete Bereiche

Hauptvorteile

  • Zwei isolierte Relaisausgänge, gesteuert von Zone 0
  • Unabhängige Phasenumkehr pro Kanal
  • Visuelle Leitungsfehlerdiagnose
  • NAMUR-Näherungsschalter kompatibel

Technische Spezifikationen

Eingangsmerkmale
• Spannung: 7-9V über 1kΩ
• EIN-Schwelle: >2,1mA oder <2kΩ
• AUS-Schwelle: <1,2mA oder >10kΩ
• Hysterese: 200µA

Relaisausgänge
• Typ: SPDT Umschalter
• Nennwert: 2A @250V AC
• Ansprechzeit: <10ms
• Kontaktmaterial: Silberlegierung

Leitungsfehlererkennung
• Unterbrechung: <100µA (Alarm)
• Kurzschluss: <100Ω (Alarm)
• Erforderliche Widerstände:
- Serie: 500Ω-1kΩ
- Parallel: 20kΩ-25kΩ

Stromversorgung & Sicherheit
• Verbrauch: 60mA @24V
• Isolierung: 250V AC/DC
• Zertifizierung: Zone 0, IIC, T4-T6
• Sicherheit: 10,5V, 800Ω, 14mA/Kanal

Anschlussklemmen

Kanal 1
1: Eingang -ve | 2: Eingang +ve
10: NC | 11: COM | 12: NO

Kanal 2
4: Eingang -ve | 5: Eingang +ve
7: NC | 8: COM | 9: NO

Leistung
13: -ve | 14: +ve

Typische Anwendungen

  • Notabschaltungssysteme
  • Motorsteuerungen für explosionsgefährdete Bereiche
  • Doppelabsperrventil-Betätigung
  • ATEX-Fördersysteme
  • Redundante Sicherheitskreise

LED-Statusanzeige

• Grün: Strom EIN
• Gelb (x2): Relais aktiviert
• Rot (x2): Leitungsfehler erkannt

Lieferumfang

• MTL5018 Schnittstellenmodul
• DIN-Schienen-Montagesatz
• Installationsanleitung
