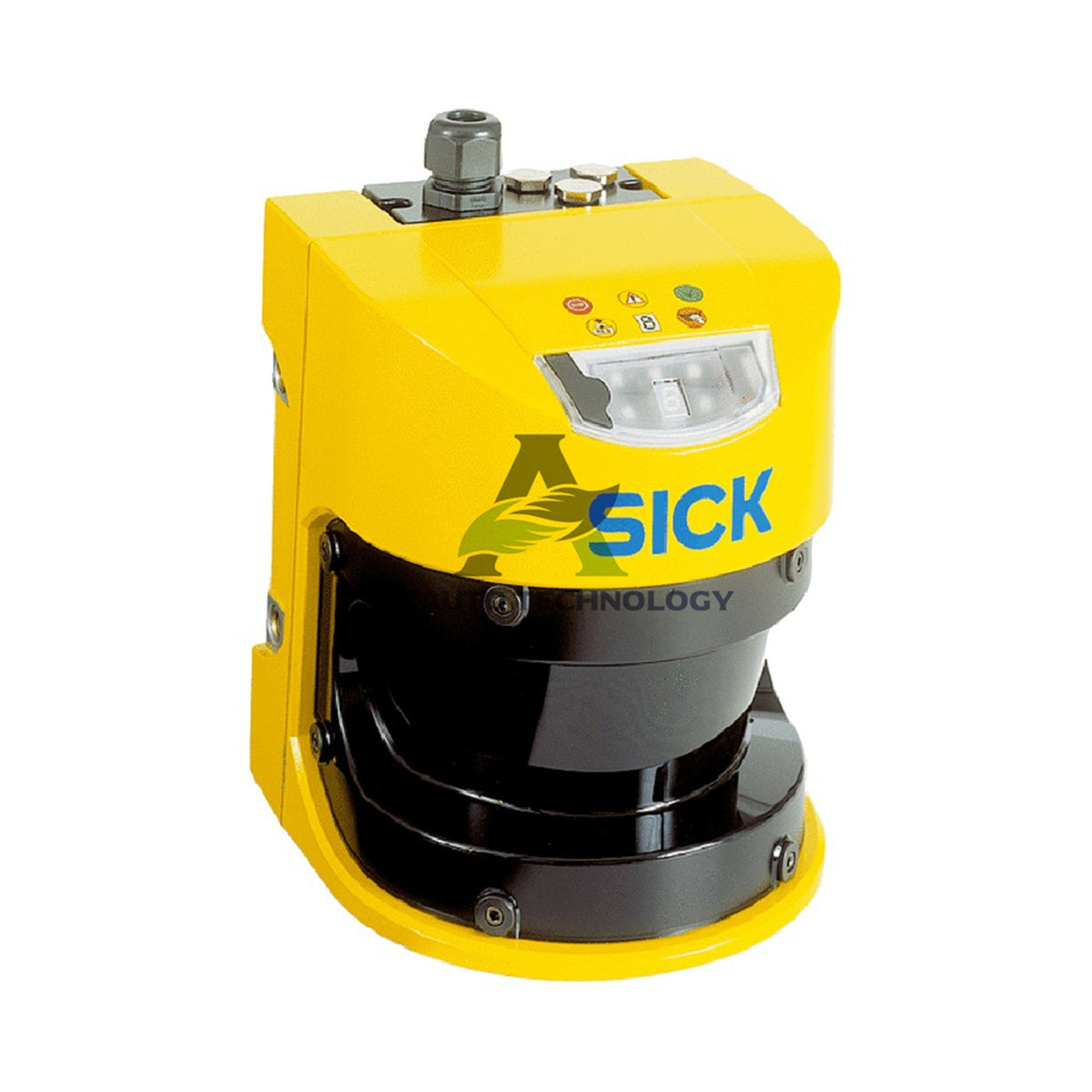

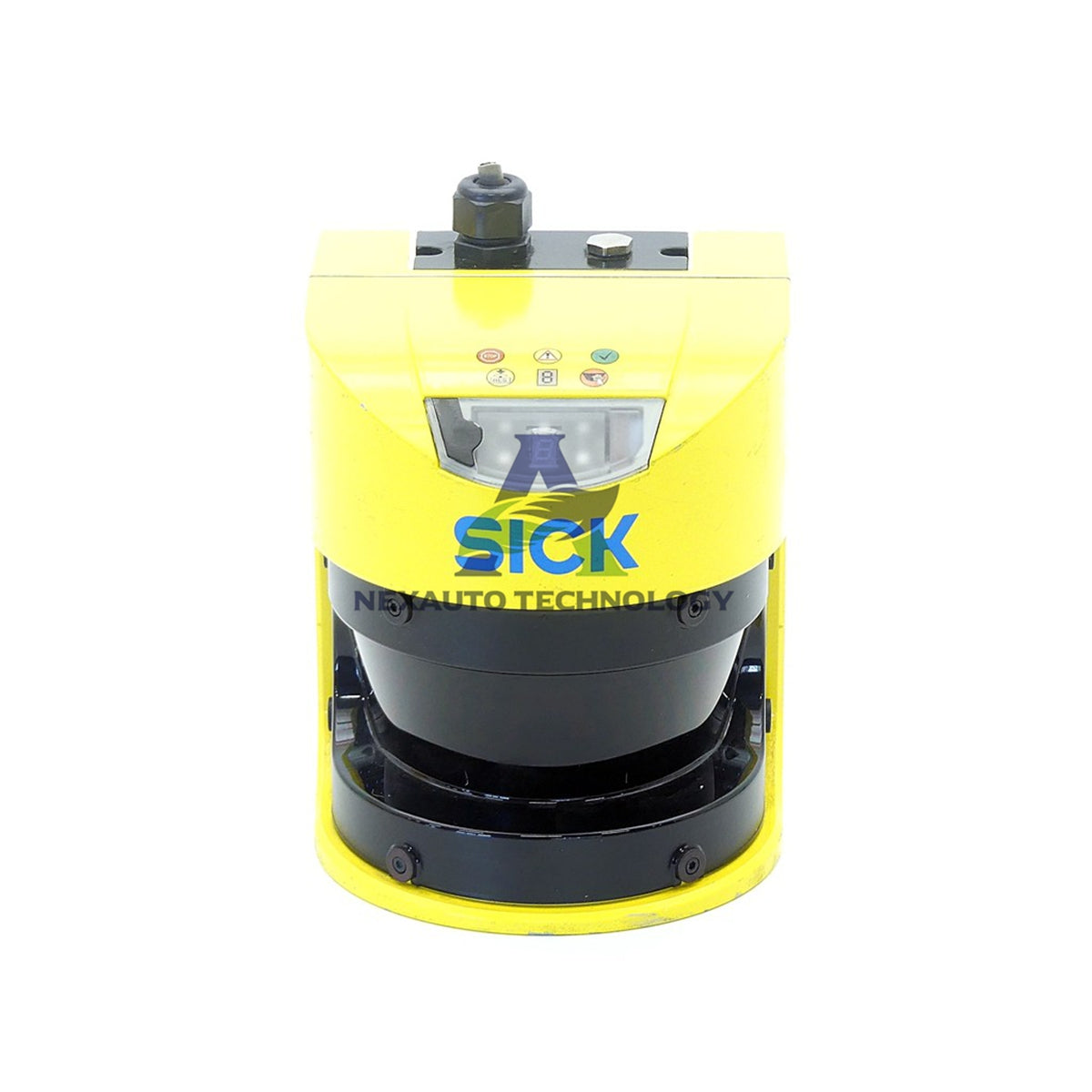

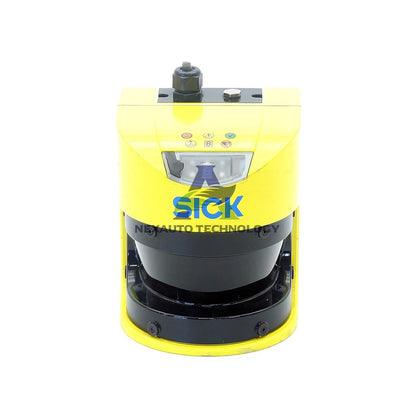

S30A-4011CA SICK Sicherheits-Laserscanner S3000 Advanced

SICK S30A-4011CA Sicherheits-Laserscanner – S3000 Advanced-Serie

Technische Daten

• Marke: SICK
• Modell: S30A-4011CA
• Serie: S3000 Advanced
• Typ: Sicherheits-Laserscanner, Sensor ohne Systemstecker
• Anwendung: Innenbereich
• Schutzfeldreichweite: 4 m
• Warnfeldreichweite: 49 m (20 m bei 20 % Remission)
• Entfernungsmessbereich: 0 m bis 49 m
• Scanwinkel: 190°
• Auflösung: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (konfigurierbar)
• Winkelauflösung: 0.5°, 0.25° (abhängig von Reichweite und Auflösung)
• Ansprechzeit: 60 ms
• Schutzfeldzuschlag: 100 mm
• Versorgungsspannung: 24 V DC (16.8 V DC bis 28.8 V DC)
• Stromaufnahme: 0.8 A bis 2.3 A
• Anschluss: M12-Stecker, 5-polig, Stecker
• Gehäusematerial: Aluminium-Druckguss, RAL 1021 gelb
• Frontscheibe: Polycarbonat mit kratzfester Beschichtung
• Abmessungen (B x H x T): 155 mm x 185 mm x 160 mm
• Gewicht: 3.3 kg

Sicherheitsbezogene Kenngrößen

• Typ: Typ 3 (IEC 61496)
• Safety Integrity Level: SIL 2 (IEC 61508)
• Kategorie: Kategorie 3 (EN ISO 13849)
• Performance Level: PL d (EN ISO 13849)
• PFHD: 8.0 × 10⁻⁸
• Gebrauchsdauer (TM): 20 Jahre (EN ISO 13849)
• Sicherer Zustand bei Fehler: Mindestens ein OSSD verbleibt im AUS-Zustand
• Schutzklasse: II (EN 50178)

Feldsätze und Ausgänge

• Der Scanner unterstützt Dreifach-Feldsätze sowie Doppelfeldsätze über 4 Feldsätze hinweg.
• Er deckt 12 Felder und 4 Überwachungsfälle für eine flexible Zonensteuerung ab.
• Er überwacht bis zu 4 Schutzfelder gleichzeitig.
• Zwei OSSD-Ausgänge liefern jeweils 500 mA für das sichere Abschalten der Maschine.
• Drei Ausgänge für Anwendungsdiagnosen liefern jeweils 100 mA.
• Die Anzahl der Mehrfachabtastungen reicht von 2 bis 16 und ist konfigurierbar.
• Die automatische Rücksetzverzögerung reicht von 2 s bis 60 s und ist konfigurierbar.

Umgebungs- und Laserdaten

• Schutzart: IP65 (EN 60529)
• Umgebungstemperatur im Betrieb: –10 °C bis +50 °C
• Lagertemperatur: –25 °C bis +50 °C
• Vibrationsfestigkeit: IEC 60068-2-6, IEC 60068-2-64, IEC 61496-3, Klasse 5M1
• Stoßfestigkeit: IEC 60068-2-27, IEC 61496-3, Klasse 5M1
• Dauerschock: 50 m/s², 11 ms und 100 m/s², 16 ms
• Lichtart: Gepulste Laserdiode, Wellenlänge 905 nm
• Laserklasse: Klasse 1 (IEC 60825-1, 21 CFR 1040.10/1040.11)
• Erkennbarer Remissionsfaktor: 1.8 % bis > 1,000 %, Reflektoren

Installationsanleitung

• Montieren Sie das Aluminium-Druckgussgehäuse in der erforderlichen Scan-Höhe auf einer stabilen Fläche im Innenbereich.
• Verbinden Sie den 5-poligen M12-Stecker mit dem Systemstecker und dem Schaltschrank der Maschine.
• Stellen Sie eine 24-V-DC-Versorgung im Bereich von 16.8 V bis 28.8 V bereit.
• Konfigurieren Sie Auflösung, Feldsätze und Überwachungsfälle mit der SICK-Konfigurationssoftware.
• Richten Sie den Scanwinkel von 190° so aus, dass die Schutz- und Warnzonen vollständig abgedeckt werden.
• Überprüfen Sie nach der Montage die IP65-Dichtung und die kratzfeste Frontscheibe.

Lieferumfang

• 1 × SICK S30A-4011CA Sicherheits-Laserscanner (Sensor ohne Systemstecker)
• 1 × 5-poliger M12-Stecker
• 1 × Schutzverpackung
• 1 × Kurzanleitung

Versand und Support

• Wir versenden weltweit mit FedEx, UPS und DHL.
• Artikel auf Lager versenden wir innerhalb von 5 Werktagen nach Auftragsbestätigung.
• Rückgaben sind innerhalb von 30 Tagen gemäß unseren Standard-Rückgabebedingungen möglich.
• Alle Geräte sind fabrikneu und original.

FAQ

• F: Wie groß ist die Schutzfeldreichweite des S30A-4011CA?
  A: Die Schutzfeldreichweite beträgt 4 m. Das Warnfeld reicht bis zu 49 m, bei 20 % Remission bis zu 20 m.
• F: Wie viele Schutzfelder kann das Gerät gleichzeitig überwachen?
  A: Es überwacht bis zu 4 Schutzfelder gleichzeitig.
• F: Ist im Lieferumfang des Scanners ein Systemstecker enthalten?
  A: Nein. Dieses Modell wird als Sensor ohne Systemstecker geliefert und verwendet einen 5-poligen M12-Stecker.
• F: Welche Sicherheitsstufen erfüllt das Gerät?
  A: Es erfüllt Typ 3 (IEC 61496), SIL 2 (IEC 61508), Kategorie 3 und PL d (EN ISO 13849).
• F: Welchen Ausgangsstrom liefern die OSSDs?
  A: Die beiden OSSD-Ausgänge liefern jeweils 500 mA. Drei Diagnoseausgänge liefern jeweils 100 mA.
• F: Wie lang ist die Ansprechzeit?
  A: Die Ansprechzeit beträgt 60 ms.
• F: Welche Umgebungstematurgrenzen gelten?
  A: Der Betriebstemperaturbereich liegt bei –10 °C bis +50 °C. Der Lagertemperaturbereich liegt bei –25 °C bis +50 °C.
• F: Ist die Frontscheibe vor Kratzern geschützt?
  A: Ja. Die Polycarbonat-Frontscheibe verfügt auf der Außenseite über eine kratzfeste Beschichtung.
