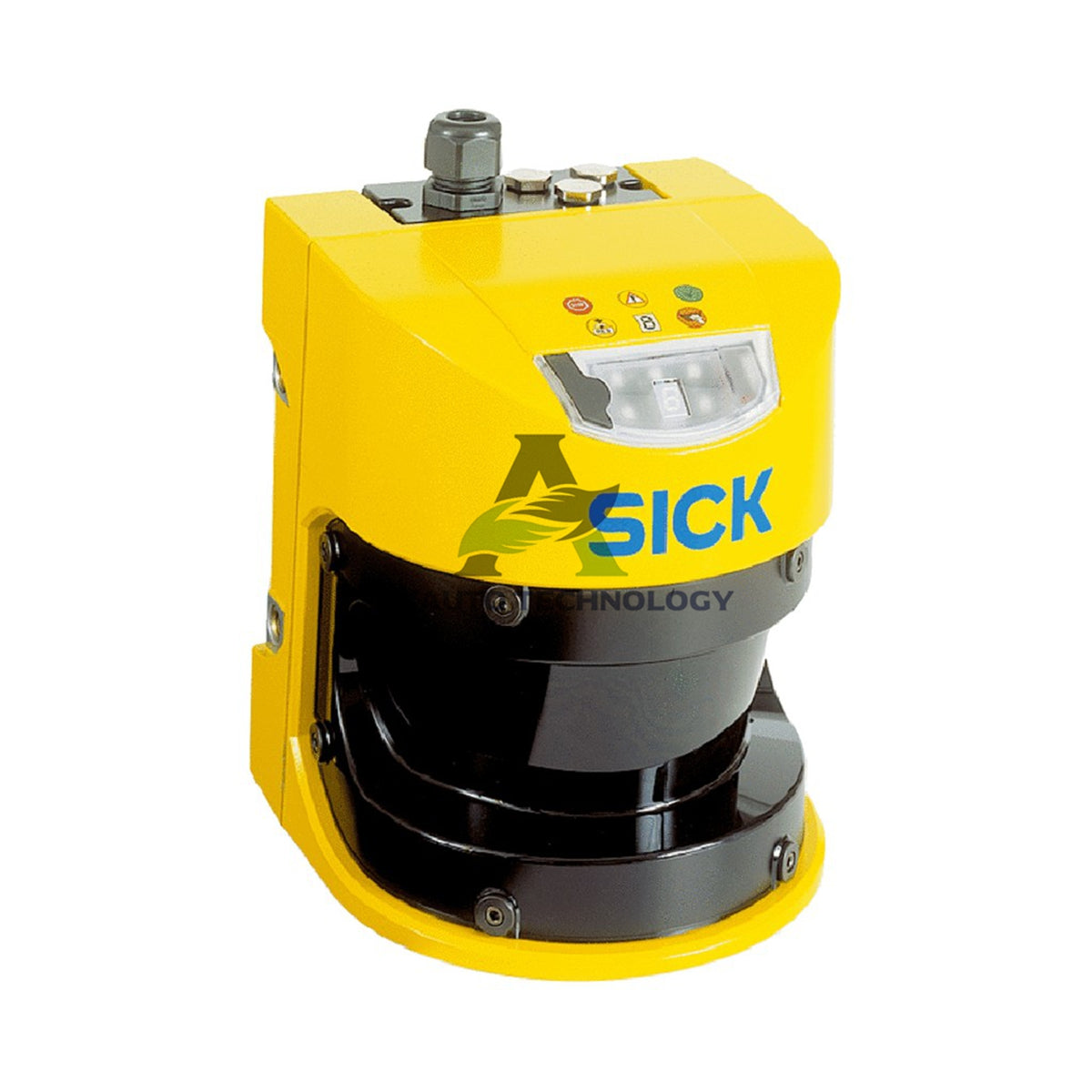

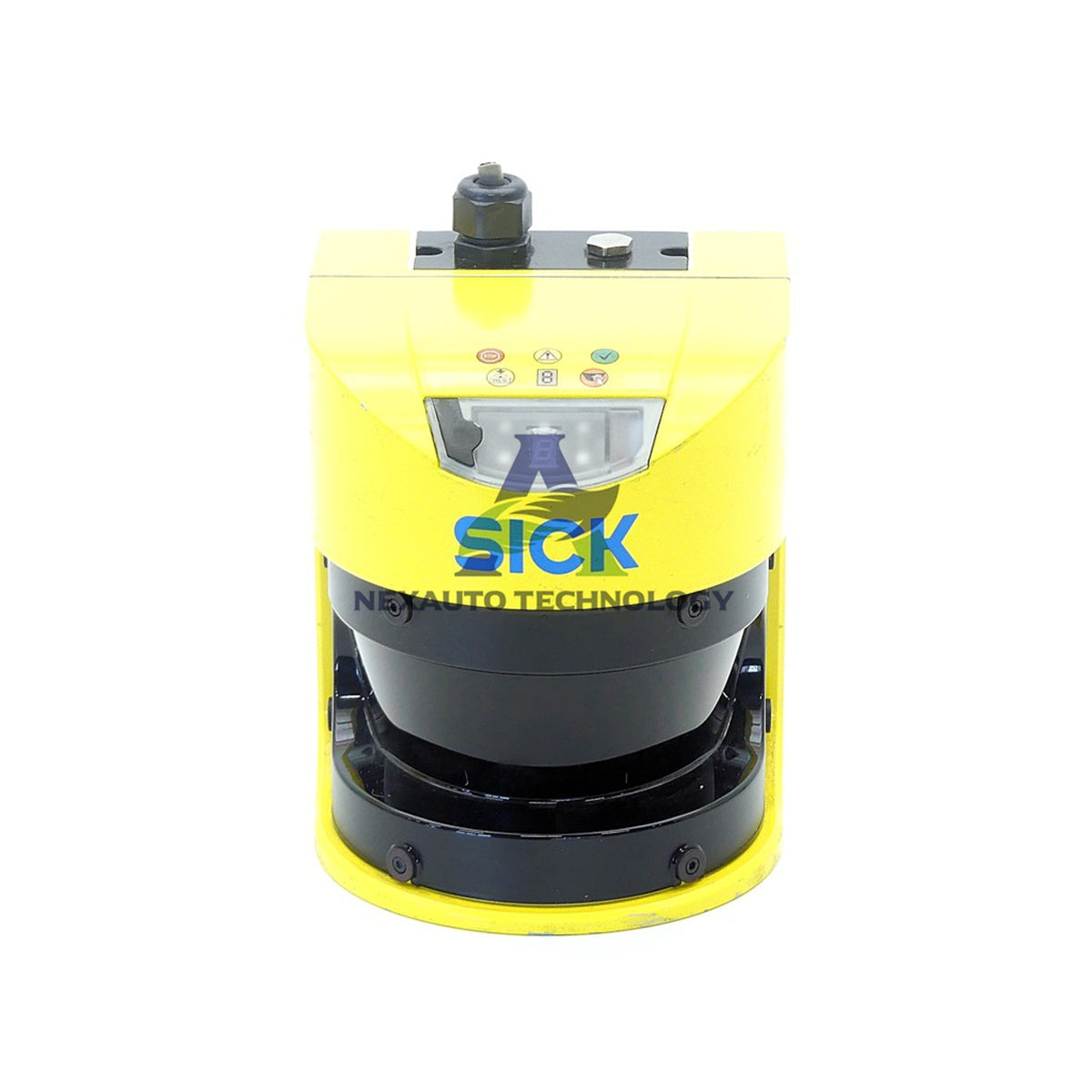

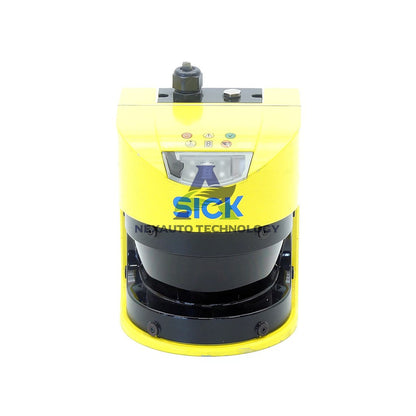

S30A-6011BA SICK S3000 Standard-Sicherheitslaserscanner

S30A-6011BA SICK S3000 Standard Sicherheits-Laserscanner

Technische Kerndaten

• Marke: SICK
• Modell: S30A-6011BA
• Serie: S3000 Standard
• Schutzfeldreichweite: 5.5 m
• Warnfeldreichweite: 49 m oder 20 m bei 20 % Remission
• Messbereich: 49 m
• Scanwinkel: 190°
• Auflösungsoptionen: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm
• Winkelauflösung: 0.5° oder 0.25°, abhängig von Reichweite und Auflösung
• Ansprechzeit: 60 ms
• Schutzfeldzuschlag: 100 mm
• Mehrfachabtastungen: 2 bis 16, konfigurierbar
• Automatische Rücksetzverzögerung: 2 s bis 60 s, konfigurierbar

Sicherheitskennwerte und Überwachungsfunktionen

• Typ: Typ 3 gemäß IEC 61496
• Sicherheitsintegritätslevel: SIL 2 gemäß IEC 61508
• Kategorie: Kategorie 3 gemäß EN ISO 13849
• Performance Level: PL d gemäß EN ISO 13849
• PFHD: 8.0 x 10^-8 pro Stunde
• Gebrauchsdauer: 20 Jahre gemäß EN ISO 13849
• Sicherer Fehlerzustand: Mindestens ein OSSD bleibt im AUS-Zustand
• Überwachte Felder: bis zu 4 gleichzeitige Schutzfelder
• Feldsätze: Dreifach- und Doppelfeldsätze, 1 Feldsatz mit 4 Feldern
• Integrierte Funktionen: Wiederanlaufsperre, Schützkontrolle, Mehrfachabtastung, Kontur als Referenz, integrierter Konfigurationsspeicher
• Datenausgabe: Messwerte über RS-422, sichere Kommunikation über EFI

Elektrische und mechanische Daten

• Versorgungsspannung: 24 V DC, Betriebsbereich 16.8 V DC bis 28.8 V DC
• Leistungsaufnahme: 0.8 A bei 24 V DC ohne Ausgangslast, 2.3 A bei maximaler Ausgangslast
• OSSDS: 2 x 500 mA
• Anwendungsdiagnoseausgänge: 3 x 100 mA, frei programmierbar für Warnfeld, Verschmutzung oder erforderlichen Reset
• Schutzklasse: II gemäß EN 50178
• Abmessungen: 155 mm x 185 mm x 160 mm
• Gewicht: 3.3 kg
• Gehäuse: Aluminium-Druckguss in RAL 1021 Gelb
• Frontscheibe: Polycarbonat mit kratzfester Beschichtung auf der Außenseite

Umgebungstoleranz und Störfestigkeit

• Schutzart: IP65 gemäß EN 60529
• Betriebstemperatur: –10 °C bis +50 °C
• Lagertemperatur: –25 °C bis +50 °C
• Vibrationsfestigkeit: IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
• Stoßfestigkeit: IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3, Klasse 5M1
• Dauerschock: 50 m/s² für 11 ms und 100 m/s² für 16 ms
• Lichtquelle: gepulste Laserdiode bei 905 nm
• Erkennbarer Remissionsgrad: 1.8 % bis über 1,000 %, einschließlich Reflektoren
• Laserklasse: Klasse 1 gemäß 21 CFR 1040.10, 21 CFR 1040.11 und IEC 60825-1

Installationsanleitung

• Montieren Sie den Scanner an einem stabilen Rahmen, sodass die 190°-Scannebene den Gefahrenbereich abdeckt.
• Halten Sie das 5.5-m-Schutzfeld innerhalb des für Ihre Maschine berechneten Sicherheitsabstands.
• Berücksichtigen Sie den Schutzfeldzuschlag von 100 mm bei der Berechnung des Anhaltewegs.
• Stellen Sie Auflösung und Mehrfachabtastung vor der Inbetriebnahme in der Konfigurationssoftware ein.
• Verdrahten Sie die beiden OSSDs mit dem Sicherheitskreis der Maschine und aktivieren Sie die Schützkontrolle.
• Schließen Sie die RS-422-Schnittstelle an, wenn Sie Messdaten für Diagnosezwecke ausgeben möchten.
• Richten Sie den Scanner so aus, dass reflektierende Oberflächen möglichst außerhalb des Warnfelds liegen.
• Reinigen Sie die Polycarbonat-Frontscheibe regelmäßig und prüfen Sie den Diagnoseausgang für Verschmutzung.
• Überprüfen Sie das Schutzfeld nach der Installation und nach jeder Layoutänderung mit einem Prüfstab.

Lieferumfang

• 1 x SICK S30A-6011BA Sicherheits-Laserscanner
• 1 x gedruckte Kurzanleitung
• 1 x Werksverpackung mit Schaumstoffpolsterung

Versand

• Wir versenden ab Lager innerhalb von 5 Werktagen, nachdem wir Ihre Bestellung bestätigt haben.
• Für den internationalen Versand nutzen wir FedEx, UPS und DHL.
• Rückgaben sind innerhalb von 30 Tagen nach der Lieferung möglich.

Häufig gestellte Fragen

• F: Welche Schutzfeldreichweite hat der S30A-6011BA?
  A: Das Schutzfeld reicht bis 5.5 m und das Warnfeld bis 49 m oder 20 m bei 20 % Remission.
• F: Welche Sicherheitskennwerte erfüllt dieser Scanner?
  A: Er erfüllt Typ 3, SIL 2, Kategorie 3 und PL d bei einem PFHD von 8.0 x 10^-8 pro Stunde.
• F: Kann ich Auflösung und Ansprechzeit ändern?
  A: Ja, die Auflösung lässt sich von 30 mm bis 150 mm konfigurieren; die Ansprechzeit beträgt 60 ms.
• F: Funktioniert der Scanner in staubigen oder feuchten Bereichen?
  A: Die Schutzart IP65 und der Temperaturbereich von –10 °C bis +50 °C eignen sich für die meisten industriellen Innenbereiche.
• F: Wie viele Schutzfelder kann das Gerät gleichzeitig überwachen?
  A: Innerhalb eines Feldsatzes überwacht es bis zu 4 Schutzfelder gleichzeitig.
• F: Ist das Gerät neu und auf Lager?
  A: Ja, wir bieten neue Originalgeräte an, halten sie auf Lager und versenden innerhalb von 5 Tagen.
• F: Welche Rückgabebedingungen gelten?
  A: Rückgaben sind innerhalb von 30 Tagen nach der Lieferung möglich.
