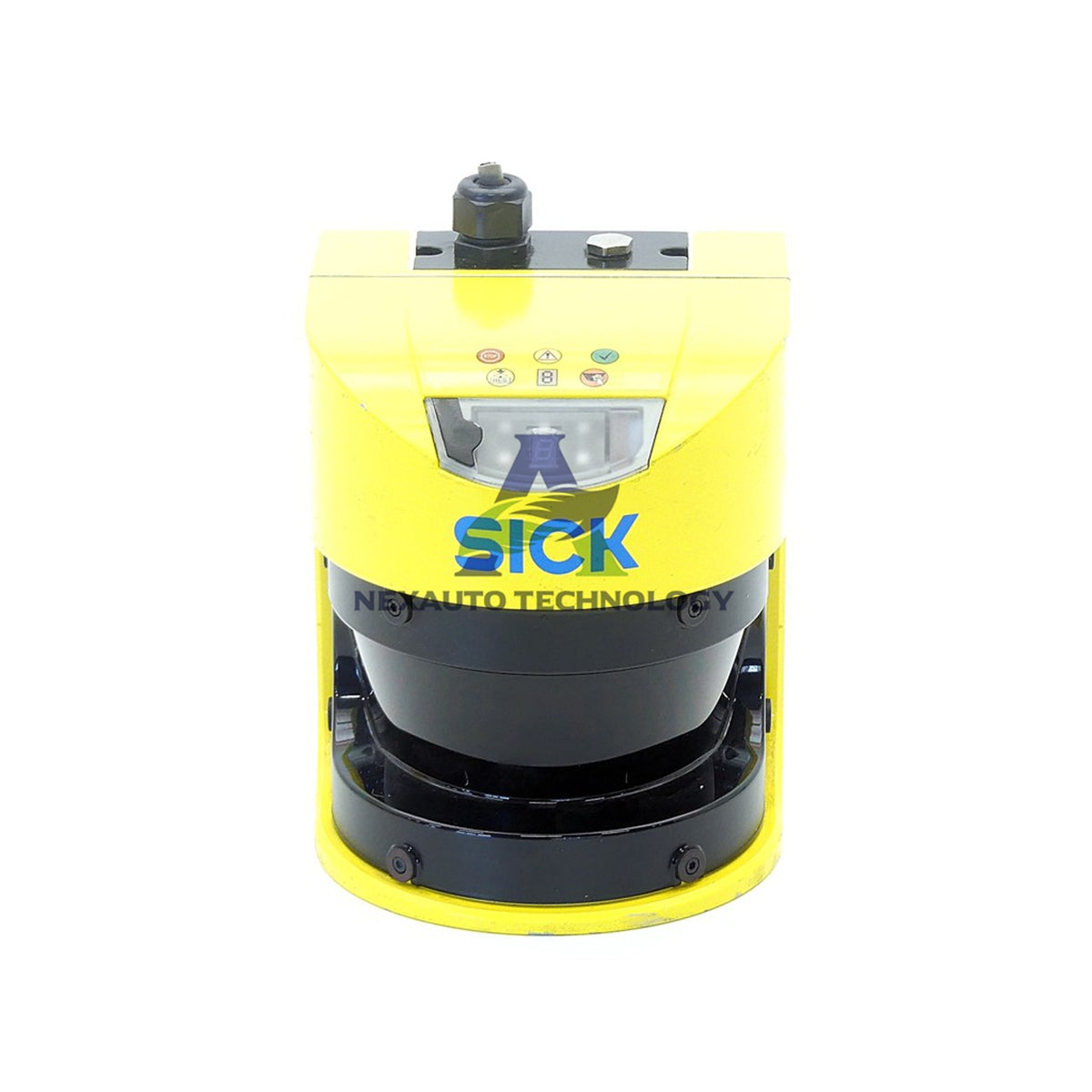

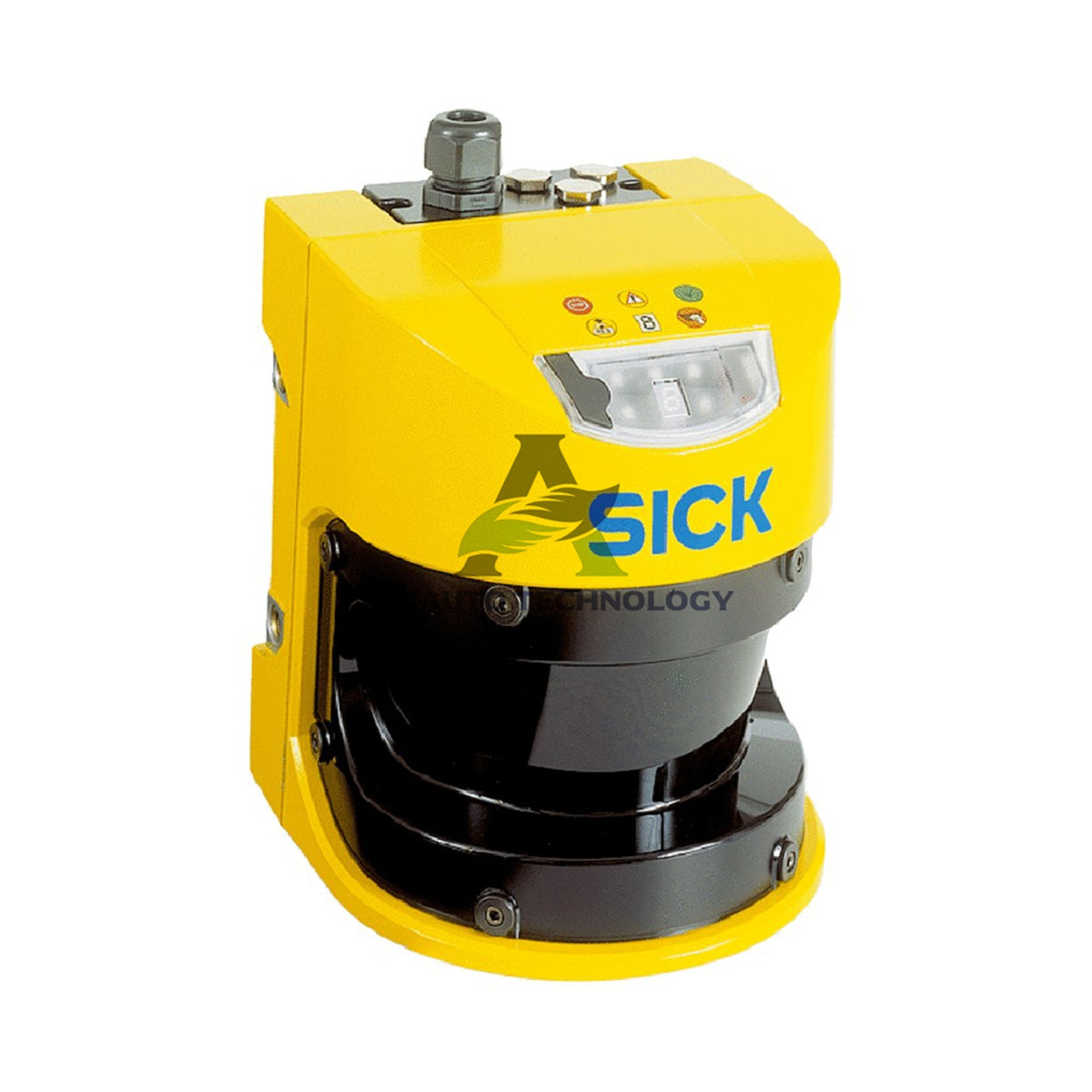

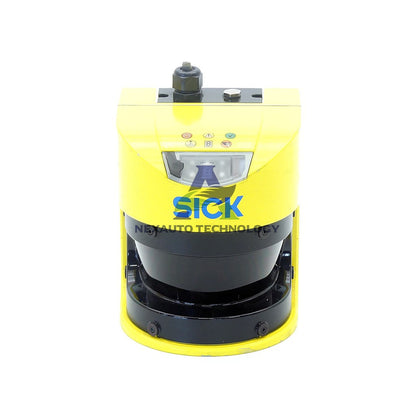

S30A-6111CP SICK Sicherheits-Laserscanner S3000

SICK S30A-6111CP Sicherheits-Laserscanner – S3000 PROFINET IO Advanced

Technische Daten

• Marke: SICK
• Modell: S30A-6111CP
• Serie: S3000 PROFINET IO Advanced
• Typ: Sicherheits-Laserscanner, Sensor ohne Systemstecker
• Anwendung: Innenbereich
• Schutzfeldreichweite: 5.5 m
• Warnfeldreichweite: 49 m (20 m bei 20 % Remission)
• Entfernungsmessbereich: 49 m
• Scanwinkel: 190°
• Auflösung: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (konfigurierbar)
• Winkelauflösung: 0.5°, 0.25° (abhängig von Reichweite und Auflösung)
• Ansprechzeit: 60 ms
• Schutzfeldzuschlag: 100 mm
• Versorgungsspannung: 24 V DC (16.8 V DC bis 28.8 V DC)
• Leistungsaufnahme: ≤ 0.8 A
• Gehäusematerial: Aluminiumdruckguss, RAL 1021 gelb
• Frontscheibe: Polycarbonat mit kratzfester Beschichtung
• Abmessungen (W x H x D): 155 mm x 185 mm x 160 mm
• Gewicht: 3.3 kg

Sicherheitsbezogene Kenngrößen

• Typ: Typ 3 (IEC 61496)
• Sicherheitsintegritätslevel: SIL 2 (IEC 61508)
• Kategorie: Kategorie 3 (EN ISO 13849)
• Performance Level: PL d (EN ISO 13849)
• PFHD: 8.0 × 10⁻⁸
• Gebrauchsdauer (TM): 20 Jahre (EN ISO 13849)
• Sicherer Zustand bei Fehler: Sicherheitsbezogene Daten haben den logischen Wert 0
• Schutzklasse: III (VDE 0106, EN 60950)

Umgebungs- und Laserdaten

• Schutzart: IP65 (EN 60529)
• Umgebungstemperatur im Betrieb: –10 °C bis +50 °C
• Lagertemperatur: –25 °C bis +50 °C
• Schwingfestigkeit: IEC 60068-2-6, IEC 60068-2-64, IEC 61496-3, Klasse 5M1
• Stoßfestigkeit: IEC 60068-2-27, IEC 61496-3, Klasse 5M1
• Dauerschock: 50 m/s², 11 ms und 100 m/s², 16 ms
• Lichtart: Gepulste Laserdiode, Wellenlänge 905 nm
• Laserklasse: Klasse 1 (IEC 60825-1, 21 CFR 1040.10/1040.11)
• Erkennbarer Remissionsgrad: 1.8 % bis > 1,000 %, Reflektoren

Netzwerk- und Schnittstellenmerkmale

• Das integrierte PROFINET-IO-Gerät umfasst einen 2-Port-Echtzeit-Switch gemäß PROFINET V2.2.
• Ein PROFIsafe-Profil stellt jeweils 6 Oktette Eingang und 6 Oktette Ausgang gemäß IEC 61784-3-3 V2.4 bereit.
• Der Busanschluss erfolgt über Kupferleitungen mit 2 RJ-45-Push-Pull-Buchsen.
• Konfiguration und Diagnose erfolgen über eine RS-232-Schnittstelle mit bis zu 38.4 kBaud.
• Als Zykluszeiten stehen 4, 8, 16 und 32 ms zur Auswahl.
• Der Switch unterstützt Auto-Negotiation, Auto-Crossover (MDIX), Auto-Polarität und 100Base-TX.
• GSDML-Dateien entsprechen der GSDML-Spezifikation V2.25 und der Konformitätsklasse B.

Funktionen

• Wiederanlaufsperre und Mehrfachabtastung ermöglichen eine sichere Steuerung des Maschinenneustarts.
• Die Überwachungsfallumschaltung und die gleichzeitige Überwachung unterstützen bis zu 2 Schutzfelder.
• Doppelte Feldsätze mit 4 Feldsätzen und 8 Feldern ermöglichen komplexe Schutzfeldanordnungen.
• Die statische Schutzfeldumschaltung und die Kontur als Referenz verbessern die Anpassung der Felder.
• Der integrierte Konfigurationsspeicher beschleunigt den Geräteaustausch.
• Die Messdatenausgabe über RS-422 unterstützt die Diagnose.
• Die Mehrfachabtastung ist von 2 bis 16 einstellbar; die automatische Rücksetzverzögerung reicht von 120 ms bis 4,920 ms.

Installationsanleitung

• Montieren Sie das Aluminiumdruckgussgehäuse auf einer stabilen Fläche im Innenbereich innerhalb des Netzwerkschrankbereichs.
• Verbinden Sie die beiden RJ-45-Push-Pull-Stecker mit dem PROFINET-Netzwerk und der Steuerung.
• Stellen Sie eine 24-V-DC-Versorgung im Bereich von 16.8 V bis 28.8 V bereit und halten Sie den Strom unter 0.8 A.
• Laden Sie die GSDML-Datei in die Steuerung und weisen Sie die PROFIsafe-Adresse zu.
• Konfigurieren Sie Auflösung, Feldsätze und Überwachungsfälle über die RS-232-Schnittstelle.
• Überprüfen Sie nach der Montage die IP65-Dichtung und die kratzfeste Frontscheibe.

Lieferumfang

• 1 × SICK S30A-6111CP Sicherheits-Laserscanner (Sensor ohne Systemstecker)
• 1 × Schutzverpackung
• 1 × Kurzanleitung

Versand und Support

• Wir versenden weltweit mit FedEx, UPS und DHL.
• Artikel auf Lager versenden wir innerhalb von 5 Werktagen nach Auftragsbestätigung.
• Rücksendungen sind innerhalb von 30 Tagen gemäß unseren standardmäßigen Rückgabebedingungen möglich.
• Alle Geräte sind fabrikneu und original.

FAQ

• F: Ist beim S30A-6111CP ein Systemstecker enthalten?
  A: Nein. Dieses Modell wird als Sensor ohne Systemstecker geliefert. Es kann nur in einem Netzwerk mit einer entsprechenden Steuerung betrieben werden.
• F: Was ist der Unterschied zwischen Schutzfeld- und Warnfeldreichweite?
  A: Die Schutzfeldreichweite beträgt 5.5 m. Die Warnfeldreichweite beträgt bis zu 49 m bzw. 20 m bei 20 % Remission.
• F: Welches Sicherheitsniveau erreicht der Scanner?
  A: Er erfüllt Typ 3 (IEC 61496), SIL 2 (IEC 61508), Kategorie 3 und PL d (EN ISO 13849).
• F: Wie viele Schutzfelder kann er gleichzeitig überwachen?
  A: Das Gerät überwacht gleichzeitig bis zu 2 Schutzfelder.
• F: Wie lang ist die Ansprechzeit?
  A: Die Ansprechzeit beträgt 60 ms.
• F: Welches Netzwerkprotokoll verwendet der Scanner?
  A: Er verwendet PROFINET IO mit PROFIsafe und verfügt über einen 2-Port-Echtzeit-Switch.
• F: Welche Umgebungstemperaturgrenzen gelten?
  A: Der Betriebstemperaturbereich beträgt –10 °C bis +50 °C. Der Lagertemperaturbereich beträgt –25 °C bis +50 °C.
• F: Ist die Frontscheibe kratzgeschützt?
  A: Ja. Die Polycarbonat-Frontscheibe ist außen mit einer kratzfesten Beschichtung versehen.
