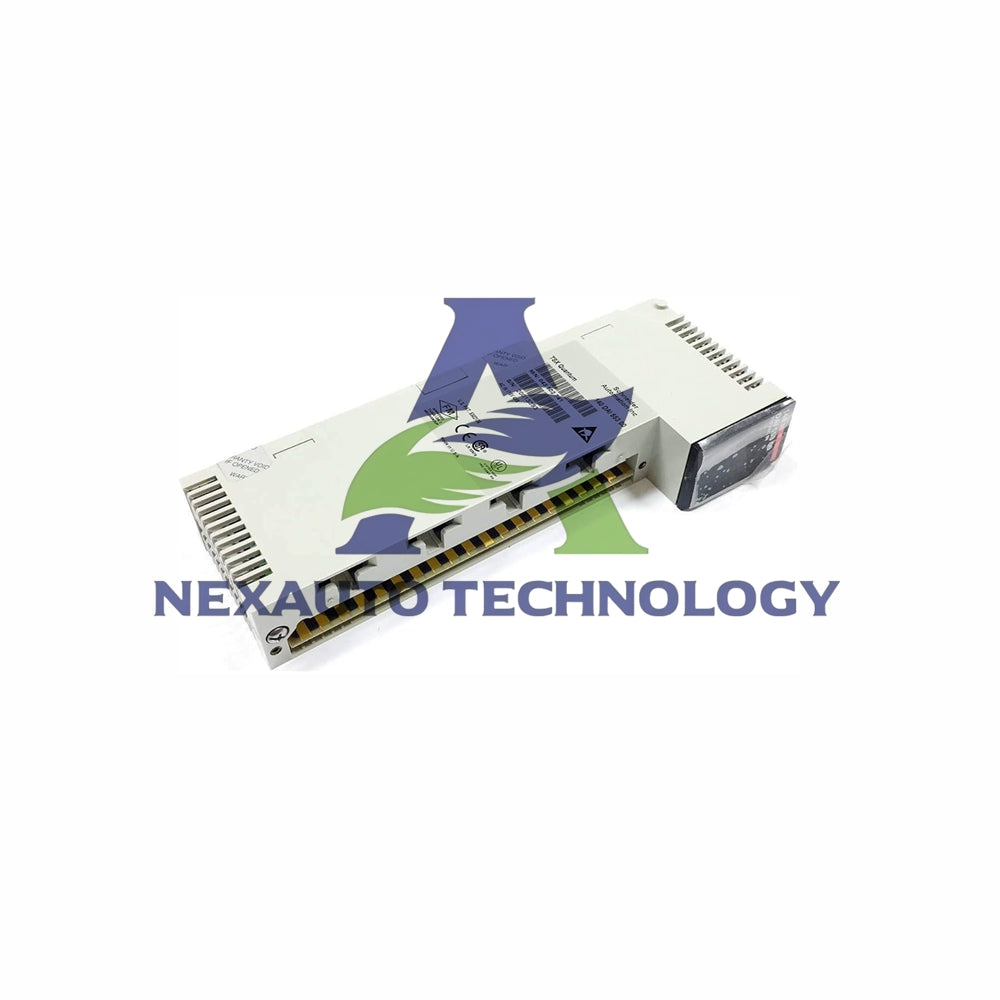

Schneider Electric 140DAI54000 AC Discrete Input Module

Schneider Electric 140DAI54000 AC Diskretes Eingangsmodul

Technische Spezifikationen

Produkttyp: VAC diskretes Eingangsmodul

Anzahl der Eingänge: 16

Kanalgruppen: 16

Diskrete Eingangsspannung: 115 V AC

Eingangsstrom: 11,1 mA (57–63 Hz), 13,2 mA (47–53 Hz)

Garantierte Spannung Zustand 1: 79–132 V AC (57–63 Hz), 85–132 V AC (47–53 Hz)

Garantierte Spannung Zustand 0: 0–20 V AC

Eingangswiderstand: 12000–14400 Ohm kapazitiv abhängig von der Frequenz

Maximaler Leckstrom: 2,1 mA

Absolut maximaler Eingang: 132 V kontinuierlich, 156 V für 10 s, 200 V für 1 Zyklus

Ansprechzeit: 4,9–0,75 ms Aus-Ein, 7,3–12,3 ms Ein-Aus

Isolierung zwischen Kanälen: 1780 Vrms für 1 Minute

Isolierung zwischen Kanälen und Bus: 1780 Vrms für 1 Minute

Busstrombedarf: 180 mA

Maximale Leistungsaufnahme: 5,5 W

LED-Anzeigen: 1 grün für Bus, 1 rot für Fehler, 16 grün für Eingangsstatus

Modulformat: Standard

Nettogewicht: 0,31 kg (0,68 lb)

Betriebstemperatur: 0–60 °C (32–140 °F)

Lagerungstemperatur: -40–85 °C (-40–185 °F)

Relative Luftfeuchtigkeit: 95 % ohne Kondensation

Betriebshöhe: ≤ 5000 m (16404 ft)

Elektrostatische Entladung Widerstand: 4 kV Kontakt, 8 kV Luft

Elektromagnetische Feldresistenz: 9,1 V/m (80–2000 MHz)
