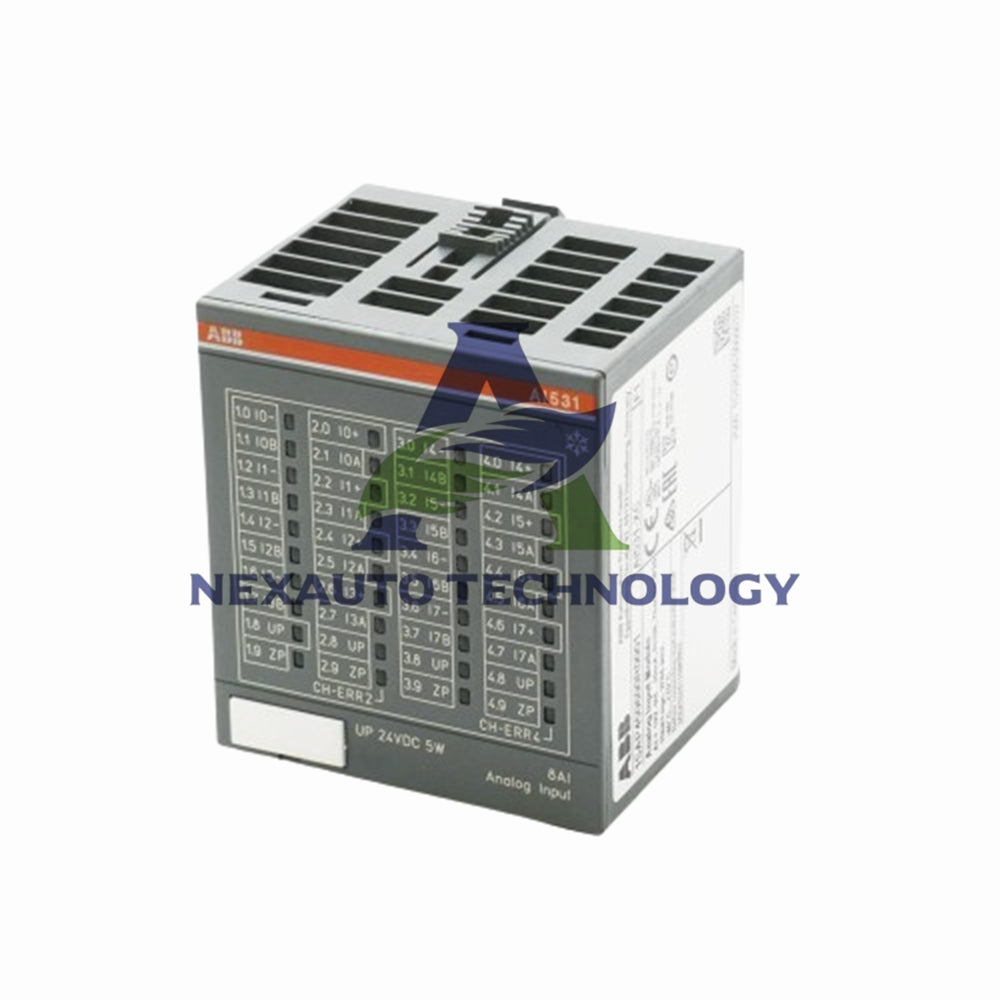

ماژول ورودی آنالوگ جدید AI531 - ABB، ۸ کاناله

ماژول ورودی آنالوگ ABB AI531 – ۸ ورودی آنالوگ چندمنظوره

• برند و مدل: ABB AI531 – عضوی از سری ABB S500.
• ورودی‌های آنالوگ: ۸ کانال، قابل پیکربندی به‌صورت U، I، RTD، R، TC یا DI.
• وضوح: ۱۶ بیت (با علامت) برای اندازه‌گیری‌های دقیق.
• ولتاژ تغذیه: ۲۴ ولت DC نامی، مناسب برای برق استاندارد صنعتی.
• دمای کاری: ۰ °C تا +۶۰ °C؛ دمای نگهداری از -۴۰ °C تا +۷۰ °C.
• درجه حفاظت: IP20 (محفظه)، مناسب برای نصب در تابلوهای کنترل.
• ابعاد و وزن: ۷۶ × ۶۷٫۵ × ۶۲ میلی‌متر (ارتفاع × عرض × عمق)، وزن خالص ۰٫۱۲۸ کیلوگرم.

راهنمای نصب و سیم‌کشی

• این ماژول از ترانسدیوسرهای RTD و مقاومتی ۱، ۲، ۳ یا ۴ سیمه پشتیبانی می‌کند.
• برای سیم‌کشی آسان در محل و تعمیر و نگهداری، از ترمینال‌های قابل جدا شدن استفاده کنید.
• واحد را روی ریل استاندارد DIN با عرض ۳۵ میلی‌متر، داخل تابلو نصب کنید.
• یک منبع تغذیه پایدار ۲۴ ولت DC را به ترمینال‌های برق متصل کنید (قطبیت را رعایت کنید).
• از گردش هوای کافی اطمینان حاصل کنید و دمای محیط را کمتر از ۶۰ °C نگه دارید.

مشخصات فنی دقیق

• محدوده‌های سیگنال ورودی: 0~10V، ±10V، 0~20mA، 4~20mA، Pt100/1000، Ni100/120، مقاومت (0~500Ω / 0~5kΩ)، ترموکوپل‌ها (B، E، J، K، N، R، S، T) و وضعیت دیجیتال.
• وضوح: ۱۶ بیت (شامل علامت) برای تشخیص بهتر سیگنال‌های ضعیف.
• ضریب دمایی: مقدار معمول ±15 ppm/°C، که پایداری خوانش‌ها را تضمین می‌کند.
• حذف حالت مشترک: > 80 dB برای کاهش نویز الکتریکی.
• زمان تبدیل: تقریباً ۱۰ میلی‌ثانیه برای هر کانال در حالت اسکن چرخه‌ای.
• ایزولاسیون گالوانیکی: بین کانال‌ها و گذرگاه سیستم، برای حذف مؤثر تداخل‌ها.

تحمل شرایط محیطی و گواهی‌ها

• مطابق با الزامات CE و پیرو دستورالعمل اتحادیه اروپا 2011/65/EU و اصلاحیه RoHS به شماره 2015/863 است.
• اظهارنامه REACH موجود است (حاوی موادی با سهم جرمی > 0.1%).
• رطوبت کاری: ۵٪ تا ۹۵٪ (بدون میعان)، مناسب برای محیط‌های متنوع کارخانه‌ای.
• مقاومت در برابر لرزش و شوک مطابق استانداردهای IEC 61131-2.
• محدوده گسترده دمای نگهداری، حمل‌ونقل و انبارداری در سراسر جهان را پشتیبانی می‌کند.

سؤالات متداول (FAQ)

• آیا AI531 می‌تواند ترموکوپل‌ها و RTDها را به‌طور هم‌زمان متصل کند؟
  بله. هر یک از ۸ کانال را می‌توان به‌صورت مستقل برای TC، RTD، ولتاژ، جریان یا ورودی دیجیتال پیکربندی کرد.
• آیا این ماژول از اتصال RTD چهار سیمه پشتیبانی می‌کند؟
  بله. ABB AI531 از پیکربندی‌های ۱ تا ۴ سیمه برای اندازه‌گیری دقیق مقاومت پشتیبانی می‌کند.
• محدوده مجاز ولتاژ تغذیه چقدر است؟
  با ولتاژ نامی ۲۴ ولت DC، محدوده قابل قبول معمولاً ۱۹٫۲ تا ۲۸٫۸ ولت DC (شامل ریپل) است.
• حداکثر دمای کاری چقدر است؟
  ماژول تا دمای ۶۰ °C کار می‌کند و در دمای ۷۰ °C قابل نگهداری است. از تهویه مناسب داخل تابلو اطمینان حاصل کنید.
• آیا کالا در انبار موجود است؟ تحویل با چه سرعتی انجام می‌شود؟
  بله، موجودی قابل‌توجهی داریم. سفارش‌ها را ظرف ۵ روز از طریق DHL، UPS یا FedEx ارسال می‌کنیم.
• اگر محصول برای کاربرد من مناسب نباشد، آیا می‌توانم آن را مرجوع کنم؟
  بله. امکان مرجوعی تا ۳۰ روز وجود دارد، مشروط بر اینکه کالا استفاده نشده و در بسته‌بندی اصلی خود باشد.
