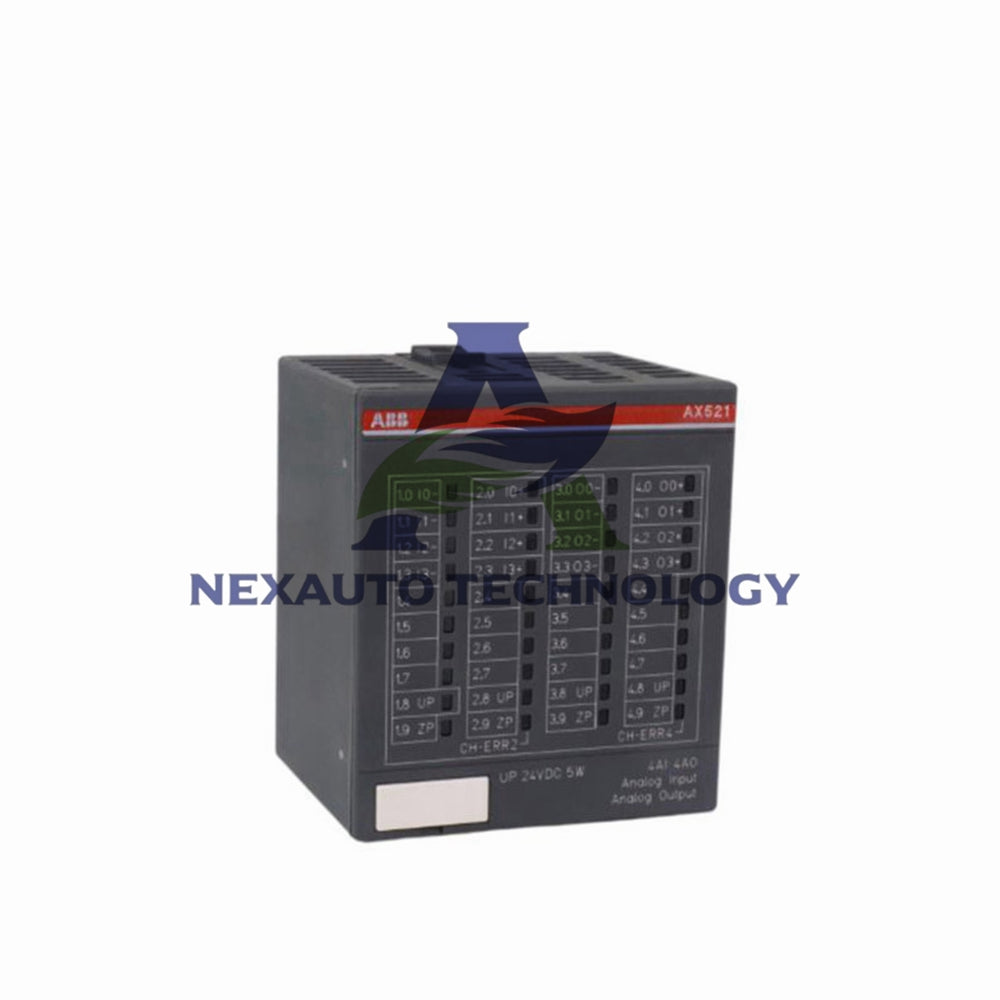

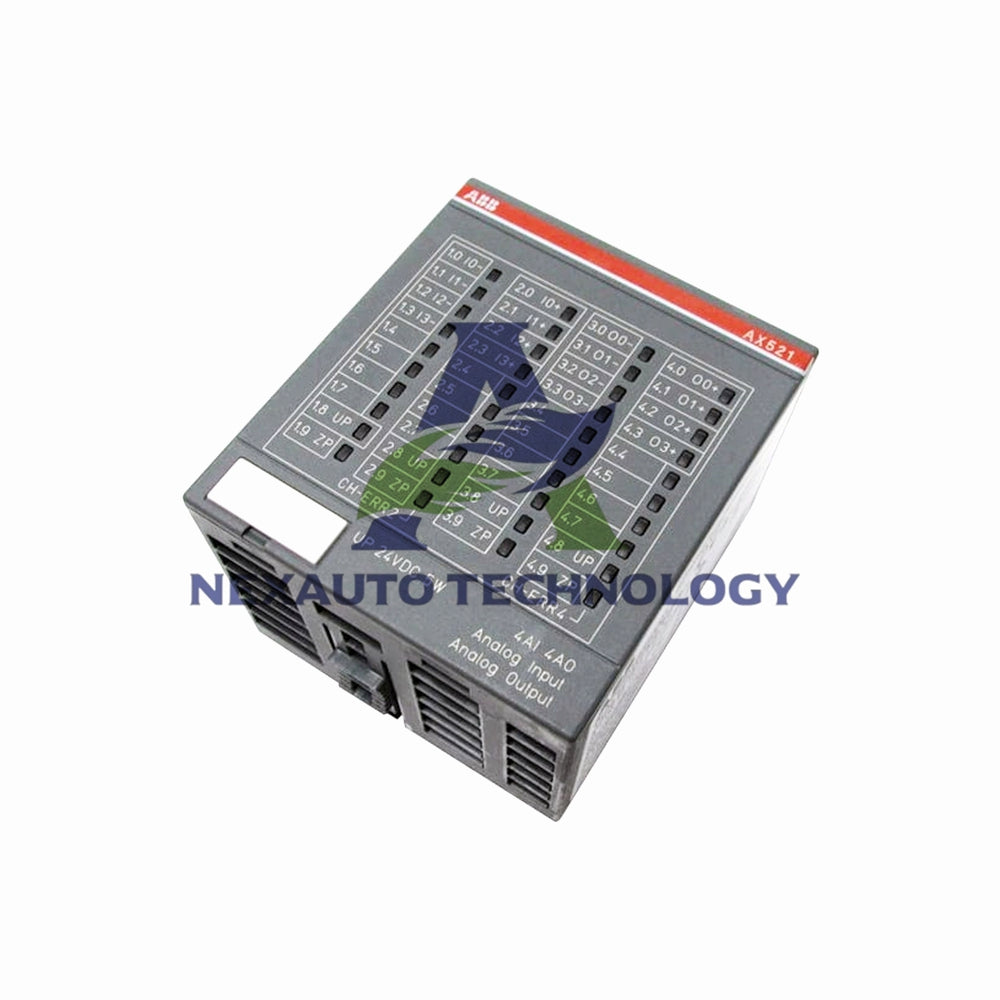

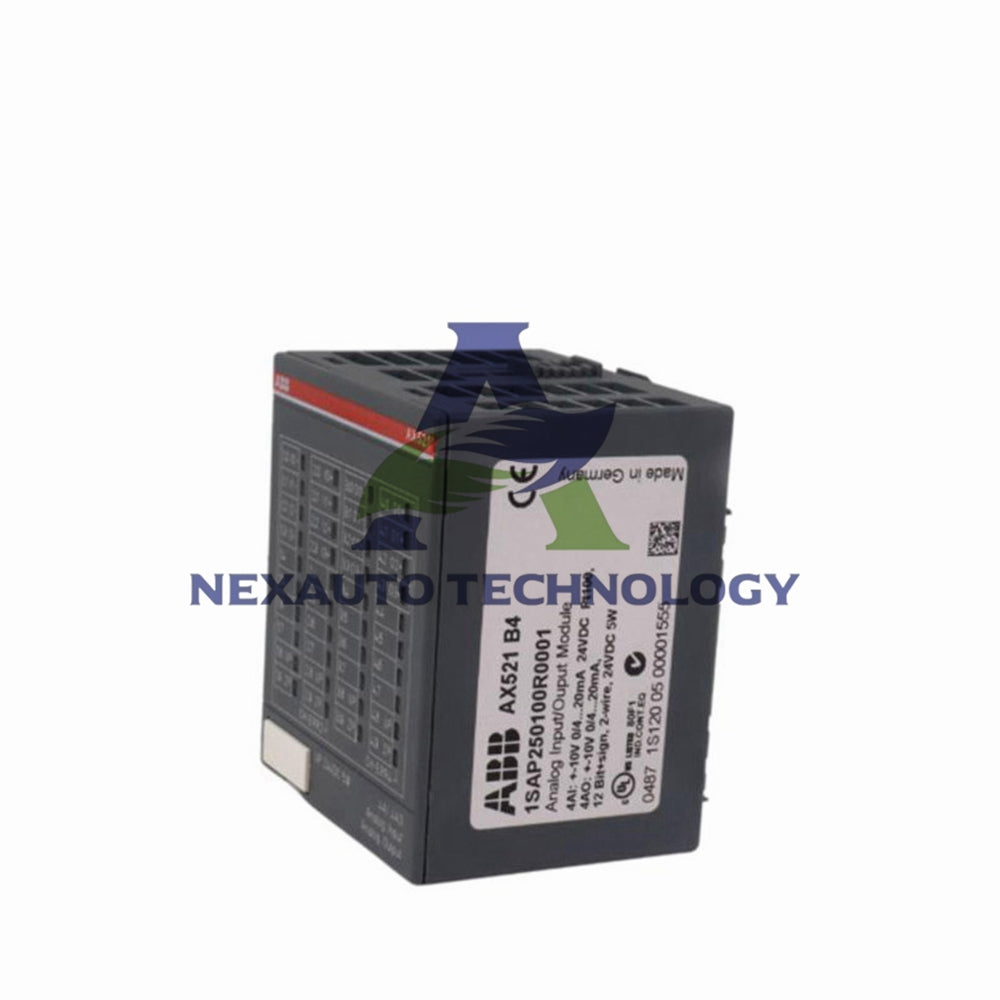

ماژول ورودی/خروجی آنالوگ ABB مدل AX521 1SAP 250 100 R0001

ماژول ورودی/خروجی آنالوگ ABB AX521 – 1SAP 250 100 R0001

• ورودی‌های آنالوگ: این ماژول دارای ۴ ورودی آنالوگ دو قطبی است که برای 0-10V، -10-10V، 0-20mA، 4-20mA و حسگرهای Pt100، Pt1000 یا Ni1000 قابل پیکربندی هستند. هر ورودی را می‌توان متناسب با نیازهای کاربردی موردنظر، به‌صورت مستقل تنظیم کرد.
• خروجی‌های آنالوگ: این ماژول ۴ خروجی آنالوگ ارائه می‌دهد که برای سیگنال‌های -10-10V، 0-20mA یا 4-20mA قابل پیکربندی هستند. خروجی‌های جریانی بارهای 0 تا 500Ω را پشتیبانی می‌کنند، درحالی‌که خروجی‌های ولتاژی قادر به تأمین جریان حداکثر ±10 mA هستند.
• تفکیک‌پذیری و دقت: سیستم برای همه محدوده‌ها تفکیک‌پذیری ۱۲ بیتی ارائه می‌دهد و خطای تبدیل معمول آن در دمای 25°C برابر با ±0.5% است. حداکثر خطا در کل محدوده دمای عملیاتی 0°C تا 60°C، همچنان در ±1% باقی می‌ماند.
• پردازش سیگنال: ثابت زمانی فیلتر ورودی برای سیگنال‌های ولتاژ و جریان 100 µs است. چرخه تبدیل برای مجموع هر ۸ ورودی و خروجی 2 ms طول می‌کشد و برای اندازه‌گیری دمای Pt/Ni به 1 ثانیه افزایش می‌یابد.

مشخصات فنی و تحمل شرایط محیطی

• ولتاژ فرایند: این ماژول با منبع تغذیه 24V DC و حداکثر ریپل 5% کار می‌کند. ماژول به حفاظت در برابر پلاریته معکوس و یک فیوز سریع‌العمل 10A در ترمینال UP مجهز است.
• ایزولاسیون گالوانیکی: 1SAP 250 100 R0001 بین کانال‌ها و باس I/O ایزولاسیون فراهم می‌کند. این ماژول کانال‌ها را از یکدیگر یا از ولتاژ تغذیه فرایند ایزوله نمی‌کند.
• محدوده دما: این ماژول در نصب افقی، از 0°C تا 60°C به‌طور قابل‌اعتماد کار می‌کند. در نصب عمودی، بار خروجی در دمای 40°C و بالاتر، برای هر گروه به 50% کاهش می‌یابد.
• تحمل شرایط محیطی: این ماژول رطوبت حداکثر 95% را بدون ایجاد میعان تحمل می‌کند. دستگاه دماهای نگهداری و حمل‌ونقل از -40°C تا 70°C را تحمل می‌کند.
• EMC و حفاظت: این ماژول حتی در شرایط اختلالات EMC، دقت خود را در محدوده ±1% حفظ می‌کند. همچنین همه کانال‌های ورودی به حفاظت در برابر اضافه‌ولتاژ مجهز هستند.

سؤالات متداول (FAQ)

• س: آیا می‌توانم حسگر Pt100 را مستقیماً به این ماژول متصل کنم؟
  بله، ورودی‌ها اتصال‌های دو سیمه و سه سیمه Pt100، Pt1000 و Ni1000 را با قابلیت پیکربندی مستقل هر کانال پشتیبانی می‌کنند.
• س: اگر ورودی‌های بلااستفاده را باز بگذارم چه اتفاقی می‌افتد؟
  ورودی‌های ولتاژی بلااستفاده را روی حالت «بلااستفاده» تنظیم کنید تا از تداخل جلوگیری شود. ورودی‌های جریانی بلااستفاده مقاومت کمی دارند و می‌توان آن‌ها را با اطمینان به‌صورت مدار باز رها کرد.
• س: آیا این ماژول بین کانال‌ها ایزولاسیون فراهم می‌کند؟
  خیر، AX521 کانال‌ها را از یکدیگر ایزوله نمی‌کند. بااین‌حال، بین کانال‌ها و باس I/O ایزولاسیون فراهم می‌کند.
• س: جریان هجومی هنگام روشن شدن چقدر است؟
  جریان هجومی از UP هنگام روشن شدن برابر با 0.020 A²s است. هنگام تعیین ظرفیت منبع تغذیه، این مقدار را در نظر بگیرید.
• س: آیا می‌توانم از ورودی‌های آنالوگ به‌عنوان ورودی دیجیتال استفاده کنم؟
  بله، می‌توانید هر ورودی آنالوگ را به‌عنوان ورودی دیجیتال پیکربندی کنید. این ورودی دارای تأخیر قابل تنظیم از 0.1 تا 32 ms و آستانه 13V برای سیگنال 1 است.
