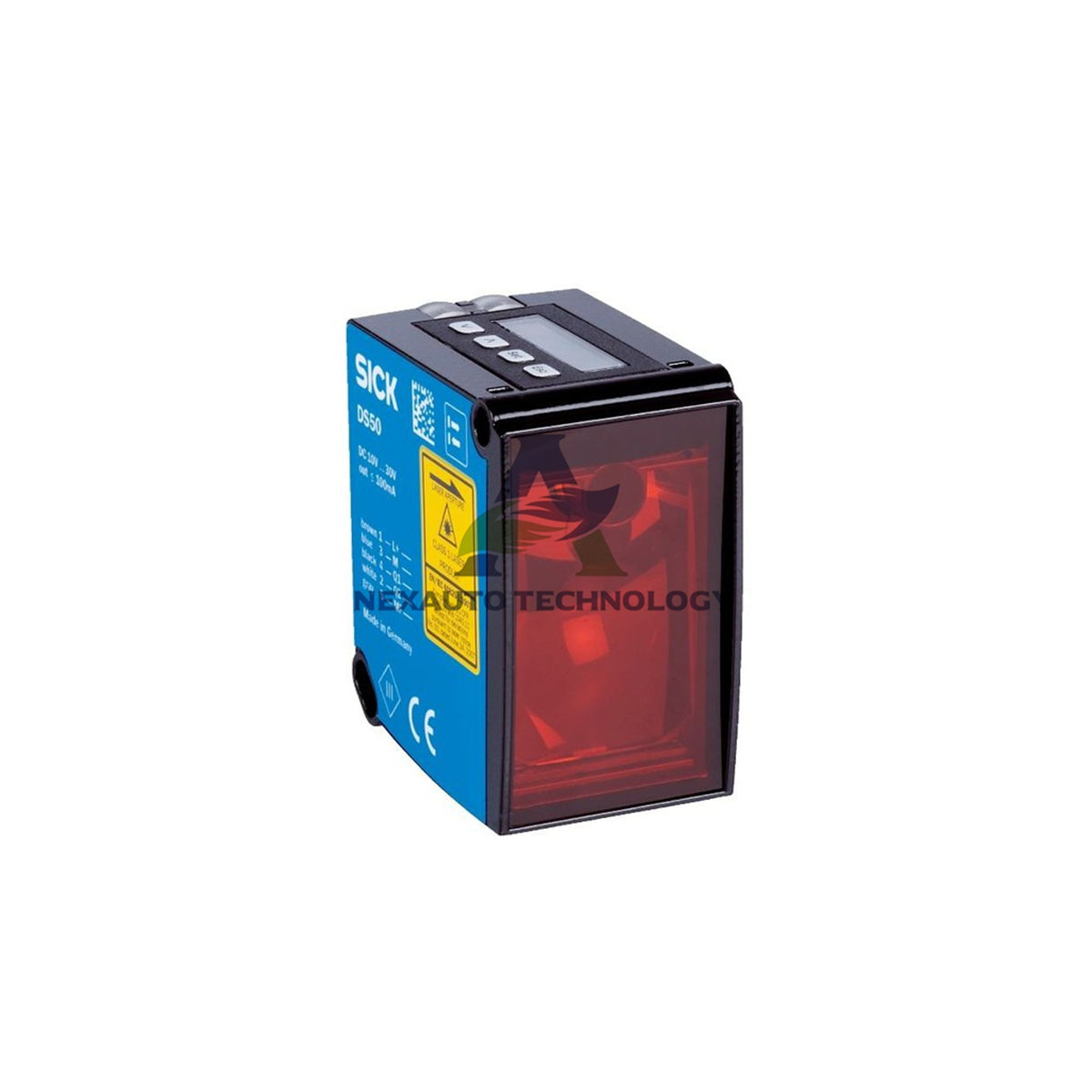

حسگر زمان پرواز SICK Dx50 مدل DL50-P2228

SICK DL50-P2228 | حسگر زمان‌پرواز Dx50 – اندازه‌گیری دقیق در برد بلند

مشخصات فنی اصلی

• برند: SICK
• مدل: DL50-P2228
• سری: Dx50
• دسته‌بندی: حسگرهای زمان‌پرواز
• محدوده اندازه‌گیری: 200 mm تا 50,000 mm روی نوار بازتابنده
• هدف: بازتابنده
• تفکیک‌پذیری: 100 µm
• تکرارپذیری: ≥ 0.25 mm
• دقت اندازه‌گیری: ± 3 mm
• زمان پاسخ: 10 ms / 40 ms / 160 ms (قابل انتخاب)
• زمان خروجی: 2.5 ms
• منبع نور: لیزر قرمز مرئی
• رده لیزر: رده 1 (IEC 60825-1:2014 / EN 60825-1:2014)
• اندازه لکه نور: 15 mm x 15 mm در فاصله 10 m
• میانگین عمر مفید لیزر: 100,000 h در دمای 25 °C

خروجی‌ها، الکترونیک و ارتباطات

• رابط: SSI
• خروجی‌های دیجیتال: 1 تا 2، از نوع PNP
• حداکثر جریان خروجی: ≤ 100 mA
• هیسترزیس: 1 mm تا 1,000 mm (قابل پیکربندی)
• ولتاژ تغذیه: DC 10 V تا 30 V
• مصرف برق: ≤ 2.1 W
• ریپل: ≤ 5 Vpp
• زمان راه‌اندازی: ≤ 250 ms
• زمان گرم‌شدن: ≤ 15 min
• عملکردهای اضافی: میانگین‌گیری متحرک سریع/متوسط/کند، آموزش، مقیاس‌بندی، معکوس‌سازی، هیسترزیس قابل تنظیم
• نمایشگر: نمایشگر LC با 2 عدد LED

مشخصات مکانیکی و محیطی

• ابعاد (عرض x ارتفاع x عمق): 36.1 mm x 62.7 mm x 57.7 mm
• جنس محفظه: فلز (روی دایکاست)
• جنس پنجره: پلاستیک (PMMA)
• وزن: 200 g
• درجه حفاظت محفظه: IP65
• کلاس حفاظتی: III
• اتصال: کانکتور نری
• دمای کارکرد: –30 °C تا +65 °C
• کارکرد در محدوده گسترده: –30 °C تا +80 °C با 2 صفحه خنک‌کننده
• حداکثر دمای کارکرد: –30 °C تا +140 °C با 2 صفحه خنک‌کننده و فیلتر محافظ
• دمای نگهداری: –40 °C تا +75 °C
• حداکثر رطوبت نسبی: ≤ 95 %، بدون میعان
• مقاومت در برابر نور محیط: 40,000 lx
• مقاومت در برابر لرزش: EN 60068-2-6, EN 60068-2-64
• مقاومت در برابر ضربه: EN 60068-2-27

راهنمای نصب

• حسگر را با استفاده از محفظه روی دایکاست به ابعاد 36.1 mm x 62.7 mm x 57.7 mm روی پایه‌ای محکم نصب کنید.
• پرتو لیزر را عمود بر هدف نوار بازتابنده «درجه الماسی» تنظیم کنید.
• پنجره PMMA را تمیز و عاری از گردوغبار، رطوبت و خراش نگه دارید.
• کانکتور نری را به منبع تغذیه DC 10 V تا 30 V با ریپل کمتر از 5 Vpp وصل کنید.
• برای پایدار شدن قرائت‌ها، زمان راه‌اندازی ≤ 250 ms و زمان گرم‌شدن ≤ 15 min را در نظر بگیرید.
• زمان پاسخ (10 ms / 40 ms / 160 ms) و میانگین‌گیری متحرک را متناسب با کاربرد خود تنظیم کنید.
• از آموزش برای تنظیم آستانه‌های سوئیچینگ، مقیاس‌بندی، معکوس‌سازی و هیسترزیس (1 mm تا 1,000 mm) استفاده کنید.
• برای دمای محیط بالاتر از 65 °C، 2 صفحه خنک‌کننده یا یک فیلتر محافظ نصب کنید.

محتویات بسته

• 1 عدد حسگر زمان‌پرواز SICK DL50-P2228
• 1 عدد کانکتور نری
• 1 عدد راهنمای شروع سریع
• ارسال از طریق FedEx، UPS یا DHL

سؤالات متداول

• محدوده اندازه‌گیری DL50-P2228 چقدر است؟ هنگام استفاده از نوار بازتابنده «درجه الماسی»، محدوده آن از 200 mm تا 50,000 mm است.
• دقت این حسگر Dx50 چقدر است؟ این حسگر دقت اندازه‌گیری ± 3 mm و تفکیک‌پذیری 100 µm را با تکرارپذیری ≥ 0.25 mm ارائه می‌دهد.
• DL50-P2228 از چه رابط‌هایی پشتیبانی می‌کند؟ این دستگاه ارتباط SSI و 1 تا 2 خروجی دیجیتال PNP دارد.
• زمان پاسخ چقدر است؟ می‌توانید زمان پاسخ 10 ms، 40 ms یا 160 ms را متناسب با سرعت فرایند خود انتخاب کنید.
• حسگر در چه محدوده دمایی کار می‌کند؟ کارکرد استاندارد از –30 °C تا +65 °C است و صفحه‌های خنک‌کننده این محدوده را تا +80 °C یا +140 °C گسترش می‌دهند.
• آیا لیزر برای چشم ایمن است؟ بله، لیزر قرمز مرئی الزامات رده 1 استانداردهای IEC 60825-1:2014 و EN 60825-1:2014 را برآورده می‌کند.
• محفظه چه درجه حفاظتی دارد؟ محفظه روی دایکاست دارای حفاظت IP65 و کلاس حفاظتی III است.
• وضعیت محصول چگونه است؟ محصول کاملاً نو و اصل است.
• آیا محصول موجود است و با چه سرعتی ارسال می‌شود؟ محصول در انبار موجود است و ظرف 5 روز از طریق DHL، FedEx یا UPS ارسال می‌شود.
• سیاست مرجوعی چیست؟ امکان مرجوع کردن کالا تا 30 روز را فراهم می‌کنیم.
