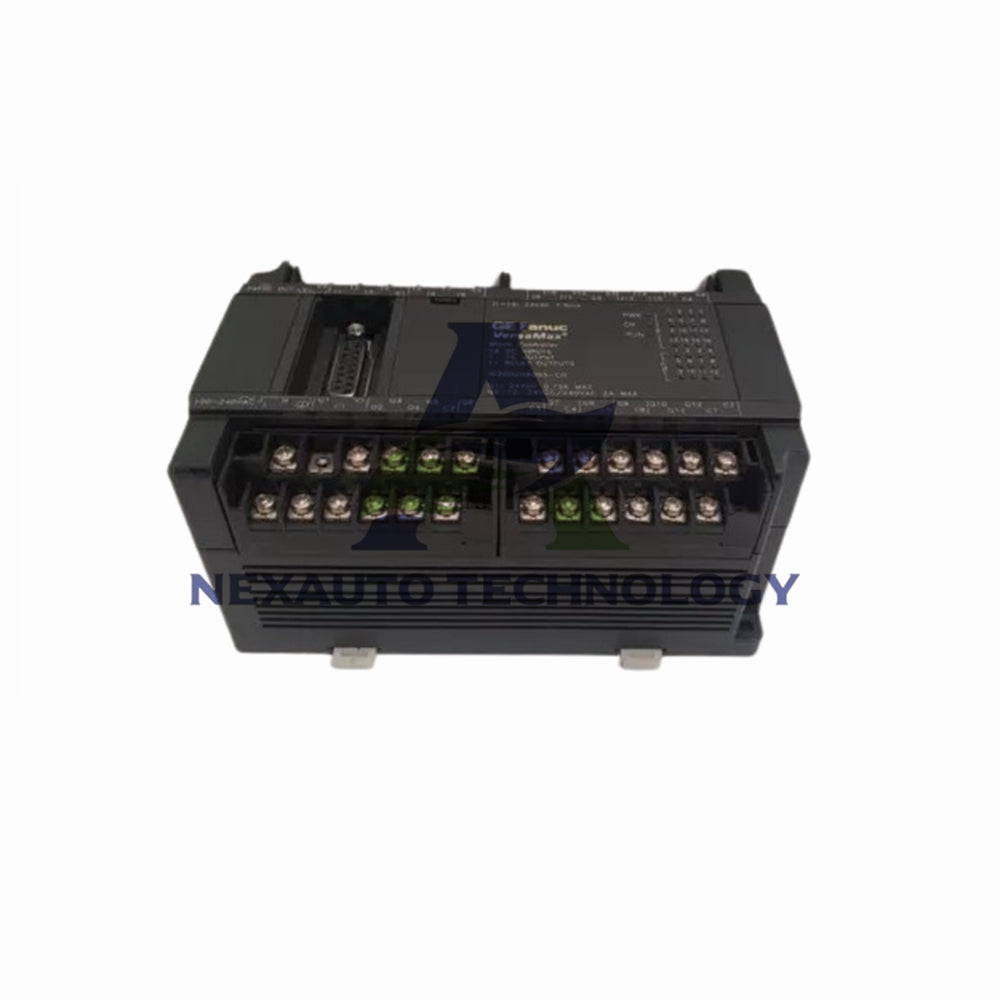

GE Fanuc IC200UDR140 ورسامکس میکرو 40 PLC

PLC میکرو GE Fanuc VersaMax Micro 40 - IC200UDR140 - 100-240V AC

GE Fanuc کنترل جمع‌وجور را ارائه می‌دهد. PLC میکرو VersaMax Micro 40 مدل IC200UDR140 با برق 100V AC تا 240V AC کار می‌کند. این دستگاه 24 ورودی DC و 16 خروجی رله‌ای را پشتیبانی می‌کند. از آن برای کنترل ماشین‌آلات، نقاله‌ها و سلول‌های کوچک اتوماسیون استفاده کنید.

مشخصات اصلی

• برند: GE Fanuc
• مدل: IC200UDR140
• سری: VersaMax Micro
• نوع: میکرو PLC (40 I/O)
• منبع تغذیه: 100-240V AC (ولتاژ نامی 120/240V)

ورودی‌ها و خروجی‌ها

• نوع ورودی: 24 V DC
• تعداد ورودی‌ها: 24
• نوع خروجی: رله
• تعداد خروجی‌ها: 16
• کل ورودی/خروجی‌های داخلی: 40 نقطه

جزئیات برق

• دامنه ولتاژ ورودی: 100V تا 240V AC
• ولتاژ نامی: 120V / 240V AC
• فرکانس: 50/60 Hz
• جریان هجومی: حداکثر 20A در 120V AC
• مصرف برق: معمولاً 30 VA

حافظه و رجیسترها

• حافظه منطق: 24K کلمه (برنامه کاربر)
• رجیسترها: 32K کلمه
• حافظه گسسته: 2048 بیت ورودی، 2048 بیت خروجی
• دامنه تایمر/شمارنده: 0 تا 32767

قابلیت توسعه

• واحدهای توسعه آنالوگ: تا 4 واحد
• حداکثر ورودی‌های آنالوگ: 16
• حداکثر خروجی‌های آنالوگ: 8
• حداکثر ورودی/خروجی فیزیکی: مجموع 152 نقطه

ارتباطات

• پورت سریال: RS-232 (برنامه‌نویسی)
• نرخ باود: 9600 تا 115200 بیت بر ثانیه
• پروتکل: SNP، RTU، Modbus slave
• کانکتور برنامه‌نویسی: 15 پین D-sub

سرعت و عملکرد

• زمان اسکن: 0.8 میلی‌ثانیه به ازای هر 1K منطق
• اجرای بولی: 0.5 میکروثانیه به ازای هر کنتاکت
• وضوح تایمر: 1 میلی‌ثانیه تا 32767 میلی‌ثانیه

مشخصات خروجی (رله)

• رتبه‌بندی کنتاکت: 2A در 120/240V AC
• حداکثر بار (مقاومتی): 2A به ازای هر نقطه
• حداکثر بار (سلفی): 0.5A در 120V AC
• عمر (الکتریکی): 100,000 عملیات در بار نامی
• عمر (مکانیکی): 10 میلیون عملیات

مشخصات ورودی (DC)

• دامنه ولتاژ ورودی: 10 تا 30 V DC
• ولتاژ نامی: 24 V DC
• جریان ورودی: 7 میلی‌آمپر در 24 ولت DC
• ولتاژ حالت روشن: > 15 ولت DC
• ولتاژ حالت خاموش: < 5 ولت DC
• زمان پاسخ: معمولاً 2 میلی‌ثانیه

محیط

• دمای عملکرد: 0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد
• دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
• رطوبت: 5٪ تا 95٪ بدون تراکم
• ضربه: 15G (نیم‌سینوس 11 میلی‌ثانیه)
• لرزش: 0.015 اینچ اوج به اوج (5-57 هرتز)

مشخصات فیزیکی

• ابعاد (ارتفاع × عرض × عمق): 90 × 140 × 75 میلی‌متر
• وزن: 0.55 کیلوگرم
• نصب: ریل DIN یا پنل
• بدنه: پلاستیک، UL94 V-0

LEDهای وضعیت

• PWR (سبز): برق OK
• RUN (سبز): برنامه در حال اجرا
• FAULT (قرمز): خطای CPU
• LEDهای ورودی/خروجی: وضعیت هر نقطه

حافظه قابل حمل

• ماژول حافظه: پشتیبانی شده (اختیاری)
• عملکرد: پشتیبان‌گیری و انتقال برنامه
• قطعه سازگار: IC200ACC302

گواهینامه‌ها

• لیست UL: بله
• نشان CE: بله
• کلاس 1 بخش 2: بله (مکان‌های خطرناک)

محتویات جعبه

• IC200UDR140 PLC میکرو VersaMax 40
• بلوک‌های ترمینال قابل جدا شدن
• گیره نصب روی ریل DIN

حمل و نقل

• وزن: حدود 0.7 کیلوگرم بسته‌بندی شده
• حمل‌کننده‌ها: FedEx، UPS، DHL

سؤالات متداول

• آیا این PLC می‌تواند با 24 ولت DC کار کند؟
  خیر. IC200UDR140 به 100-240 ولت AC نیاز دارد. برای ورودی‌ها از منبع تغذیه جداگانه 24 ولت DC استفاده کنید.
• چه نرم‌افزاری این را برنامه‌ریزی می‌کند؟
  GE Proficy Machine Edition. VersaPro همچنین برای نسخه‌های قدیمی‌تر نرم‌افزار کار می‌کند.
• چند ماژول آنالوگ می‌توانم اضافه کنم؟
  تا 4 ماژول توسعه. حداکثر 16 ورودی آنالوگ کل.
• تفاوت بین UDR و UDD چیست؟
  UDR خروجی رله دارد. UDD خروجی DC دارد. برای بارهای AC رله را انتخاب کنید.
• آیا این از Modbus پشتیبانی می‌کند؟
  بله. پورت RS-232 پروتکل Modbus RTU slave را اجرا می‌کند.

راهنمای انتخاب

• نیاز به خروجی رله برای بارهای AC دارید؟ IC200UDR140 را انتخاب کنید. رله‌ها تا 240 ولت AC را مستقیماً سوئیچ می‌کنند.
• نیاز به بیش از 40 ورودی/خروجی دارید؟ ماژول‌های توسعه را اضافه کنید. حداکثر اندازه سیستم 152 ورودی/خروجی است.
• نکته تعویض در محل: ابتدا بلوک‌های ترمینال را جدا کنید. سپس قفل ریل DIN را به سمت عقب بلغزانید تا آزاد شود.
• هشدار سیم‌کشی برق: از یک قطع‌کننده خارجی 4A استفاده کنید. خطوط برق AC باید از سیم‌های سیگنال DC جدا باشند.
