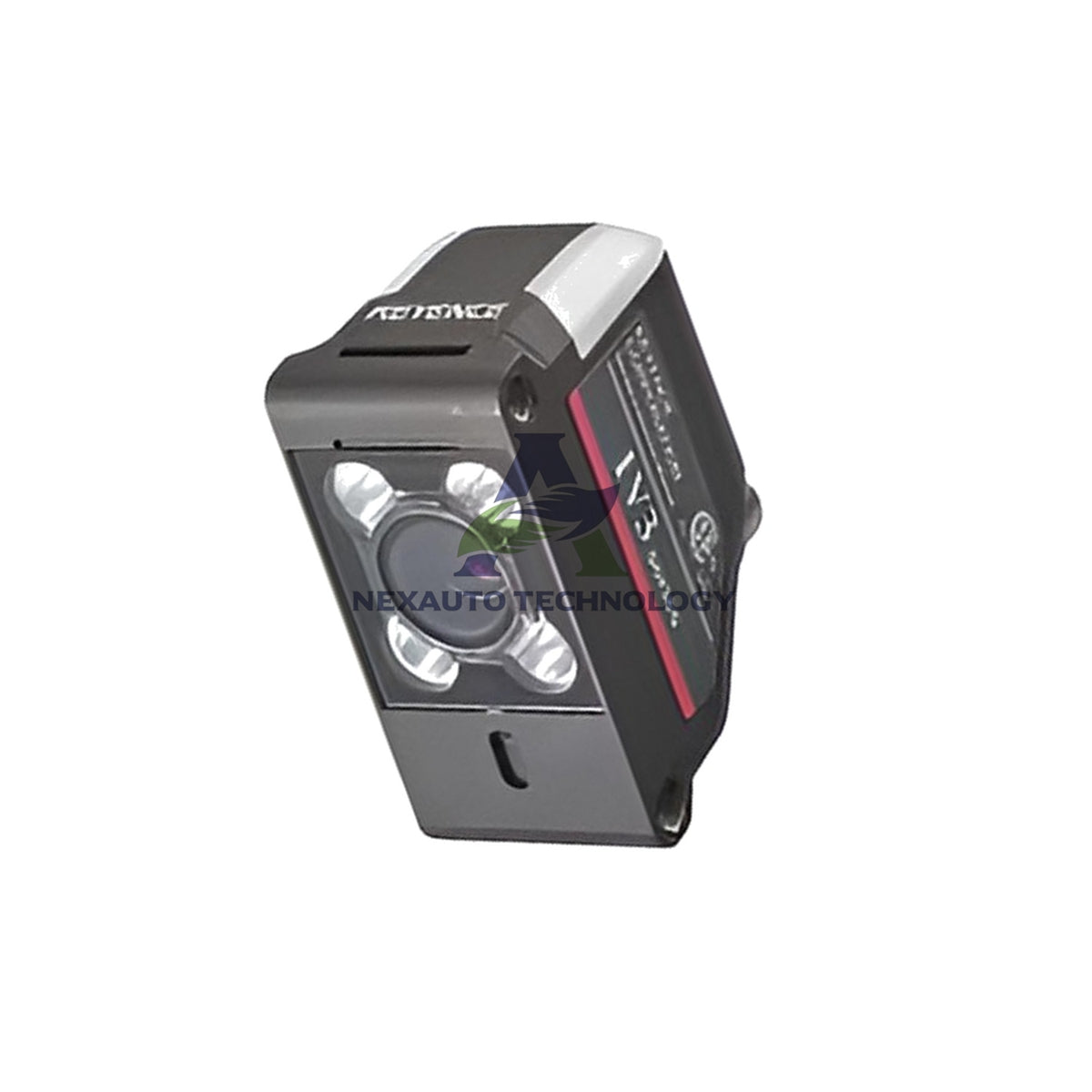

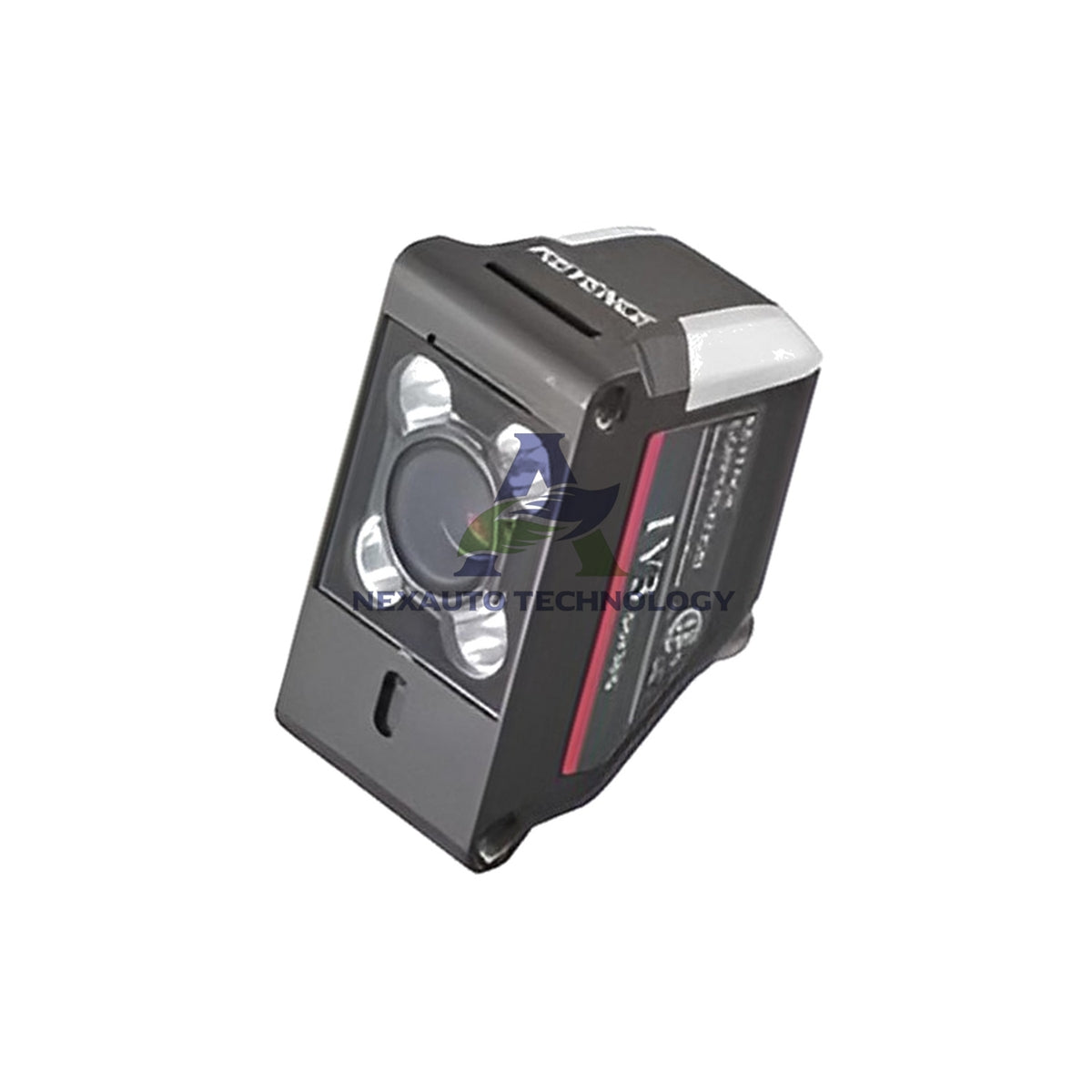

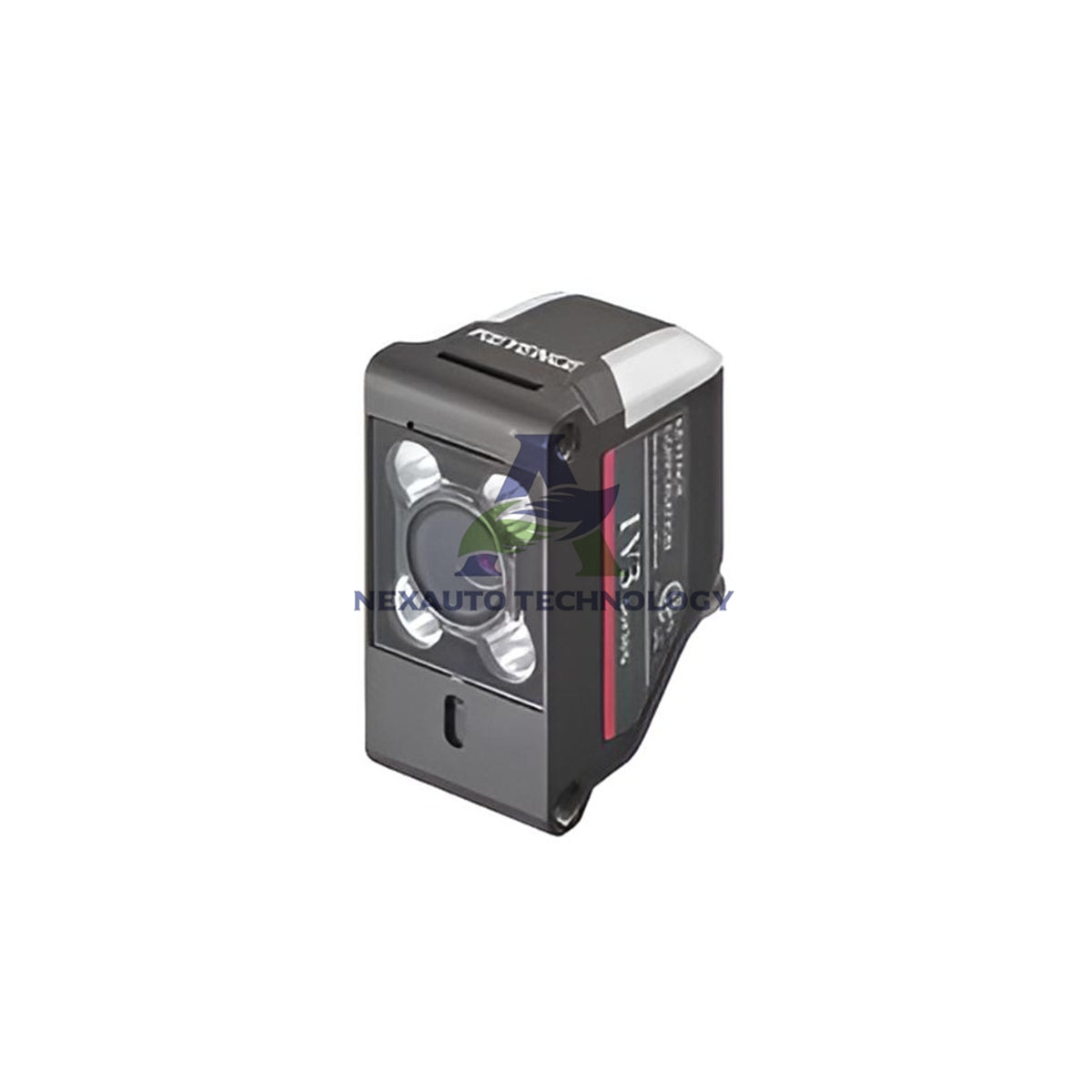

سنسور رنگ کیانس مدل IV3-G500CA | سری IV3

هد حسگر کامپکت Keyence IV3-G500CA – تصویربرداری رنگی با میدان دید استاندارد برای تقویت‌کننده‌های IV3-G120

مشخصات فنی کلیدی

• برند: Keyence
• مدل: IV3-G500CA
• سری: سری IV3
• نوع: هد حسگر مدل کامپکت، میدان دید استاندارد، نوع رنگی
• تقویت‌کننده سازگار: IV3-G120
• فاصله نصب: 50 میلی‌متر یا بیشتر
• میدان دید: 22 (H) x 16 (V) میلی‌متر در فاصله 50 میلی‌متر تا 1184 (H) x 888 (V) میلی‌متر در فاصله 3000 میلی‌متر (نمونه معمول)

عملکرد تصویربرداری و اپتیکی

• حسگر دریافت تصویر: CMOS رنگی 1/2.9 اینچی با 1280 (H) x 960 (V) پیکسل
• تنظیم فوکوس: خودکار
• زمان نوردهی: 12 us تا 9 ms
• روشنایی: LED سفید
• روش نورپردازی: نورپردازی پالسی و پیوسته، قابل‌تعویض

ارتباطات و اتصال‌پذیری

• درگاه‌های داخلی: ندارد؛ هد از طریق کابل اختصاصی به تقویت‌کننده IV3-G120 متصل می‌شود
• پروتکل‌ها: ندارد؛ ارتباطات از طریق تقویت‌کننده متصل انجام می‌شود
• گسترش ارتباطات: از طریق تقویت‌کننده IV3-G120 امکان‌پذیر است

جزئیات الکتریکی

• ولتاژ تغذیه: از طریق تقویت‌کننده متصل تأمین می‌شود
• مصرف برق: موجود نیست
• نوع خروجی: موجود نیست؛ خروجی‌ها از طریق تقویت‌کننده ارائه می‌شوند

جزئیات محیطی و فیزیکی

• دمای کاری: 0 تا +50°C بدون یخ‌زدگی
• رطوبت نسبی: 35 تا 85% RH بدون میعان
• درجه حفاظت: IP67، به‌جز هنگام نصب فیلتر پلاریزه OP-88642/OP-88643/OP-88646/OP-88647
• مقاومت در برابر لرزش: 10 تا 55 هرتز، دامنه دوگانه 1.5 میلی‌متر، 2 ساعت در هر یک از جهت‌های X/Y/Z
• مقاومت در برابر ضربه: 500 متر بر مجذور ثانیه، 3 بار در هر یک از 6 جهت
• بدنه واحد اصلی: ریخته‌گری تحت فشار روی
• درپوش جلو: اکریلیک
• درپوش نشانگر عملکرد: TPU
• وزن: حدود 75 گرم بدون واحد نورپردازی AI، حدود 225 گرم با واحد نورپردازی AI

راهنمای نصب

• IV3-G500CA را در فاصله نصب حداقل 50 mm از هدف نصب کنید.
• فاصله کاری را طوری تنظیم کنید که میدان دید با محدوده بازرسی شما مطابقت داشته باشد.
• هد را با استفاده از کابل اختصاصی به آمپلی‌فایر IV3-G120 وصل کنید.
• برای تنظیم سریع تصویر پس از نصب، از فوکوس خودکار استفاده کنید.
• با توجه به سرعت و سطح هدف، نورپردازی پالسی یا پیوسته را انتخاب کنید.
• دمای محیط کار را بین 0 تا +50°C و رطوبت نسبی را بین 35 تا 85% نگه دارید و از ایجاد میعان جلوگیری کنید.
• اگر به حفاظت کامل IP67 یا عملکرد نامی در برابر لرزش و ضربه نیاز دارید، از نصب فیلترهای پلاریزه یا اتصالات گنبدی خودداری کنید.

محتویات بسته

• ۱ عدد هد حسگر فشرده Keyence IV3-G500CA
• ۱ عدد کابل اتصال اختصاصی برای آمپلی‌فایر IV3-G120
• ۱ عدد راهنمای شروع سریع

ارسال و پشتیبانی

• این کالا را در انبار داریم و ظرف 5 روز ارسال می‌کنیم.
• از شرکت‌های رایج حمل‌ونقل سریع مانند FedEx، UPS و DHL استفاده می‌کنیم.
• تا 30 روز مرجوعی را می‌پذیریم.
• یک محصول کاملاً نو و اصل دریافت می‌کنید.

پرسش‌های متداول

• پرسش: IV3-G500CA با کدام آمپلی‌فایر کار می‌کند؟
  پاسخ: این هد با استفاده از کابل اختصاصی به آمپلی‌فایر حسگر فشرده Keyence IV3-G120 متصل می‌شود.
• پرسش: هد چه میدان دیدی دارد؟
  پاسخ: در فاصله 50 mm، محدوده 22 (H) x 16 (V) mm و در فاصله 3000 mm، حداکثر محدوده 1184 (H) x 888 (V) mm را پوشش می‌دهد.
• پرسش: از چه حسگر تصویری استفاده می‌کند؟
  پاسخ: این محصول از حسگر رنگی CMOS با اندازه 1/2.9 اینچ و 1280 (H) x 960 (V) پیکسل استفاده می‌کند.
• پرسش: آیا هد به منبع تغذیه جداگانه نیاز دارد؟
  پاسخ: خیر، آمپلی‌فایر متصل‌شده برق هد را تأمین می‌کند.
• پرسش: محدوده زمان نوردهی چقدر است؟
  پاسخ: زمان نوردهی از 12 us تا 9 ms متغیر است.
• پرسش: آیا می‌توانم بین حالت‌های نورپردازی جابه‌جا شوم؟
  پاسخ: بله، می‌توانید بین نورپردازی پالسی و نورپردازی پیوسته جابه‌جا شوید.
• پرسش: درجه حفاظت آن چیست؟
  پاسخ: هد دارای درجه حفاظت IP67 است، مگر زمانی که فیلتر پلاریزه مشخص‌شده نصب شده باشد.
• پرسش: آیا هد در برابر لرزش و ضربه مقاوم است؟
  پاسخ: بله، مشخصات نامی مقاومت در برابر لرزش و ضربه را برآورده می‌کند، مگر زمانی که اتصال گنبدی IV2-GD05/IV2-GD10 نصب شده باشد.
• پرسش: وزن هد چقدر است؟
  پاسخ: وزن آن بدون واحد نورپردازی هوش مصنوعی حدود 75 گرم و با آن حدود 225 گرم است.
