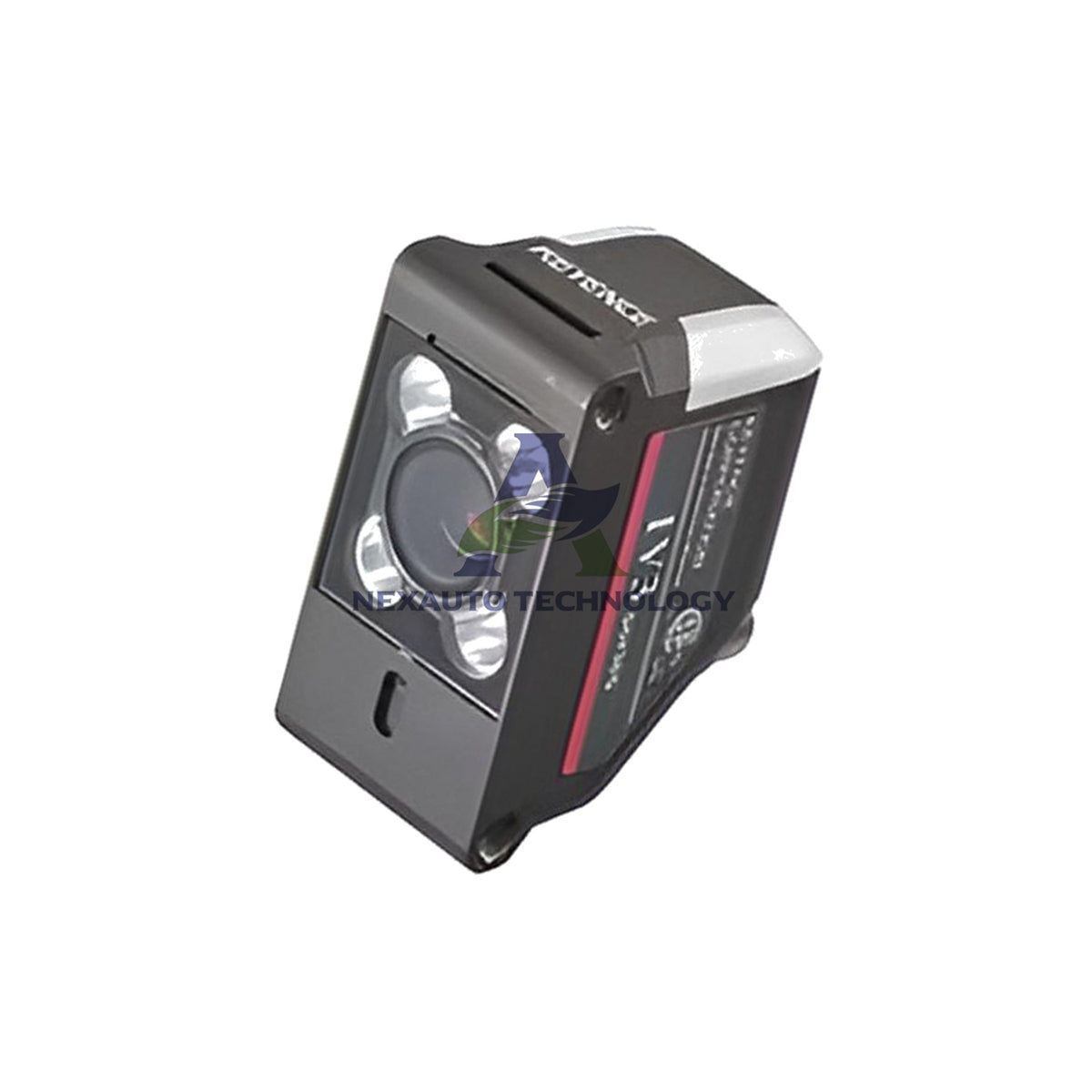

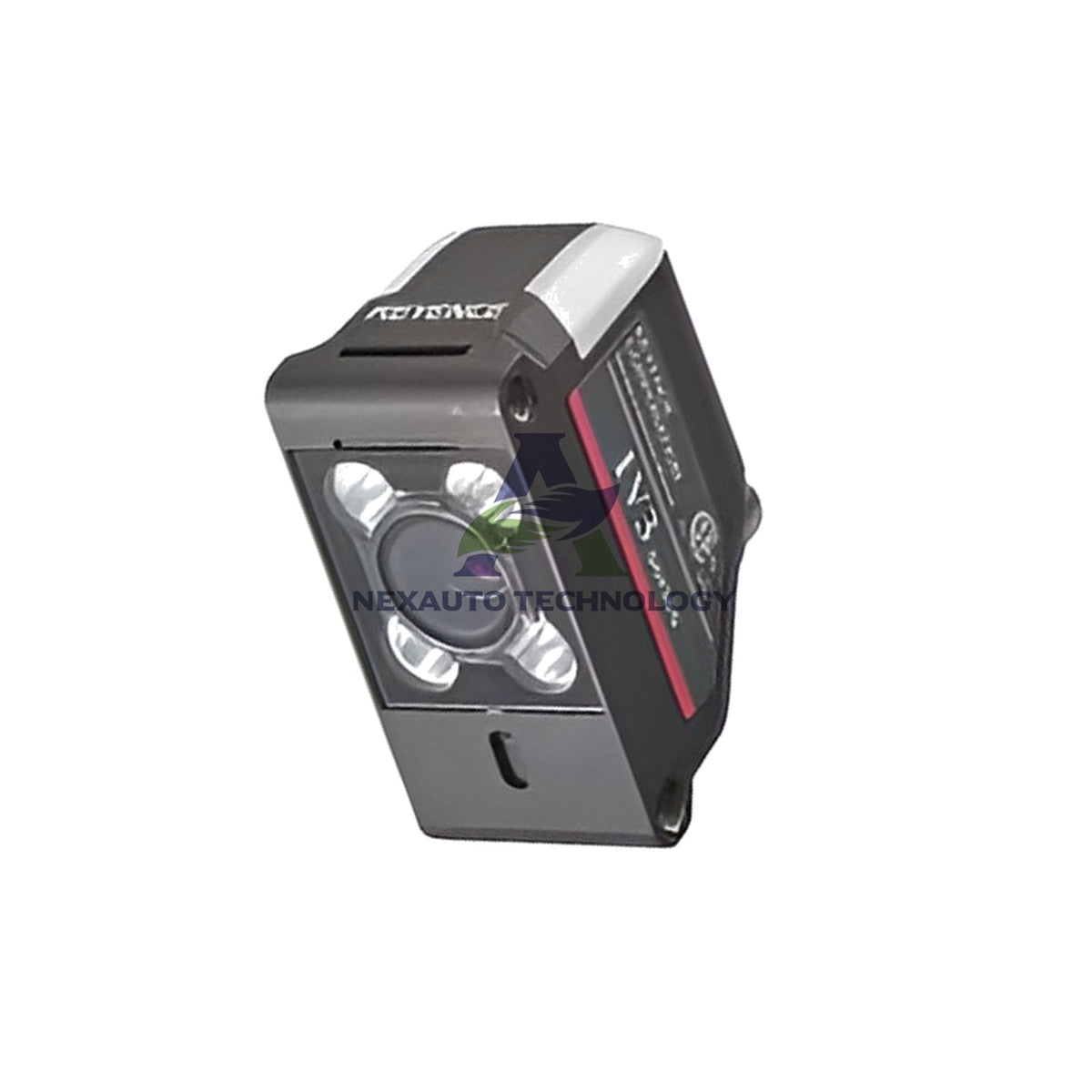

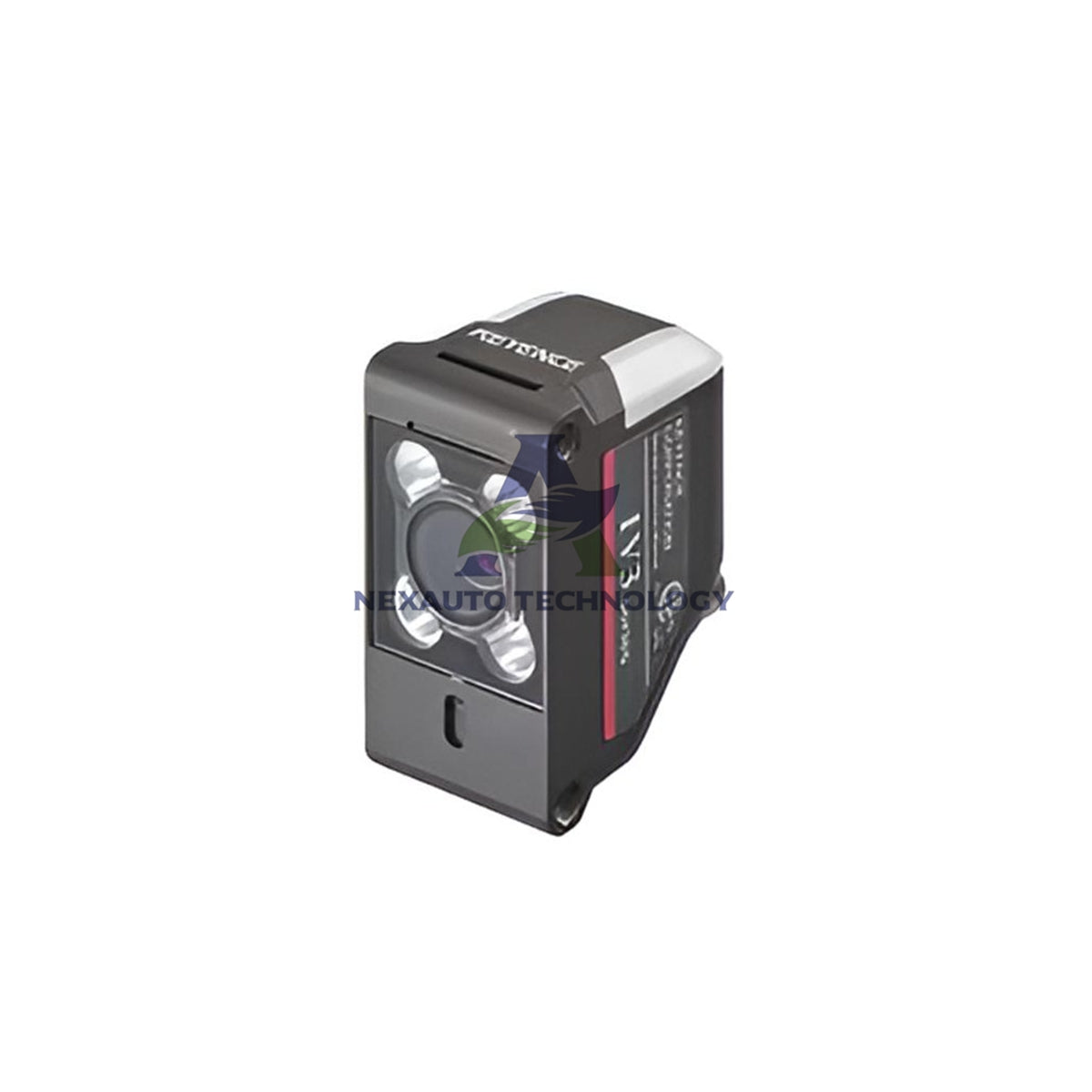

هد سنسور کامپکت Keyence IV3-G500MA | سری IV3

هد حسگر کامپکت Keyence IV3-G500MA – تصویربرداری تک‌رنگ با میدان دید استاندارد برای آمپلی‌فایرهای IV3-G120

مشخصات فنی کلیدی

• برند: Keyence
• مدل: IV3-G500MA
• سری: سری IV3
• نوع: هد حسگر مدل کامپکت، میدان دید استاندارد، نوع تک‌رنگ
• آمپلی‌فایر سازگار: IV3-G120
• فاصله نصب: ۵۰ میلی‌متر یا بیشتر
• میدان دید: ۲۲ (H) × ۱۶ (V) میلی‌متر در فاصله ۵۰ میلی‌متری تا ۱۱۸۴ (H) × ۸۸۸ (V) میلی‌متر در فاصله ۳۰۰۰ میلی‌متری (نمونه معمول)

عملکرد تصویربرداری و اپتیکی

• عنصر دریافت تصویر: CMOS تک‌رنگ ۱/۲٫۹ اینچی با ۱۲۸۰ (H) × ۹۶۰ (V) پیکسل
• تنظیم فوکوس: خودکار
• زمان نوردهی: ۱۲ میکروثانیه تا ۹ میلی‌ثانیه
• روشنایی: LED مادون‌قرمز
• روش نورپردازی: نورپردازی پالسی

ارتباطات و اتصال‌پذیری

• Built-in ports: None; the head connects to the IV3-G120 amplifier through a dedicated cable
• پروتکل‌ها: ندارد؛ ارتباطات از طریق آمپلی‌فایر متصل انجام می‌شوند
• گسترش ارتباطات: از طریق آمپلی‌فایر IV3-G120 امکان‌پذیر است

جزئیات الکتریکی

• ولتاژ تغذیه: از آمپلی‌فایر متصل تأمین می‌شود
• مصرف برق: موجود نیست
• نوع خروجی: موجود نیست؛ خروجی‌ها از طریق آمپلی‌فایر منتقل می‌شوند

جزئیات محیطی و فیزیکی

• دمای کارکرد: ۰ تا ‎+۵۰°C بدون یخ‌زدگی
• رطوبت نسبی: ۳۵ تا ۸۵٪ RH بدون میعان
• درجه حفاظت: IP67، به‌جز هنگام نصب فیلتر پلاریزه OP-88642/OP-88643/OP-88646/OP-88647
• مقاومت در برابر لرزش: ۱۰ تا ۵۵ هرتز، دامنه دوبرابر ۱٫۵ میلی‌متر، ۲ ساعت در هر یک از جهت‌های X/Y/Z
• مقاومت در برابر ضربه: ۵۰۰ متر بر مجذور ثانیه، ۳ بار در هر یک از ۶ جهت
• محفظه واحد اصلی: ریخته‌گری تحت فشار از جنس روی
• روکش جلویی: اکریلیک
• روکش نشانگر عملکرد: TPU
• وزن: حدود ۷۵ گرم بدون واحد نورپردازی هوش مصنوعی، حدود ۲۲۵ گرم با واحد نورپردازی هوش مصنوعی

راهنمای نصب

• IV3-G500MA را در فاصله نصب ۵۰ میلی‌متر یا بیشتر از هدف نصب کنید.
• فاصله کاری را طوری تنظیم کنید که میدان دید با ناحیه بازرسی شما مطابقت داشته باشد.
• هد را با استفاده از کابل اختصاصی به تقویت‌کننده IV3-G120 وصل کنید.
• پس از نصب، برای تنظیم سریع تصویر به فوکوس خودکار تکیه کنید.
• برای ثبت اهداف متحرک سریع با زمان نوردهی کوتاه از نورپردازی پالسی استفاده کنید.
• دمای محیط کار را بین ۰ تا ‎+۵۰°C و رطوبت نسبی را بین ۳۵ تا ۸۵٪ نگه دارید و از ایجاد میعان جلوگیری کنید.
• اگر به حفاظت کامل IP67 یا عملکرد نامی در برابر لرزش و ضربه نیاز دارید، از نصب فیلترهای پلاریزه یا اتصالات گنبدی خودداری کنید.

محتویات بسته

• ۱ عدد هد حسگر فشرده Keyence IV3-G500MA
• ۱ عدد کابل اتصال اختصاصی برای تقویت‌کننده IV3-G120
• ۱ عدد مستندات راه‌اندازی سریع

ارسال و پشتیبانی

• این کالا را در انبار داریم و ظرف ۵ روز ارسال می‌کنیم.
• از شرکت‌های رایج حمل‌ونقل سریع مانند FedEx، UPS و DHL استفاده می‌کنیم.
• تا ۳۰ روز مرجوعی می‌پذیریم.
• یک محصول نو و اصل دریافت می‌کنید.

پرسش‌های متداول

• پرسش: IV3-G500MA با کدام تقویت‌کننده کار می‌کند؟
  پاسخ: این هد از طریق کابل اختصاصی به تقویت‌کننده حسگر فشرده Keyence IV3-G120 متصل می‌شود.
• پرسش: هد چه میدان دیدی ارائه می‌دهد؟
  پاسخ: در فاصله ۵۰ میلی‌متر، محدوده ۲۲ (افقی) × ۱۶ (عمودی) میلی‌متر و در فاصله ۳۰۰۰ میلی‌متر، محدوده حداکثر ۱۱۸۴ (افقی) × ۸۸۸ (عمودی) میلی‌متر را پوشش می‌دهد.
• پرسش: از چه حسگر تصویری استفاده می‌کند؟
  پاسخ: از حسگر CMOS تک‌رنگ 1/2.9 اینچی با ۱۲۸۰ (افقی) × ۹۶۰ (عمودی) پیکسل استفاده می‌کند.
• پرسش: هد از چه نوع نورپردازی استفاده می‌کند؟
  پاسخ: از LED مادون‌قرمز با نورپردازی پالسی استفاده می‌کند.
• پرسش: آیا هد به منبع تغذیه جداگانه نیاز دارد؟
  پاسخ: خیر، تقویت‌کننده متصل، برق هد را تأمین می‌کند.
• پرسش: محدوده زمان نوردهی چقدر است؟
  پاسخ: زمان نوردهی از ۱۲ میکروثانیه تا ۹ میلی‌ثانیه است.
• پرسش: درجه حفاظت آن چیست؟
  پاسخ: این هد دارای درجه حفاظت IP67 است، مگر زمانی که فیلتر پلاریزه مشخص‌شده نصب شده باشد.
• پرسش: آیا هد در برابر لرزش و ضربه مقاوم است؟
  پاسخ: این هد با مشخصات نامی مقاومت در برابر لرزش و ضربه مطابقت دارد، مگر زمانی که اتصال گنبدی IV2-GD05/IV2-GD10 نصب شده باشد.
• پرسش: وزن هد چقدر است؟
  پاسخ: وزن آن بدون واحد نورپردازی هوش مصنوعی حدود ۷۵ گرم و با آن حدود ۲۲۵ گرم است.
