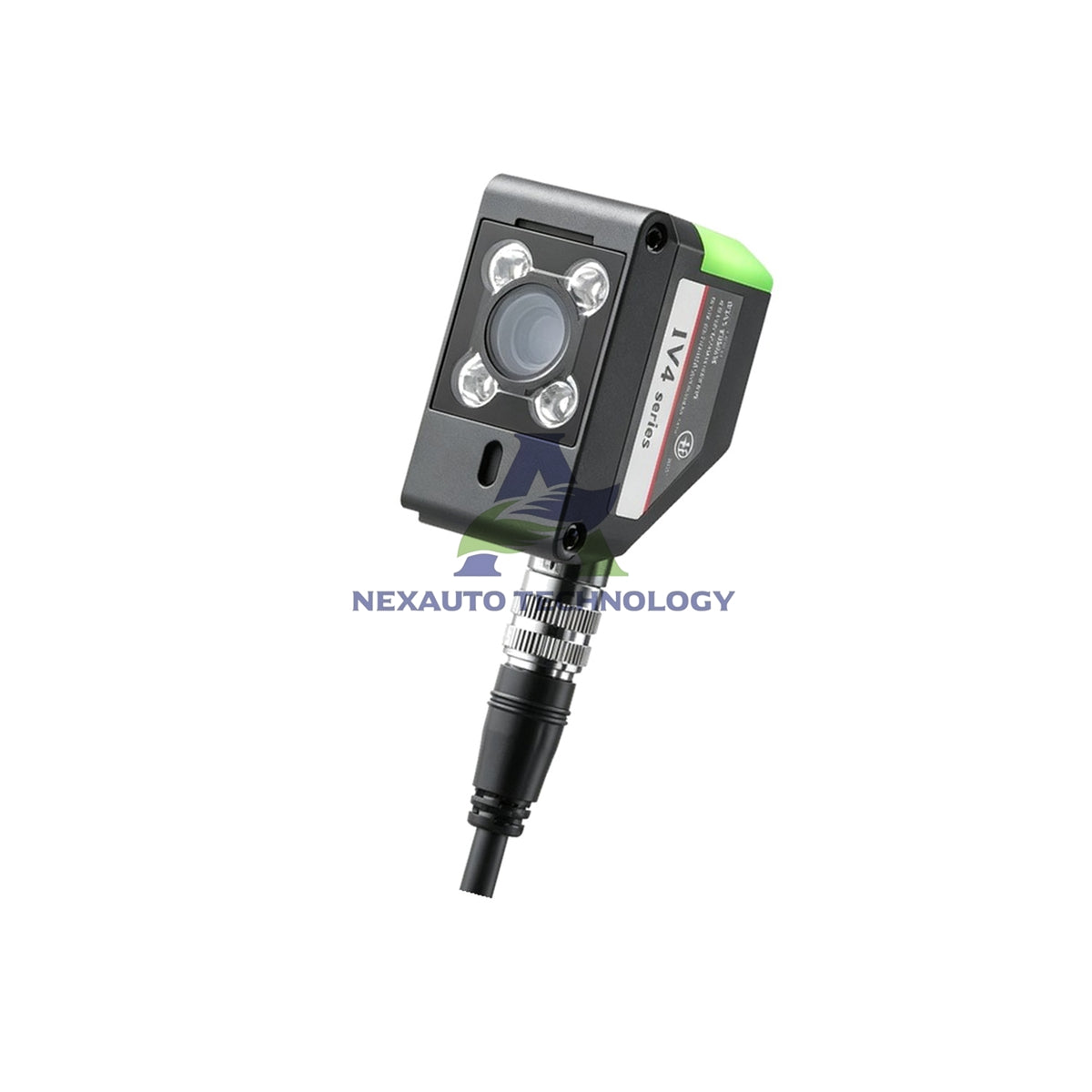

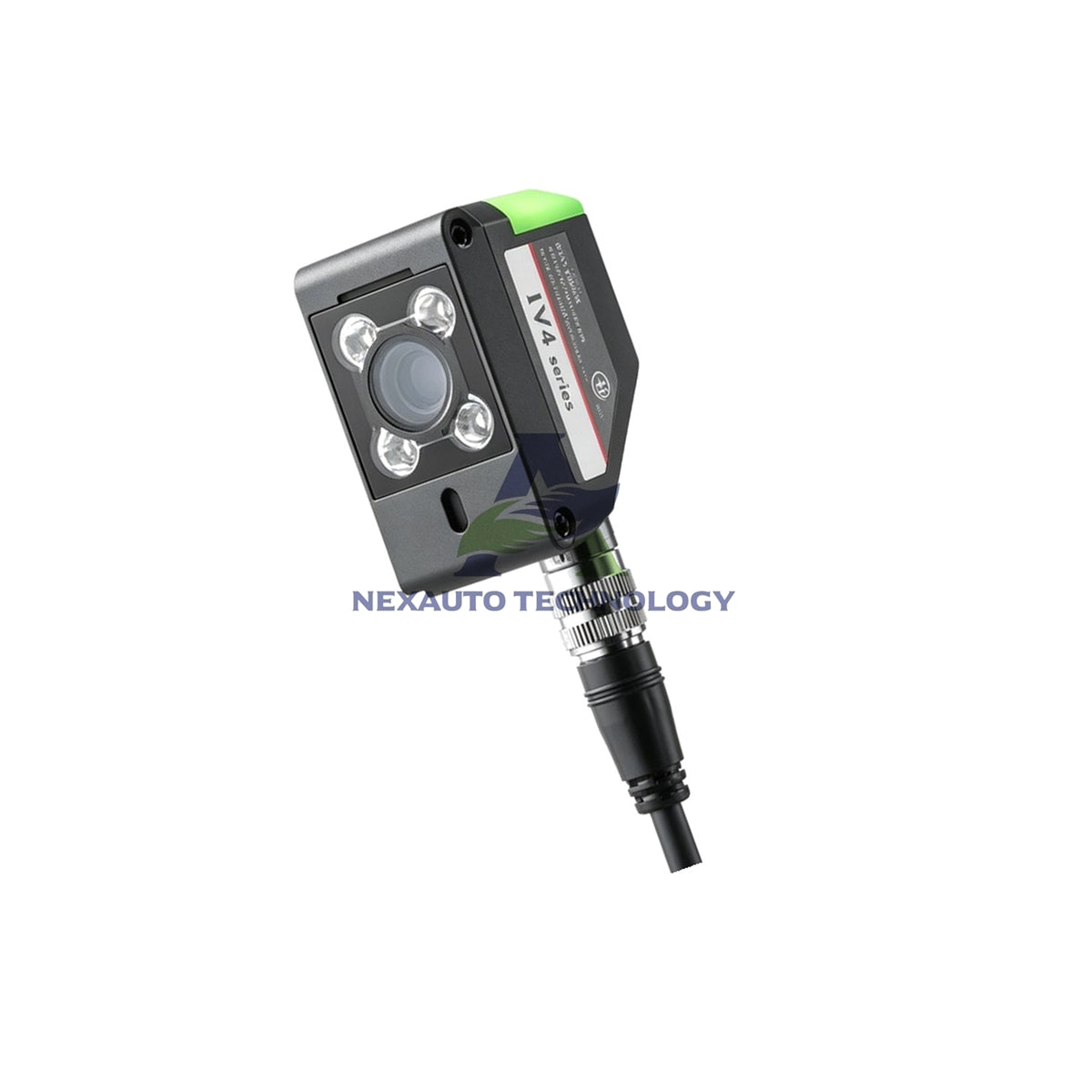

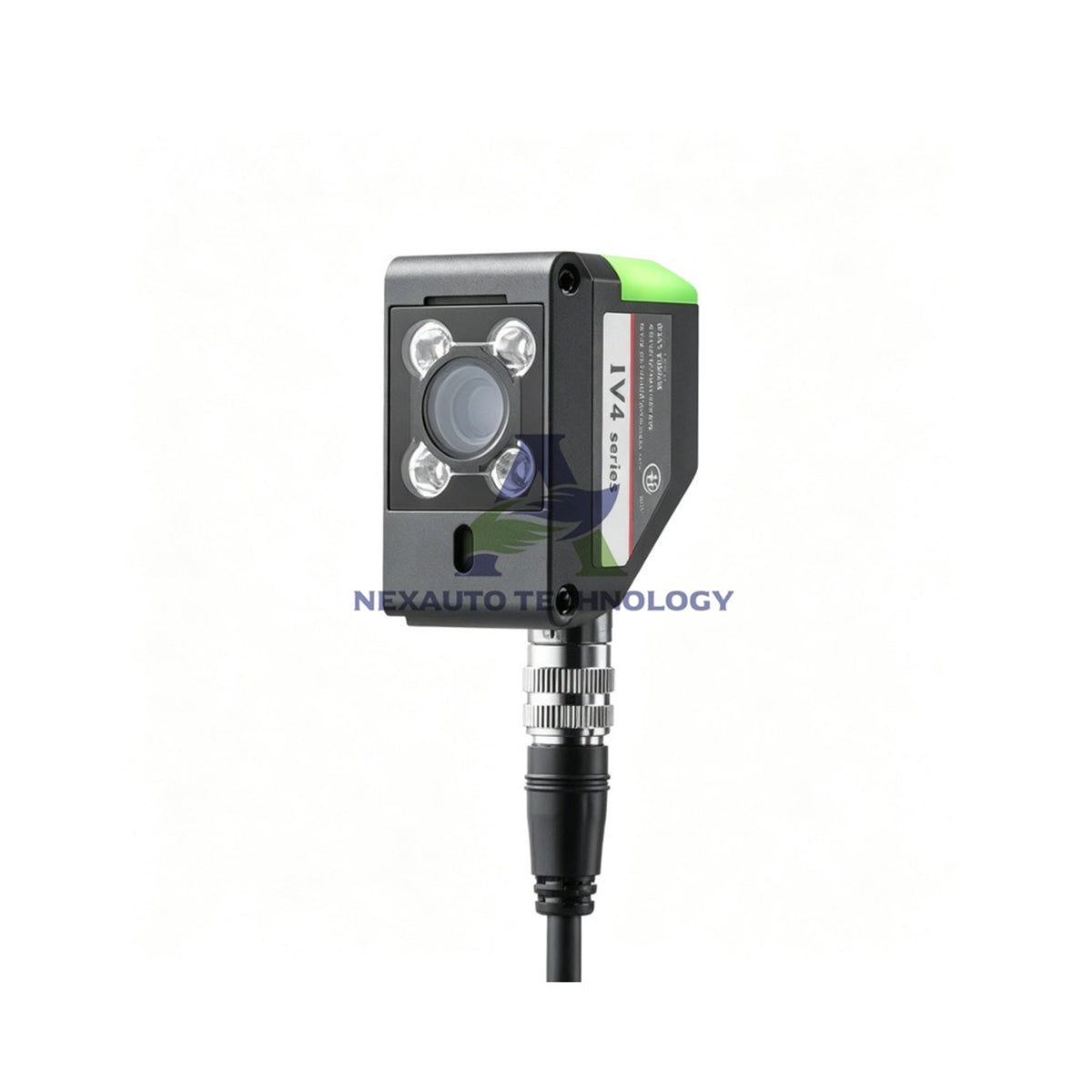

هد سنسور تک‌رنگ کامپکت کی‌یِنس IV4-G500MA

هد سنسور مونوکروم کامپکت Keyence IV4-G500MA برای آمپلی‌فایر IV4-G120

مشخصات فنی اصلی

• برند: Keyence
• مدل: IV4-G500MA
• سری: سری IV4
• دسته‌بندی: هد سنسور مدل کامپکت، میدان دید استاندارد، نوع مونوکروم
• عنصر دریافت تصویر: CMOS مونوکروم 1/2.9 اینچی با 1280 (H) x 960 (V) پیکسل
• میدان دید: 22 (H) x 16 (V) mm در فاصله 50 mm، تا 1184 (H) x 888 (V) mm در فاصله 3000 mm (مقدار مرجع)
• فاصله نصب: از 50 mm
• تنظیم فوکوس: خودکار
• زمان نوردهی: 12 us تا 9 ms
• روشنایی: LED مادون‌قرمز با روش نوردهی پالسی

جزئیات الکتریکی و ارتباطی

• ولتاژ تغذیه: از آمپلی‌فایر متصل‌شده تأمین می‌شود
• میانگین مصرف برق: 2.5 W بدون واحد روشنایی تصویربرداری AI، و 6.6 W همراه با واحد روشنایی تصویربرداری AI
• درگاه‌های داخلی: ندارد؛ هد سنسور از طریق کابل اختصاصی هد سنسور به آمپلی‌فایر IV4-G120 متصل می‌شود
• پروتکل‌ها: ندارد؛ توسعه ارتباطات از طریق آمپلی‌فایر IV4-G120 انجام می‌شود
• نوع خروجی: موجود نیست؛ خروجی‌ها از طریق آمپلی‌فایر هدایت می‌شوند

مقاومت محیطی و مصونیت در برابر تداخل

• دمای کاری: 0 تا +50°C بدون یخ‌زدگی
• رطوبت نسبی: حداکثر 85% RH، بدون میعان
• درجه حفاظت: IP67، به‌جز در صورت نصب فیلترهای پلاریزه OP-88642/OP-88643/OP-88646/OP-88647؛ هنگام نصب OP-88909 قابل‌اعمال نیست
• مقاومت در برابر ارتعاش: 10 تا 500 Hz در 0.816 G^2/Hz در جهت‌های X/Y/Z
• مقاومت در برابر ضربه: 500 m/s^2، 3 بار در هر یک از 6 جهت

ساختار فیزیکی و مواد

• بدنه اصلی: ریخته‌گری دایکست روی
• درپوش جلویی: اکریلیک
• درپوش نشانگر عملکرد: TPU
• وزن: حدود 75 g بدون واحد روشنایی تصویربرداری AI، حدود 225 g همراه با واحد روشنایی تصویربرداری AI، حدود 85 g هنگام نصب OP-88909
• ایمنی ESD: مطابق با IEC61340-5-1
• ابعاد (H×W×D): موجود نیست

راهنمای نصب

• برای دستیابی به میدان دید معتبر، هد سنسور را حداقل 50 mm از سطح هدف فاصله دهید.
• پیش از روشن‌کردن سیستم، کابل اختصاصی هد سنسور را به آمپلی‌فایر Keyence IV4-G120 وصل کنید.
• پس از تغییر فاصله نصب، صبر کنید تا تنظیم فوکوس خودکار پایدار شود.
• برای حفظ درجه حفاظت IP67، درپوش جلویی را از گردوغبار و روغن پاک نگه دارید.
• اگر حفظ درجه حفاظت IP67 اهمیت دارد، از نصب فیلترهای پلاریزه OP-88642/OP-88643/OP-88646/OP-88647 خودداری کنید.
• محدوده دمای کاری 0 تا +50°C را رعایت کنید و هنگام راه‌اندازی از رطوبت میعانی اجتناب کنید.

محتویات بسته‌بندی

• 1 عدد هد سنسور Keyence IV4-G500MA
• 1 عدد درپوش جلویی محافظ (نصب‌شده در کارخانه)
• 1 عدد راهنمای شروع سریع
• 1 عدد بسته‌بندی اصلی

ارسال و پشتیبانی

• ارسال با FedEx، UPS و DHL انجام می‌شود.
• کالاهای موجود در انبار ظرف 5 روز از انبار ما ارسال می‌شوند.
• تا 30 روز مرجوعی می‌پذیریم.
• تمامی دستگاه‌ها نو و اصل ارسال می‌شوند.

پرسش‌های متداول

• پرسش: آیا IV4-G500MA بدون آمپلی‌فایر IV4-G120 کار می‌کند؟
  پاسخ: خیر. هد سنسور فقط از طریق آمپلی‌فایر IV4-G120 برق دریافت می‌کند و خروجی آن نیز از همان مسیر هدایت می‌شود.
• پرسش: میدان دید IV4-G500MA در فاصله 3000 mm چقدر است؟
  پاسخ: حدود 1184 (H) x 888 (V) mm است که به‌عنوان مقدار مرجع در نظر گرفته می‌شود.
• پرسش: آیا هد سنسور دارای درجه حفاظت IP67 است؟
  پاسخ: بله، مگر در صورت نصب فیلترهای پلاریزه فهرست‌شده؛ همچنین این درجه حفاظت هنگام نصب OP-88909 قابل‌اعمال نیست.
• پرسش: IV4-G500MA از چه محدوده زمانی نوردهی پشتیبانی می‌کند؟
  پاسخ: با نوردهی پالسی LED مادون‌قرمز، از زمان نوردهی 12 us تا 9 ms پشتیبانی می‌کند.
• پرسش: وزن IV4-G500MA چقدر است؟
  پاسخ: وزن آن بدون واحد روشنایی تصویربرداری AI حدود 75 g و همراه با آن حدود 225 g است.
• پرسش: آیا کالا را موجود دارید و با چه سرعتی ارسال می‌کنید؟
  پاسخ: بله، کالا موجود است و ظرف 5 روز از طریق DHL، FedEx یا UPS ارسال می‌شود.
• پرسش: اگر این دستگاه با خط تولید من سازگار نباشد، می‌توانم آن را مرجوع کنم؟
  پاسخ: بله، تا 30 روز مرجوعی می‌پذیریم.
