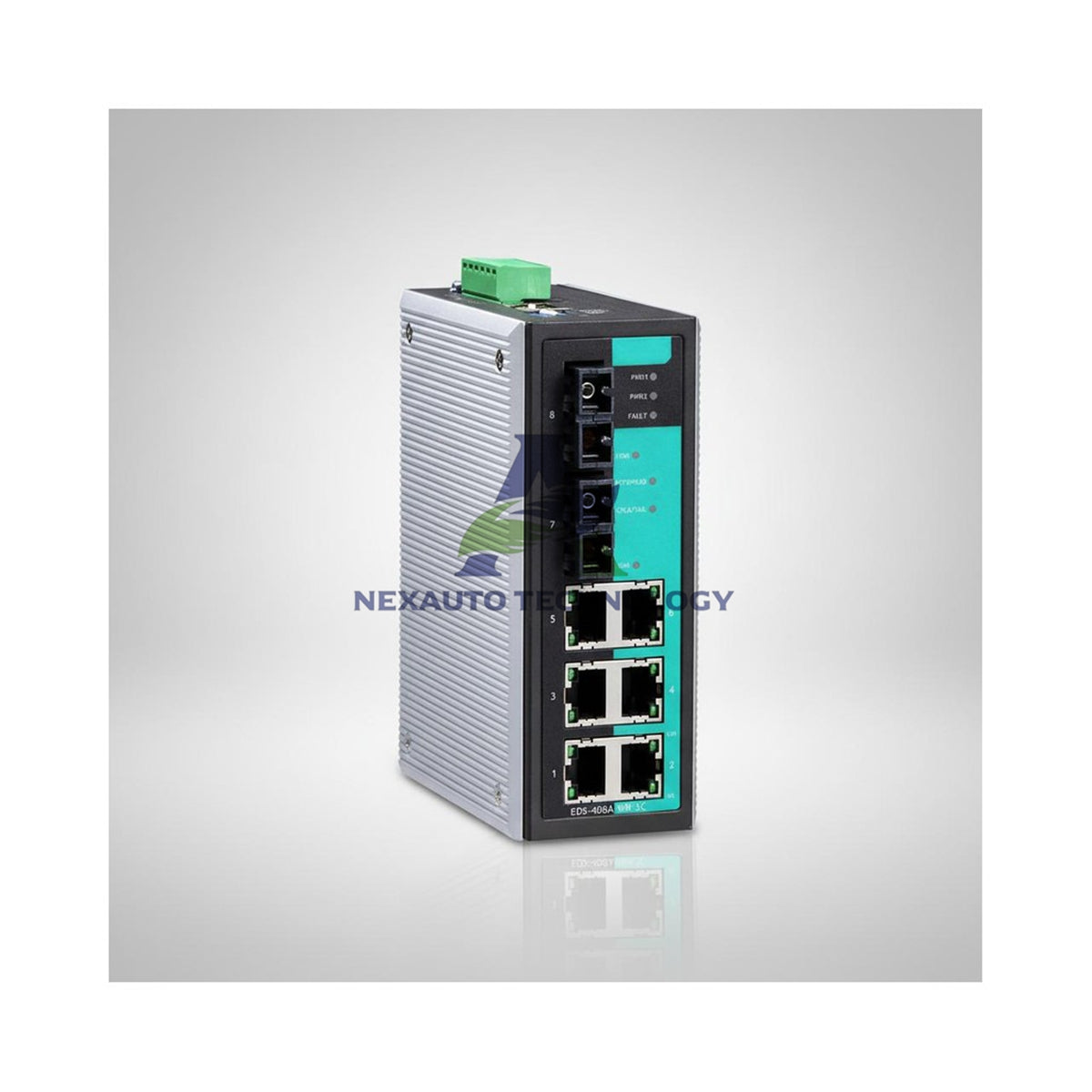

سوئیچ صنعتی مدیریتی لایه ۲ موکسا EDS-408A-3M-ST با ۸ پورت

سوئیچ اترنت صنعتی مدیریت‌شده Moxa EDS-408A-3M-ST

مشخصات فنی

• برند: Moxa
• مدل: EDS-408A-3M-ST
• سری: سری EDS-408A
• نوع سوئیچ: سوئیچ اترنت صنعتی مدیریت‌شده لایه 2
• فرم‌فکتور: محفظه فلزی قابل نصب روی ریل DIN
• درگاه‌های RJ45: 5 × 10/100BaseT(X) با مذاکره خودکار و MDI/MDI-X خودکار
• درگاه‌های فیبر: 3 × 100BaseFX چندحالته، کانکتور ST، طول موج 1300 nm
• فاصله فیبر: معمولاً تا 5 km روی فیبر OM1 با قطر هسته 50/125 µm
• جدول MAC: 8 K ورودی
• بافر بسته‌ها: 1 Mbits
• MTBF: 1,253,072 ساعت (Telcordia Bellcore، GB)
• افزونگی: Turbo Ring v1/v2، Turbo Chain، RSTP/STP؛ بازیابی در کمتر از 20 ms با 250 سوئیچ
• پروتکل‌ها: EtherNet/IP و Modbus TCP
• مدیریت: رابط کاربری وب، Telnet، کنسول RS-232 RJ45، SNMPv1/v2c/v3، ابزار کاربردی Windows، NTP/SNTP
• ولتاژ تغذیه: مقدار نامی 12/24/48 VDC؛ محدوده کاری 9.6 تا 60 VDC
• ورودی برق: دو ورودی افزونه با محافظت در برابر اضافه‌بار و اتصال قطبیت معکوس
• جریان ورودی: حداکثر 0.35 A در 24 VDC؛ 0.73 A در 12 VDC؛ 0.18 A در 48 VDC
• دمای کاری: مدل استاندارد -10 تا 60 °C
• دمای نگهداری: -40 تا 85 °C
• رطوبت: 5 تا 95٪، بدون میعان
• درجه حفاظت: IP30
• ابعاد: محفظه 135 × 53.6 × 105 mm
• وزن: 0.89 kg
• نحوه نصب: استاندارد ریل DIN؛ نصب روی دیوار با کیت اختیاری

ویژگی‌های کلیدی عملکرد

• سوئیچ خطاهای توپولوژی حلقه را در کمتر از 20 ms و در شبکه‌ای با 250 سوئیچ بازیابی می‌کند.
• سه uplink فیبر نوری، بدون محدودیت‌های کابل مسی، بُرد شبکه را تا 5 km افزایش می‌دهند.
• جدول MAC با ظرفیت 8 K، تعداد زیادی دستگاه را در یک سگمنت مدیریت می‌کند.
• دو ورودی برق افزونه، هنگام قطع منبع تغذیه، روشن‌ماندن سوئیچ را تضمین می‌کنند.
• پشتیبانی از EtherNet/IP و Modbus TCP، یکپارچه‌سازی مستقیم با سیستم‌های PLC و SCADA را امکان‌پذیر می‌کند.

راهنمای نصب

• دستگاه را روی ریل DIN استاندارد 35 mm، داخل کابینتی با درجه حفاظت IP54 یا بالاتر نصب کنید.
• هر دو ورودی DC را به منابع مجزای 12/24/48 VDC وصل کنید تا افزونگی فراهم شود.
• پیش از روشن‌کردن، قطبیت را بررسی کنید؛ سوئیچ در برابر اتصال با قطبیت معکوس محافظت می‌شود.
• دستگاه‌های مسی را با کابل شیلددار Cat5e به پنج پورت RJ45 وصل کنید.
• پچ‌کوردهای فیبر چندحالته OM1 را به سه پورت فیبر ST وصل کنید.
• از طریق IP مدیریتی پیش‌فرض به رابط کاربری وب دسترسی پیدا کنید و گذرواژه‌ای قوی تعیین کنید.
• برای فعال‌کردن بازیابی خطا در کمتر از ۲۰ میلی‌ثانیه، Turbo Ring را روی پورت‌های حلقه فعال کنید.
• هنگام کار، دمای محیط را بین ۱۰- تا ۶۰ درجه سانتی‌گراد نگه دارید.

محتویات بسته

• ۱ × دستگاه سوئیچ Moxa EDS-408A-3M-ST
• ۱ × کیت نصب روی ریل DIN
• ۱ × کابل کنسول RS-232
• ۱ × راهنمای نصب سریع
• ۱ × بسته‌بندی محافظ

ارسال و تحویل

• پس از تأیید پرداخت، سفارش‌ها را ظرف ۵ روز کاری ارسال می‌کنیم.
• برای ارسال بین‌المللی از FedEx، UPS و DHL استفاده می‌کنیم.
• پس از تحویل بسته به شرکت حمل‌ونقل، شماره رهگیری را ارائه می‌کنیم.
• بیشتر سفارش‌ها موجود است؛ پیش از نهایی‌کردن خرید، موجودی را تأیید می‌کنیم.

پرسش‌های متداول

• پرسش: آیا EDS-408A-3M-ST نو و اصل است؟
  پاسخ: بله، دستگاه‌های نو و اصلی را با بسته‌بندی کامل سازنده عرضه می‌کنیم.
• پرسش: آیا این سوئیچ را در انبار موجود دارید؟
  پاسخ: بله، موجودی آماده داریم و بیشتر سفارش‌ها را ظرف ۵ روز ارسال می‌کنیم.
• پرسش: از چه شرکت‌های حمل‌ونقلی استفاده می‌کنید؟
  پاسخ: ارسال با DHL، FedEx و UPS انجام می‌شود و امکان رهگیری نیز فراهم است.
• پرسش: سیاست بازگرداندن کالا چیست؟
  پاسخ: طبق سیاست استاندارد ما، تا ۳۰ روز پس از تحویل امکان بازگرداندن کالا را دارید.
• پرسش: چه نوع کابل فیبری با پورت‌های ST سازگار است؟
  پاسخ: برای فاصله نامی ۵ کیلومتر، از فیبر چندحالته OM1 با قطر هسته 50/125 µm استفاده کنید.
• پرسش: آیا می‌توانم در این مدل از فیبر تک‌حالته استفاده کنم؟
  پاسخ: خیر، سه پورت فیبر فقط از فیبر چندحالته 100BaseFX پشتیبانی می‌کنند.
• پرسش: محدوده دمای کاری چقدر است؟
  پاسخ: مدل استاندارد در دمای محیط ۱۰- تا ۶۰ درجه سانتی‌گراد کار می‌کند.
• پرسش: آیا سوئیچ از منبع تغذیه افزونه پشتیبانی می‌کند؟
  پاسخ: بله، دو ورودی DC ولتاژهای ۹٫۶ تا ۶۰ ولت DC را می‌پذیرند و در برابر قطبیت معکوس محافظت دارند.
• پرسش: بازیابی Turbo Ring پس از بروز خطا چقدر سریع است؟
  پاسخ: زمان بازیابی با ۲۵۰ سوئیچ در یک حلقه، کمتر از ۲۰ میلی‌ثانیه باقی می‌ماند.
• پرسش: چه رابط‌های مدیریتی ارائه می‌دهد؟
  پاسخ: رابط کاربری وب، تلنت، کنسول RS-232، ‏SNMPv1/v2c/v3 و یک ابزار ویندوزی در اختیار دارید.
