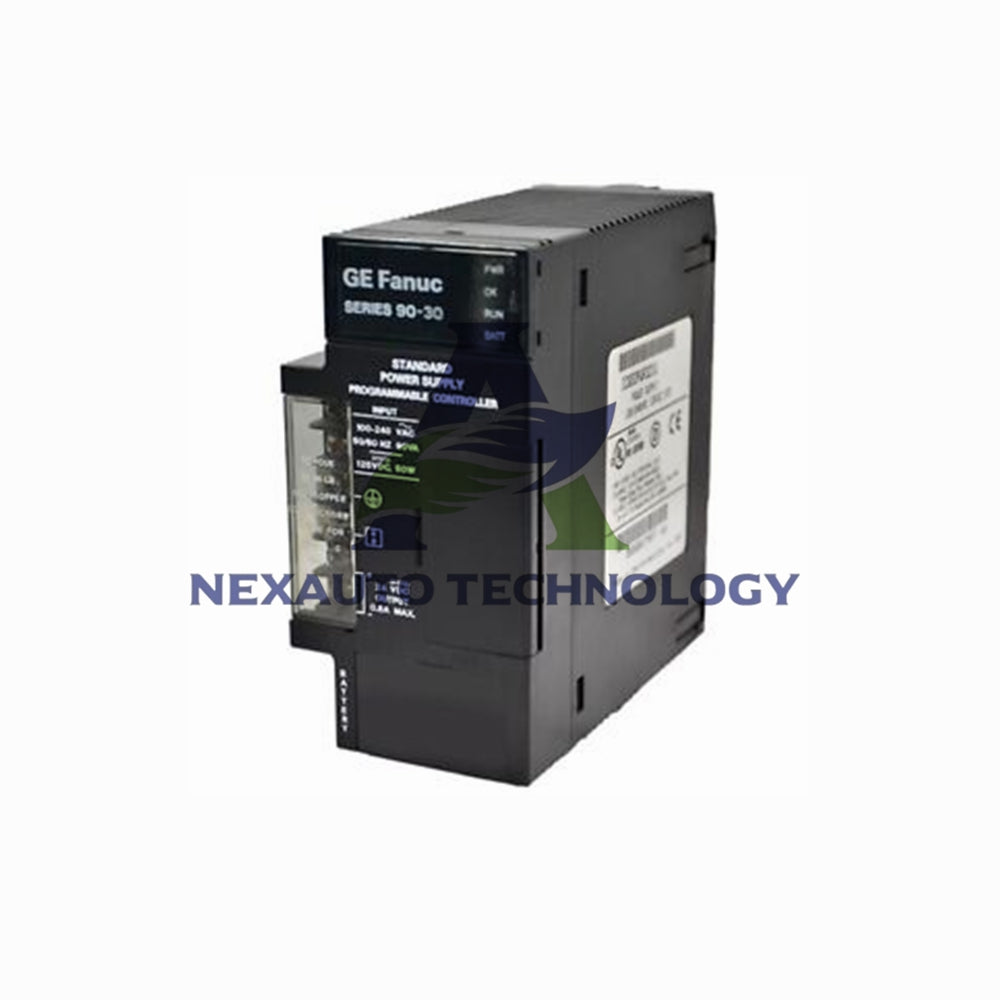

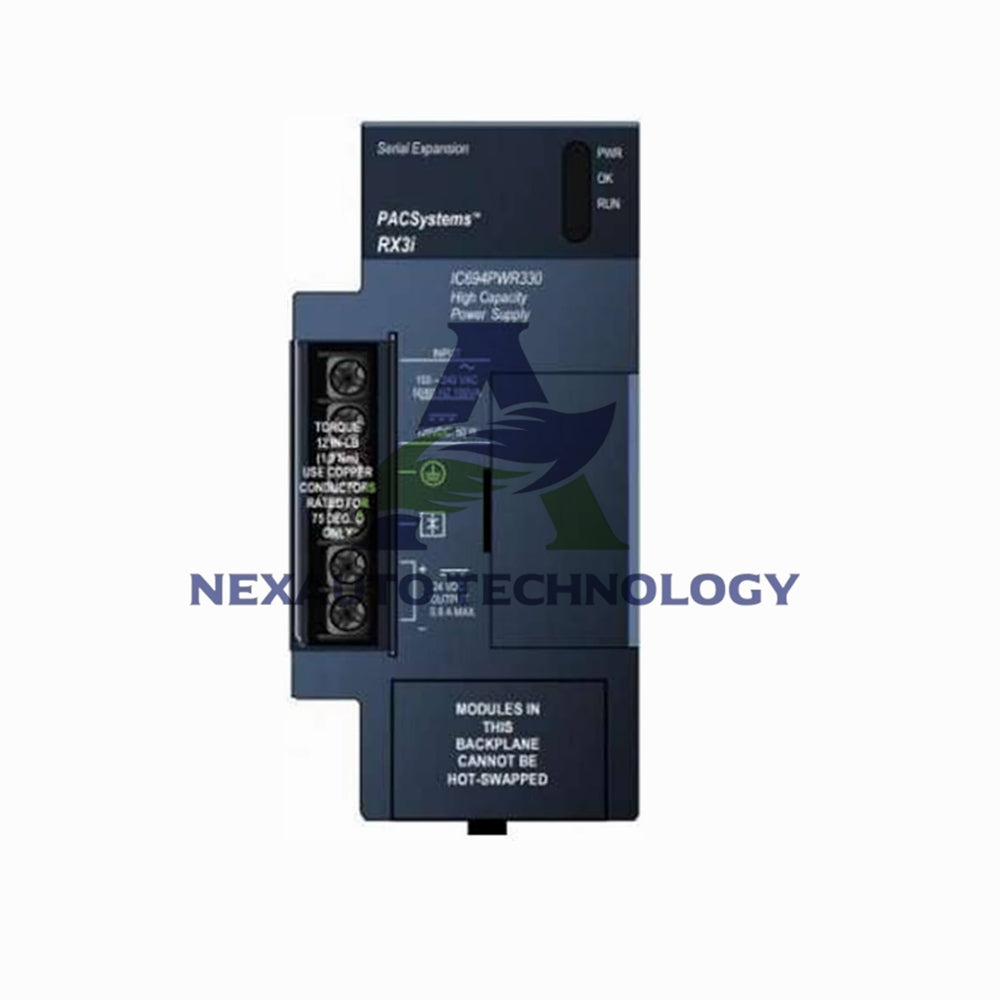

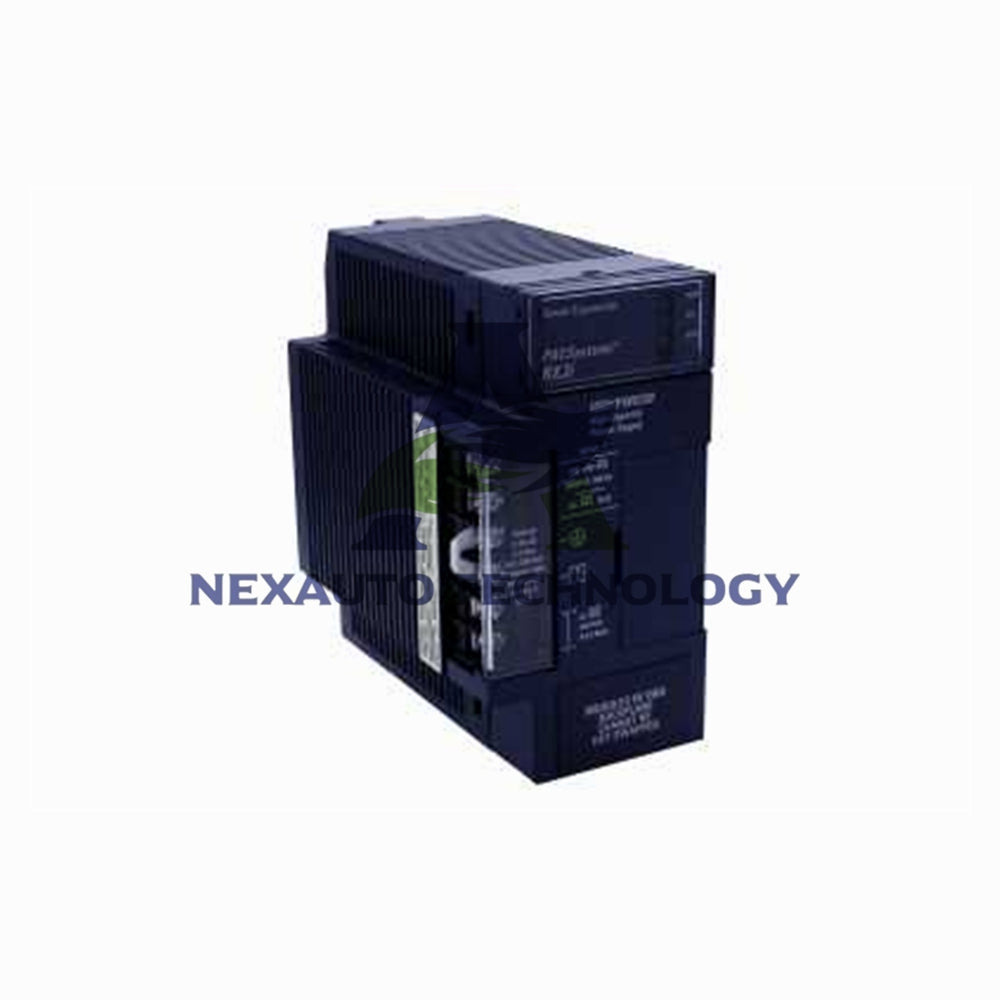

Қуат көзі IC694PWR330 GE Fanuc Emerson

GE Fanuc қуат көзі IC694PWR330 - жоғары сыйымдылық

Шығарулар:

• +5 В тұрақты ток шығысы

• Реле +24 В тұрақты ток шығысы : Шығыс релесі модульдеріндегі тізбектерді қуатпен қамтамасыз етеді.

• Оқшауланған +24 В тұрақты ток шығысы : Кейбір модульдер ішінде пайдаланылады және сонымен қатар 24 В тұрақты ток кіріс модульдерін сыртқы қуатпен қамтамасыз ете алады.

Техникалық сипаттамалар:

• Номиналды кернеу:

  • 120/240 VAC немесе 125 VDC

• Кіріс кернеу диапазоны:

  • Айнымалы ток: 85 ВА 264 ВАС

  • Тұрақты ток: 100 VDC - 300 VDC

• Кіріс қуаты (толық жүктеме кезінде максималды):

  • VAC кірісі бар 100 ВА

  • 50 Вт тұрақты ток кірісімен

• Бастапқы ток:

  • 4 Ампер шыңы, максимум 250 мс

• Шығу қуаты:

  • 5 В тұрақты ток: максимум 30 Вт

  • 24 В тұрақты ток релесі: максимум 15 Вт

  • 24 В тұрақты ток оқшауланған: максимум 20 Вт

  • Ескертпе: максималды жалпы 30 Вт (барлық үш шығыс)

• Шығу кернеуі:

  • 5 VDC: 5,0 VDC - 5,2 VDC (5,1 VDC номиналды)

  • 24 В тұрақты ток релесі: 24 В тұрақты токтан 28 В тұрақты токқа дейін

  • 24 В тұрақты ток Оқшауланған: 21,5 В тұрақты ток 28 В тұрақты

• Оқшаулау (артқы панельге енгізу):

  • 1500 ВАС (1 минутқа)

• Қорғаныс шектеулері:

  • Асқын кернеу: 5 В тұрақты ток шығысы: 6,4 В тұрақты ток 7 В тұрақты

  • Шамадан тыс ток: 5 В тұрақты ток шығысы: максимум 7 Ампер

• Өткізу уақыты: ең аз 20 мс (қуат көзі үзілген жағдайда жарамды шығыстарды сақтайды).

• Сақтандырғыш: 2 ампер, GE Fanuc бөлшек нөмірі 44A724627-109 (2). Қосымша ақпарат алу үшін 2 тарауды қараңыз.
