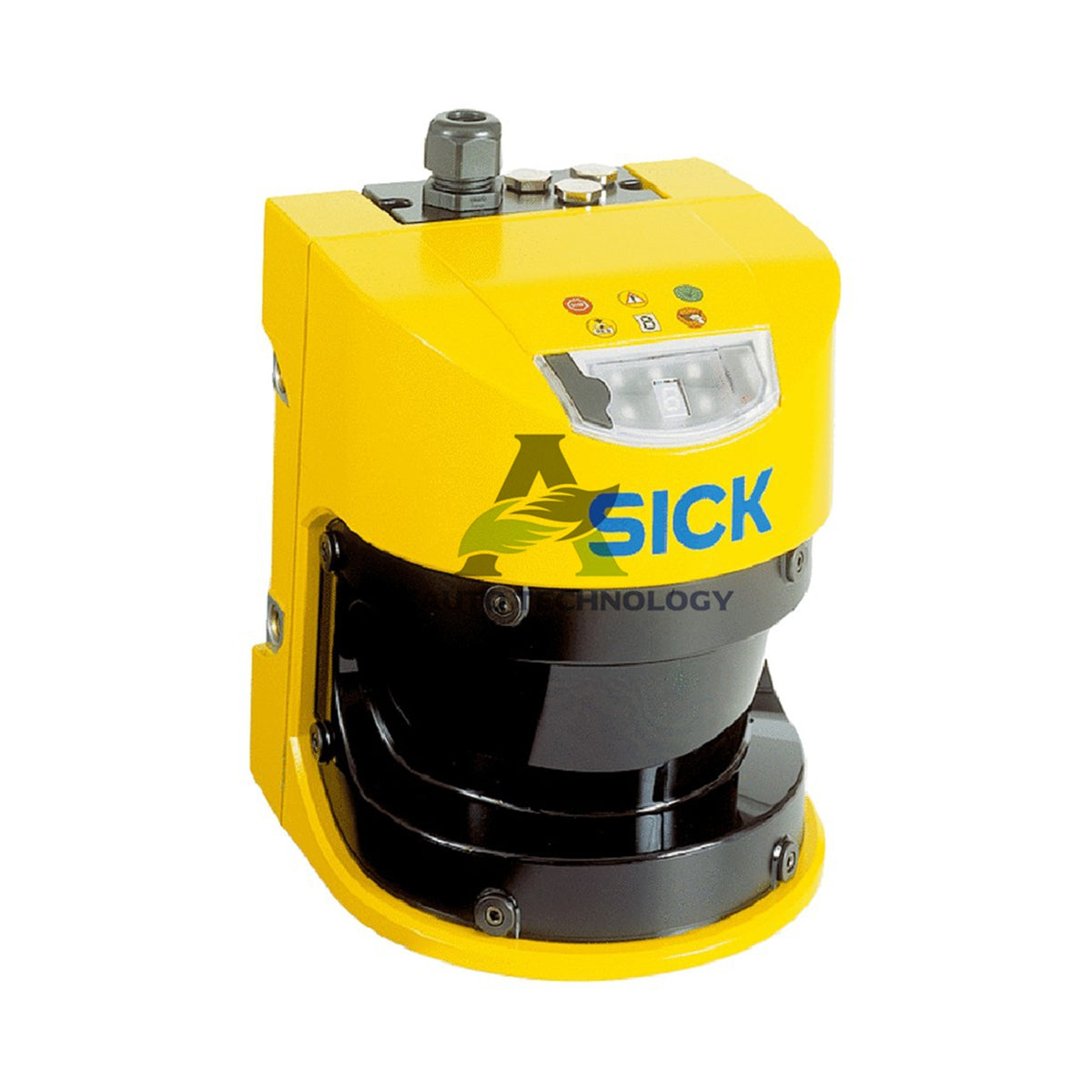

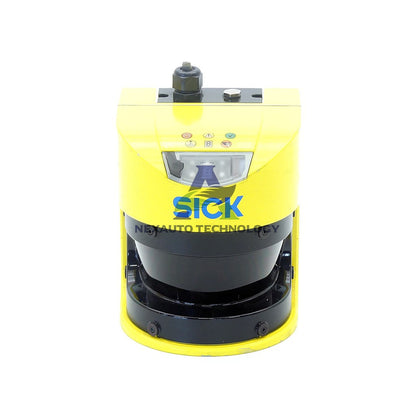

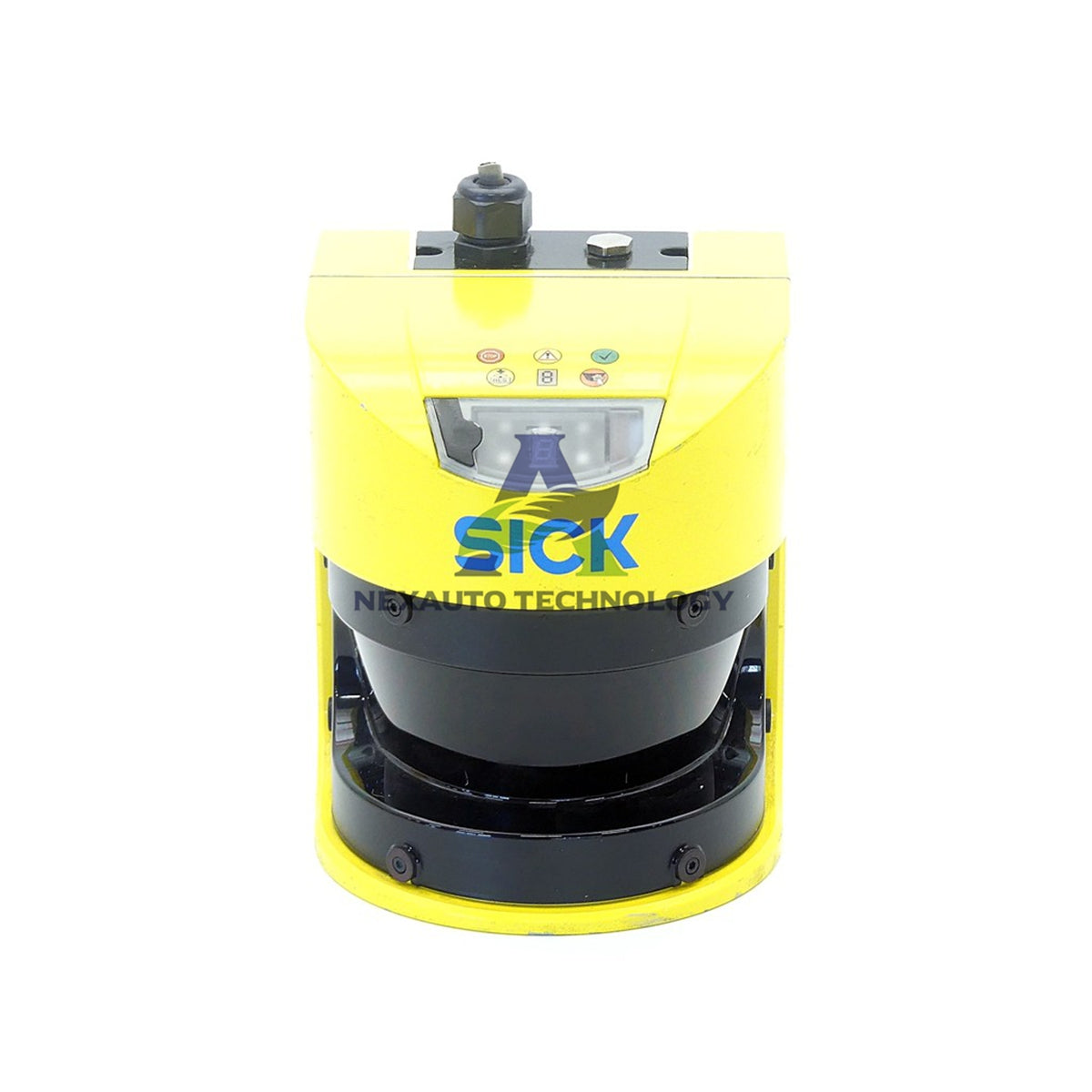

S30A-4011DA S3000 Professional қауіпсіздік лазерлік сканері | SICK

S30A-4011DA S3000 Professional қауіпсіздік лазерлік сканері

Негізгі техникалық сипаттамалар

• Бренд: SICK
• Моделі: S30A-4011DA
• Сериясы: S3000 Professional
• Қорғаныс өрісінің ауқымы: 4 м
• Ескерту өрісінің ауқымы: 49 м (20% шағылысу кезінде 20 м)
• Қашықтықты өлшеу ауқымы: 49 м
• Сканерлеу бұрышы: 190°
• Ажыратымдылығы: 30 мм, 40 мм, 50 мм, 70 мм, 150 мм (конфигурацияланады)
• Бұрыштық ажыратымдылығы: ауқым мен ажыратымдылыққа байланысты 0,5° немесе 0,25°
• Жауап беру уақыты: 60 мс
• Қорғаныс өрісінің қосымша қашықтығы: 100 мм
• Өрістер жиынтығының саны: 8
• Өрістер саны: 24
• Бақылау жағдайларының саны: 16
• Бірнеше рет іріктеу: 2-ден 16-ға дейін, конфигурацияланады
• Автоматты қалпына келтіру кідірісі: 2 с-тан 60 с-қа дейін, конфигурацияланады

Қауіпсіздік және функционалдық мүмкіндіктер

• Қауіпсіздік тұтастығының деңгейі: SIL2 (IEC 61508)
• Санаты: 3-санат (EN ISO 13849)
• Өнімділік деңгейі: PL d (EN ISO 13849)
• PFHD: 8.0 x 10^-8
• Қызмет ету мерзімі: 20 жыл (EN ISO 13849)
• Ақау кезіндегі қауіпсіз күй: Кемінде бір OSSD OFF күйінде қалады
• Қайта іске қосуды бұғаттау: Иә
• Сыртқы құрылғыларды бақылау (EDM): Иә
• Бірнеше рет іріктеу: Иә
• Бақылау жағдайларын ауыстыру: Иә
• Бір мезгілде бақылау: Иә
• Статикалық қорғаныс өрісін ауыстыру: Иә
• Динамикалық қорғаныс өрісін ауыстыру: Иә
• Контурды эталон ретінде пайдалану: Иә
• Кіріктірілген конфигурация жады: Иә
• Өлшенген деректерді шығару: RS-422 арқылы
• Қауіпсіз SICK құрылғыларының байланысы: EFI арқылы

Электрлік және шығыс деректері

• Қорғаныс класы: II (EN 50178)
• Қуат кернеуі: 24 V DC (16.8 V DC-тан 28.8 V DC-қа дейін)
• Тұтынылатын ток: шығыс жүктемесінсіз ≤ 0.8 A; ең жоғары шығыс жүктемесімен ≤ 2.3 A
• OSSD: 2 x 500 mA
• Қолданбаны диагностикалау шығыстары: 3 x 100 mA, еркін бағдарламаланады

Механикалық және қоршаған орта деректері

• Өлшемдері (Е x Б x Т): 155 мм x 185 мм x 160 мм
• Салмағы: 3.3 кг
• Корпус материалы: құйылған алюминий
• Корпус түсі: RAL 1021 (сары)
• Алдыңғы экран материалы: сызатқа төзімді қаптамасы бар поликарбонат
• Қорғаныс дәрежесі: IP65 (EN 60529)
• Жұмыс кезіндегі қоршаған орта температурасы: –10 °C-тан +50 °C-қа дейін
• Сақтау температурасы: –25 °C-тан +50 °C-қа дейін
• Соққыға төзімділігі: IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
• Үздіксіз соққы: 50 м/с², 11 мс; 100 м/с², 16 мс

Оптикалық және лазерлік ақпарат

• Жарық түрі: импульстік лазерлік диод
• Толқын ұзындығы: 905 нм
• Анықталатын шағылу коэффициенті: 1.8%-дан > 1,000%-ға дейін, шағылдырғыштар
• Лазер класы: 1-класс (21 CFR 1040.10 және 1040.11, IEC 60825-1)

Орнату нұсқаулығы

• Сканерді сканерлеу жазықтығы қауіпті аймақты қамтитындай, бөлме ішіндегі тұрақты бетке орнатыңыз.
• 190° сканерлеу бұрышын қорғаныс өрісін бөгейтін кедергілерден таза ұстаңыз.
• 24 V DC қуат көзін 16.8 V DC-тан 28.8 V DC-қа дейінгі ауқымда қосыңыз.
• Ажыратымдылық пен бірнеше рет іріктеу параметрлерін қауіпсіздік қашықтығының есебіне сәйкес конфигурациялаңыз.
• Басқа қауіпсіздік құрылғыларымен біріктірген кезде SICK құрылғыларының қауіпсіз байланысы үшін EFI интерфейсін пайдаланыңыз.
• Пайдалануға енгізбес бұрын 60 мс жауап беру уақытын машина тоқтау уақытымен салыстырып тексеріңіз.

Жиынтықтама

• 1 x S30A-4011DA қауіпсіздік лазерлік сканері
• 1 x Орнату жиынтығы
• 1 x Жылдам бастау нұсқаулығы
• 1 x Сәйкестік туралы декларация құжаты

Жеткізу және қолдау

• Қоймада болуы: Бұл тауар қоймада бар және жөнелтуге дайын.
• Жеткізу мерзімі: Тапсырыс расталғаннан кейін 5 күн ішінде жөнелтеміз.
• Тасымалдаушылар: Жеткізу үшін FedEx, UPS және DHL қызметтері қолжетімді.
• Қайтару: Бұл өнімді 30 күн ішінде қайтаруға болады.
• Күйі: Жаңа және түпнұсқа.

Жиі қойылатын сұрақтар

• Сұрақ: S30A-4011DA құрылғысының қорғаныс өрісінің ауқымы қандай?
  Жауап: Қорғаныс өрісінің ауқымы 4 м, ал ескерту өрісінің ауқымы 49 м-ге дейін жетеді.
• Сұрақ: Осы қауіпсіздік лазерлік сканерінің ажыратымдылығын реттеуге бола ма?
  Жауап: Иә, 30 мм, 40 мм, 50 мм, 70 мм немесе 150 мм ажыратымдылықты конфигурациялауға болады.
• Сұрақ: S3000 Professional бір уақытта қанша қорғаныс өрісін бақылай алады?
  Жауап: Ол бір уақытта 4 қорғаныс өрісіне дейін бақылай алады.
• Сұрақ: Бұл модельдің жауап беру уақыты қандай?
  Жауап: Жауап беру уақыты 60 мс.
• Сұрақ: Жұмыс температурасының ауқымы қандай?
  Жауап: Жұмыс кезіндегі қоршаған орта температурасының ауқымы –10 °C-тан +50 °C-қа дейін.
• Сұрақ: Бұл сканер сыртқы құрылғыларды бақылауды қолдай ма?
  Жауап: Иә, ол сыртқы құрылғыларды бақылауды (EDM) қолдайды.
• Сұрақ: Қорғаныс дәрежесі қандай?
  Жауап: Қорғаныс дәрежесі IP65.
