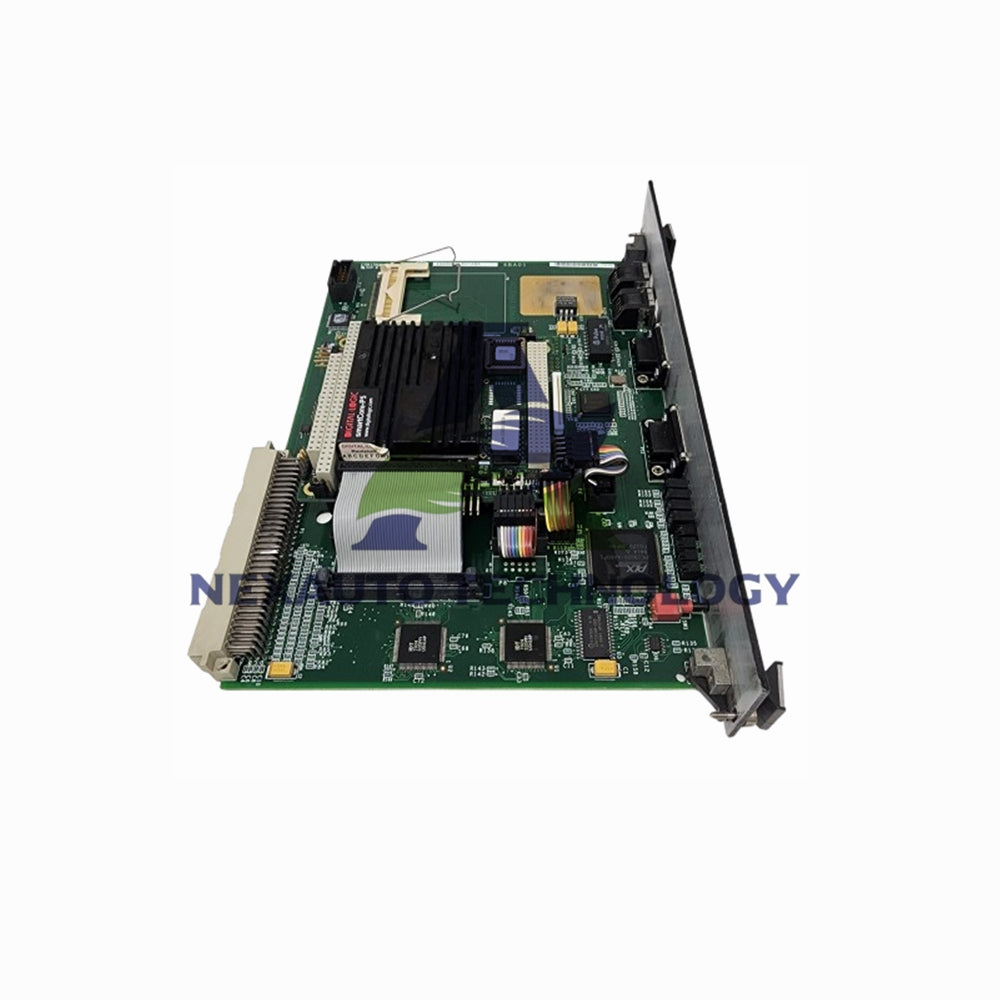

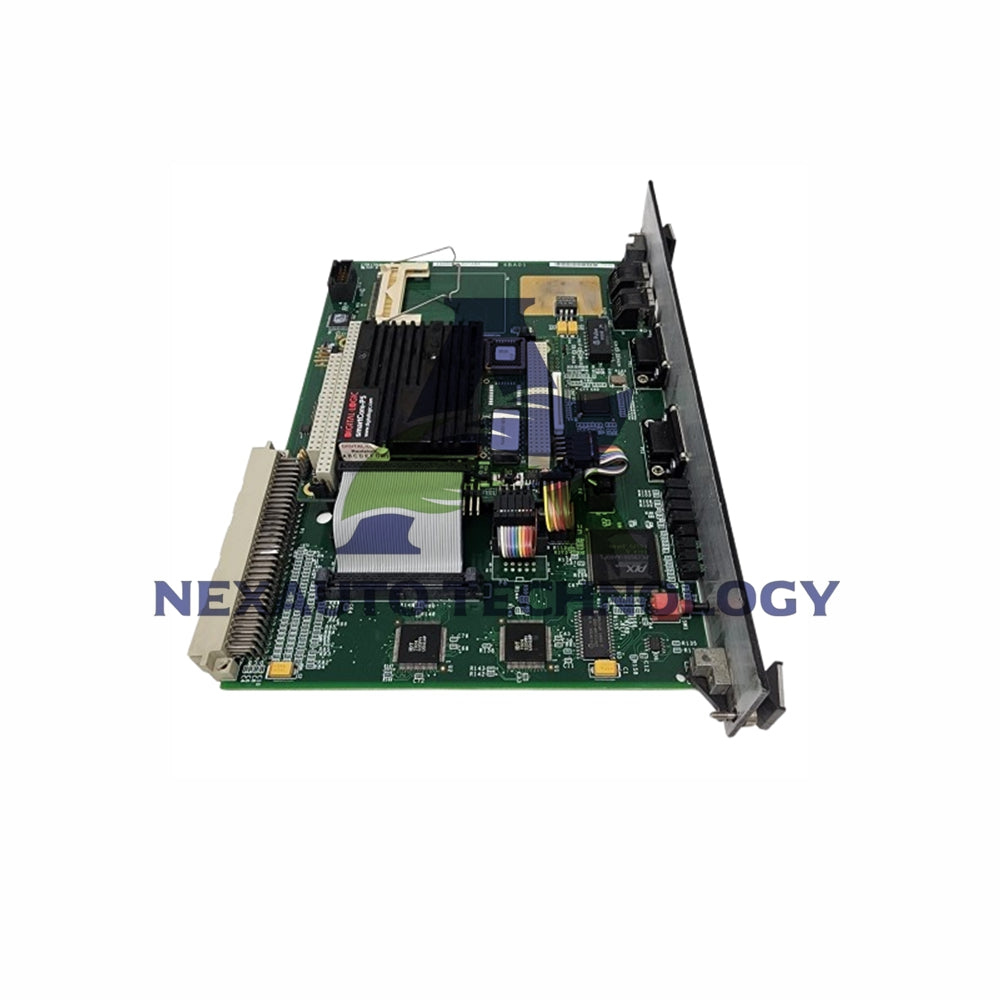

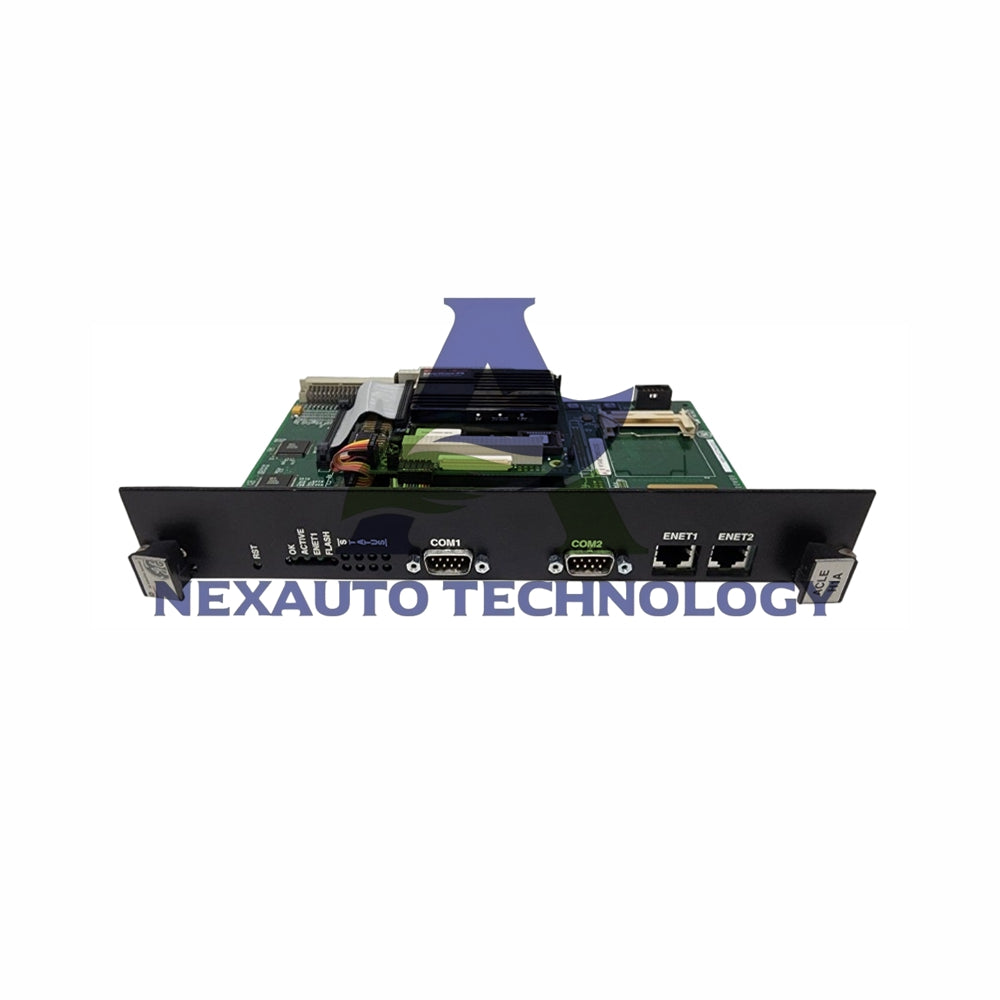

Módulo de Camada de Controle de Aplicação GE IS215ACLEH1A

Módulo de Camada de Controle de Aplicação GE IS215ACLEH1A

O General Electric IS215ACLEH1A é um Módulo de Camada de Controle de Aplicação para sistemas de controle de excitação EX2100. Este módulo ACLE serve como um controlador mestre baseado em microprocessador que gerencia múltiplas tarefas em redes de comunicação. Ele substitui o módulo ACLA anterior em aplicações padrão de excitação EX2100.

Especificações Técnicas

• Fabricante: General Electric (GE)
• Número do Modelo: IS215ACLEH1A
• Série: Controle de Excitação EX2100
• Tipo de Produto: Módulo de Camada de Controle de Aplicação
• Processador: 486 100MHz
• Sistema Operacional: QNX Real-Time OS
• Canais: 12 canais de E/S
• Ethernet: Interface 10BaseT
• Tensão de Saída: 24 V DC
• Dimensões: 15,9 cm A x 10,2 cm L
• Temperatura de Operação: 0°C a 45°C
• Referência do Manual: GEI-100584
• País de Origem: EUA
• Peso:1,32Kg

Processador & Memória

• Processador Principal: arquitetura 486 a 100MHz
• Processadores Alternativos: Tualatin Celeron 400MHz ou Pentium P5 266MHz
• Memória Cache: cache nível 2 de 256 KB
• DRAM: 128 MB (expansível via SODIMM)
• DPRAM: tamanho 4k x 32 para comunicação DSPX
• BIOS: Phoenix BIOS com armazenamento EEROM

Interfaces de Comunicação

• Portas Ethernet: 2 x 10BaseT (capaz de 10/100 Mbps)
• Portas Seriais: 2 x RS-232 (COM1 e COM2)
• Interfaces de Barramento: barramento PCI e ISA PC/104
• Interface IDE: suporte a disco flash compacto
• Protocolos de Rede: Ethernet e redes proprietárias

Acessórios & Opções

• Cabo Serial: 336A3582P1 (computador para porta COM do ACLE)
• Adaptador Serial: 336A4929G1
• Montagem: Drive da Série Innovation ou Rack EX2100
• Documentação: manuais GEH-6632 e GEI-100434

Características de Desempenho

• Resolução de contenção de acesso DPRAM em até 100ns
• Resolução automática de conflitos de hardware
• Download de código em tempo de execução via porta Ethernet ENET1
• BIOS pré-programado para ambiente ACLE
• Capacidade hot-swappable em racks suportados

Perguntas Frequentes (FAQ)

• Qual processador ele usa? Processador principal 486 100MHz com opções alternativas.
• Quantas portas de comunicação estão disponíveis? Duas portas Ethernet e duas portas seriais.
• Qual é a faixa de temperatura de operação? 0°C a 45°C para operação padrão.
• Com quais sistemas ele é compatível? Diversos racks e backplanes de controle EX2100.
• Quais recursos de software estão incluídos? Blocos de controle, configuração online e diagnósticos.
• Qual é o tempo de reparo? 3-7 dias para serviço profissional de reparo.
