Аналоговая плата ввода/вывода GE IS200VAICH1C

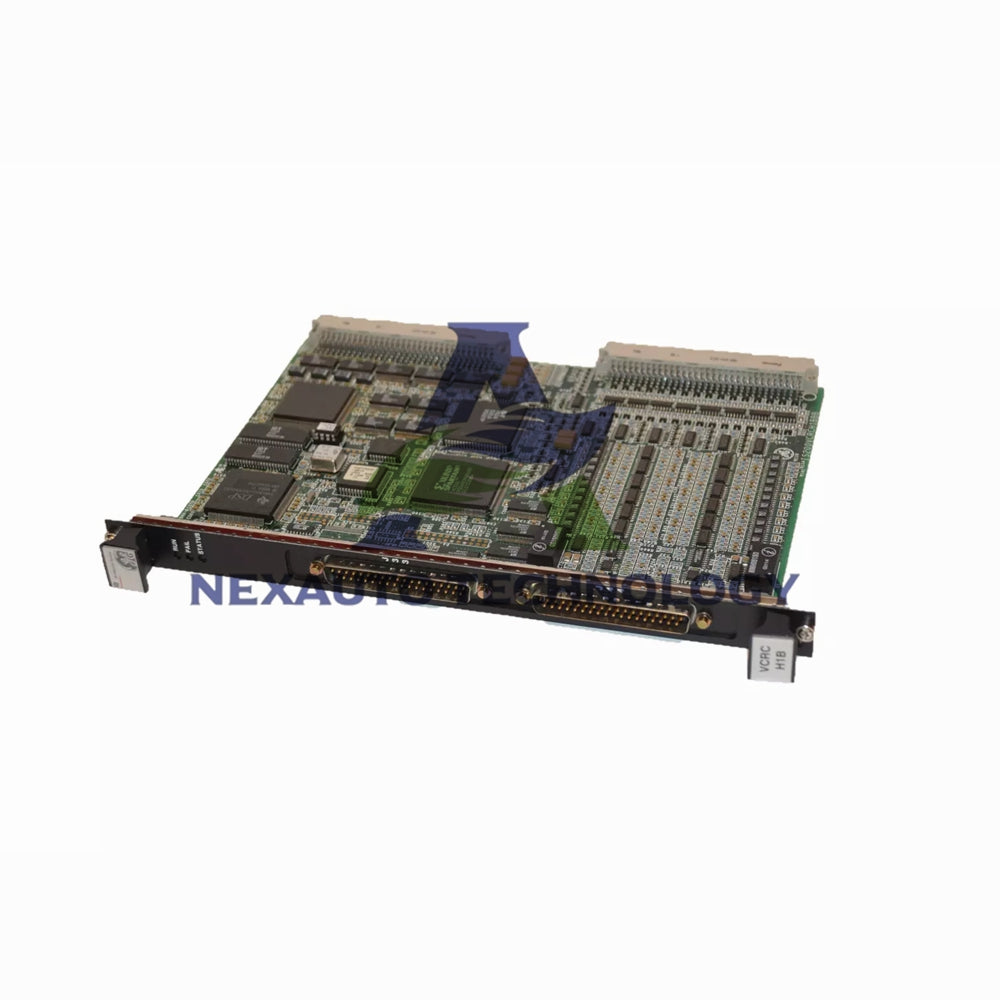

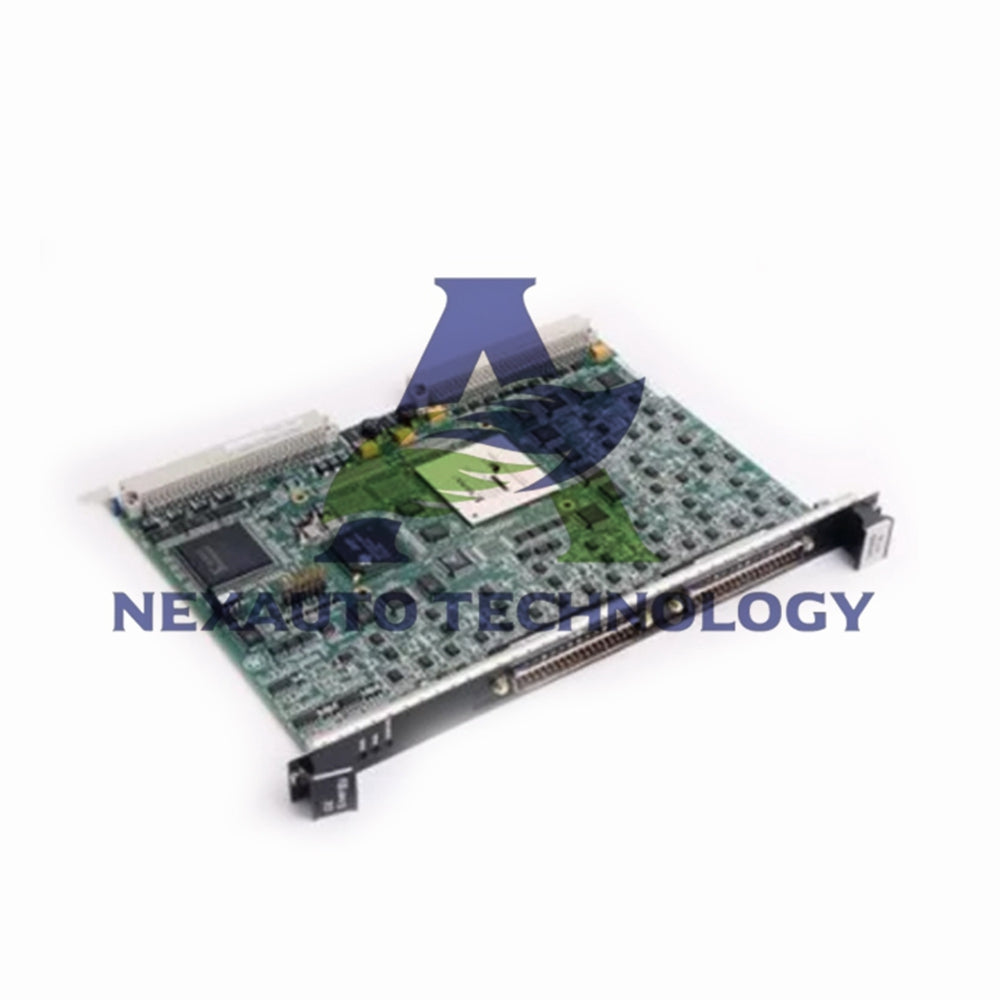

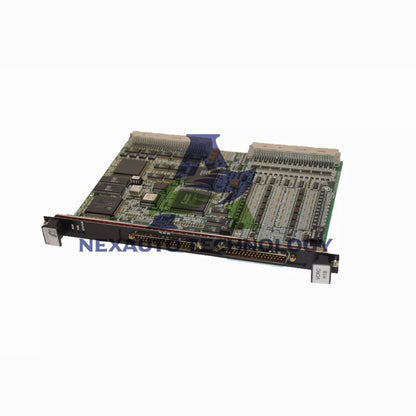

Плата IS200VAICH1C компании General Electric — это аналоговая плата ввода/вывода стандарта VME для систем управления турбинами Mark VI. Модуль VAIC обеспечивает 20 аналоговых входов и 4 аналоговых выхода для промышленных газовых и паровых турбин. Поддерживаются конфигурации с резервированием по схеме simplex и тройным модульным резервированием.

Технические характеристики

• Производитель: General Electric (GE)
• Номер модели: IS200VAICH1C
• Серия: Mark VI Speedtronic
• Тип изделия: аналоговая плата ввода/вывода стандарта VME
• Функциональное обозначение: VAIC
• Входные каналы: 20 аналоговых входов
• Выходные каналы: 4 аналоговых выхода
• Покрытие печатной платы: защитное конформное покрытие
• Ревизия: основная функциональная ревизия C
• Справочное руководство: GEH-6421
• Вес:1.75kg

Конфигурация каналов ввода/вывода

• 20 аналоговых входных каналов для сигналов напряжения или 4-20 мА
• 4 аналоговых выходных канала (2 настраиваются на 4-20 мА или 0-200 мА)
• Обработка сигналов с помощью схем подавления помех
• Аналоговый мультиплексор и аналого-цифровое преобразование для входов
• Цифро-аналоговое преобразование для формирования выходного тока
• Возможность аппаратной и программной фильтрации

Архитектура системы

• Работает в составе процессорных стоек VME Mark VI
• Связывается с платой VCMI и контроллером через объединительную плату VME
• Поддерживает конфигурацию simplex с одной платой VAIC
• Обеспечивает тройное модульное резервирование (TMR) с тремя платами
• Для отказоустойчивых выходов использует голосование по медианному значению

Совместимость с клеммными платами

• Работает с клеммными платами TBAIH1B и более ранними моделями
• Совместима со всеми ревизиями клеммных плат DTAI
• Каждая клеммная плата поддерживает 10 входов и 2 выхода
• Поддерживает сопротивление нагрузки до 500Ω при использовании провода #18 длиной 1000ft
• Оснащена системой идентификации и проверки платы

Диагностика и мониторинг

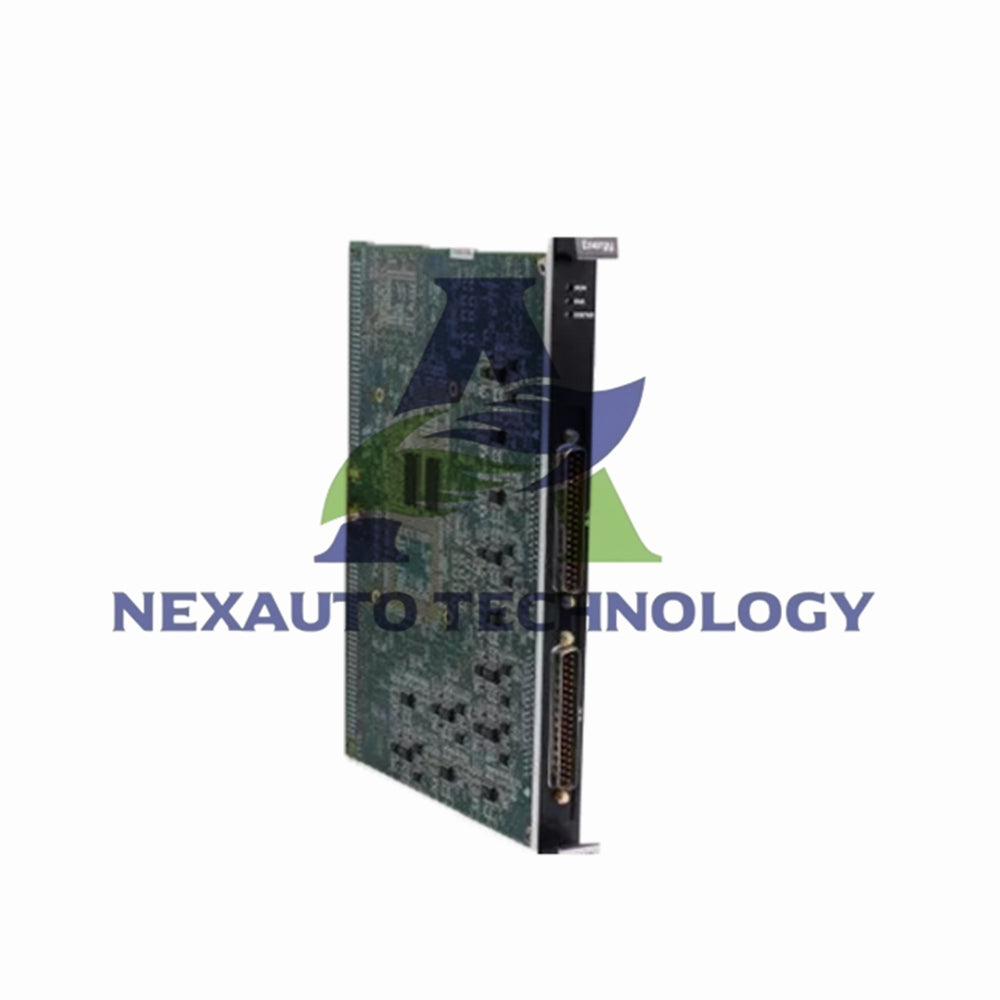

• Три светодиодных индикатора на передней панели (RUN, FAIL, STATUS)
• Аппаратная проверка предельных значений для каждого аналогового входа
• Настраиваемая проверка системных предельных значений с формированием сигналов тревоги
• Мониторинг выходного тока и защита с помощью реле отключения
• Сравнение каналов TMR для раннего обнаружения неисправностей

Обнаружение помпажа компрессора

• Встроенное микропрограммное обеспечение для мониторинга компрессора газовой турбины
• Выполняет алгоритмы обнаружения помпажа с частотой 200 Hz
• Поддерживает как небольшие турбины LM, так и мощные газовые турбины
• Использует входные сигналы датчиков давления для прогнозирования помпажа
• Передает сигналы останова через релейные выходы

Часто задаваемые вопросы (FAQ)

• Сколько у платы каналов ввода/вывода? 20 аналоговых входов и 4 аналоговых выхода.
• Какие конфигурации поддерживаются? С резервированием по схеме simplex и с тройным модульным резервированием.
• Какие клеммные платы совместимы? TBAIH1B, серия DTAI и более ранние версии.
• Каковы возможности по выходному току? Два выхода с током 4-20mA и два выхода с настройкой на 4-20mA/0-200mA.
• Какие диагностические функции предусмотрены? Светодиодная индикация состояния, проверка предельных значений, голосование TMR и обнаружение неисправностей.
