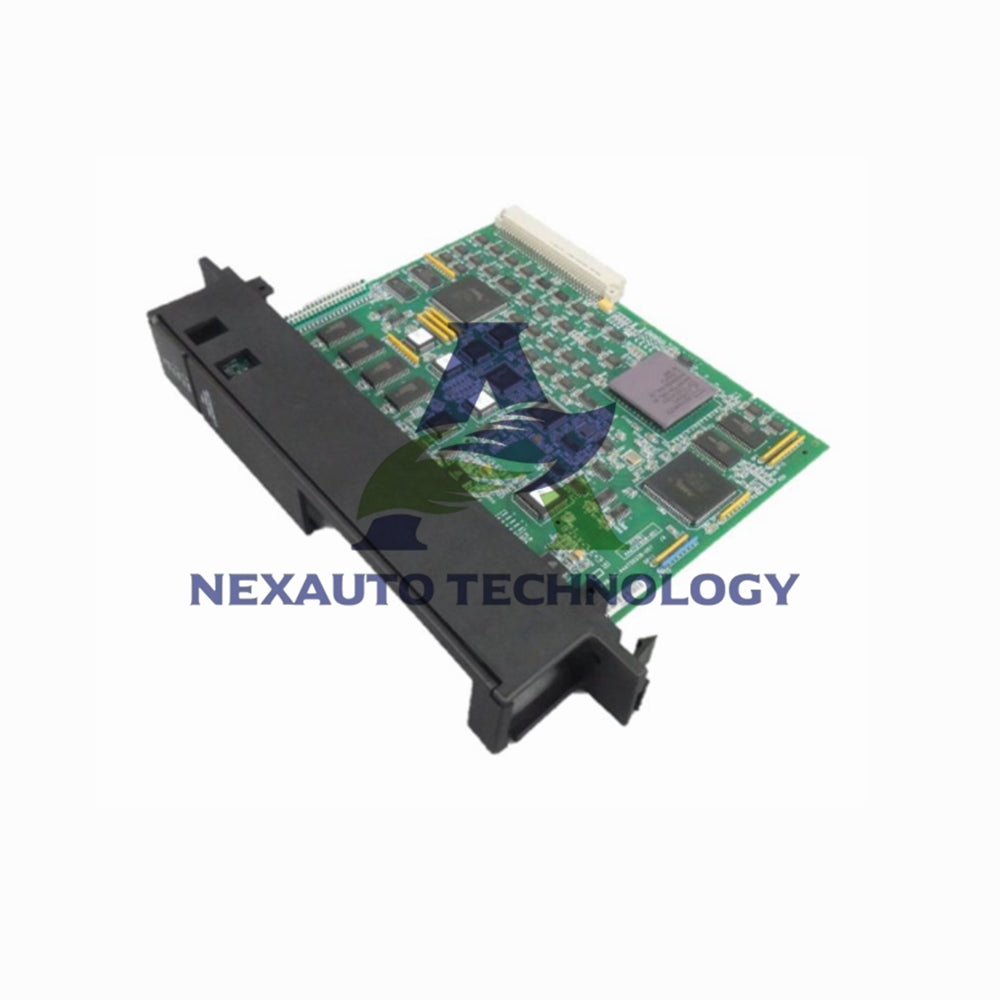

IC697BEM741 - GE Fanuc | FIP Veri Yolu Denetleyicisi

Ana Teknik Özellikler:

Parça Numarası: IC697BEM741

Seri: GE Fanuc Series 90-70

Veriyolu Türü: FIP / WorldFIP (EN50170) Alan veriyolu

Gerilim Gereksinimi: 5.0 VDC ±0.1 VDC

Backplane Akımı: 1.3 Amper (maksimum 6.5 Watt güç tüketimi)

Giriş/Çıkış Cihaz Kapasitesi: Kontrol başına 128 adede kadar saha cihazı

Veriyolu İletişim Hızı: 1.0 Megabit/saniye

Ağırlık: Yaklaşık 4.0 pound (1.81 kg)

Kurulum: IC697CHS782 / IC697CHS783 VME rafları için tek yuvalı modül

Seri Arayüz: Yazılım güncellemeleri için 15 pinli RS-232 konnektörü

Çift Kanal Desteği: İki adet 9 pinli FIP Veriyolu portu (Kanal 1 & Kanal 2)

LED Göstergeler ve İzleme:

IC697BEM741, 6 ön panel LED'i ile anlık durum güncellemeleri sağlar:

Üst Göstergeler: MODÜL TAMAM, ÇALIŞIYOR (Sistem Durumu)

Alt Göstergeler: Kanal bazlı iletişim tanılama için 4 LED

Sıfırlama Fonksiyonu: Dahili bir buton, yazılım müdahalesi olmadan anında yerel sıfırlama sağlar.

Genişletilmiş Bağlantı ve Uyumluluk:

FIP Uyumlu Cihazlar: Series 90-30 PLC'ler, FIP Uzaktan G/Ç Tarayıcı ile G/Ç rafları, FIP arayüzü üzerinden genel amaçlı bilgisayarlar

G/Ç Transferi: Tüm bağlı saha cihazlarından veri, her tam veriyolu döngüsünde taranır ve güncellenir

Maksimum Kablo Uzunluğu: Kablo kalitesi ve ağ düzenine bağlı olarak 1000 metreye kadar

Tarama Aralığı: Cihaz sayısına bağlı olarak tipik tam ağ taraması 5 ms ile 50 ms arasında tamamlanır

Yapılandırma Seçenekleri:

Desteklenen Yazılımlar: Logicmaster 90-70 (Windows), CIMPLICITY Control 90

Hafıza Koruması: Güç döngüleri sırasında yapılandırma ve cihaz eşlemesini korur

Çevresel ve Yaşam Döngüsü Bilgileri:

Çalışma Sıcaklığı: 0°C ile 60°C (32°F ile 140°F)

Nem Toleransı: %5 ile %95 yoğuşmasız

Ortalama Arıza Süresi (MTBF): 250.000 saatin üzerinde

Model Son Ek Açıklaması:

IC697: Series 90-70 uyumluluğunu ve raf form faktörünü belirtir

BEM: Veriyolu Genişletme Modülünü gösterir

741: FIP Veriyolu Kontrolörü varyantı için özel tanımlayıcı
