التحكم المنطقي ومرونة الشبكات: ركيزتا أتمتة المصانع الحديثة

في المشهد المتطور للأتمتة الصناعية، يحدد التكامل بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والشبكات الصناعية واستقرار النظام مستوى التميز التشغيلي. يستكشف هذا التحليل مقاييس الأداء الأساسية واستراتيجيات التشخيص وآليات تحمّل الأعطال التي تدعم بيئات الإنتاج الموثوقة. كما نقدم رؤى عملية للمهندسين ومديري المصانع الذين يتعاملون مع تعقيدات الثورة الصناعية الرابعة.

1. الأداء في الزمن الحقيقي ونواة التحكم المنطقي

تحقق محركات التحكم الحديثة أزمنة دورية حتمية تقل عن 250 ميكروثانية، ما يتيح التنسيق الدقيق لما يصل إلى 12 محور حركة متزامنًا. وفي التجارب الميدانية، يقترن هذا السلوك الحتمي بقيم تذبذب زمني تظل باستمرار ضمن ±5 ميكروثانية، وهو عامل تمكين رئيسي لأنظمة الالتقاط والوضع عالية السرعة. ونتيجة لذلك، أفاد المصنعون بتحقيق مكسب قابل للقياس بنسبة 4.2% في الفعالية الإجمالية للمعدات (OEE). وتعالج هذه الأنوية 1,024 نقطة إدخال/إخراج رقمية ضمن نافذة مهمة واحدة مدتها 1 مللي ثانية. بالإضافة إلى ذلك، تنقل وحدات الحساب بالفاصلة العائمة المدمجة حسابات حلقات PID المعقدة من المسح التسلسلي الرئيسي، مما يحافظ على سعة النطاق الترددي لمهام المنطق الحرجة.

2. نقل الشبكة: الموازنة بين سعة النطاق الترددي وزمن الاستجابة

تدعم بروتوكولات الإيثرنت الصناعي، مثل PROFINET وEtherNet/IP، الآن معدلات نقل بيانات تبلغ 1 Gbps، مع أزمنة دورية نموذجية تتراوح بين 1 و4 مللي ثانية. إلا أن عواصف البث غير المتوقعة قد تزيد زمن الاستجابة بنسبة تصل إلى 180%، ما يشكل مخاطر كبيرة على أنظمة المحركات المنسقة. وكشفت دراسة حالة شاملة شملت 500 عقدة أن 73% من اضطرابات الإرسال تنشأ عن مفاتيح مهيأة إعدادًا غير صحيح أو كابلات دون المستوى المطلوب. لذلك، نوصي ببنى شبكات مقسمة تستخدم مفاتيح مُدارة لعزل حركة البيانات في الزمن الحقيقي عن البيانات العامة. وعلاوة على ذلك، تُستخدم العموديات الفقرية المعتمدة على الألياف الضوئية، التي يتجاوز امتدادها 300 متر، على نحو متزايد للتخفيف من التداخل الكهرومغناطيسي (EMI)، وضمان سلامة الإشارة في بيئات المصانع القاسية.

3. قياس استقرار النظام: متوسط الزمن بين الأعطال (MTBF) وتغطية التشخيص

غالبًا ما يُعبَّر عن موثوقية النظام بمتوسط الزمن بين الأعطال (MTBF)، الذي يبلغ في وحدات التحكم المنطقية الفاخرة 150,000 ساعة في المتوسط. وامتثالًا لمعايير IEC 61508، تصل الآن تغطية التشخيص لأنماط الأعطال الشائعة، بما في ذلك ارتفاع حرارة وحدة المعالجة المركزية وانخفاضات الجهد، إلى 92%. وفي مصنع كيميائي يعمل باستمرار على مدار الساعة طوال أيام الأسبوع، أدى دمج المراقبة الحرارية التنبؤية للوحات التوصيل الخلفية الحرجة إلى تحسين مؤشر الاستقرار بنسبة 18%. كما تسهم مصادر الطاقة الاحتياطية وبطاقات الإدخال/الإخراج القابلة للاستبدال أثناء التشغيل في تحقيق معدل إتاحة لافت يبلغ 99.995% خلال فترة عام واحد. وتُتحقق من هذه الأرقام من خلال اختبارات حقن الأعطال عبر الإنترنت تُجرى دوريًا كل 500 ساعة تشغيل، ما يؤكد صرامة عمليات التحقق الحديثة.

4. التشخيص القائم على البيانات: التحليلات التنبؤية لاكتشاف الحالات الشاذة

تجمع وكلاء التشخيص المضمّنون أكثر من 2,300 نقطة بيانات في الثانية من محولات الشبكة وسجلات وحدة المعالجة المركزية. ومن خلال استخدام خوارزميات المتوسط المتحرك، يكتشف هؤلاء الوكلاء اتجاهات التدهور الطفيفة، مثل ارتفاع طلبات إعادة الإرسال بنسبة 7% خلال وردية مدتها ثماني ساعات. وقد أظهر التحليل التنبؤي دقة قدرها 63% في التنبؤ بأعطال الكابلات قبل حدوثها بما يصل إلى 72 ساعة. وتتيح قدرة الإنذار المبكر هذه لفرق الصيانة جدولة التدخلات أثناء فترات التوقف المخطط لها، مما يقلل التوقفات غير المخطط لها بنسبة 41%. علاوة على ذلك، تسهّل سجلات الأخطاء المختومة زمنيًا تحليل الأسباب الجذرية عبر دفعات إنتاج متعددة، مما يعزز شفافية العملية ككل.

5. المرونة أمام الأعطال: طوبولوجيات الحلقة والبوابات الزائدة

يتيح بروتوكول تكرار الوسائط (MRP) إعادة تهيئة الشبكة خلال 200 مللي ثانية بعد تعطل أحد الوصلات، مع الحفاظ على الاتصال المستمر بين وحدات التحكم وأجهزة الإدخال/الإخراج. وتكشف الاختبارات أن البوابات الزائدة ذات التحويل التلقائي عند الفشل يمكنها التعامل مع 15 انقطاعًا متزامنًا للاتصال من دون فقدان البيانات. وفي ورش هياكل السيارات، قللت طوبولوجيات الحلقة فترة التوقف المرتبطة بالشبكة بنسبة 55% مقارنةً بتكوينات النجمة التقليدية. بالإضافة إلى ذلك، تصحح شفرات تصحيح الأخطاء الأمامي أخطاء فحص التكرار الدوري (CRC) في الوقت الفعلي، مما يضمن معدل أخطاء بت أقل من 10^-12. وتتيح هذه الآليات لخلايا الإنتاج مواصلة العمل حتى عند قطع أحد مسارات الشبكة ماديًا، وهي ميزة حاسمة لخطوط الإنتاج عالية التوافر.

6. تعويض المزامنة وانجراف الساعة

تحقق الساعات الموزعة المستندة إلى IEEE 1588 دقة مزامنة أقل من ميكروثانية عبر 64 محورًا في آلات الطباعة واسعة النطاق. ومع ذلك، يمكن أن يتراكم انجراف الساعة الناجم عن درجة الحرارة ليصل إلى 50 ميكروثانية في الساعة من دون تعويض نشط. ويشير تحليلنا إلى أن خوارزميات التعويض، التي تستفيد من مستشعرات درجة الحرارة في كل عقدة، تقلل هذا الانجراف إلى أقل من ميكروثانيتين في الساعة. وتُعد هذه الدقة حيوية لتطبيقات تشكيل الكامة، إذ يمكن لانحراف قدره 10 ميكروثوانٍ أن يسبب خطأً طوريًا قدره 0.5 درجة. ونتيجة لذلك، تحسّن العمليات المتزامنة جودة المنتجات باستمرار، فتقلل معدلات الرفض بنسبة 0.2% مقارنة بالأنظمة غير المتزامنة—وهو هامش مهم في الإنتاج بكميات كبيرة.

7. الأمن السيبراني: حماية استقرار النقل وسلامة التحكم

تمثل منافذ الشبكة غير المؤمّنة بوابة لهجمات حجب الخدمة، التي قد ترفع استخدام وحدة المعالجة المركزية إلى 94% خلال 30 ثانية. وقد ثبت أن تطبيق 802.1X وقوائم التحكم في الوصول (ACLs) يقلل محاولات الوصول غير المصرّح به بنسبة 87%، استنادًا إلى اختبارات اختراق حديثة. وبينما تضيف أنفاق OPC UA المشفّرة عبئًا إضافيًا قدره 8%، فإنها تحافظ على التوقيت الحتمي للإطارات ذات الأولوية. لذلك، أصبحت تدابير الأمن السيبراني الآن جزءًا أساسيًا من تخطيط الاستقرار، وليست مجرد أمر ثانوي لقسم تقنية المعلومات. وتكشف عمليات فحص الثغرات الأسبوعية 96% من الثغرات المعروفة قبل أن تتمكن من اختراق حلقات التحكم، مما يؤكد الحاجة إلى نهج أمني استباقي.

8. سلامة مصدر الطاقة واستقرار نواة التحكم

تؤدي انخفاضات الجهد التي تقل عن 18.5 فولت تيار مستمر لمدة 20 ملليثانية إلى 12% من عمليات إعادة ضبط النوى المنطقية في التركيبات ضعيفة التخزين المؤقت. ولمواجهة ذلك، نوصي باستخدام محولات DC/DC بزمن احتفاظ لا يقل عن 50 ملليثانية لخزائن التحكم الحرجة. وتكتشف أجهزة مراقبة الخط اختلالات الأطوار وتطلق تسلسلات إيقاف تشغيل آمن خلال 15 ملليثانية، مما يحمي الذاكرة غير المتطايرة. ومع بلوغ متوسط كفاءة مصدر الطاقة 92%، يتأثر تبديد الحرارة والموثوقية طويلة الأمد بشكل مباشر. ويؤكد مسح استمر ستة أشهر أن بيئة الطاقة المستقرة يمكن أن تقلل أخطاء المنطق العابرة بنسبة تصل إلى 33%، مما يبرز أهمية تصميم طاقة متين.

9. استراتيجيات تحديث البرامج الثابتة والتحكم في الإصدارات

للحد من المخاطر، تُطرح تحديثات البرامج الثابتة على مراحل متدرجة، بحيث تؤثر مبدئيًا في 10% فقط من العقد خلال فترة مراقبة مدتها 48 ساعة. وقد حال هذا النهج دون حدوث مشكلات توافق واسعة النطاق في 78% من الحالات التي شملت حزم بروتوكولات جديدة. وتحافظ قواعد بيانات التحكم في الإصدارات على قيم المجموع الاختباري لكل إصدار، مما يضمن إمكانية التتبع والرجوع السريع إلى إصدار سابق عند حدوث سلوك غير طبيعي. وتستهلك عملية التحديث أقل من 2% من قدرة المعالجة عند تنفيذها في وضع الخلفية، مما يؤدي إلى تدهور ضئيل في الأداء أثناء نوافذ الصيانة. وتُعد هذه الاستراتيجية المنضبطة ضرورية للحفاظ على سلامة النظام في البيئات المعقدة المتصلة بالشبكات.

10. العوامل البيئية: درجة الحرارة والرطوبة والتداخل الكهرومغناطيسي

ترتبط درجات الحرارة التشغيلية التي تتجاوز 60°م بزيادة قدرها 22% في فقدان الحزم عبر كابلات Ethernet غير المحمية. وبالمثل، تؤدي الرطوبة النسبية التي تتجاوز 85% إلى تكاثف على موصلات اللوحة الخلفية، مما يسبب انعكاسات متقطعة للإشارة. ويقلل التدريع والتأريض المناسبان التداخل الكهرومغناطيسي من محركات التردد المتغير، ويحصران الضوضاء ذات النمط المشترك تحت 3 فولت من القمة إلى القمة. وتسجل المستشعرات البيئية الموضوعة كل 5 أمتار على طول الشبكة بيانات المناخ المحلي، مما يتيح التحكم الاستباقي. ونتيجة لذلك، يُحافَظ على استقرار النظام عبر نطاق أوسع من ظروف أرضية المصنع، وهو عامل تزداد أهميته في التصنيع العالمي.

11. اعتبارات قابلية التوسع عند توسيع خلايا الإنتاج

يؤدي توسيع خلية إنتاج من 20 إلى 50 عقدة إلى زيادة غير خطية في حمل الشبكة بسبب عضويات مجموعات البث المتعدد وإعلانات الأجهزة. ويتعامل النظام المصمم جيدًا مع هذا النمو بفضل حمل CPU أقصى يبلغ 68%، مما يترك هامشًا واسعًا للإضافات المستقبلية. وتُظهر اختبارات قابلية التوسع لدينا أن إضافة 10 أجهزة إدخال/إخراج جديدة لا تزيد تذبذب الدورة إلا بمقدار 0.8 ميكروثانية عند استخدام بنية تحويل عالية الأداء. لذلك، يُوصى بشدة بالبرمجة المعيارية والعنونة الديناميكية لاستيعاب إعادة التهيئة السريعة دون إعادة كتابة النوى المنطقية. وقد جرى التحقق من صحة هذا النهج في ثلاثة مشاريع للسيارات أُنشئت من الصفر، وشملت أكثر من 200 جهاز متصل بالشبكة.

12. قياس الأداء: تحليل مقارن للبروتوكولات

تكشف دراسات المقارنة المعيارية أن EtherCAT يحقق أدنى زمن استجابة، بواقع 12 ميكروثانية لكل عقدة عند الحمل الكامل. ومع ذلك، يوفر PROFINET تشخيصات فائقة بفضل كتالوجات الأخطاء التفصيلية، مما يقلل متوسط زمن الإصلاح بنسبة 27%. ولا يزال Modbus TCP شائعًا لدمج الأنظمة القديمة، لكن معدل نقله ينخفض إلى 78% عند معالجة أنواع بيانات مختلطة. ولذلك يعتمد اختيار البروتوكول الأمثل على التوازن المحدد بين السرعة وعمق التشخيص ومدى التوافق مع القاعدة المثبتة. وتوفر البوابات الهجينة حلًا عمليًا يتيح الربط السلس والترحيل التدريجي للتقنية دون التضحية بالاستقرار.

13. التوجهات المستقبلية: الإدارة المعتمدة على الذكاء الاصطناعي ونوى الإصلاح الذاتي

تتنبأ نماذج الذكاء الاصطناعي، التي دُرّبت على سجلات الشبكات التاريخية، بحدوث الاختناقات بدقة تبلغ الآن 89%. ويمكن لنوى المنطق ذاتية الإصلاح إعادة توجيه حركة المرور وضبط أولويات المهام تلقائيًا خلال 50 مللي ثانية من اكتشاف الخلل. وتُظهر التجارب الأولية في مصانع أشباه الموصلات انخفاضًا بنسبة 31% في تدخلات المشغلين لمعالجة المشكلات المرتبطة بالشبكة. علاوة على ذلك، تعمل خوارزميات التعلم الآلي باستمرار على تحسين توزيع أزمنة الدورات استنادًا إلى متطلبات الإنتاج الفعلية. وتشير هذه القدرات الناشئة إلى منظومة تحكم متكيفة بالكامل، يُرجّح أن تصبح سائدة خلال الأشهر الأربعة والعشرين المقبلة، مما سيغيّر طريقة تعاملنا مع الأتمتة الصناعية.

14. أفضل ممارسات الصيانة لتحقيق الاستقرار طويل الأمد

ينبغي أن تشمل الصيانة الدورية التصوير الحراري بالأشعة تحت الحمراء لمفاتيح الشبكة واللوحات الخلفية لوحدات التحكم لاكتشاف ارتفاع درجة الحرارة. وينبغي أن تركز عمليات فحص الكابلات، الموصى بإجرائها كل ثلاثة أشهر، على سلامة الموصلات والالتزام بنصف قطر الانحناء. ومن الضروري توثيق مراجعات البرامج الثابتة وتغييرات الإعدادات بدقة لاستكشاف الأعطال وإصلاحها بفعالية. كما نوصي بتهيئة وحدات الشبكة الاحتياطية مسبقًا وتخزينها في خزائن مكيّفة لتقليل الوقت اللازم للاستبدال. ويمكن أن يؤدي الالتزام بهذه الممارسات الفضلى إلى إطالة العمر التشغيلي لأنظمة التحكم لأكثر من خمس سنوات، بما يمثل عائدًا كبيرًا على الاستثمار.

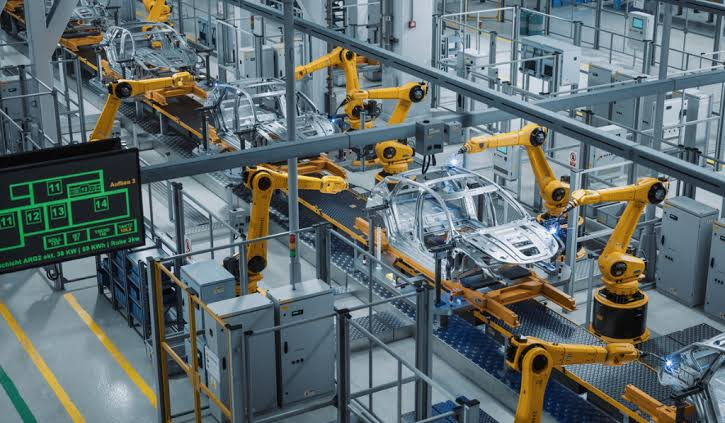

سيناريو تطبيقي: تحسين خط تجميع السيارات

لنفترض وجود مصنع كبير لتجميع السيارات يعمل على مدار الساعة طوال أيام الأسبوع. من خلال تطبيق بُنى شبكات مُجزّأة ذات طوبولوجيات حلقية زائدة عن الحاجة، خفّض المصنع فترة التوقف المرتبطة بالشبكة بنسبة 55%. وتنبأت التحليلات التنبؤية بأعطال الكابلات بدقة، مما أتاح إجراء صيانة استباقية وخفّض التوقفات غير المخطط لها بنسبة 41%. وبالاقتران مع نظام قوي لإدارة الطاقة حدّ من أخطاء المنطق العابرة، حقق المصنع معدل توافر إجماليًا بلغ 99.995%. يسلّط هذا السيناريو الضوء على الفوائد الملموسة لدمج الاستراتيجيات التي نوقشت، بدءًا من التشخيصات المتقدمة ووصولًا إلى الأمن السيبراني، في بيئة واقعية عالية المخاطر.

الأسئلة الشائعة

1. ما أهمية أزمنة الدورة الحتمية في الأتمتة الصناعية؟
تضمن أزمنة الدورة الحتمية إجراءات تحكم قابلة للتنبؤ والتكرار، وهي أمور بالغة الأهمية للمهام عالية الدقة مثل التحكم في الحركة متعددة المحاور. فهي تضمن تنفيذ المنطق وتحديثات الإدخال والإخراج ضمن إطار زمني ثابت، مما يؤثر مباشرةً في جودة المنتج ومعدل الإنتاج.

2. كيف يؤثر ازدحام الشبكة في استقرار النظام؟
يمكن أن يؤدي ازدحام الشبكة إلى زيادة زمن الاستجابة والتذبذب بدرجة كبيرة، مما يعطل تبادل بيانات التحكم في الوقت المناسب. وقد يؤدي ذلك إلى أخطاء في المزامنة وانخفاض فعالية المعدات، بل وحتى إلى فترات توقف غير مخطط لها. ويُعد تقسيم الشبكة بشكل مناسب وإعطاء الأولوية لحركة المرور أمرين أساسيين للحد من هذه المخاطر.

3. لماذا تُعد التحليلات التنبؤية مهمة للصيانة؟
تتيح التحليلات التنبؤية لفرق الصيانة تحديد الأعطال المحتملة ومعالجتها قبل حدوثها. ويقلل هذا النهج الاستباقي من فترات التوقف غير المخطط لها، ويطيل عمر المعدات، ويحسّن جداول الصيانة، مما يؤدي إلى وفورات كبيرة في التكاليف وكفاءة تشغيلية أعلى.

4. ما الدور الذي يؤديه الأمن السيبراني في موثوقية أنظمة التحكم؟
يُعد الأمن السيبراني أساسًا لموثوقية أنظمة التحكم. فقد تؤدي الهجمات إلى المساس بسلامة البيانات وتعطيل الاتصالات، بل وإحداث أضرار مادية. ويُعد دمج تدابير أمنية مثل التحكم في الوصول والتشفير والفحوصات المنتظمة للثغرات أمرًا ضروريًا للحفاظ على عمليات مستقرة وآمنة.

5. كيف تؤثر العوامل البيئية في أداء الشبكات الصناعية؟
يمكن أن تؤدي درجات الحرارة القصوى والرطوبة العالية والتداخل الكهرومغناطيسي إلى تدهور جودة إشارات الشبكة وموثوقية الأجهزة. ويساعد تطبيق التدريع المناسب ومراقبة الظروف البيئية وإجراءات التحكم في المناخ على الحفاظ على استقرار أداء الشبكة في مختلف ظروف التشغيل.
