ABE7E16EPN20 قاعدة فرعية لإدخال/إخراج 16 قناة بجهد 24 فولت تيار مستمر من شنايدر

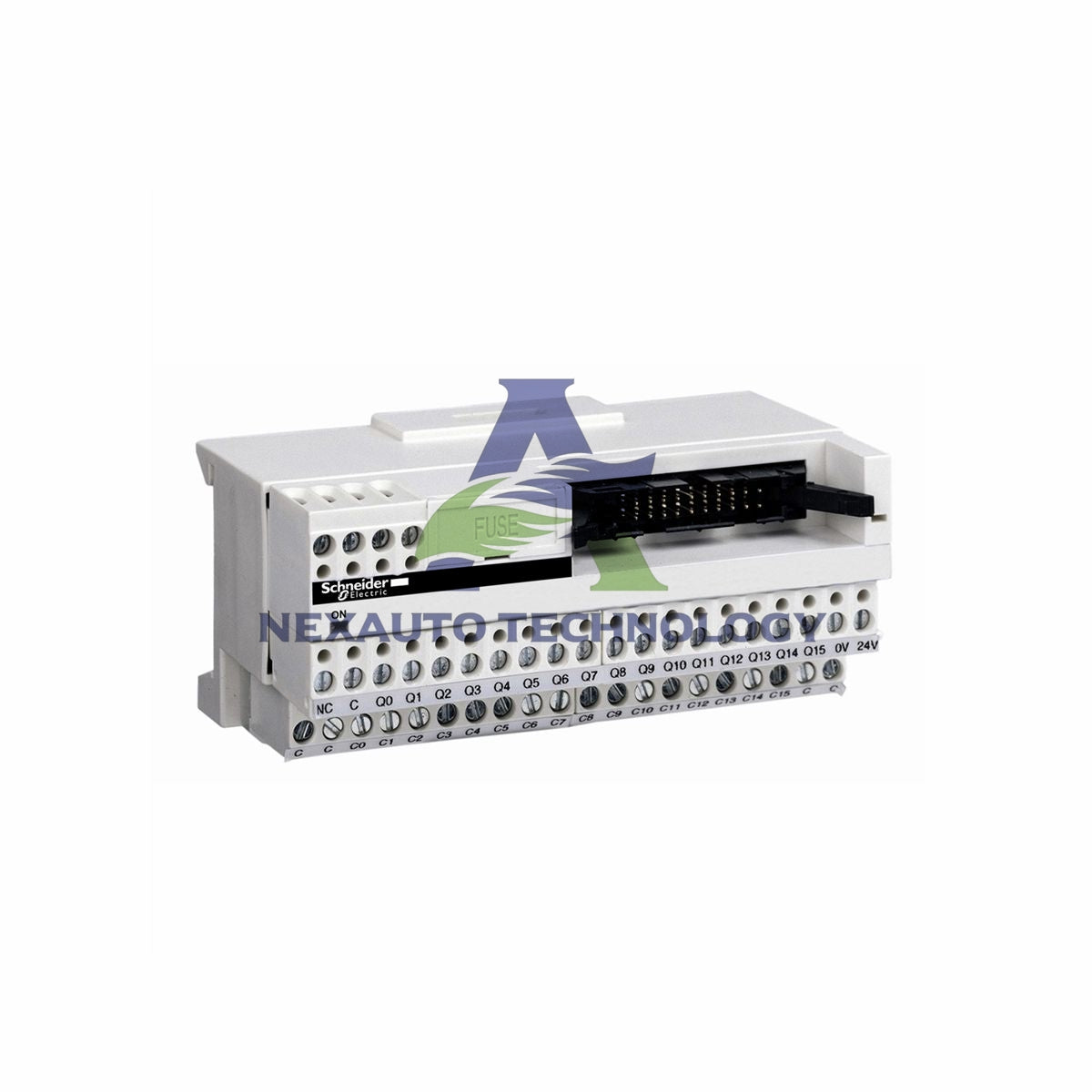

نظرة عامة على قاعدة الإدخال/الإخراج المنفصلة السلبية Modicon ABE7 ABE7E16EPN20 من Schneider Electric

المواصفات الفنية الرئيسية

• الشركة المصنعة والسلسلة: صممت Schneider Electric هذا المنتج ABE7E16EPN20 كجزء من خط منتجات Modicon ABE7، مما يضمن التوافق مع البنية التحتية الحالية لـ Modicon.
• التصنيفات الكهربائية: تعمل القاعدة الفرعية بجهد تغذية مقنن 24 فولت تيار مستمر على جانبي وحدة التحكم والمستشعر. تتراوح حدود جهد التغذية من 19 إلى 30 فولت تيار مستمر لجانب وحدة التحكم، متوافقة مع معايير IEC 61131-2.
• تكوين القنوات: تدعم 16 قناة إدخال منفصلة بمنطق السحب. يتضمن الموديل 16 مخرجًا منفصلًا يعمل بجهد 24 فولت تيار مستمر مع توزيع قطبية مشتركة لجميع القنوات الستة عشر.
• ميزات الحماية: حماية مدمجة من الدائرة القصيرة باستخدام صمام أمان داخلي سريع الانصهار بقوة 2 أمبير (5 × 20 مم) على جانب وحدة التحكم. يتضمن الموديل أيضًا مؤشر LED لحالة التشغيل لتسهيل التشخيص.
• العزل والسلامة: يصل جهد العزل المقنن إلى 2000 فولت بين الأطراف وقضبان التثبيت. يفي بفئة الجهد الزائد II وفقًا لـ IEC 60664-1 مع تصنيف درجة التلوث 2.

مواصفات الاتصال والأطراف

• نوع الطرف: يتميز ABE7E16EPN20 بأطراف لولبية متوافقة مع أسلاك متعددة الاستخدامات. يقبل الأسلاك الصلبة من 0.14 إلى 2.5 مم² (AWG 26-12) والأسلاك المرنة من 0.09 إلى 1.5 مم² مع نهايات كابل.
• واجهة الموصل: يتضمن موصل HE-10 بـ 20 دبوسًا مخصص لوحدات التحكم القابلة للبرمجة Twido. يدعم الموديل اتصالين لكل قناة لترتيبات توصيل مرنة.
• عزم الشد: العزم المطلوب هو 5.3 رطل.إنش (0.6 نيوتن.متر) باستخدام مفك مسطح Ø 3.5 مم لتأمين الاتصالات الطرفية.
• هبوط الجهد: يسبب صمام الأمان في مصدر الطاقة هبوط جهد بسيط يبلغ 0.3 فولت فقط، مما يضمن توصيل طاقة فعال للأجهزة المتصلة.
• التيار المتحول: يتحمل كل دائرة إدخال تيارًا متحولًا بقيمة 15 مللي أمبير لنقل إشارة موثوقة.

المواصفات البيئية والفيزيائية

• نطاق درجة الحرارة: تعمل هذه القاعدة الفرعية في درجات حرارة من -5°C إلى 60°C وتخزن بأمان من -40°C إلى 80°C، مما يجعلها مناسبة للبيئات القاسية.
• تصنيف الحماية: IP2X وفقًا لـ IEC 60529 تحمي من الأجسام الصلبة الأكبر من 12 مم. تتحمل اختبارات الأسلاك المتوهجة حتى 750°C وفقًا لـ IEC 60695-2-11.
• المتانة الميكانيكية: يقاوم الموديل الصدمات بقوة 15 gn لمدة 11 مللي ثانية وفقًا لـ IEC 60068-2-27. ويتحمل الاهتزازات بقوة 2 gn من 10 إلى 150 هرتز وفقًا لـ IEC 60068-2-6.
• مناعة التوافق الكهرومغناطيسي: يتحمل تفريغ الكهرباء الساكنة بقوة 4 كيلوفولت تلامسي و8 كيلوفولت جوي (المستوى 3). مقاومة الحقل المشع تصل إلى 10 فولت/م من 80 ميجاهرتز إلى 2 جيجاهرتز وفقًا لـ IEC 61000-4-3 المستوى 3.
• خيارات التثبيت: يمكن التثبيت باستخدام مشابك على قضبان DIN متماثلة بعرض 35 مم وفقًا لـ IEC 60715 أو التثبيت مباشرة بالبراغي للتثبيت الدائم.

الأسئلة المتكررة

سؤال: هل يتوافق ABE7E16EPN20 مع وحدات تحكم Twido فقط؟

• الجواب: يتصل ABE7E16EPN20 تحديدًا بوحدات التحكم القابلة للبرمجة Twido عبر موصل HE-10 الخاص به. يعمل مع منتجات TWDDDI16DK وTWDDDI32DK لتكامل النظام الكامل.

سؤال: ما هي أحجام الأسلاك التي تناسب الأطراف اللولبية بشكل أفضل؟

• الجواب: تقبل هذه الأطراف الأسلاك الصلبة من 0.14 إلى 2.5 مم² (AWG 26-12). للأسلاك المرنة ذات نهايات الكابل، استخدم 0.09 إلى 1.5 مم² (AWG 28-16) للحصول على اتصالات مثالية.

سؤال: هل تتضمن هذه القاعدة الفرعية حماية من الدائرة القصيرة؟

• الجواب: نعم، تحتوي على صمام أمان داخلي سريع الانصهار بقوة 2 أمبير (5 × 20 مم) على جانب وحدة التحكم. هذا يحمي نظامك من حالات التيار الزائد مع الحفاظ على التشغيل الموثوق.

سؤال: ما هي الشهادات التي يحملها ABE7E16EPN20؟

• الجواب: يحمل هذا الموديل شهادات CSA وUL. ويتوافق مع معايير IEC 61131-2 النوع 1 لتطبيقات وحدات التحكم القابلة للبرمجة.
