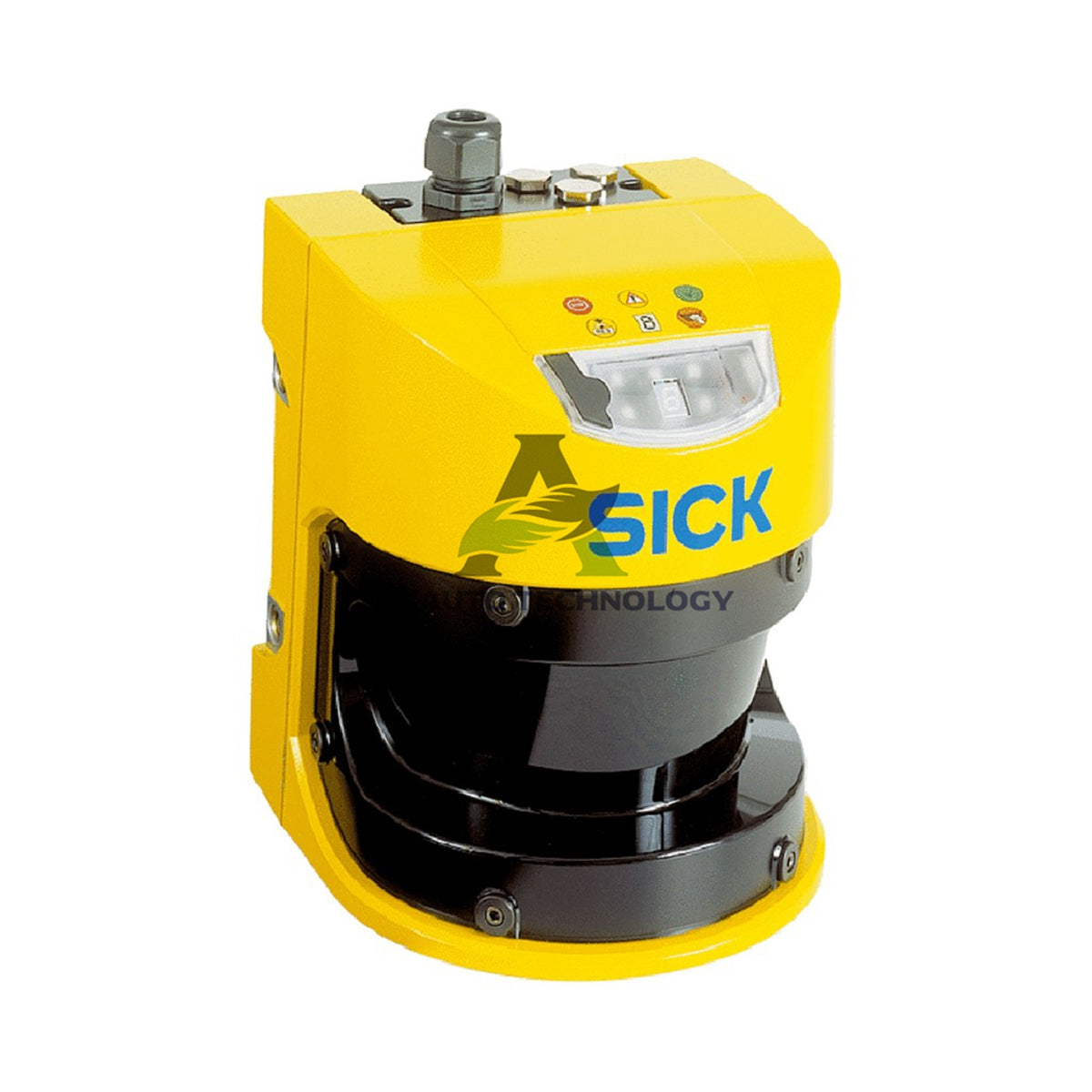

ماسح ليزر أمان SICK S3000 S30A-6111CP

ماسح ليزر أمان SICK S30A-6111CP – S3000 PROFINET IO Advanced

المواصفات الفنية

• العلامة التجارية: SICK
• الطراز: S30A-6111CP
• السلسلة: S3000 PROFINET IO Advanced
• النوع: ماسح ليزر أمان، مستشعر من دون قابس نظام
• التطبيق: داخلي
• مدى المجال الوقائي: 5.5 m
• مدى مجال التحذير: 49 m (20 m عند انعكاسية 20 %)
• مدى قياس المسافة: 49 m
• زاوية المسح: 190°
• الدقة: 30 mm، 40 mm، 50 mm، 70 mm، 150 mm (قابلة للتهيئة)
• الدقة الزاوية: 0.5°، 0.25° (بحسب المدى والدقة)
• زمن الاستجابة: 60 ms
• هامش المجال الوقائي: 100 mm
• جهد التغذية: 24 V DC (من 16.8 V DC إلى 28.8 V DC)
• استهلاك الطاقة: ≤ 0.8 A
• مادة الهيكل: ألمنيوم مصبوب بالقالب، أصفر RAL 1021
• اللوحة الأمامية: بولي كربونات بطبقة مقاومة للخدش
• الأبعاد (W x H x D): 155 mm x 185 mm x 160 mm
• الوزن: 3.3 kg

معايير السلامة

• النوع: Type 3 (IEC 61496)
• مستوى تكامل السلامة: SIL 2 (IEC 61508)
• الفئة: Category 3 (EN ISO 13849)
• مستوى الأداء: PL d (EN ISO 13849)
• PFHD: 8.0 × 10⁻⁸
• مدة المهمة (TM): 20 years (EN ISO 13849)
• حالة الأمان عند حدوث عطل: تكون البيانات المتعلقة بالسلامة عند المستوى المنطقي 0
• فئة الحماية: III (VDE 0106, EN 60950)

البيانات البيئية وبيانات الليزر

• درجة حماية الهيكل: IP65 (EN 60529)
• درجة حرارة التشغيل المحيطة: من –10 °C إلى +50 °C
• درجة حرارة التخزين: من –25 °C إلى +50 °C
• مقاومة الاهتزاز: IEC 60068-2-6, IEC 60068-2-64, IEC 61496-3, Class 5M1
• مقاومة الصدمات: IEC 60068-2-27, IEC 61496-3, Class 5M1
• الصدمات المستمرة: 50 m/s²، 11 ms و100 m/s²، 16 ms
• نوع الضوء: صمام ثنائي ليزري نبضي، طول الموجة 905 nm
• فئة الليزر: Class 1 (IEC 60825-1, 21 CFR 1040.10/1040.11)
• معامل الانعكاس القابل للكشف: من 1.8 % إلى > 1,000 %، عواكس

ميزات الشبكة والواجهات

• يتضمن جهاز PROFINET IO المدمج محولًا آنيًا بمنفذين وفقًا لـ PROFINET V2.2.
• يوفر ملف PROFIsafe مدخلًا من 6 بايت ومخرجًا من 6 بايت وفقًا لـ IEC 61784-3-3 V2.4.
• يستخدم اتصال الناقل موصلًا نحاسيًا مع موصلَي RJ-45 أنثويين من نوع push-pull.
• تتم التهيئة والتشخيص عبر واجهة RS-232 بسرعة تصل إلى 38.4 kBaud.
• تشمل أزمنة الدورة الخيارات 4 و8 و16 و32 ms.
• يدعم المحول التفاوض التلقائي والتقاطع التلقائي (MDIX) والاستقطاب التلقائي و100Base-TX.
• تتبع ملفات GSDML مواصفات GSDML V2.25 وفئة المطابقة B.

الوظائف

• يدعم قفل إعادة التشغيل وأخذ العينات المتعددة التحكم الآمن في إعادة تشغيل الآلة.
• يتولى تبديل حالات المراقبة والمراقبة المتزامنة التعامل مع ما يصل إلى مجالين وقائيين.
• تغطي مجموعتا المجالات المزدوجتان، مع 4 مجموعات مجالات و8 مجالات، ترتيبات الحماية المعقدة.
• يساعد تبديل المجال الوقائي الثابت واستخدام المحيط كمرجع على تحسين تكييف المجال.
• تسرّع ذاكرة التهيئة المدمجة عملية استبدال الجهاز.
• يدعم إخراج البيانات المقاسة عبر RS-422 عمليات التشخيص.
• يتراوح عدد مرات أخذ العينات المتعددة من 2 إلى 16، ويتراوح تأخير إعادة الضبط التلقائي من 120 ms إلى 4,920 ms.

دليل التركيب

• ثبّت الهيكل المصنوع من الألمنيوم المصبوب بالقالب على سطح داخلي صلب ضمن منطقة خزانة الشبكة.
• صِل موصلَي RJ-45 من نوع push-pull بشبكة PROFINET ووحدة التحكم.
• وفّر مصدر تغذية 24 V DC ضمن نطاق 16.8 V إلى 28.8 V، وأبقِ التيار دون 0.8 A.
• حمّل ملف GSDML إلى وحدة التحكم وعيّن عنوان PROFIsafe.
• اضبط الدقة ومجموعات المجالات وحالات المراقبة عبر واجهة RS-232.
• تحقق من إحكام مانع التسرب IP65 وسلامة اللوحة الأمامية المقاومة للخدش بعد التركيب.

محتويات العبوة

• 1 × ماسح ليزر أمان SICK S30A-6111CP (مستشعر من دون قابس نظام)
• 1 × عبوة واقية
• 1 × دليل بدء سريع

الشحن والدعم

• نشحن إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.
• نشحن المنتجات المتوفرة في المخزون خلال 5 أيام عمل من تأكيد الطلب.
• ندعم الإرجاع خلال 30 يومًا وفقًا لسياسة الإرجاع المعتمدة لدينا.
• جميع الوحدات جديدة وأصلية.

الأسئلة الشائعة

• س: هل يأتي S30A-6111CP مزودًا بقابس نظام؟
  ج: لا. يُشحن هذا الطراز كمستشعر من دون قابس نظام. لا يمكن تشغيله إلا ضمن شبكة مزودة بوحدة تحكم مناسبة.
• س: ما الفرق بين مدى المجال الوقائي ومدى مجال التحذير؟
  ج: يبلغ مدى المجال الوقائي 5.5 m. ويصل مدى مجال التحذير إلى 49 m، أو 20 m عند انعكاسية 20 %.
• س: ما مستوى السلامة الذي يحققه الماسح؟
  ج: يستوفي متطلبات Type 3 (IEC 61496) وSIL 2 (IEC 61508) وCategory 3 وPL d (EN ISO 13849).
• س: كم مجالًا وقائيًا يمكنه مراقبته في الوقت نفسه؟
  ج: يراقب الجهاز مجالين وقائيين كحد أقصى في الوقت نفسه.
• س: ما زمن الاستجابة؟
  ج: زمن الاستجابة 60 ms.
• س: ما بروتوكول الشبكة الذي يستخدمه الماسح؟
  ج: يستخدم PROFINET IO مع PROFIsafe، ويتضمن محولًا آنيًا بمنفذين.
• س: ما حدود درجة الحرارة المحيطة؟
  ج: يتراوح نطاق التشغيل من –10 °C إلى +50 °C، ويتراوح نطاق التخزين من –25 °C إلى +50 °C.
• س: هل اللوحة الأمامية محمية من الخدوش؟
  ج: نعم. تحتوي اللوحة الأمامية المصنوعة من البولي كربونات على طبقة خارجية مقاومة للخدش.
