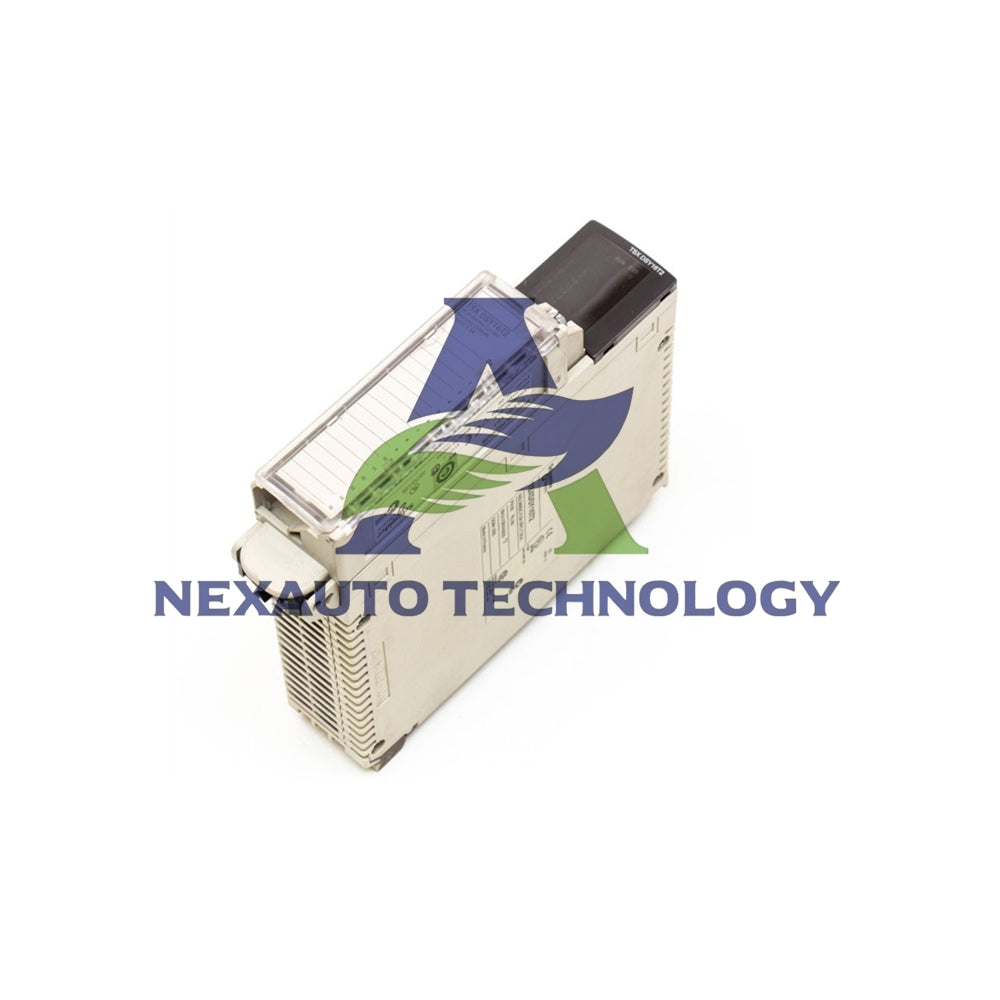

شنييدر إلكتريك موديسون TSXDSY08R5 – وحدة إخراج 8 مرحلات

شنايدر إلكتريك مودكون TSXDSY08R5 – وحدة مخرج ريليه 8 قنوات لتطبيقات الجهد العالمي

المواصفات الفنية الأساسية

• الشركة المصنعة: شنايدر إلكتريك · السلسلة: مودكون · الطراز: TSXDSY08R5
• نوع المنتج: وحدة مخرج منفصلة — 8 مخارج ريليه، تلامس NO واحد لكل قناة
• جهد التشغيل DC: 12–24 فولت تيار مستمر — مطابق لـ EN/IEC 61131-2
• جهد التشغيل AC: 24–240 فولت تيار متردد — مطابق لـ EN/IEC 61131-2
• التيار الحراري (Ith): 3 أمبير لكل تلامس — تصنيف الهواء الحر التقليدي
• زمن الاستجابة: التفعيل <8 مللي ثانية · الإيقاف <10 مللي ثانية — مناسب للتبديل السريع
• حماية من التحميل الزائد: يتطلب فتيل خارجي — واحد لكل قناة أو لكل مجموعة مشتركة
• مقاومة العزل: >10 ميغا أوم عند 500 فولت — عزل عالي الجودة
• تبديد الطاقة: 0.25 واط أساسي + 0.2 واط لكل مخرج مفعّل
• رمز EAN: 3389110725803 — تتبع عالمي
• الوزن: 0.75 رطل (0.34 كجم) — خفيف الوزن لتركيب اللوحة

الخصائص الكهربائية وتوافق الحمل

• الحد الأدنى لحمل التبديل: 10 فولت، 100 مللي أمبير — تبديل إشارة منخفضة المستوى موثوق
• الجهد الأقصى للتبديل: 250 فولت تيار متردد / 30 فولت تيار مستمر — راعِ القطبية للأحمال المستمرة
• التيار الأقصى للتبديل: 3 أمبير مقاوم — تقليل التيار للأحمال الحثية
• مادة التلامس: سبيكة فضة — مقاومة للأكسدة، عمر ميكانيكي ممتد
• التحمل الميكانيكي: 20 مليون عملية — بدون صيانة تحت الاستخدام العادي
• التحمل الكهربائي: 100,000 عملية عند الحمل المقاوم المصنف
• مقاومة الارتفاع المفاجئ: 1500 فولت ذروة — متوافق مع IEC 61000-4-5

الأبعاد الفيزيائية ومواصفات التثبيت

• العرض: 18 سم · الارتفاع: 26 سم · العمق: 5.5 سم — عامل شكل مودكون القياسي
• التركيب: تركيب على سكة DIN — سكة متماثلة 35 مم
• تثبيت اللوحة: ثقوب تثبيت بالبراغي متوفرة — بديل لمشبك DIN
• تصنيف الغلاف: IP20 — أطراف آمنة للأصابع، للتركيب على اللوحة فقط
• نوع الطرف: كتلة طرفية براغي قابلة للإزالة — حجم السلك الأقصى 2.5 مم²
• طرف السلك: يُنصح باستخدام طرف معزول — إنهاء موثوق للسلك المجدول
• محتويات العبوة: وحدة TSXDSY08R5، موصل كتلة طرفية، مشبك تثبيت، وثائق مطبوعة

الحدود البيئية والتشغيلية

• درجة حرارة التشغيل: 0°C إلى 60°C — مناسب لبيئات خزانات التحكم
• درجة حرارة التخزين: -40°C إلى 85°C — يتحمل دورات الشحن الممتدة
• الرطوبة النسبية: 5% إلى 95% بدون تكاثف — مستقر في المنشآت الساحلية
• مقاومة الاهتزاز: 3.5 مم عند 5–150 هرتز — مطابق لمعيار IEC 60068-2-6
• مقاومة الصدمات: 15g لمدة 11 مللي ثانية — مطابق لمعيار IEC 60068-2-27
• درجة التلوث: 2 — تلوث غير موصل عادةً فقط
• الارتفاع: 2000 متر كحد أقصى — تركيب قياسي للجهد المنخفض

الأسئلة المتكررة – Modicon TSXDSY08R5

• أي وحدات تحكم Modicon تدعم TSXDSY08R5؟
  تتناسب هذه الوحدة مع رفوف Modicon TSX Premium وQuantum وMicro مع لوحات الإدخال/الإخراج القياسية من سلسلة 800. كما تعمل مع وحدات تحكم سلسلة 984 عبر محولات مناسبة.
• هل يمكن لهذه الوحدة تبديل أحمال التيار المستمر تحت 12 فولت؟
  الجهد الأدنى الموصى به هو 12 فولت تيار مستمر. تحت هذا القيمة، قد يسبب مقاومة التلامس تبديل غير موثوق. استخدم وحدات الترحيل المطلية بالذهب لمستويات المنطق 5 فولت.
• ما تصنيف الصمام الأمان الذي يجب استخدامه لكل قناة؟
  توصي شنايدر إلكتريك بصمام أمان سيراميكي سريع الانصهار بقيمة 3.15 أمبير لكل مخرج للأحمال المقاومة. للأحمال المحرك أو المصباح، طبق تخفيض التيار الابتدائي واختر صمامات أمان ذات تأخير زمني.
• هل يحتاج TSXDSY08R5 إلى مصدر طاقة خارجي؟
  نعم. الوحدة تسحب طاقة الملف من الجانب الميداني. يجب تزويد الأطراف المشتركة بجهد 24 فولت تيار مستمر أو 24–240 فولت تيار متردد حسب جهد الحمل.
• كيف أُقلل من قوس التحميل الحثي؟
  لأحمال التيار المتردد، قم بتركيب مقاوم RC بقيمة 0.1 ميكروفاراد + 100 أوم عبر التلامس. لأحمال التيار المستمر، ضع دايود فليبك 1N4007 بالتوازي مع ملف الحمل.
• هل يمكنني خلط الأحمال التيار المتردد والتيار المستمر على نفس الوحدة؟
  نعم، ولكن ليس ضمن نفس المجموعة المشتركة. يجب توصيل كل طرف مشترك بنوع جهد واحد. خصص الأحمال التيار المتردد لمجموعة مشتركة والأحمال التيار المستمر لمجموعة أخرى.
• ما هو الحد الأقصى لتردد التبديل؟
  مع الحمل المقاوم، الحد الأقصى لمعدل التشغيل هو 10 عمليات في الثانية. الأحمال الحثية تتطلب وقت إيقاف أطول لتبديد طاقة القوس.
• هل هذه الوحدة متوافقة مع RoHS؟
  نعم. Modicon TSXDSY08R5 متوافق مع توجيه RoHS 2011/65/EU. لا يحتوي على مواد خطرة محظورة.
