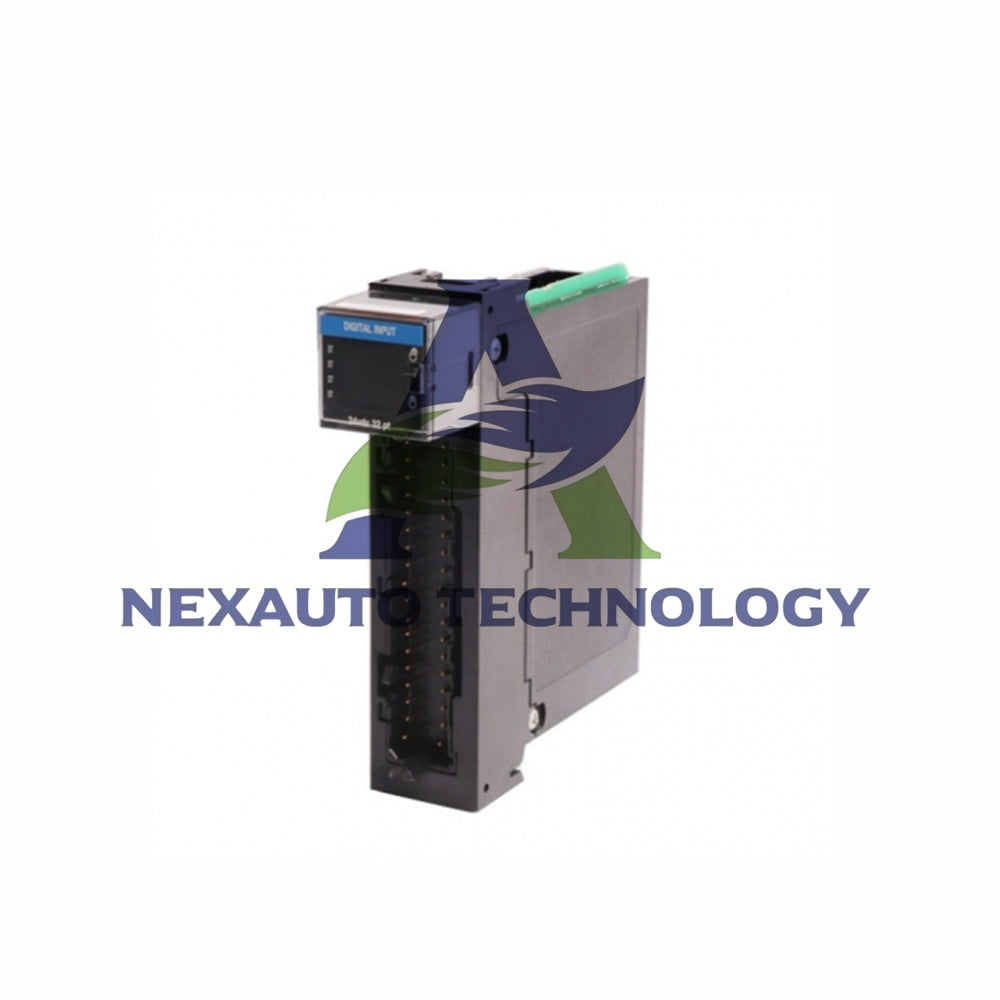

TC-FOD321 وحدة خرج رقمية من هانيويل بجهد 24 فولت، 32 قناة

وحدة خرج رقمية بـ32 قناة Honeywell TC-FOD321

• العلامة التجارية: Honeywell
• الطراز: TC-FOD321
• النوع: خرج رقمي بـ32 قناة - مصدر للتيار
• التركيب: مركّب على قضيب DIN

المواصفات الكهربائية الرئيسية

• تصنيف تيار الخرج: 14 A كحد أقصى لكل قناة. إجمالي القنوات 0–15 هو 6 A؛ وإجمالي القنوات 16–31 هو 8 A.
• جهد حالة ON: 10 Vdc كحد أدنى، و24 Vdc اسميًا، و31.2 Vdc كحد أقصى.
• تيار حالة ON: بحد أدنى 1 mA لكل قناة، وبحد أقصى 500 mA لكل قناة.
• هبوط الجهد: بحد أقصى 0.5 Vdc أثناء حالة ON.
• تسرب حالة OFF: تيار تسرب بحد أقصى 0.5 mA.
• تيار الاندفاع: 2 A لمدة 50 مللي ثانية، وقابل للتكرار كل ثانيتين.
• العزل: تم الاختبار عند 2121 Vdc لمدة ثانية واحدة بين المستخدم والنظام. لا يوجد عزل بين القنوات الفردية.
• تأخير الإدخال: من OFF إلى ON ≤ 0.5 مللي ثانية؛ ومن ON إلى OFF ≤ 1.0 مللي ثانية.

تصنيفات الطاقة والظروف البيئية

• طاقة DC خارجية: من 10 إلى 31.2 Vdc مع تموج AC بنسبة 5%. التيار: 219 mA عند 24 Vdc، و104 mA عند 10 Vdc، و278 mA عند 31.2 Vdc.
• تيار Flexbus: 80 mA كحد أقصى.
• تبديد الطاقة: 5.3 W عند 31.2 Vdc.
• التبديد الحراري: 18.1 BTU/ساعة عند 31.2 Vdc.
• درجة حرارة التشغيل: من 0 إلى 55 °C (من 32 إلى 131 °F).
• درجة حرارة التخزين: من -40 إلى 85 °C (من -40 إلى 185 °F).
• الرطوبة النسبية: من 5 إلى 95% دون تكاثف.
• الصدمة (أثناء التشغيل): 30 g؛ خارج التشغيل: 50 g.
• الاهتزاز: تم الاختبار عند 5 g ضمن نطاق 10–500 هرتز وفقًا للمعيار IEC 68-2-6.

التفاصيل المادية وتفاصيل التركيب

• الأبعاد: 94 مم × 94 مم × 69 مم (3.7 بوصة × 3.7 بوصة × 2.7 بوصة).
• مقاس السلك: الحد الأقصى 12 gauge (4 مم²) مجدول. العزل: 1.2 مم كحد أقصى، و75 °C أو أعلى.
• المؤشرات: 32 مصباح LED أصفر لحالة القنوات.
• اعتماد الجهات المختصة: ‏cULus للمجموعات A وB وC وD؛ الفئة I، القسم 2؛ المنطقة 2 من الفئة I، المجموعة IIC.

إرشادات التركيب

• ثبّت Honeywell TC-FOD321 على سكة DIN قياسية داخل حاوية جافة ونظيفة.
• تأكد من بقاء طاقة التيار المستمر الخارجية ضمن نطاق 10–31.2 Vdc مع تموج أقل من 5%.
• استخدم أسلاكًا نحاسية مجدولة بمقياس 12 AWG مع عزل بدرجة 75 °C لتوصيلات الحقل.
• اتبع قواعد توصيل المجموعات: تشترك القنوات 0–15 في خط عودة مشترك، وتشترك القنوات 16–31 في خط عودة آخر.
• احرص على فصل توصيلات الأسلاك الميدانية عن طاقة النظام للحفاظ على عزل 2121 Vdc.

محتويات العبوة

• وحدة إخراج رقمية واحدة من Honeywell TC-FOD321.
• مشبك تثبيت على سكة DIN (مثبت مسبقًا).
• دليل بدء سريع للمستخدم (مطبوع).
• لا تتضمن الشحنة أي شهادات أو مستندات ضمان.

الشحن والخدمات اللوجستية

• نشحن عبر FedEx أو UPS أو DHL خلال 5 أيام عمل.
• جميع الوحدات جديدة وأصلية ومن المخزون الأصلي.
• نحتفظ بـ TC-FOD321 في المخزون للشحن الفوري.

الأسئلة الشائعة (FAQ)

• س: هل هذه الوحدة معزولة بين القنوات؟
  لا، لا توفر TC-FOD321 عزلًا بين القنوات الفردية. فهي تعزل فقط بين المستخدم والنظام عند 2121 Vdc.
• س: ما الحد الأقصى لإجمالي التيار لجميع القنوات؟
  تبلغ القيمة الإجمالية للقنوات 0–15 مقدار 6 A، وللقنوات 16–31 مقدار 8 A. الحد الأقصى لكل قناة هو 14 A، لكن تنطبق حدود المجموعات.
• س: هل يمكنني استخدام هذه الوحدة مع مصدر طاقة بجهد 10 Vdc؟
  نعم، يعمل Honeywell TC-FOD321 بجهد يتراوح من 10 Vdc إلى 31.2 Vdc. ويختلف استهلاك التيار حسب الجهد.
• س: ما مقاس السلك الذي تقبله هذه الوحدة؟
  يقبل أسلاكًا مجدولة بمقياس 12 AWG (4 مم²)، وقطر عزل ≤ 1.2 مم، وتصنيف 75 °C.
• س: هل هذا المنتج متوفر في المخزون؟
  نعم، نحتفظ بـ TC-FOD321 في المخزون ونشحنه خلال 5 أيام عبر FedEx أو UPS أو DHL.
• س: ما سياسة الإرجاع؟
  نحن ندعم عمليات الإرجاع خلال 30 يومًا من تاريخ التسليم. يجب أن تكون جميع المرتجعات بحالتها الأصلية.
