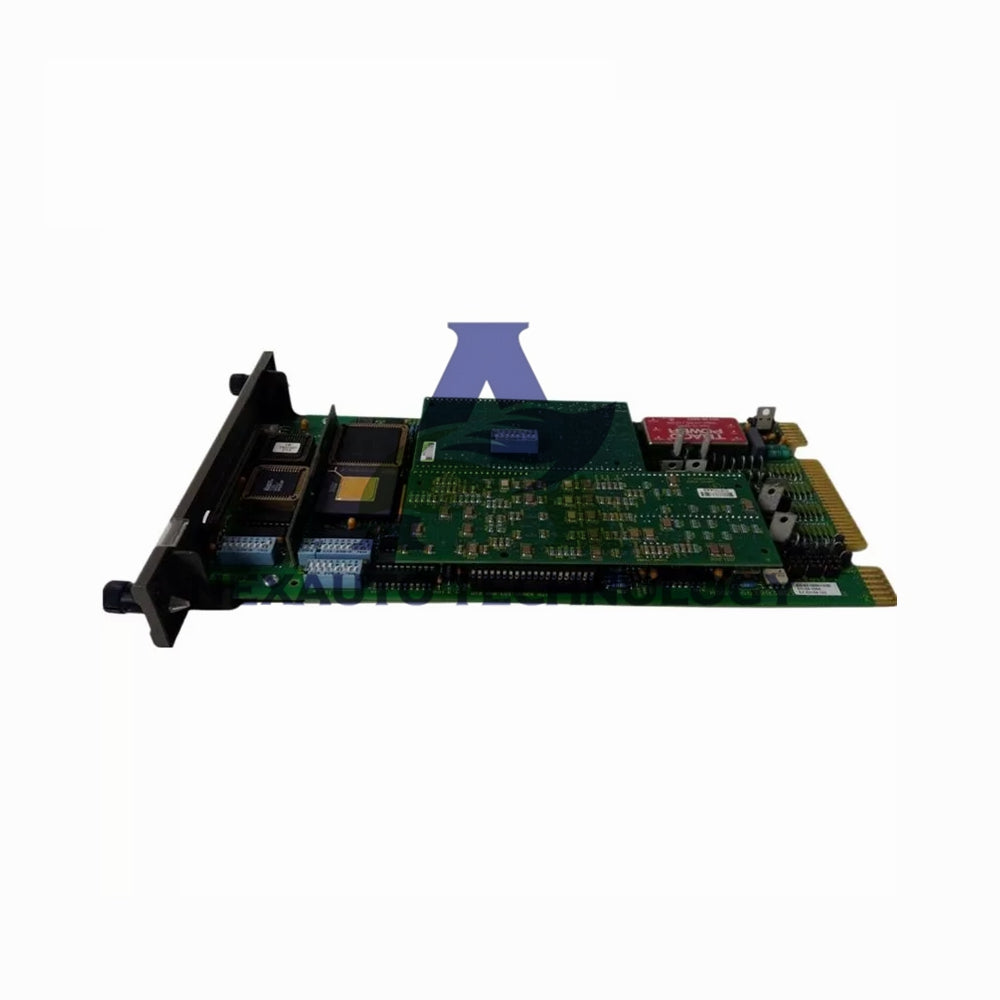

ABB IMFAI02 Бърз аналогов входен модул 8 канала

ABB IMFAI02 Бърз аналогов входен модул – 8-канален високоскоростен вход

ABB IMFAI02 Бърз аналогов входен модул осигурява надеждна конверсия на сигнали за индустриални контролни системи. Този 8-канален модул приема сигнали 4-20mA и 0-10V. Той предоставя бързо време за реакция за критично наблюдение на процесите. ABB IMFAI02 се интегрира безпроблемно в системи ABB DCS и PLC.

Основни технически характеристики

• Входни канали: 8 диференциални аналогови входа.
• Типове входни сигнали: 4-20mA, 0-20mA и 0-10V.
• Резолюция: 12-битова (0.025% от пълния обхват).
• Точност: ±0.1% от стойността при 25°C.
• Честота на проби: 100 проби в секунда на канал.
• Входно съпротивление: 250 Ω за ток, 100 kΩ за напрежение.
• Отхвърляне на общ режим: 80 dB при 50/60 Hz.
• Изолация: 1500 Vrms между полето и логиката.

Околна среда и работни условия

• Работна температура: -25°C до +70°C (-13°F до +158°F).
• Температура на съхранение: -40°C до +85°C (-40°F до +185°F).
• Толерантност към влажност: 5% до 95% без кондензация.
• Устойчивост на вибрации: 2g пик, 10-500 Hz.
• Устойчивост на удари: 15g пик, 11 ms полусинус.
• Клас на защита: IP20 за монтаж на вътрешен панел.
• EMC имунитет: EN 61000-6-2 индустриална среда.

Инструкции за монтаж и инсталация

• Монтирайте ABB IMFAI02 на стандартна DIN шина (35 мм).
• Използвайте екранирани усукани двойки кабели за всички аналогови сигнали.
• Свържете екрана към земя само в края на модула.
• Поддържайте поне 50 мм разстояние от високоволтово оборудване.
• Назначете всеки канал на отделна входна клемна блок.
• Конфигурирайте настройките на каналите с помощта на софтуера ABB Control Builder.
• Извършете проверка на веригата след окабеляване, за да потвърдите целостта на сигнала.

Съдържание на пакета

• Един ABB IMFAI02 Бърз аналогов входен модул.
• Крепежни елементи за DIN шина (предварително монтирани).
• Един 40-пинов D-sub женски конектор (за полево окабеляване).
• Един 40-пинов D-sub мъжки конектор (за логически интерфейс).
• Лист с етикети за идентификация на каналите.
• Основно ръководство за инсталация (печатно).

Възможности за доставка

• Доставяме чрез FedEx, UPS или DHL по целия свят.
• Включено проследяване и застраховка за всяка поръчка.
• Експресната доставка обикновено пристига за 2-5 работни дни.

Често задавани въпроси

• Колко канала поддържа ABB IMFAI02?
  Модулът предлага 8 диференциални аналогови входа за сигнали 4-20mA или 0-10V.
• Каква е честотата на обновяване за всеки канал?
  Вземаме проби от всеки канал с 100 Hz, което осигурява време за реакция 10 ms на канал.
• Мога ли да смесвам токови и напреженови входове на един модул?
  Да, можете да конфигурирате всеки канал индивидуално за ток или напрежение.
• Кой софтуер поддържа този модул?
  ABB Control Builder и системите 800xA напълно поддържат модула IMFAI02.
• Осигурява ли модулът изолация между каналите?
  Използваме обща изолация (1500 Vrms) между полето и логиката, а не поотделно за всеки канал.
• Какъв тип кабел препоръчвате?
  Препоръчваме екраниран усукан чифт кабел, 20-22 AWG, с правилно заземяване на екрана.
• Как да монтирам модула?
  Проектиран е за монтаж на 35 мм DIN шина в контролен шкаф.
