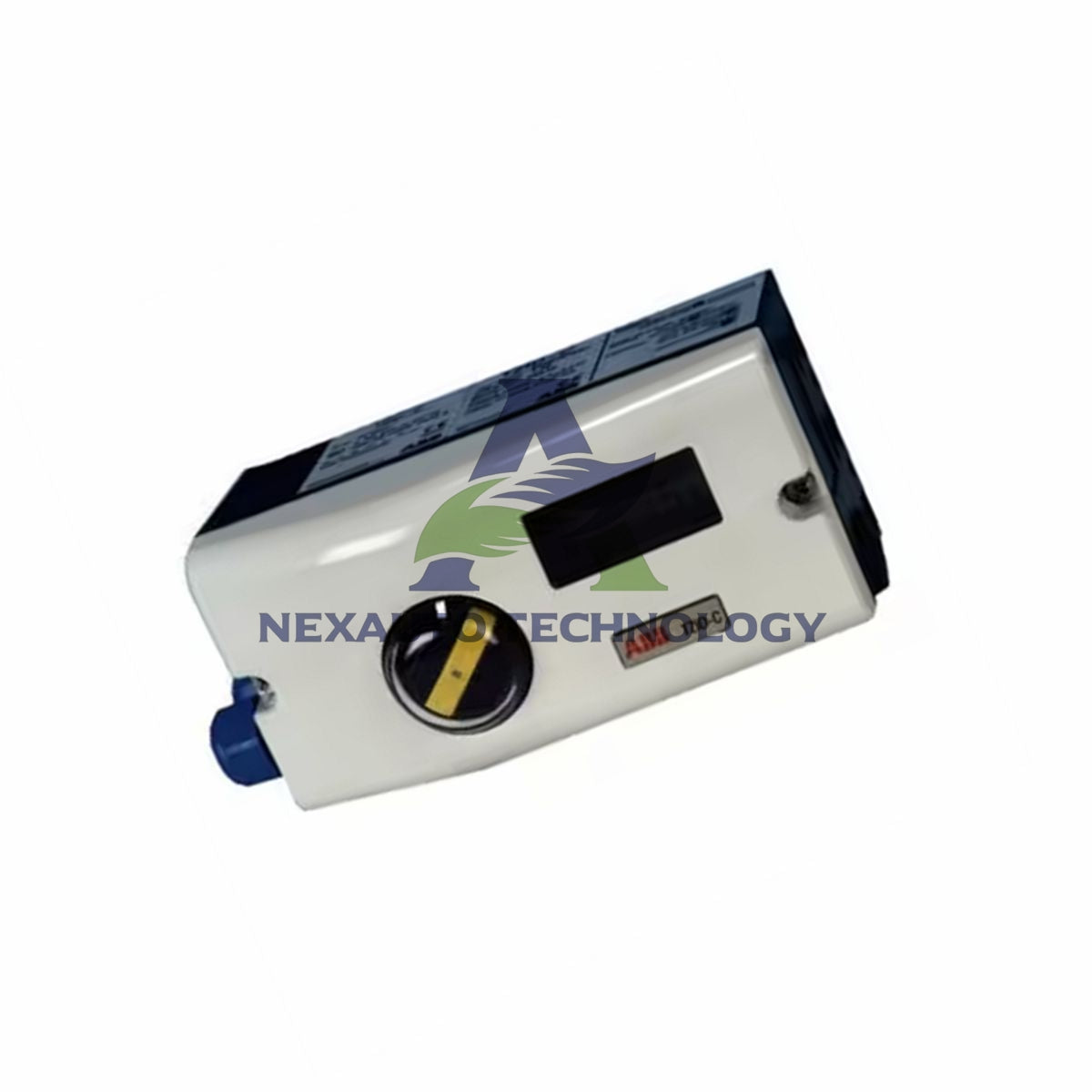

Позиционер за вентил ABB V18345-1010261001 TZIDC 4-20mA

ABB V18345-1010261001 TZIDC електропневматичен позиционер за клапан

Технически спецификации

• Марка: ABB
• Модел: V18345-1010261001
• Серия: TZIDC
• Тип продукт: Позиционер за клапан
• Корпус / монтаж: Алуминий, лакиран, IP 65 (NEMA 4X); линеен съгласно DIN/IEC 534 / NAMUR, ротационен съгласно VDI/VDE 3845, готов за интегриран монтаж
• Вход / комуникация: 4...20 mA, двупроводен, с щепсел-конектор за LKS адаптер
• Взривозащита: Без
• Изход / безопасно положение: Еднодействащ, с отказобезопасна функция
• Връзки: Кабелна резба M20 x 1.5; резба за въздуховод G 1/4
• Опционален модул: Включваем аналогов модул за обратна връзка по положение, диапазон на сигнала 4…20 mA
• Механичен комплект: Без
• Изпълнение: Стандартно
• Тегло: 1.7 kg

Електрически и пневматични данни

• Изходен сигнал (двупроводен): Номинален диапазон 4 ... 20 mA
• Цифров вход: 0 ... 5 V DC за логическа „0“; 11 ... 30 V DC за логическа „1“
• Цифров изход: Управляваща верига съгласно DIN 19234 / NAMUR, захранващо напрежение 5 ... 11 V DC
• Налягане на захранването: 1.4 ... 6 bar (20 ... 90 psi)
• Разход на въздух: < 0.03 kg/h / 0.015 scfm, независимо от налягането на захранването
• Пневматични връзки: Резби G 1/4 или 1/4-18 NPT

Корпус и характеристики на околната среда

• Материал на корпуса: Алуминий, степен на защита IP 65 / NEMA 4X
• Повърхност / цвят: Електростатичен потапящ лак с епоксидна смола, термично втвърден; корпусът е лакиран в матово черно RAL 9005; капак Pantone 420
• Околна температура: От -40 °C до +85 °C за експлоатация, съхранение и транспортиране
• Околна температура с безконтактни превключватели: От -25 °C до +85 °C със SJ2-S1N (NO)
• Относителна влажност (експлоатация): 95 % средногодишно, допуска се кондензация при затворен корпус и включено въздушно захранване
• Относителна влажност (транспортиране / съхранение): 75 % средногодишно, без кондензация

Електрически връзки

• Винтови клеми: Макс. 1.0 mm² за опциите; макс. 2.5 mm² за аналоговия сигнал
• Забележка: Не подлагайте клемите на механично напрежение
• Кабелен вход: 2 резби 1/2-14 NPT или M20 x 1.5; едната с кабелен щуцер, а другата с тръбна тапа

Ръководство за монтаж

• Първо проверете типа на задвижващия механизъм. За линейни задвижващи механизми използвайте DIN/IEC 534 или NAMUR.
• За ротационни задвижващи механизми използвайте VDI/VDE 3845. Уверете се, че монтажният комплект е подходящ за вашия задвижващ механизъм.
• Свържете въздуховода към порта G 1/4. Поддържайте захранващия въздух чист и сух.
• Прекарайте кабела през входа M20 x 1.5. За контура 4...20 mA използвайте екраниран кабел.
• Преди подаване на налягане към системата проверете еднодействащия отказобезопасен изход.
• Свържете аналоговия модул за обратна връзка, ако ви е необходим сигнал за положение 4…20 mA.
• Избягвайте натоварване на винтовите клеми при окабеляване.

Съдържание на опаковката

• 1 × ABB V18345-1010261001 TZIDC позиционер за клапан
• 1 × Включваем аналогов модул за обратна връзка по положение
• 1 × Комплект монтажен крепеж за линеен, ротационен или интегриран монтаж
• 1 × Кратко ръководство за монтаж

Доставка и поддръжка

• Изпращаме с FedEx, UPS и DHL. Изберете превозвача, който отговаря на вашия график.
• Поддържаме този модел на склад и го изпращаме в рамките на 5 дни след потвърждение на поръчката.
• Приемаме връщания в рамките на 30 дни. Устройството трябва да остане в оригиналното си състояние.

Често задавани въпроси

• Чисто нов и оригинален ли е ABB V18345-1010261001?
  Да. Доставяме чисто нови оригинални устройства.
• Какво е безопасното положение при отпадане на захранването?
  Тази версия използва еднодействащ изход с отказобезопасна функция.
• Поддържа ли този позиционер HART комуникация?
  Не. Тази версия използва двупроводен вход 4...20 mA с щепсел-конектор за LKS адаптер.
• Мога ли да го монтирам към ротационен задвижващ механизъм?
  Да. Той съответства на VDI/VDE 3845 за ротационни задвижващи механизми.
• Поддържа ли интегриран монтаж?
  Да. Корпусът е готов за интегриран монтаж.
• Какъв е диапазонът на аналоговия сигнал за обратна връзка?
  Включваемият модул осигурява аналогова обратна връзка по положение 4…20 mA.
• Какви са резбите за въздушната и кабелната връзка?
  Резбата за въздуховода е G 1/4. Кабелната резба е M20 x 1.5.
• Какъв е диапазонът на налягането на захранването?
  Диапазонът на налягането на захранването е 1.4 ... 6 bar (20 ... 90 psi).
• Какъв е разходът на въздух?
  Разходът на въздух е под 0.03 kg/h (0.015 scfm), независимо от налягането на захранването.
• Какъв е диапазонът на околната температура?
  Устройството работи от -40 °C до +85 °C. С безконтактни превключватели SJ2-S1N долната граница е -25 °C.
• Колко тежи устройството?
  Устройството тежи 1.7 kg.
