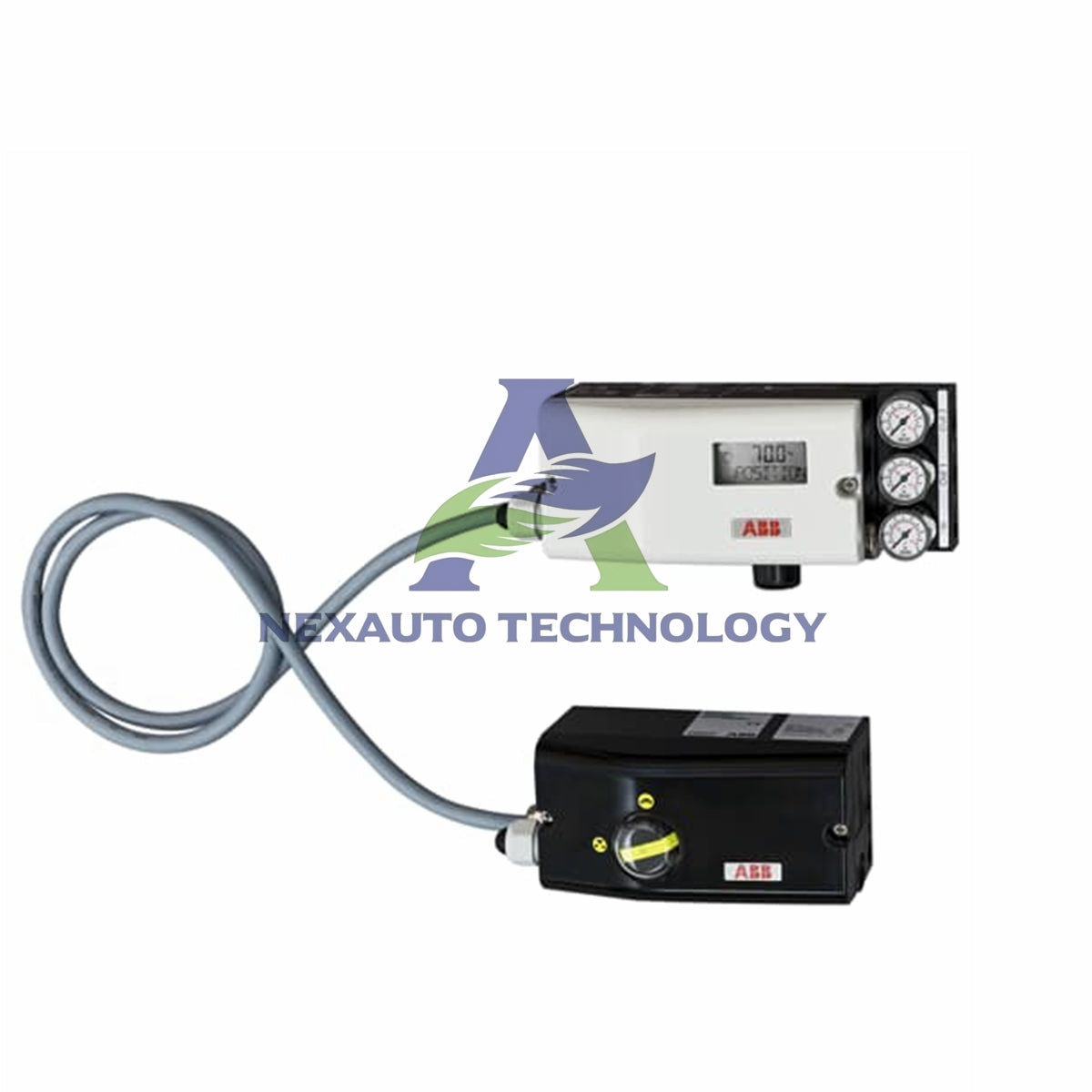

Електропневматичен позиционер на клапан ABB V18345-1020521001 TZIDC

Електропневматичен позиционер за клапан ABB V18345-1020521001 TZIDC

Технически спецификации

• Марка: ABB
• Модел: V18345-1020521001
• Серия: TZIDC
• Тип продукт: Електропневматичен позиционер
• Корпус: Алуминиев, лакиран, IP 65 (NEMA 4X)
• Монтаж: Линейни задвижващи механизми съгласно DIN/IEC 534 / NAMUR; ротационни задвижващи механизми съгласно VDI/VDE 3845
• Вход / комуникация: 4...20 mA, двупроводен, FSK модул за HART
• Взривозащита: Без
• Изход / безопасно положение: Двойнодействащ, фиксиране при отказ
• Присъединявания: Кабелна резба 1/2-14 NPT; резба за въздушна тръба 1/4-18 NPT
• Опционален модул: Включваем аналогов модул за обратна връзка за положението, сигнален диапазон 4…20 mA
• Механичен комплект: Без
• Изпълнение: Стандартно лакиране / кодиране
• Тегло: 1.7 kg

Работни характеристики и точност

• Изход 1: Увеличаването на сигнала от 0...100 % повишава изходното налягане OUT 1; намаляването на сигнала от 0...100 % понижава изходното налягане OUT 1
• Действие (сигнал): Директно означава 4...20 mA да съответства на положение 0...100 %; обратно означава 20...4 mA да съответства на положение 0...100 %
• Характеристична крива: Линейна, равнопроцентна 1:25 или 1:50 или 25:1 или 50:1, както и свободно конфигурируема с 20 референтни точки
• Отклонение на характеристиката: ≤ 0.5 %
• Толерансна лента: 0.3...10 %, регулируема
• Мъртва зона: 0.1...10 %, регулируема
• Разделителна способност (A/D преобразуване): > 4000 стъпки
• Честота на дискретизация: 20 msec

Устойчивост на околната среда и стабилност

• Влияние на околната температура: ≤ 0.5 % за всяка промяна от 10 °C
• Влияние на вибрациите: ≤ ± 1 % до 10 g и 80 Hz
• Сеизмични изисквания: Отговаря на DIN/IEC 68-3-3, клас III, за силни и много силни земетресения
• Влияние на ориентацията при монтаж: Няма

Ръководство за монтаж

• Проверете типа на задвижващия механизъм преди монтажа. За линейни задвижващи механизми използвайте DIN/IEC 534 или NAMUR.
• За ротационни задвижващи механизми използвайте VDI/VDE 3845. Уверете се, че монтажният комплект съответства на интерфейса на задвижващия механизъм.
• Свържете въздушната тръба към порта 1/4-18 NPT. Поддържайте захранващия въздух чист и сух.
• Свържете кабела към резбата 1/2-14 NPT. Използвайте екраниран кабел за двупроводната верига 4...20 mA.
• Проверете настройката на изхода за фиксиране при отказ, преди да подадете налягане към системата.
• Регулирайте толерансната лента и мъртвата зона след калибриране. Диапазонът на мъртвата зона е 0.1...10 %.
• Проверете окабеляването на аналоговия модул за обратна връзка, ако използвате сигнал за положение 4…20 mA.

Съдържание на опаковката

• 1 × Електропневматичен позиционер ABB V18345-1020521001 TZIDC
• 1 × Включваем аналогов модул за обратна връзка за положението
• 1 × Комплект монтажни принадлежности за линеен или ротационен задвижващ механизъм
• 1 × Кратко ръководство за монтаж

Доставка и поддръжка

• Изпращаме с FedEx, UPS и DHL. Изберете превозвача, който отговаря на графика ви за доставка.
• Поддържаме този модел на склад и го изпращаме в рамките на 5 дни след потвърждение на поръчката.
• Приемаме връщания в рамките на 30 дни. Уредът трябва да бъде в оригиналното си състояние.

Често задавани въпроси

• Чисто нов и оригинален ли е ABB V18345-1020521001?
  Да. Доставяме чисто нови оригинални уреди.
• Поддържа ли този позиционер HART комуникация?
  Да. Двупроводният вход 4...20 mA включва FSK модул за HART.
• Какво е безопасното положение при отпадане на захранването?
  Тази версия използва двойнодействащ изход с фиксиране при отказ.
• Мога ли да го монтирам на ротационен задвижващ механизъм?
  Да. Той съответства на VDI/VDE 3845 за ротационни задвижващи механизми.
• Какъв е диапазонът на аналоговия сигнал за обратна връзка?
  Включваемият модул осигурява аналогова обратна връзка за положението 4…20 mA.
• Колко стъпки на разделителна способност предлага A/D преобразуването?
  То предлага повече от 4000 стъпки.
• Каква е честотата на дискретизация?
  Честотата на дискретизация е 20 msec.
• Влияе ли ориентацията при монтаж върху работата?
  Не. Ориентацията при монтаж не влияе на този позиционер.
• Какви са резбите за въздушното и кабелното присъединяване?
  Резбата за въздушната тръба е 1/4-18 NPT. Кабелната резба е 1/2-14 NPT.
• Колко тежи уредът?
  Уредът тежи 1.7 kg.
