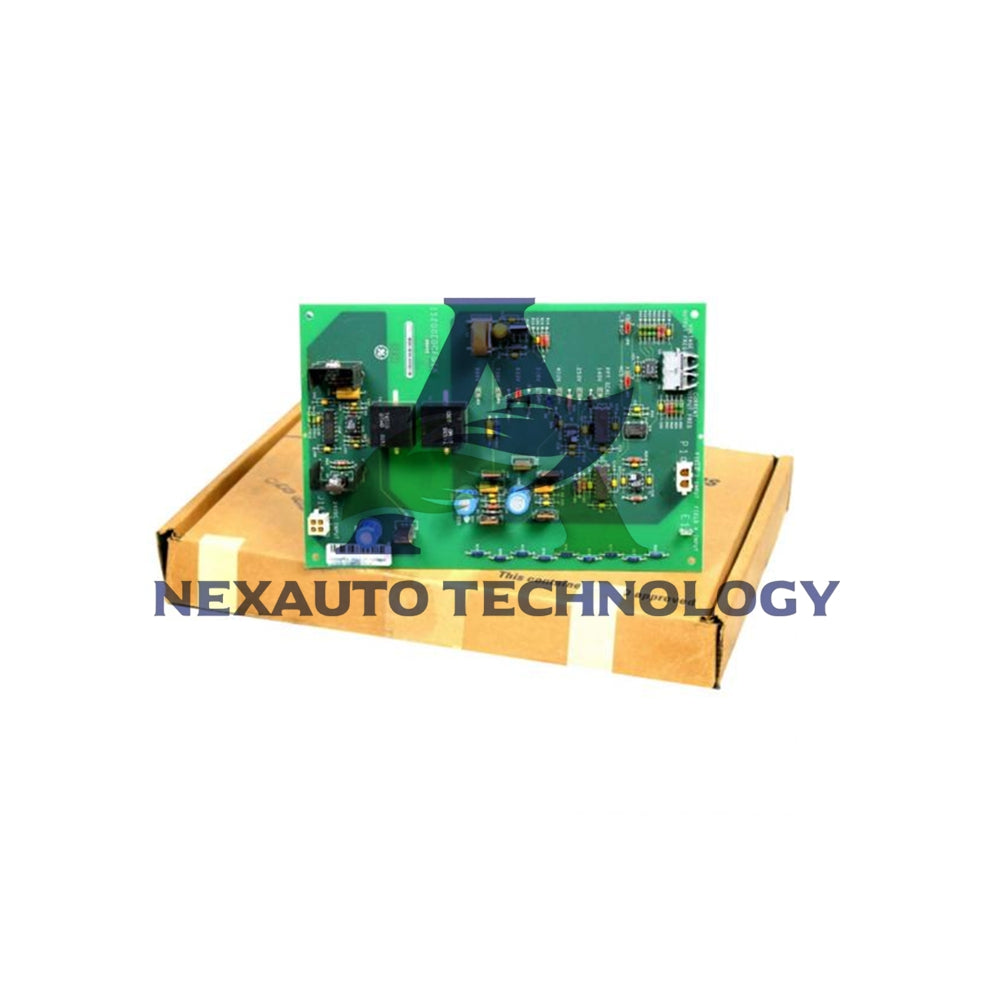

Платка за обратна връзка по постоянен ток General Electric IS200EDCFG1A

Платка за обратна връзка по постояннотоковото възбуждане General Electric IS200EDCFG1A

Тази прецизна платка за обратна връзка осигурява точни измервания на параметрите на възбуждането за системи за управление на възбуждането. General Electric IS200EDCFG1A осигурява оптична комуникация с подобрена устойчивост на шум.

Основни спецификации

• Номер на частта: IS200EDCFG1A
• Производител: General Electric
• Тип продукт: Платка за обратна връзка по постояннотоковото възбуждане
• Серия: Система за управление на възбуждането EX2100
• Работна температура: -30°C до +65°C
• Страна на произход: САЩ
• Тегло:1.45kg

Спецификации на захранването

• Външен вход: Захранване 24 V DC
• Стабилизирани изходи: +15 V DC, -15 V DC, +5 V DC
• Индикатор за захранване: Зелен светодиоден индикатор PSOK
• Конектор: J16 за входно захранване

Обратна връзка за напрежението на възбуждането

• Точки на измерване: Отрицателен извод на моста и положителен извод на шунта
• Конфигурация: 7 избираеми настройки за мостови приложения
• Обработка на сигнала: Диференциален усилвател с мащабиране на напрежението
• Управление на изхода: Генератор с управление чрез напрежение (VCO)
• Тип връзка: Конектор с ножови контакти E1

Обратна връзка за тока на възбуждането

• Метод на измерване: Шунт за постоянен ток при токоизправителния мост с SCR
• Ниво на сигнала: Слаб сигнал с максимална стойност 500 mV
• Диапазон на усилвателя: Изходно напрежение от -5 V до +5 V
• Обработка: Вход за диференциален усилвател
• Конектор: P1 за свързване на токовия шунт

Опции за оптичен кабел

• Пластмасово оптично влакно: Разстояние до 10 метра
• Силициево влакно с твърда обвивка: Разстояние до 90 метра
• Минимален радиус на огъване: 1.5 инча (38 mm)
• Монтаж: Бързосвързващи се оптични връзки

Системна интеграция

• Интерфейс за управление: Комуникация с платката EISB
• Сигнали за обратна връзка: Ток и напрежение към системата за управление
• Приложение: Наблюдение и управление на токоизправителен мост с SCR
• Съвместимост: Серия контролери за възбуждане EX2100

Технически характеристики

• Точност на измерване: Висока точност при измерване на параметрите на възбуждането
• Цялост на сигнала: Запазва се чрез оптичните връзки
• Време за реакция: Бърза обратна връзка за контурите за управление
• Надеждност: Компоненти от индустриален клас

Обслужване и поддръжка

• 12-месечна гаранция от производителя
• Предлага се техническа поддръжка
• Ремонт: срок за изпълнение 3-7 дни
• Предоставят се указания за монтаж
