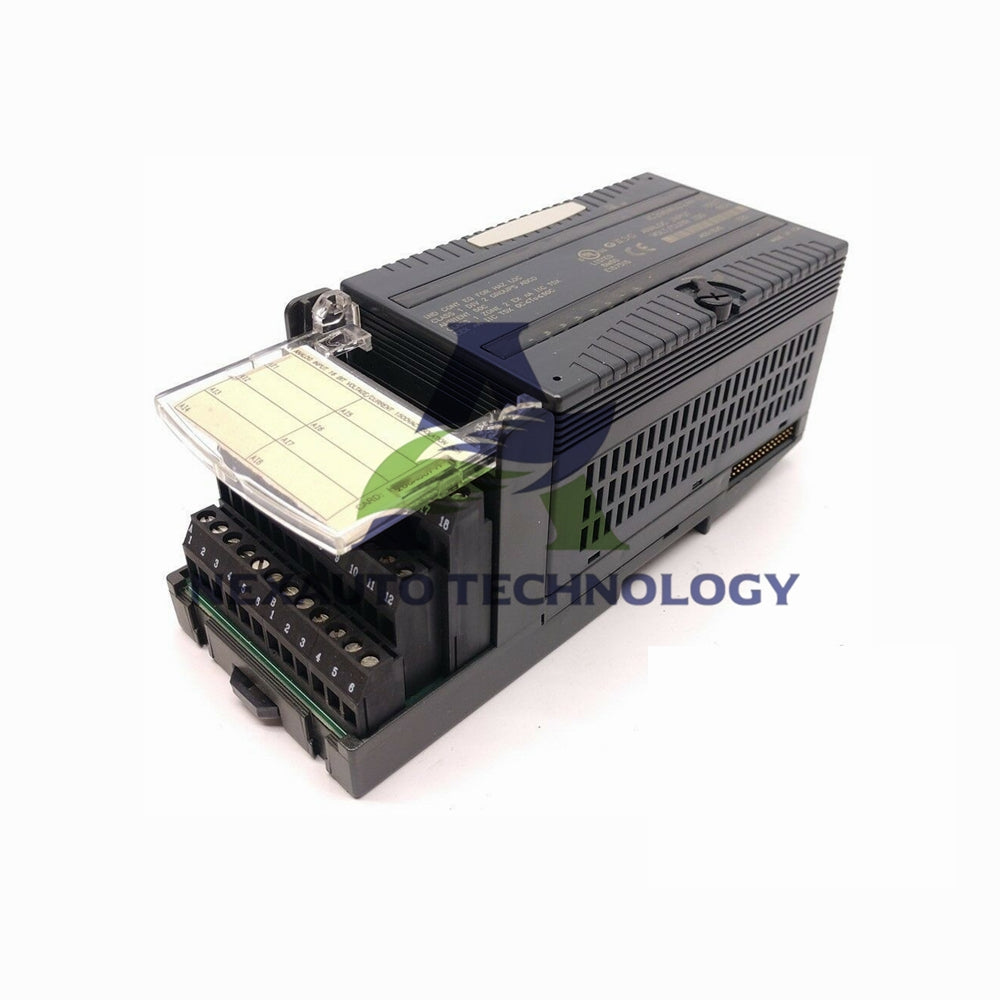

IC200ALG260 Аналогов входен модул GE Fanuc

IC200ALG260 - GE Fanuc VersaMax Аналогов входен модул

Описание:

Аналоговият входен модул IC200ALG260 / BXIOAI8 се свързва към 8 волтажни входа или 8 токови входа.

Характеристики на модула:

• Канали:

  • IC200ALG230 / BXIOAI4: 4 еднопосочни, една група

  • IC200ALG260 / BXIOAI8: 5V изход: максимум 130mA

Изолация:

• Потребителски вход към логика (оптичен) и към рамкова земя: 250VAC непрекъснато; 1500VAC за 1 минута

• От група до група: Не е приложимо

• От канал до канал: Няма

LED индикатори:

• INT PWR LED: Показва, че вътрешно генерираното захранване на полето е налично

• OK LED: Показва, че захранването на задната шина е налично

Характеристики на входа (волтажен режим):

• Входно напрежение:

  • Биполярен: +/-10VDC (по подразбиране)

  • Униполярен: 0 до 10V (конфигурируем)

• Входно съпротивление: максимум 126kОма

• Точност:

  • При 25°C: +/-0.3% типично от пълния обхват, +/-0.5% максимум от пълния обхват

  • 0 до 60°C: +/-1% максимум от пълния обхват

• Резолюция:

  • Биполярен режим: 2.5mV = 8 броя

  • Униполярен режим: 2.5mV = 8 броя

• Отговор на филтъра: 5.0ms

• Честота на обновяване на модул: 0.4ms

• Общ режим напрежение: 0V

• Отхвърляне на смущения между канали: минимум 30dB

Характеристики на входа (токов режим):

• Входен ток: 4 до 20mA

• Входно съпротивление: максимум 200 Ома

• Точност:

  • При 25°C: +/-0.3% типично от пълния обхват, +/-0.5% максимум от пълния обхват

  • 0 до 60°C: +/-1% максимум от пълния обхват

• Резолюция: 4µA = 8 броя

• Отговор на филтъра: 5ms

• Честота на обновяване на модул: 0.4ms

• Отхвърляне на смущения между канали: минимум 30dB

Тегло:

• 0.2kg
